SWC-WH Bez Flex Welding Typ Univerzální spojka

SWC-WH Bez Flex Welding Typ Univerzální spojka

Neelastické svařované univerzální spojky Raydafon SWC-WH bez flexibilního svařovacího typu univerzální spojky využívají svařované spoje k zajištění spolehlivého přenosu, což z nich činí spolehlivou volbu pro aplikace s vysokým zatížením, jako jsou metalurgická a důlní zařízení. Jsme výrobcem fyzických spojek v Číně. Jako spolehlivý výrobce nabízíme stabilní dodávky a můžeme přizpůsobit detaily specifikacím vašeho zařízení. Pro podrobnosti o cenách nás prosím kontaktujte přímo.
Svařovaný třmen · Bez ohebného prvku · Připraveno pro OEM

SWC-WH Bez Flex Welding Typ Univerzální spojka proHnací hřídele pro těžký provoz

Tuhá kardanová spojka svařovacího typu určená pro válcovny, jeřáby, důlní a hutnické pohony. Svařovaný třmen odstraňuje uvolnění šroubových spojů. Přesná jehlová ložiska udržují nízké tření. Vrtání 100–550 mm, kroutící moment až 710 kN·m, legovaná ocel 35CrMo, výroba ISO 9001 v Ningbo, Čína.

Otvor100 – 550 mm
Nominální točivý moment1,25 – 710 kN·m
Úhel skládání15° – 25°
Materiál35CrMo ocel
MOQ1 kus
Dodací lhůta15 – 30 dní

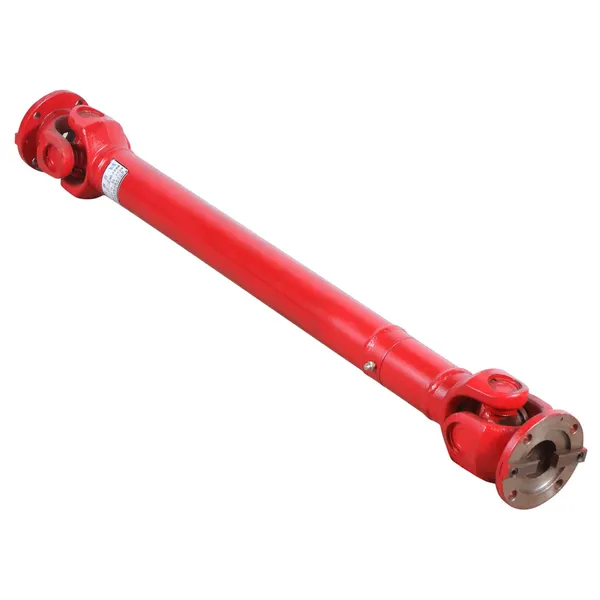

SWC-WH without flex welding type universal coupling welded yoke product photo

01Co je SWC-WH bez univerzální spojky typu Flex Welding?

SWC-WH je atuhá spojka kardanového kloubukterý přenáší točivý moment přes navařený třmen a středový kříž běžící na přesných jehlových ložiskách. Na rozdíl od spojek typu flex obsahuježádný elastický prvek, takže zde není žádná guma, žádná pružina a žádný kompenzační pružný člen, který by se opotřeboval. To z něj dělá preferovanou volbu, když to pohon vyžadujevysoký točivý moment, vysoká odolnost proti nárazům a dlouhá životnostspíše než torzní tlumení.

Svařovaný třmen je klíčovým rozdílem od konstrukcí se šroubovaným třmenem. Při nepřetržitých vibracích se mohou šroubové spoje povolit, což způsobí tření, vůli a nakonec selhání. Svařování tento způsob selhání zcela odstraní. Pro nákupy zdrojůuniverzální spojky pro průmyslové hnací hřídeleto znamená méně zastávek při údržbě a nižší celkové náklady na vlastnictví po celou dobu životnosti spojky.

Pokud vaše aplikace vyžaduje torzní poddajnost místo tuhosti, porovnejte ji sStandardní typ svařování flex SWC-BHnebo dlouhé rozpětíTyp svařování SWC-CH long flex, které přidávají pružný prvek mezi dva třmeny.

02Technické specifikace SWC-WH: Rozsah vrtání, krouticího momentu a nesouososti

Níže uvedená tabulka uvádí všechny standardní velikosti v řadě SWC-WH. Použijte jej tak, aby odpovídal průměru vašeho hřídele, požadovanému jmenovitému točivému momentu a dostupné instalační délce, než si vyžádáte cenovou nabídku. Vlastní otvory, drážky a délky jsou k dispozici na vyžádání.

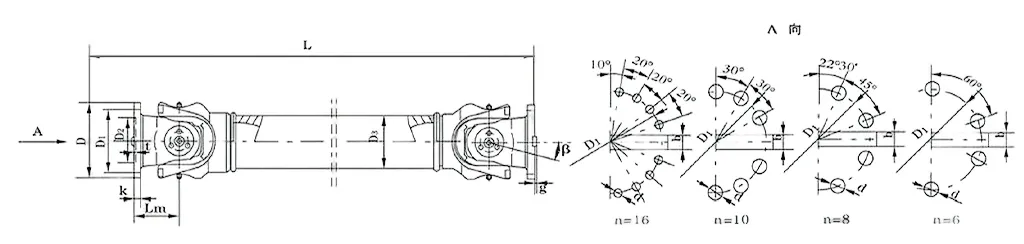

SWC-WH bez flexibilního typu svařování Univerzální spojka — Tabulka plné velikosti
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Setrvačnost (kg·m²) Hmotnost (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC 120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC 150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC 180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC 350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC 490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC 550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Pouze úhlové

SWC-WH kompenzuje úhlové vyosení až do 15°–25°. Pro axiální pojezd jej spárujte s posuvným drážkovým hřídelem.

Výběr točivého momentu

Použijte servisní faktor 1,5–2,5 na jmenovitý točivý moment v závislosti na úrovni rázů a pracovním cyklu.

Otvor Matching

Standardní vývrty D1 js11 / D2 H7 uvedené výše. K dispozici jsou vlastní stupňovité nebo drážkované otvory.

Alternativa příruby

Pokud váš hřídel používá rozhraní příruby, vizTyp příruby SWC-WFve stejné sérii.

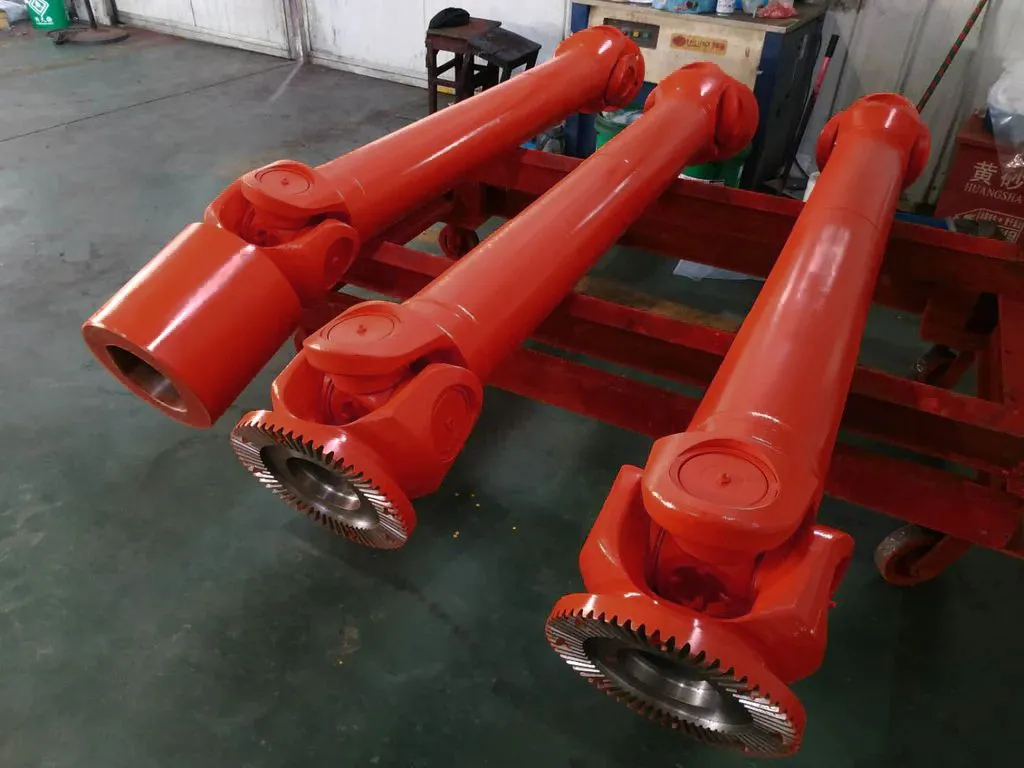

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Proč kupující specifikují svařované třmenové spojky pro těžké stroje

Inženýři nákupu volí SWC-WH ze tří komerčních důvodů:kratší prostoje, méně výměnných cyklů a nižší celkové náklady na provozní hodinu.

  • Žádné uvolnění šroubového spoje.Svařovaný třmen odstraňuje poruchový režim s uvolňováním vibrací, který zkracuje životnost šroubových třmenových spojek ve válcovnách a drtičkách.
  • Vysoká hustota točivého momentu.Až 710 kN·m jmenovitého točivého momentu v kompaktním obalu, který pokryje většinu těžkých úkolů na hnacích hřídelích.
  • Přesná jehlová ložiska.Nízké tření, vysoká účinnost a dlouhý interval mazání snižují pracnost údržby.
  • Legovaná ocel 35CrMo.Tepelně zpracované pro odolnost proti opotřebení, únavě a nárazům v hornictví, metalurgii a mořském prostředí.
  • Široká úhlová tolerance.Kompenzace 15°–25° snižuje náklady na vyrovnání během instalace.
  • Obslužný design.Vyměnitelné opotřebitelné díly prodlužují ekonomickou životnost spojky nad rámec jediného cyklu výměny.

04Kde se používají spojky SWC-WH: Aplikace a průmysl

SWC-WH je určen všude tam, kde tuhá spojka s vysokým kroutícím momentem musí vydržet nepřetržité otřesy a vibrace. Mezi typické instalace patří:

Válcovny oceli Hutní linky Mostové jeřáby Přístavní zdvihací stroje Důlní dopravníky Drtiče a vrtací soupravy Námořní pohon Palubní stroje Cementové a papírové pohony Těžké zkušební stolice Obnovitelné energetické pohony Chemické procesní linky

Pokud váš disk vyžaduje také axiální posunutí nebo torzní poddajnost, přečtěte si celý textuniverzální řada spojeknebo alternativařada ozubených spojekpřed upřesněním.

05Zakázkové spojky SWC-WH: OEM, soukromé značky a výroba založená na výkresech

Raydafon jeOEM výrobce univerzálních spojek, ne obchodní společnost. Přizpůsobení probíhá v našem vlastním závodě ISO 9001 v Ningbo v Číně.

Vývrt a drážka

D1 js11, D2 H7 nebo vlastní tolerance. Paralelní klíč, rozhraní spline nebo shrink-disk.

Vzor příruby

Kruh šroubu, průměr vodícího šroubu a počet šroubů odpovídají vašemu výkresu protilehlé příruby.

Délka a vyvážení

Lmin a prodloužené délky. Dynamické vyvážení pro vysokorychlostní hřídele.

Potahování a značení

Lakování, černění, zinkování. Soukromý štítek a označení.

Pošlete PDF, DWG, DXF nebo STEP výkres s rozměry hřídele a pracovním cyklem. Naši inženýři vrátí doporučení velikosti a cenovou nabídku do 24 hodin.

06Kontrola kvality, certifikace a 12měsíční záruka

Každá spojka SWC-WH projde před odesláním zdokumentovanou kontrolní cestou. Toto je důkazní stopa, na kterou se zámořští kupující spoléhají při schválení dodavatele a vstupní kontrole.

  • Výrobní proces s certifikací ISO 9001
  • Vstupní záznamy o ověření oceli a tepelném zpracování
  • Zpráva o rozměrové kontrole pro vrtání, drážku pro pero a Lmin
  • Kontrola svaru na třmenovém spoji
  • Test uložení a rotace ložiska před balením
  • 12měsíční omezená záruka na výrobní vady

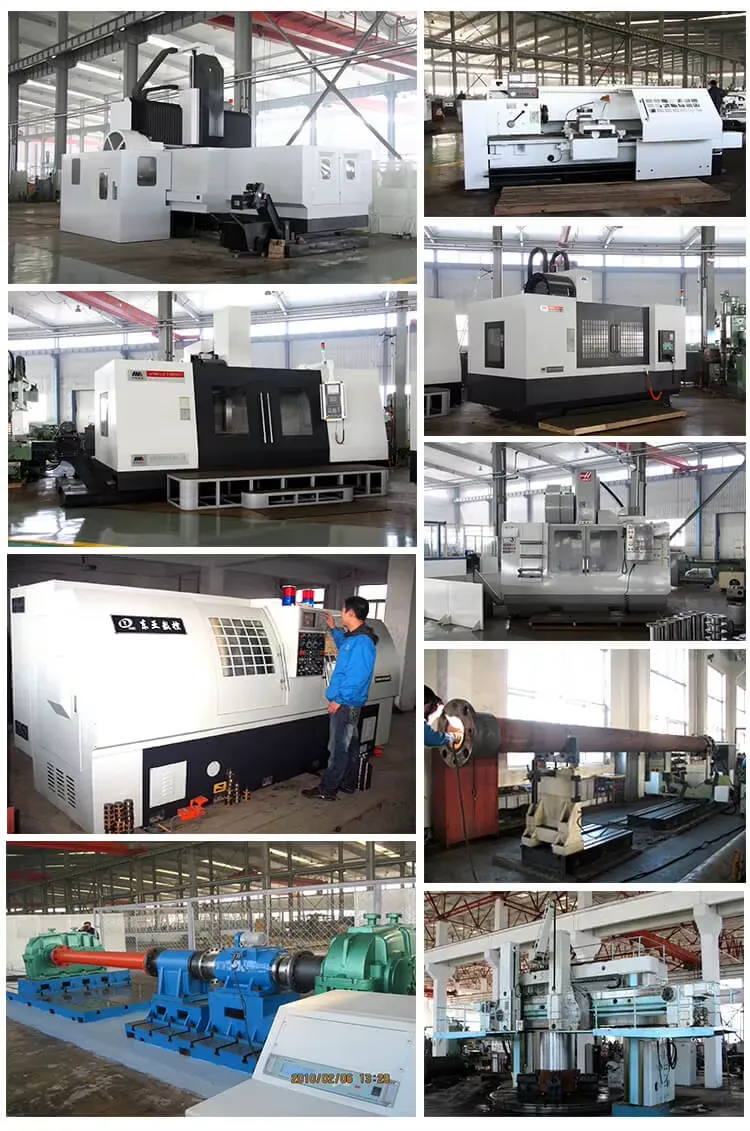

Raydafon universal coupling manufacturing workshop Ningbo China

07Jak objednávat: MOQ, dodací lhůta, balení a doprava

MOQ

1 kus pro standardní velikosti. Množstevní cena od 50 kusů.

Dodací lhůta

15–30 dní po potvrzení výkresu a uložení.

Balení

Dřevěné pouzdro, VCI antikorozní fólie, vysoušedlo, vlastní paleta pro velké velikosti.

Doprava

Námořní, letecké nebo expresní. K dispozici jsou podmínky EXW / FOB / CIF / DDP.

Dokumenty

CI, PL, CO, formulář A/E, certifikát materiálu, protokol o rozměrech.

Platba

T/T, L/C na dohled a další podmínky sjednatelné pro opakované kupující.

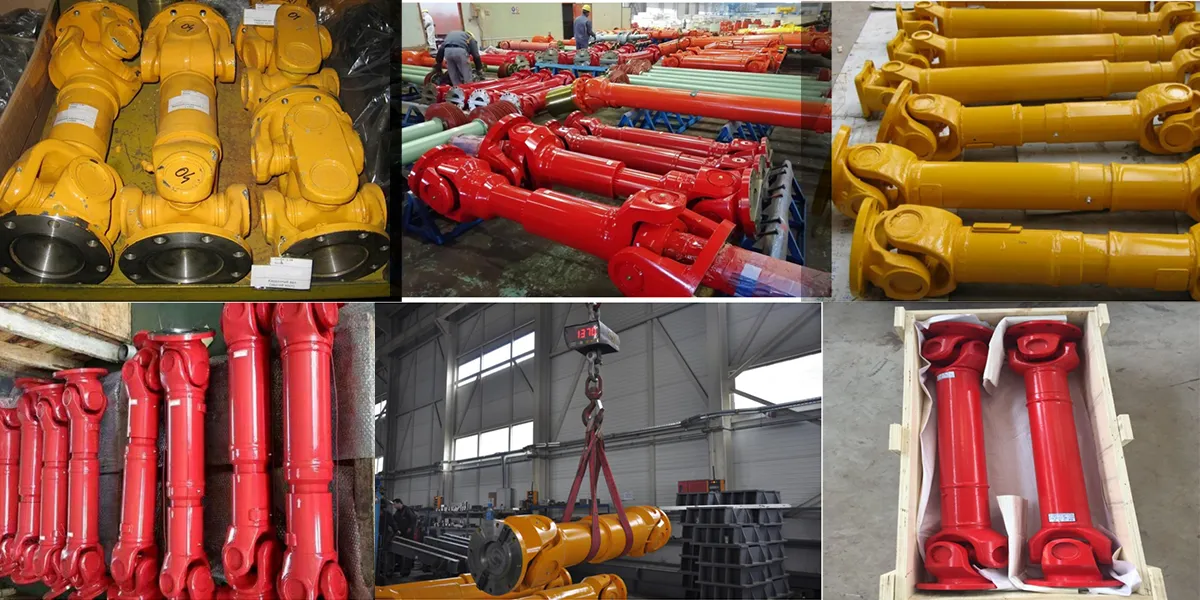

SWC-WH universal coupling inspection and assembly line

08Nejčastější dotazy kupujícího univerzální spojky SWC-WH

Co znamená "typ bez flex svařování" na spojce SWC-WH?

To znamená, že spojka nemá v dráze krouticího momentu žádný pružný nebo pružný prvek a třmen je spojen spíše svařováním než šroubováním. To odstraňuje uvolnění šroubových spojů vlivem vibrací a zvyšuje tuhost konstrukce. Je to správná volba pro pohony s vysokým točivým momentem a rázy, kde není vyžadován pružný prvek.

Jaký je točivý moment a rozsah vrtání řady SWC-WH?

Průměr kroužení 100–550 mm, jmenovitý moment 1,25–710 kN·m, únavový moment 0,63–355 kN·m, standardní vrtání D1 57–426 mm. K dispozici jsou vlastní otvory a stupňovité hřídele.

Jaký materiál a ložiska se používají?

Třmeny a příruby jsou z tepelně zpracované legované oceli 35CrMo. Křížový čep běží na přesných jehlových ložiskách pro snížení tření a prodloužení životnosti při nepřetržitém průmyslovém provozu.

Jaký je maximální úhel vychýlení?

V závislosti na velikosti 15° až 25° úhlové nesouososti. SWC-WH nekompenzuje axiální posuv – spárujte jej s posuvným drážkováním nebo teleskopickou hřídelí, pokud existuje axiální posuv.

Nabízíte OEM nebo zakázkové spojky SWC-WH?

Ano. Přizpůsobíme vrtání, drážku pro pero, vzor příruby, délku, třídu vyvážení, povrchovou úpravu a typový štítek. Pošlete PDF, DWG, DXF nebo STEP výkres a my vám do 24 hodin zpracujeme cenovou nabídku.

Jaká je MOQ, dodací lhůta a záruka?

MOQ 1 kus pro standardní velikosti. Dodací lhůta 15–30 dní v závislosti na velikosti a přizpůsobení. 12měsíční omezená záruka na výrobní vady.

Jak mohu vybrat správnou velikost SWC-WH pro svůj hnací hřídel?

Uveďte jmenovitý točivý moment, špičkový točivý moment, otáčky, průměry hřídele, úhel vyosení a pracovní cyklus. Naši inženýři doporučí velikost se správným servisním faktorem. Můžete si také prohlédnout celýprůvodce výběrem univerzální spojkynež nás kontaktujete.

Mohu získat vzorek před zadáním hromadné objednávky?

Ano. Vzorové objednávky jsou přijímány pro standardní velikosti. Vzorové náklady a dopravné jsou uvedeny samostatně a lze je započítat proti první hromadné objednávce.
