Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Zemědělské pohonné systémy Raydafon

Výrobce zemědělských převodovek pro rotační kultivátory, sekačky, secí stroje a míchačky krmiva

Raydafon vyrábí zemědělské převodovky pro nářadí, které skutečně vykonává práci: rotační kultivátory, cepové sekačky, sekačky na trávu, rozmetadla hnojiv, secí stroje, míchačky krmiva TMR a lisy. Každá jednotka se vyrábí v naší vlastní továrně, od odlévání skříně a řezání ozubených kol přes tepelné zpracování, montáž a záběhové zkoušky, podle systému kvality ISO 9001.

Kupující k nám přicházejí s hodnocením vývodového hřídele traktoru, výkresem nářadí, vadným vzorkem převodovky nebo jen s funkčním stavem. Potvrdíme poměr, třídu točivého momentu, rozhraní vstupu/výstupu a orientaci pouzdra a poté vyrobíme podle této specifikace.

100–2000 N·mRozsah výstupního momentu
540/1000 ot./minStandardní vstup PTO
96 %+Účinnost přenosu
15 dníUkázka dodací lhůty
Přehled produktu

Co vyrábí Raydafon

Raydafon se zaměřuje na zemědělské převodové systémy. Aktuální sortiment zahrnuje převodovky sekaček na trávu, převodovky cepových sekaček (převodovky bočních drtičů trávy), převodovky rotačních kultivátorů, reduktory žacích strojů a speciální převodovky pro stroje na hnojení a setí. Každý tvar pouzdra, ozubená sada a výstupní příruba jsou navrženy podle konkrétních pracovních podmínek nářadí, nikoli zkopírovány z obecného katalogu.

  • Kompaktní pouzdro, stabilní převod— Čelní nebo čelní ozubená kola z vysoce kvalitní legované oceli, nízká hlučnost chodu, minimální vibrace, delší mechanická životnost.
  • Vysoký točivý moment pro náročné podmínky— velké modulové provedení s tvrzenými povrchy zubů, vhodné pro velké zatížení, kluzký, prašný povrch: hustá tráva, okraje lesa, svahy a štěrk.
  • Více montážních rozhraní— standardní vstup vývodového hřídele (1-3/8" Z6 / Z21) s řadou tvarů výstupních přírub pro různé modely nářadí.
  • Provedení s nízkou údržbou— optimalizované vnitřní mazání s okénkem hladiny oleje a odvzdušňovacím ventilem, což snižuje denní četnost údržby.
  • Plná podpora přizpůsobení— Servis OEM a ODM pro poměr, směr montáže, formu vstupu/výstupu a strukturu pouzdra. Vzorky doručeny již do 15 dnů.

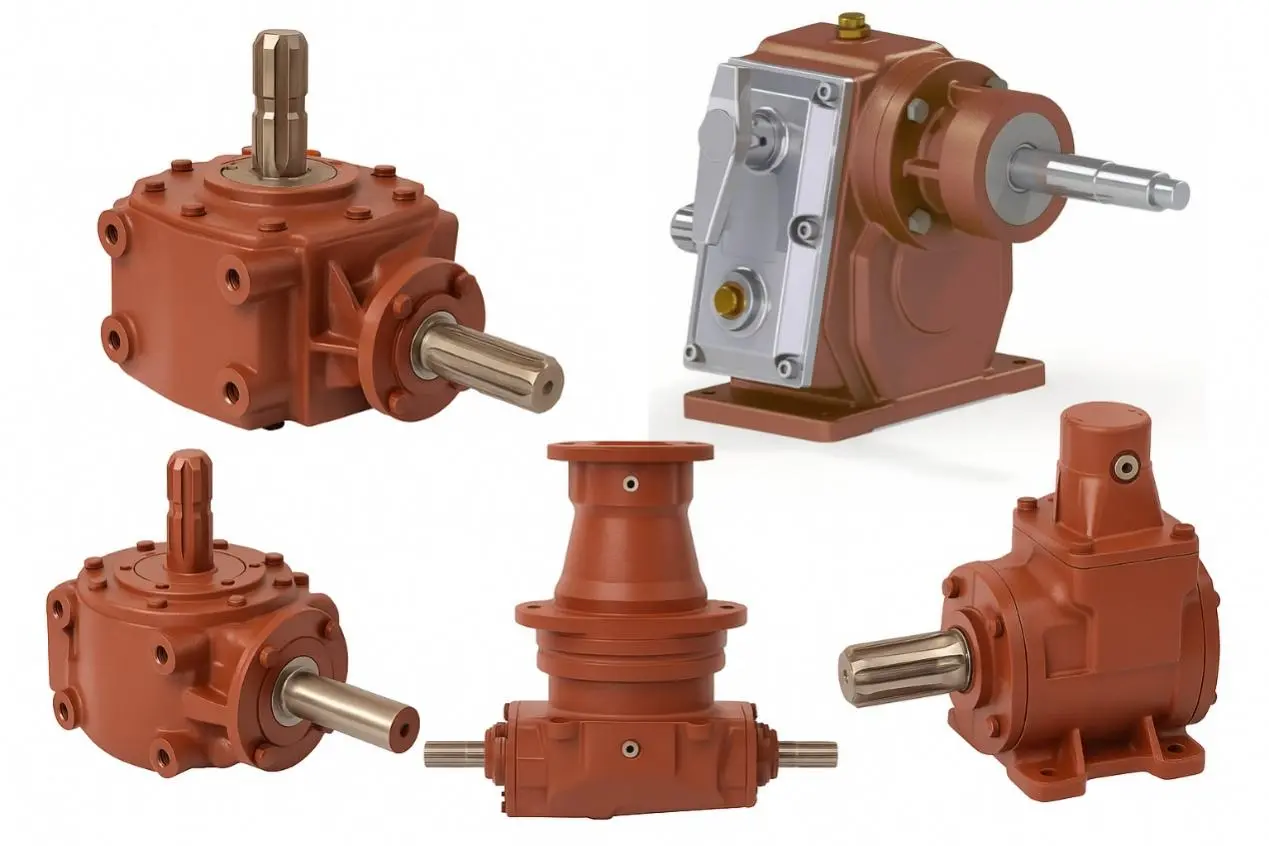

Agricultural gearbox manufactured by Raydafon
Řada zemědělských převodovek Raydafon – skříně odlévané a obrobené vlastními silami, převodovky vyráběné a tepelně zpracované na místě.

Produkty Raydafon jsou široce používány na malých a středních traktorech s montáží zemědělského nářadí, zejména na vysoce výkonné zemědělské stroje pro evropský a americký trh. Jednotky jsou v provozu v Německu, Itálii, Spojených státech a Brazílii s místními značkami a velkými výrobci OEM. Dodáváme jednotlivé jednotky i sériovou výrobu a dlouhodobé smlouvy o dodávkách.

Kromě zemědělských převodovek vyrábí Raydafon i přesné díly převodovekplastové převody, kuželová kolaašroubová ozubená kolapro průmyslovou automatizaci, potravinářské stroje a lékařská zařízení, takže více podpůrných komponent lze získat od jednoho dodavatele.

Průvodce výběrem

Jak vybrat zemědělskou převodovku, která se hodí k práci

Cena a vzhled jsou špatným výchozím bodem. O tom, zda převodovka vydrží sezónu nebo desetiletí, rozhoduje to, jak dobře se hodí k nářadí, traktoru a terénu, na kterém pracuje. Čtyři kritéria níže pokrývají otázky, které naši inženýři kladou téměř při každém dotazu.

  1. Nejprve potvrďte typ aplikace Kategorie nástroje řídí celý design. Převodovky sekaček na trávu vyžadují vysokorychlostní provoz a odolnost proti nárazu. Převodovky ojí a otočných ojí kladou důraz na točivý moment a strukturální pevnost. Secí stroje a postřikovače používají lehčí konstrukce s vyššími nároky na účinnost přenosu a pohodlí údržby.
  2. Slaďte montáž a parametry pohonu Vstupní rychlost a výstupní poměr musí odpovídat PTO traktoru. Průměr vstupního a výstupního hřídele a typ připojení musí být kompatibilní se stávajícím rozhraním PTO. Rozteč montážních otvorů a směr instalace musí umožňovat čisté usazení na rám nářadí. Směr otáčení musí být potvrzen, aby se zabránilo spuštění nářadí vzad.
  3. Zkontrolujte materiál a zpracování Kvalitní zemědělské převodovky používají skříně z tvárné litiny s vnitřními ozubenými koly z legované oceli, jako je 20CrMnTi, nauhličované a kalené pro odolnost proti opotřebení. V prašných nebo blátivých pracovních podmínkách musí být těsnící struktura speciálně zesílena, aby se zabránilo úniku mazacího oleje a vnikání písku.
  4. Ověřte únosnost krouticího momentu Potvrďte maximální výstupní krouticí moment převodovky vůči skutečnému zatížení nářadí, zejména při operacích s vysokým zatížením, jako je hluboké zpracování půdy a sekání těžké trávy. Převodovky pro těžký provoz by měly být voleny přednostně před lehčí jednotkou, která se zahřeje a brzy selže.
  5. Zvažte provozuschopnost Zemědělská technika pracuje venku nepřetržitě. Údržba převodovky s okénkem pro sledování hladiny oleje a čistě přístupným otvorem pro vypouštění oleje je podstatně jednodušší a dostupnost dílů je důležitá stejně jako původní specifikace.

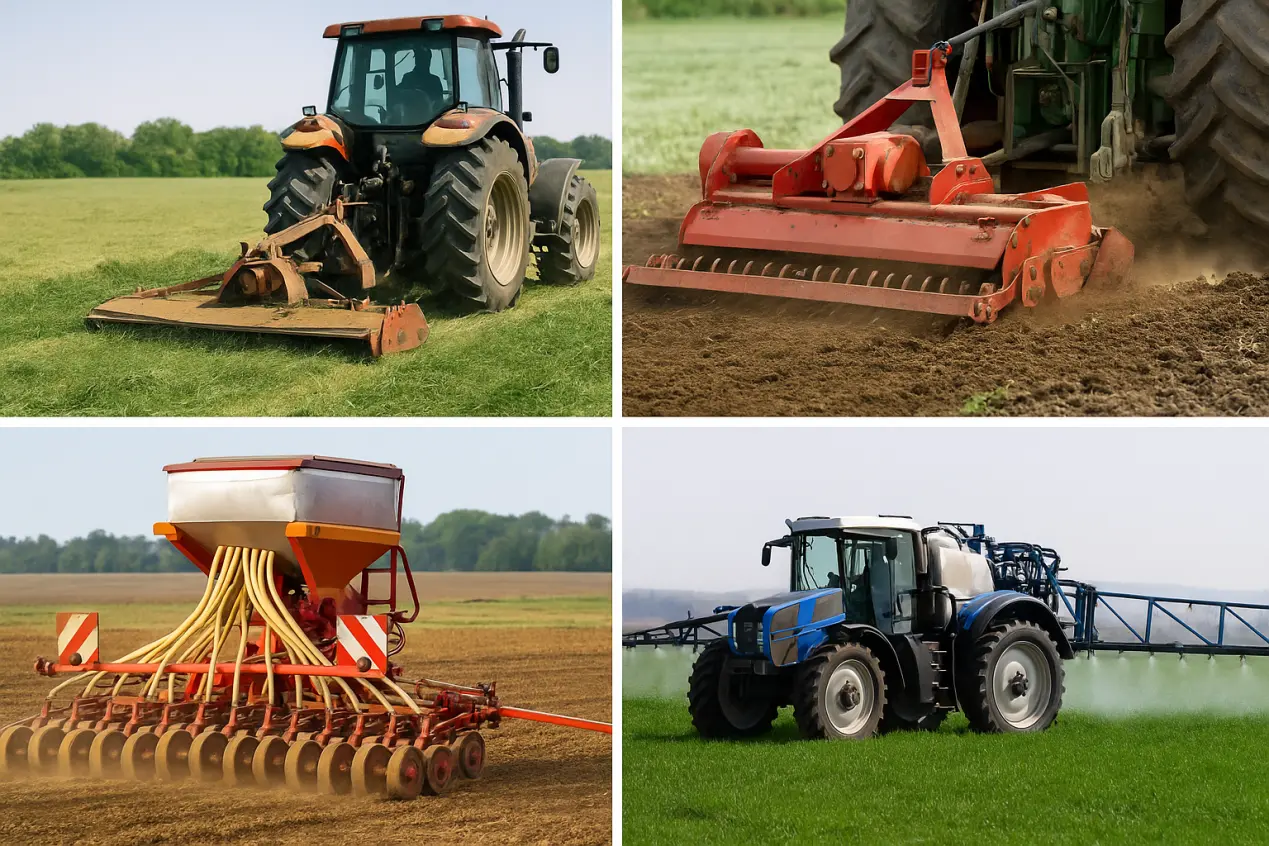

Agricultural gearbox selection and matching
Odpovídající poměr, rozhraní PTO a uspořádání montáže před výrobou předchází nejčastějším problémům s montáží v terénu.
Údaje o výkonu

Maximální točivý moment a rozsah otáček zemědělských převodovek Raydafon

Nosnost je jediným faktorem, který rozhoduje o tom, zda nářadí přežije dlouhou sezónu práce s vysokým zatížením. Společnost Raydafon vyvinula řadu převodovek od lehkých až po vysoce výkonné, které pokrývají celou řadu nářadí namontovaného na traktoru. Každá jednotka je před opuštěním továrny testována zátěží.

Pokrytí výstupního krouticího momentu

Světelná řada 100–300 N·m Postřikovače, secí stroje a lehká nářadí, kde hmotnost a účinnost jsou nejdůležitější.
Střední řada 500–900 N·m Sekačky a rotační kultivátory pracující nepřetržitě ve smíšených podmínkách na poli.
Řada Heavy-Duty Až 1500 N·m Lisy, míchačky hnojiv a drtiče s trvalými cykly vysokého zatížení.
Speciální přizpůsobené 2000+ N·m vrchol Extrémní pracovní podmínky a složitá prostředí vyžadující maximální točivý moment.
Standardní vstup PTO 540/1000 ot./min Kompatibilní s běžnými výstupními rozhraními PTO traktorů po celém světě.
Vysokorychlostní vlastní Až 2000 ot./min Pro vysoce výkonné traktory a elektrické stroje vyžadující vyšší vstupní otáčky.

Rychlost a efektivita

Výstupní rychlost závisí na zvoleném redukčním poměru s rozsahem výkonu od několika desítek až po několik set otáček za minutu v závislosti na modelu. Ozubená kola jsou broušena s vysokou přesností s optimalizovaným tvarem zubů, aby byl zajištěn hladký záběr při vysoké rychlosti, čímž je účinnost převodu vyšší než 96 % a provozní hluk je řízen pod 72 dB.

96 %+ účinnost Hlučnost <72 dB 540 ot./min PTO 1000 ot./min PTO Vysokorychlostní 2000 ot./min Zátěž Testováno
Raydafon agricultural gearbox torque and speed range
Každá převodovka je před odesláním naložena a zaběhnuta, aby se potvrdila únosnost podle specifikace zákazníka.
Obslužnost

Dá se převodovka zemědělských strojů snadno rozebrat a opravit?

Při každodenním používání se převodovka opotřebovává, uniká olej nebo se vyvíjí abnormální hluk převodovky. V tomto okamžiku je důležité, jak rychle lze jednotku otevřít, zkontrolovat a znovu uvést do provozu. Převodovky Raydafon jsou navrženy v souladu s touto praktickou realitou – celkově jsou kompaktní, ale lze je snadno sundat a znovu postavit.

  • Modulární design— vstupní hřídel, výstupní hřídel, převodovka a skříň jsou sestaveny z normalizovaných dílů. Na většinu demontážních a montážních prací stačí běžné nářadí.
  • Jednoduchá skořepina a jasné rozložení šroubů— skříň je symetrická dělená litinová konstrukce s volnými, dobře rozmístěnými šrouby. Postupně je uvolňujte, otevřete kryt a zkontrolujte vnitřní části.
  • Vysoká shoda dílů— ozubená kola, olejová těsnění a ložiska jsou standardní velikosti a jsou vysoce zaměnitelné. Náhradní díly se objednávají podle čísla dílu bez zakázkové výroby.
  • Dodaná dokumentace— každá převodovka je dodávána s rozloženým nákresem a pokyny k demontáži obsahujícími čísla dílů, pořadí montáže a bezpečnostní opatření pro interní opravu nebo vzdálenou podporu našeho technického týmu.
  • Doporučený interval kontroly— zkontrolujte opotřebení olejového těsnění po každých 500 hodinách provozu a zkontrolujte, zda povrch záběru ozubeného kola není abnormálně opotřebovaný nebo rýhovaný. Včasné ošetření výrazně prodlužuje životnost.

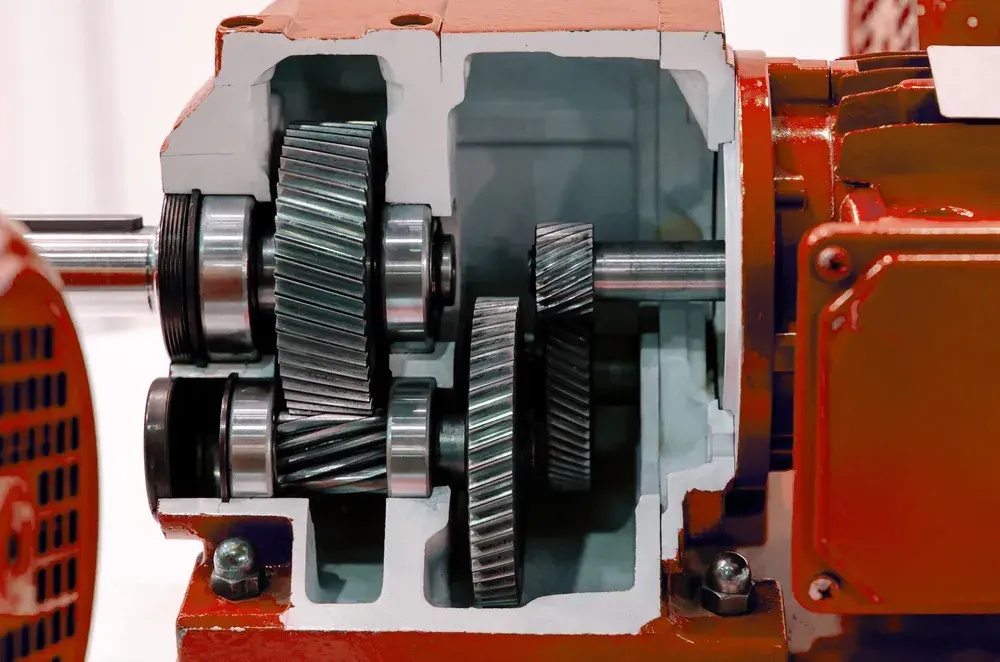

Agricultural gearbox disassembly and maintenance
Modulární konstrukce se standardizovanými vnitřními částmi umožňuje jednoduchý servis v terénu a předvídatelné náklady na náhradní díly.

Co doporučujeme provozovatelům vozových parků

Mějte na skladě jednu sadu náhradního olejového těsnění a ložisek pro každý model převodovky. Při 500hodinovém inspekčním cyklu to změní poruchu uprostřed sezóny na opravu ve stejný den, což je obvykle rozdíl mezi zachováním okna sklizně a jeho ztrátou.

Otázky kupujícího

Časté dotazy k převodovce v zemědělství

Jaké informace musím zaslat pro cenovou nabídku převodovky?

Zašlete typ nářadí, otáčky vývodového hřídele traktoru, požadované výstupní otáčky nebo převodový poměr, maximální pracovní moment, rozměry vstupního a výstupního hřídele, rozteč montážních otvorů a směr instalace. Výkres, vzorová fotografie nebo číslo dílu značně urychlí potvrzení.

Dokážete postavit převodovku, která nahradí konkrétní značku?

Ano. Pravidelně vyrábíme náhradní převodovky odpovídající zavedeným modelům, včetně převodovek krmných míchaček kompatibilních s Comer a podobnými řadami. Zašlete originální číslo dílu nebo rozměrový výkres a my vám potvrdíme shodu před výrobou.

Jaká je dodací lhůta vzorku pro přizpůsobenou převodovku?

Přizpůsobené vzorky jsou obvykle dodávány přibližně za 15 dní v závislosti na složitosti krytu a požadavcích na řezání ozubených kol. Načasování objemové výroby je potvrzeno spolu s cenovou nabídkou.

Jak řešíte požadavky na mazání a údržbu?

Každá převodovka je dodávána s okénkem hladiny oleje a odvzdušňovacím ventilem. Doporučujeme zkontrolovat stav olejového těsnění každých 500 provozních hodin a zkontrolovat opotřebení záběrového povrchu ozubeného kola. Podrobné pokyny k údržbě jsou dodávány s každou jednotkou.

Dodáváte vedle převodovky i další komponenty hnacího ústrojí?

Ano. Raydafon také vyrábíVývodové hřídele, planetové převodovky, šnekové převodovky, přesné převody ahydraulické válce, takže kompletní hnací ústrojí nářadí lze získat od jednoho dodavatele.

Můžete dodávat objemovou výrobu a dlouhodobé smlouvy?

Ano. Podporujeme nákupy jednotlivých jednotek i velkoobjemové přizpůsobení a dlouhodobé smlouvy o dodávkách. Kontaktujte nás s vašimi ročními objemy a požadovanými specifikacemi a prodiskutujte podmínky.

Získejte cenovou nabídku na zemědělskou převodovku

Zašlete nám svůj typ nářadí, otáčky vývodového hřídele, převodový poměr, požadavek na točivý moment a montážní detaily. Raydafon potvrdí specifikaci, doporučí vhodnou sérii a vrátí cenovou nabídku s dodací lhůtou. Manuály pro výběr a tabulky technických parametrů jsou k dispozici na vyžádání.

View as

Převodovka secího stroje na hnojivo EP190-R3 pro vysílač hnojiva

Převodovka secího stroje na hnojivo EP190-R3 pro vysílač hnojiva

Jako čínský výrobce a dodavatel jsme tuto převodovku vyrobili ve vlastní továrně. Je speciálně upraven pro model EP190-R3. Poměr otáček 5,8:1 je tak akorát. Zahuštěný litinový box se nebojí 300 kg hnojiva. Převodovka secího stroje na hnojivo EP190-R3 pro Fertilizer Broadcaster jsou všechny „zatlučené“ vysokofrekvenčním kalením a povrch zubu je dostatečně tvrdý, aby vydržel test opotřebení HRC55. Tření částic a nerovnosti na poli při rozmetání hnojiv neovlivní výkon našich produktů. Cena je dostupná přímo z továrny!
Převodovka secího stroje na hnojivo EP35 pro vysílač hnojiva

Převodovka secího stroje na hnojivo EP35 pro vysílač hnojiva

Jako profesionální výrobce a dodavatel v Číně vlastní továrna Raydafon důmyslně vytvořila převodovku secího stroje na hnojivo EP35 pro rozmetadlo hnojiv, která je šitá na míru pro rozmetadla hnojiv! Produkt je vhodný pro běžné modely rozmetadel hnojiv a poměr otáček je přesně sladěn s řadou EP35. Box je vyroben z vysoce pevné tlakově lité hliníkové slitiny, která je lehká, ale má silnou odolnost proti nárazu a vydrží 8 hodin nepřetržitého vysoce intenzivního provozu. Ozubená kola jsou nitridovaná, s povrchovou tvrdostí HV700 a 50% zvýšením odolnosti proti opotřebení. Od výzkumu a vývoje a výroby až po kontrolu kvality a přepravu kontrolujeme celý proces a poskytujeme vám efektivní a odolná řešení převodů rozmetadla hnojiv za velmi konkurenceschopnou cenu!
Převodovka směšovače krmiva pro směšovač TMR EP-RMG

Převodovka směšovače krmiva pro směšovač TMR EP-RMG

Jako výkonný výrobce a dodavatel v Číně je převodovka směšovače krmiva Raydafon pro směšovač TMR EP RMG vyráběná ve vlastní továrně speciálně navržena pro přesné krmení! Výrobek je vhodný pro mixéry EP RMG řady TMR s poměry otáček v rozmezí od 3:1 do 12:1. Těleso boxu je vyrobeno ze zesílené litiny a odolá 10tunové zátěži při míchání krmiva. Ozubená kola jsou nauhličována a kalena a tvrdost povrchu zubů dosahuje HRC58 a odolnost proti opotřebení se zlepšila o 40 %. Je vybavena importovanými ložisky uvnitř pro podporu 24hodinového nepřetržitého provozu bez zaseknutí. Od výzkumu a vývoje až po montáž přísně kontrolujeme kvalitu v průběhu celého procesu a poskytujeme efektivní a stabilní řešení převodů pro ranče za velmi konkurenceschopnou cenu!
Comer náhradní směšovací převodovka

Comer náhradní směšovací převodovka

Raydafonem vyrobená náhrada za převodovku míchačky krmiva C3A používanou na míchacích vozech a podavačích TMR. Určeno pro vstupní a výstupní otáčky 540 ot./min. a vstupní výkon až 92 kW, s 1-3/4palcovým Z20 drážkovaným vstupem a výstupem na standardním montážním vzoru C3A. Pouzdro je litinové; ozubená kola jsou nauhličována a kalena na HRC55 nebo vyšší pro odolnost proti opotřebení a nárazu a dovážená vysokorychlostní ložiska nesou směšovací zatížení v nepřetržitém denním provozu. Pro tento vzor jsou k dispozici poměry 1:1 a 1,8:1. Kompatibilní s míchacími vozy od Aksa, DAF Agro, Falke Maschinenbau, Euromilk a Metal-Fach. Comer a C3A jsou ochranné známky společnosti Comer Industries; Raydafon je nezávislý výrobce a není s nimi spojen. Do 24 hodin zašlete svůj poměr a fotografii starého typového štítku pro potvrzení montáže a cenovou nabídku.
Jako spolehlivý výrobce a dodavatel Zemědělská převodovka v Číně prošly naše produkty certifikací CE. Pokud chcete nakupovat kvalitní produkty, kontaktujte nás.
