Prstencové ozubené kolo

RaydafonŘada Ring Gear zahrnuje vnitřní ozubené věnce, segmentové ozubené věnce, velkomodulové vysoce výkonné ozubené věnce a další typy, které jsou široce používány v otočných ložiskách, systémech natáčení větrné energie, točnách strojírenských strojů, těžkých převodových zařízeních a dalších oblastech. Raydafon, jako profesionální výrobce a továrna v Číně, je vaší první volbou!

Jako základní materiál používáme vysokopevnostní legovanou ocel v kombinaci s CNC frézováním ozubení, broušením ozubení a dalšími procesy zpracování, abychom zajistili, že povrchová úprava zubů a přesnost záběru splňují průmyslové standardy. Pro velké kroužkové převody jsme vybaveni speciální linkou tepelného zpracování, která může dosáhnout celokruhového nauhličování nebo indukčního kalení, aby se zlepšila únavová pevnost a odolnost proti opotřebení. Všechny produkty jsou plně vyráběny v našich vlastních továrnách a klíčové parametry, jako je chyba stoupání a radiální házení, jsou detekovány pomocí třísouřadnicových přístrojů pro měření profilu ozubených kol a dalších zařízení, aby byla zajištěna hladká montáž a žádný abnormální hluk během provozu.

V současnosti Raydafon'sPrstencové ozubené koloprodukty byly široce používány ve věžových jeřábech, štítových strojích, automatizovaných pracovních stanicích a dalších zařízeních a vyváženy do Německa, Brazílie, Indie a dalších zemí. Díky stabilní kvalitě a včasnému dodání jsme získali dlouhodobou spolupráci s mnoha výrobci zařízení doma i v zahraničí. Ať už potřebujete malou dávku vzorků pro zkušební instalaci nebo hromadný nákup, Raydafon může poskytnout solidní podporu pro váš projekt s profesionálními službami a vynikajícími produkty. Neváhejte nás kontaktovat pro vzorky nebo nabídky a náš technický tým vám poskytne rychlou odpověď a návrhy výběru na základě vašich požadavků na výkres.

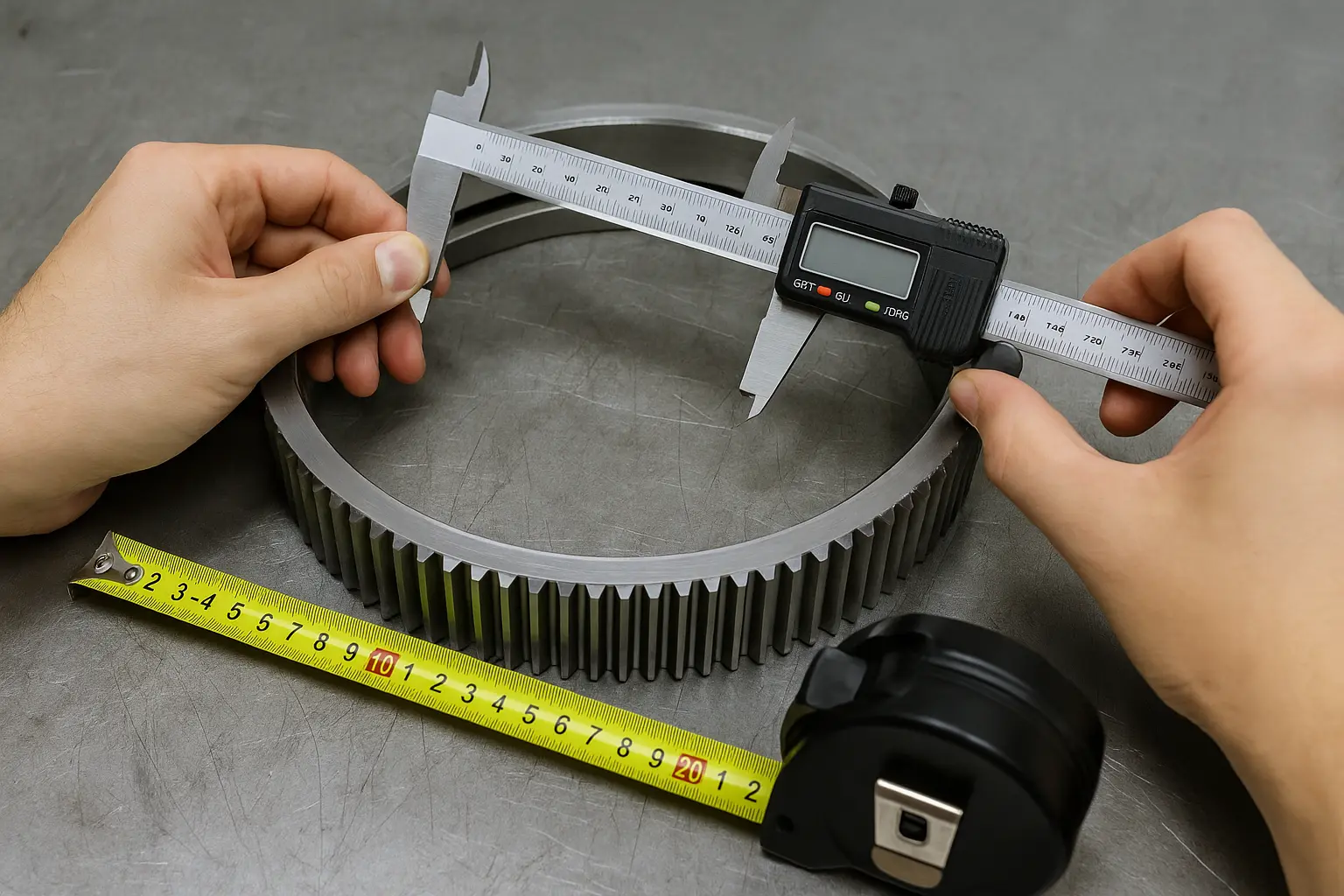

Jak změřit velikost ozubeného kola

Mnoho zákazníků často neví, kde začít měřit při výměně nebo přizpůsobení Ring Gear (ozubeného kroužku). Ve skutečnosti tato práce není složitá. Pokud ovládáte několik klíčových parametrů velikosti, můžete určit, zda odpovídá potřebám zařízení.

Nejprve se podívejte na vnější průměr.

Pomocí posuvného měřítka změřte vzdálenost od nejvzdálenějšího okraje ozubeného věnce k nejvzdálenějšímu okraji, což je tzv. "vnější průměr". Tato hodnota určuje prostor, který zabírá ozubený věnec v celkové konstrukci. Nesmí být příliš velké nebo příliš malé a musí odpovídat poloze vašeho původního vybavení.

Druhým je vnitřní průměr.

Jedná se o průměr kruhového otvoru uprostřed ozubeného věnce. Někteří zákazníci tomu říkají „díra hřídele“. Tato velikost musí zcela odpovídat hřídeli nebo přírubě v místě instalace na vašem zařízení, jinak nebude pasovat nebo bude uvolněná.

Další je počet zubů.

Stačí spočítat zuby jeden po druhém, není to nic složitého. Tato hodnota ovlivní proporcionální vztah převodovky. Pokud neodpovídá odpovídajícímu centrálnímu kolu a planetovému kolu, zařízení nebude fungovat normálně.

Modul je také kritický.

Modul je velikost každého zubu, která souvisí se vzdáleností mezi zuby. To lze vypočítat pomocí vzorce: Modul = Vnější průměr ÷ (počet zubů + 2). Pokud si nejste jisti, můžete nám sdělit počet zubů a vnější průměr a my vám pomůžeme s kalkulací.

Nechybí ani šířka zubu a úhel zubu.

Některá zařízení jsou citlivá na hluk a zatížení, takže je třeba vzít v úvahu šířku zubu (tloušťku zubů) a úhel tlaku (sklon zubů, obecně 20 stupňů). Ty ovlivňují hladkost síťování a souvisí i se životem.

Pokudozubené kolomá otvory pro šrouby, nezapomeňte změřit rozteč otvorů a specifikace závitu.

Některá ozubená kola mají otvory pro šrouby pro upevnění. Změřte velikost, počet a aranžovací kruh (PCD) otvorů a zašlete nám je, abychom mohli rychle potvrdit, zda je univerzální nebo zda je potřeba formu upravit.

Proč si vybrat Raydafon Prstencové ozubené kolo

Volba Ring Gear od Raydafon je v podstatě volbou spolehlivého, vysoce přesného řešení převodovky, které vydrží dlouhodobé zátěžové testy. Raydafon se specializuje na výrobu různých přesných ozubených kol. Díky vyspělému výrobnímu systému a extrémní kontrole detailů jsou naše produkty s ozubenými koly nejen stabilní kvality, ale mají také dobrou všestrannost a kompatibilitu. Jsou široce používány v hlavních převodových strukturách, jako jsou zesilovače rychlosti větru, planetové reduktory a pohonné systémy strojírenských strojů.

Naše ozubené kolo je vyrobeno z nauhličené legované oceli, vysokopevnostní lité oceli nebo přizpůsobených nerezových ocelových materiálů a je přesně kováno a tepelně zpracováno podle scénáře použití. Tvrdost povrchu zubů může dosahovat až 60 HRC. Pokud jde o technologii, používáme několik přesných zpracovatelských vazeb, jako je CNC odvalovací frézování, ořezávání profilu zubů a lapování vnitřního průměru ozubeného kola, a využíváme centrum měření ozubených kol k úplné kontrole klíčových rozměrů, jako je chyba směru zubu a radiální házení, abychom zajistili, že každý produkt může dosáhnout vysoké shody a bezporuchového provozu s planetovým nosičem a hřídelí ozubeného kola.

Raydafon si je dobře vědom toho, že různá průmyslová odvětví mají různé požadavky na produkty s ozubenými koly, a proto poskytujeme různé specifikace a nestandardní služby přizpůsobení. Od velkomodulových vysoce odolných věncových ozubených kol až po malomodulová vysoce přesná věncová kola můžeme vyrobit na vyžádání a dodat vzorky již 10 pracovních dnů po potvrzení výkresu. Současně naše Ring Gear také podporuje vnitřní a vnější převodové struktury, které mohou splňovat konstrukční požadavky různých pracovních podmínek, jako jsou mechanismy natáčení větrné energie, automatické převodovky a mechanická otočná zařízení.

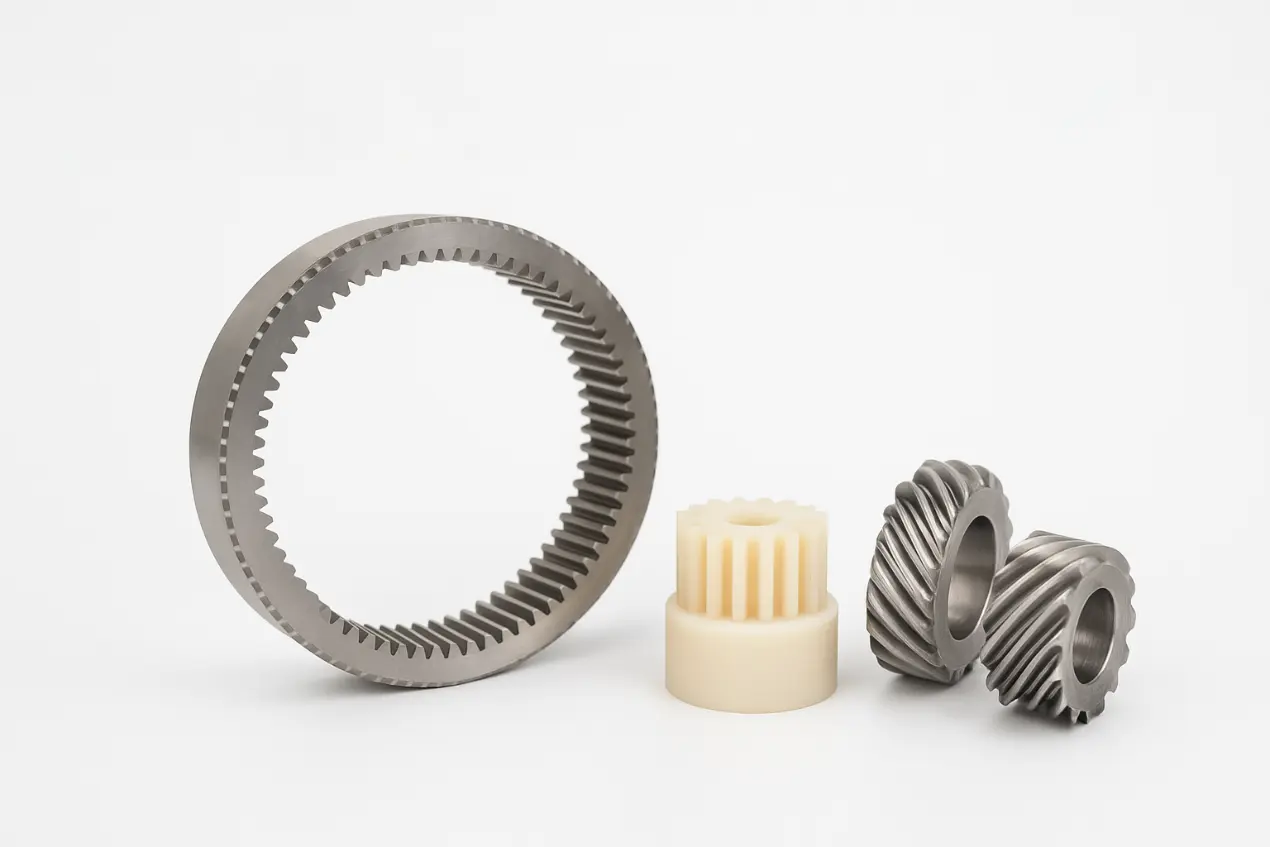

Raydafon nejen vyrábí Ring Gear, ale má také kompletní produktovou řadu Precision Gear, včetně Plastic Gear, Bevel Gear, Screw Gear atd. Ať už jde o zákazníka, který usiluje o tiché a lehké kancelářské vybavení, nebo o průmyslového zákazníka, který vyžaduje vysokou zátěž a odolnost proti opotřebení, můžeme poskytnout komplexní řešení. Vybrat si Raydafon znamená vybrat si technického výrobce, který skutečně rozumí převodům, kontroluje náklady a nedělá kompromisy v kvalitě. Máte-li technické dotazy týkající se použití prstencových ozubených kol nebo hledáte vysoce přesná ozubená kola, která jsou vhodná pro určité zařízení, neváhejte kontaktovat náš technický tým. Raydafon poskytne vašemu přenosovému systému stabilní a spolehlivou "výkonovou uzavřenou smyčku".
