Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HYDRAULICKÁ DIVIZE

Výrobce hydraulických válců pro vysokozdvižné vozíky pro dodávky OEM, výměnu poprodejních služeb a opravy v terénu

Raydafon vyrábí hydraulické válce pro vysokozdvižné vozíky pro elektrické vysokozdvižné vozíky, spalovací vysokozdvižné vozíky, zakladače a skladová zařízení. Každá jednotka je vyrobena podle potvrzeného vrtání, zdvihu, průměru tyče a typu zakončení připojení, poté je před opuštěním montážní linky podrobena tlakové zkoušce, takže může jít přímo na nákladní automobil bez seřizování.

Dodáváme továrny na celé stroje, integrátory hydraulických systémů, regionální prodejce dílů a servisní jednotky odpovědné za koncová zařízení. Válce se vyvážejí do Evropy, jihovýchodní Asie a Jižní Ameriky, přičemž pokrývají poptávku po výměně originálního vybavení i náhradních dílů.

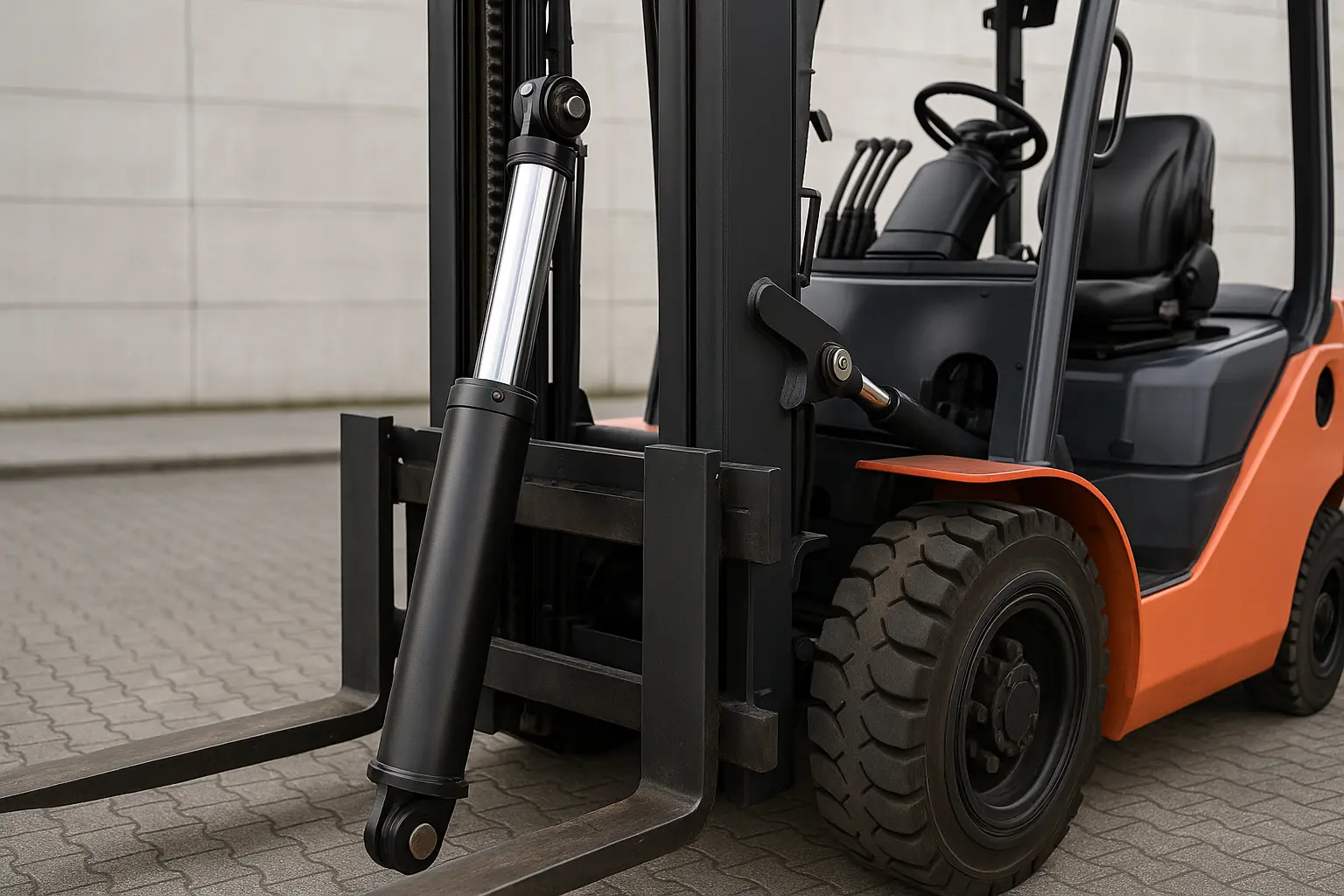

Forklift hydraulic cylinder manufactured by Raydafon
Hydraulické válce vysokozdvižných vozíků jsou vyráběny s CNC obráběnými klíčovými rozměry, utěsněny v řízeném procesu a poté před expedicí tlakově testovány.
1,5–18 tTonážní pokrytí vysokozdvižného vozíku
7–14 MPaRozsah pracovního tlaku
Zvedněte / nakloňteStandardní typy funkcí
CNCKlíčová kontrola rozměrů
OEM / ODMPřizpůsobení na základě výkresu
01

Napájení hydraulického válce vysokozdvižného vozíku pro mechanismy sklápění, zvedání a bočního řazení

Různé funkce vysokozdvižného vozíku kladou různé požadavky na válec. Naklápěcí válec, zvedací válec a válec bočního posuvu nejsou zaměnitelné – každý potřebuje vlastní vrtání, zdvih, poměr tyče a montážní geometrii, aby vyhovovaly stožáru a vozíku, který provozuje.

  • Naklápěcí válce pro vidlice a ovládání úhlu stožáru
  • Zvedací válce pro zvedání a spouštění stožáru
  • Válce mechanismu bočního řazení
  • Hydraulické balíčky elektrického vysokozdvižného vozíku
  • Válce pro vysokozdvižné vozíky s vnitřním spalováním
  • Zakladače a skladová manipulační technika
  • Vlastní vrtání a zdvih na výkresu
  • Náhrada za stávající čísla dílů

Co určuje správný válec

  • TonážVysokozdvižné vozíky od 1,5 t do 18 t potřebují materiálně odlišné velikosti vrtání a tloušťky stěn.
  • FunkceÚkoly naklápění, zvedání a bočního posuvu vytvářejí různé směry zatížení a pracovní cykly.
  • MontážPřední a zadní spojení čepů, příruby nebo vidlice musí odpovídat stožáru a rámu.
  • ProstředíPrach, vlhkost a častý provoz vyžadují odpovídající povrchovou úpravu tyče a třídu těsnění.

Klíčové komponenty jsou vyrobeny z vysoce pevné legované oceli s povrchem tyče galvanicky nebo tvrdochromově upraveným pro odolnost proti korozi a opotřebení. Výsledkem je hladký pohyb, rychlá odezva a stabilní těsnění při častém každodenním provozu, nejen během prvního týdne po instalaci.

02

Jak přestavět hydraulický válec vysokozdvižného vozíku

Přestavba hydraulického válce vysokozdvižného vozíku není jen otázkou odšroubování koncovky a výměny pryžového kroužku. Proces má pět fází a na každé z nich záleží – přeskočte krok a jednotka bude znovu prosakovat během několika dní po návratu do provozu.

  1. Uvolněte tlak a vyjměte válec Uvolněte tlak v systému, odpojte hydraulické vedení a vyjměte válec z vozíku. Povolte šrouby koncového krytu klíčem a pomalu vytáhněte sestavu pístnice, dávejte pozor, abyste nepoškrábali vrtání válce. Pokud je uvnitř hodně oleje, před pokračováním jej vypusťte a vyčistěte.
  2. Zkontrolujte každou odstraněnou součást Zkontrolujte píst, pístnici a těsnicí kroužky jeden po druhém, zda nejsou zdeformované, opotřebované, úbytky hran nebo rez. Zdrojem netěsnosti může být jediná značka opotřebení, proto nevynechávejte podrobnou kontrolu.
  3. Vyměňte všechna stará nebo poškozená těsnění Před montáží potvrďte specifikaci. Některé válce používají kombinovaná těsnění a jejich instalace v nesprávné orientaci způsobí okamžité selhání bez ohledu na to, jak dobře je zbytek přestavby proveden.
  4. Znovu sestavte v původním pořadí Opatrně nainstalujte pístnici a udržujte středovou osu zarovnanou. Pokud není tyč správně vycentrovaná, i správně přestavěný válec během několika dnů provozu vyteče.
  5. Tlaková zkouška před opětovnou montáží Namontujte sestavenou láhev na zařízení pro tlakovou zkoušku a zkontrolujte, zda nedochází k vnitřní netěsnosti nebo zaseknutí. Teprve po úspěšném testu by měl být nainstalován zpět na vysokozdvižný vozík.

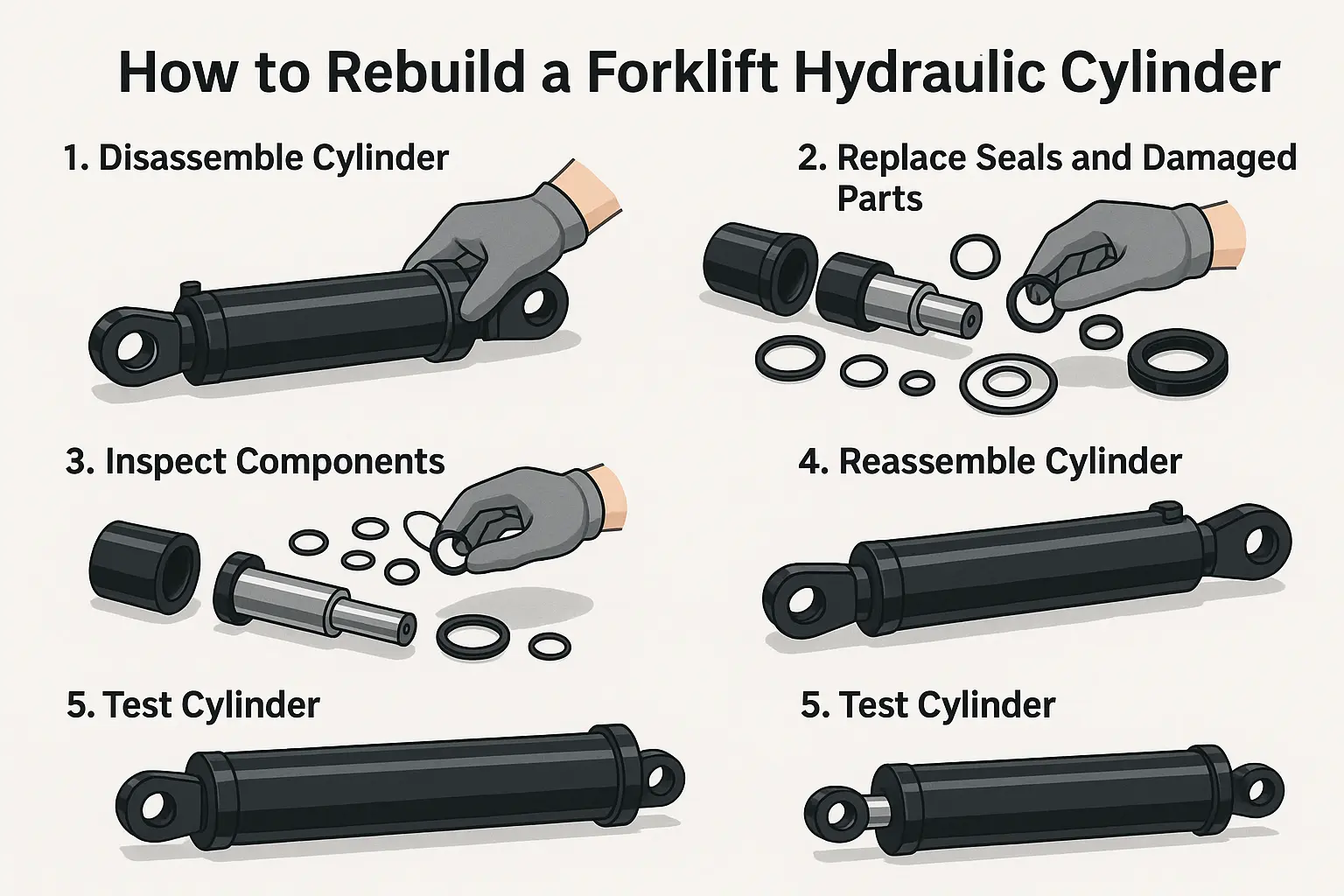

Forklift hydraulic cylinder rebuild process
Inspekce, výměna těsnění a správná zpětná montáž představují největší úspěch při přestavbě – tlaková zkouška to potvrzuje.

Když se přestavba nevyplatí

Pokud je pístnice ohnutá nebo vrtání válce je vážně rýhované, přestavba nebude fungovat. Výměna je ekonomičtější cestou. Raydafon dodává kompletní sortiment hydraulických válců a dílů pro vysokozdvižné vozíky a na požádání sady pro opravy – vhodné pro opraváře vysokozdvižných vozíků a inženýry zařízení, kteří potřebují uvést vozík zpět do provozu ve stejný den.

03

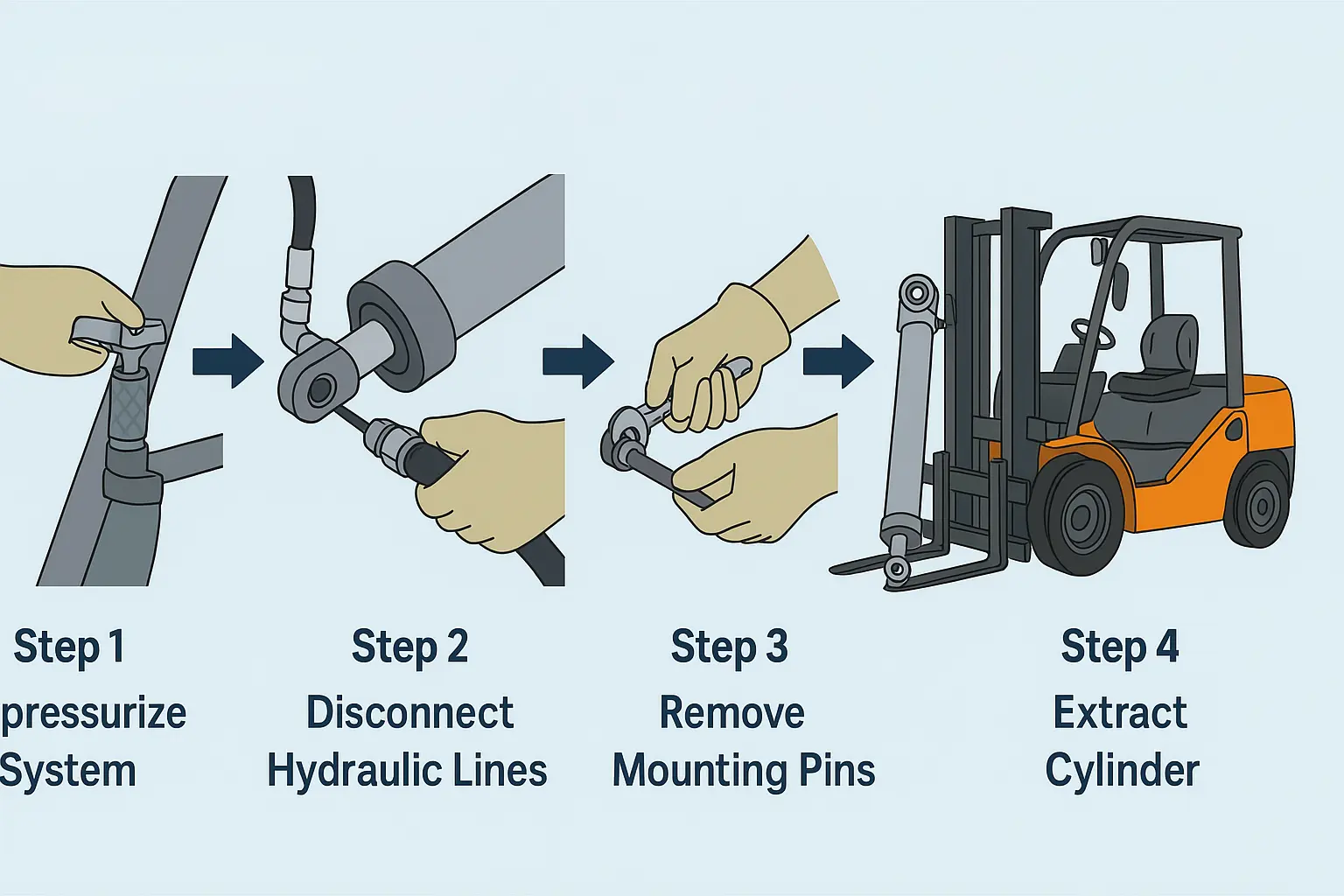

Jak vyjmout hydraulický válec z vysokozdvižného vozíku

Pořadí demontáže a detaily manipulace určují, zda úloha trvá dvacet minut, nebo zda dojde k poškození okolních součástí. Níže uvedené čtyři fáze představují standardní postup, který naši servisní partneři dodržují.

Uvolněte tlak Vypněte vysokozdvižný vozík a nechte hydraulický systém přirozeně uvolnit tlak. Než se dotknete jakéhokoli připojení, počkejte několik minut, abyste se ujistili, že byl vypuštěn veškerý tlak.
Odpojte olejové potrubí Omotejte spoj hadříkem, aby se zachytil zbytkový olej, sejměte vysokotlakou hadici z válce a označte ji, aby ji bylo možné znovu připojit do správné polohy.
Odstraňte upevňovací kolíky nebo šrouby Válec je typicky připojen ke stožáru nebo rámu předními a zadními kolíky. Zjistěte polohy kolíků, nejprve odstraňte všechny přídržné kroužky, potom vyrazte kolíky nebo odstraňte šrouby.
Zvedněte válec Tělo válce je těžké. Použijte dvě osoby nebo popruh, vyhněte se nárazům do okolní konstrukce a držte hrdlo válce nahoru, aby se zbytkový olej nerozlil.
Removing a hydraulic cylinder from a forklift
Po vyjmutí okamžitě utěsněte olejový port, abyste zabránili vniknutí prachu a zabránili korozi během skladování nebo přepravy.

Poté, co je válec z nákladního vozu, ihned utěsněte olejový port. Raydafon dodává produkty pro hydraulické válce a sady těsnění přizpůsobené široké škále modelů vysokozdvižných vozíků, takže uživatelé mohou rychle obnovit provoz zařízení, místo aby čekali na zakázkové díly.

04

Koho dodáváme

Kanál 01

Výrobci vysokozdvižných vozíků

Vývoj OEM a ODM podle strojních výkresů a technických požadavků, včetně speciálních vysokozdvižných vozíků a špičkových konfigurací.

Kanál 02

Integrátoři hydraulických systémů

Dodávka válce přizpůsobená designu hydraulického obalu s potvrzením výkresu, kontrolou vzorku a harmonogramem dodávky.

Kanál 03

Servisní a údržbové jednotky

Náhradní válce a opravárenské sady pro údržbu koncových zařízení s rychlou odezvou na požadavky v krátké době.

05

O Raydafonu

Raydafon hydraulic cylinder factory

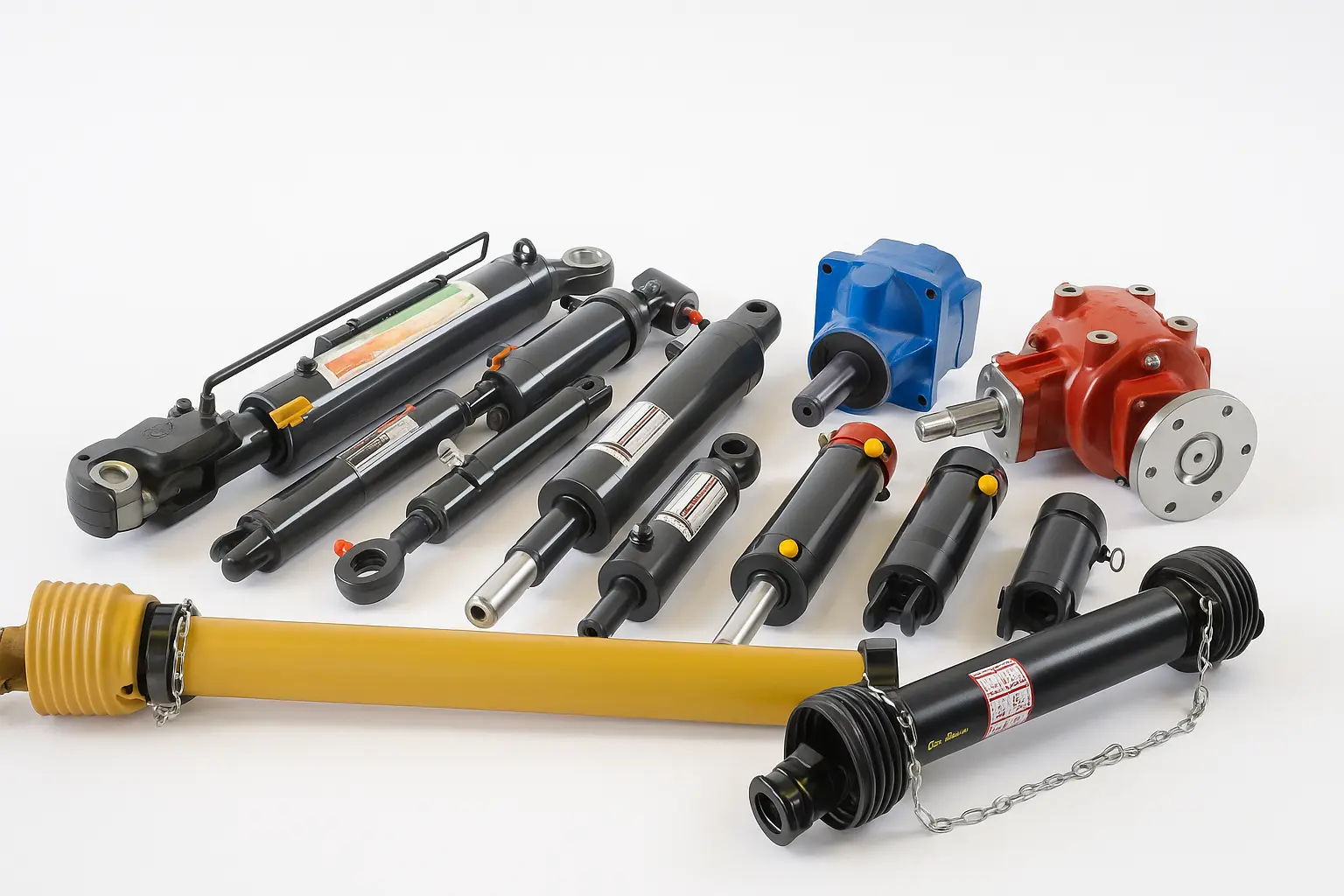

Raydafon vyrábí hydraulické válce pro vysokozdvižné vozíky, mobilní jeřáby, popelářské vozy, vozidla pro letecké práce a další speciální vozidla.

Raydafon je výrobce zaměřený na řešení hydraulických a převodových systémů. Nespoléháme na propagační jazyk – vyrábíme produkty stabilně a necháváme spolehlivou kvalitu, aby řídila obchod. V průběhu let jsme se soustředili na vývoj a výrobu hydraulických válců se širokou modelovou řadou a flexibilním přizpůsobením pro stavební stroje a speciální aplikace vozidel.

Kromě hydraulických válců pro vysokozdvižné vozíky zahrnuje náš sortiment také hydraulické válce pro mobilní jeřáby, hydraulické válce pro popelářské vozy a hydraulické válce pro vzdušná pracovní vozidla, všechny využívající materiály s vysokou pevností a přesné zpracování pro stabilní provoz ve vysokotlakých a vysokofrekvenčních pracovních podmínkách.

Kromě hydraulických válců dodává Raydafon kompletní produktovou řadu pro přenos energie včetněVývodové hřídele, zemědělské převodovky, přesná ozubená kolaaplanetové převodovky. Výrobci celých strojů, opraváři a prodejci dílů mohou odebírat více komponent od jednoho dodavatele, čímž se eliminují duplicitní koordinační práce.

06

Často kladené otázky o hydraulickém válci vysokozdvižného vozíku

Jaké informace musím poskytnout pro cenovou nabídku?

Odešlete nosnost vysokozdvižného vozíku, funkci válce (zdvih, náklon nebo boční posuv), vrtání, průměr tyče, zdvih, styl zakončení připojení, montážní rozměry a pracovní tlak. Výkres, vzorová fotografie nebo existující číslo dílu značně urychlují potvrzení.

Můžete dodat náhradu za stávající válec vysokozdvižného vozíku?

Ano. Zašlete originální číslo dílu nebo rozměrový výkres a my potvrdíme shodu. Toto je nejběžnější způsob poptávky po náhradních dílech.

Dodáváte opravárenské sady i kompletní válce?

Ano. Opravné sady mohou být dodány podle požadavků zákazníka, což je užitečné pro opraváře vysokozdvižných vozíků a techniky zařízení, kteří potřebují opravit nákladní vozidlo na místě.

Při jakém tlaku tyto válce pracují?

Hydraulické válce vysokozdvižného vozíku obvykle pracují v rozsahu 7–14 MPa v závislosti na nosnosti a funkci vysokozdvižného vozíku. Každá láhev je před odesláním testována tlakem, aby se potvrdila výkonnost při specifikovaném jmenovitém výkonu.

Jaká povrchová úprava je použita na pístnici?

Klíčové komponenty jsou vyrobeny z vysoce pevné legované oceli s povrchem tyče galvanicky pokoveným nebo tvrdochromovaným pro odolnost proti korozi a opotřebení, vhodné pro časté používání a drsná pracovní prostředí.

Podporujete vlastní styly vrtání, zdvihu a připojení?

Ano. Dodáváme přizpůsobená řešení s různými průměry válců, zdvihy a styly zakončení připojení přizpůsobenými konkrétnímu modelu vysokozdvižného vozíku a provozní intenzitě, včetně projektů OEM a ODM.

Vyžádejte si cenovou nabídku na hydraulický válec vysokozdvižného vozíku

Pošlete model vysokozdvižného vozíku, funkci válce, vrtání, zdvih a montážní detaily. Společnost Raydafon potvrdí specifikaci a vrátí nabídku s dodací lhůtou – ať už jste výrobce vysokozdvižných vozíků, integrátor hydraulického systému nebo jednotka údržby.

View as

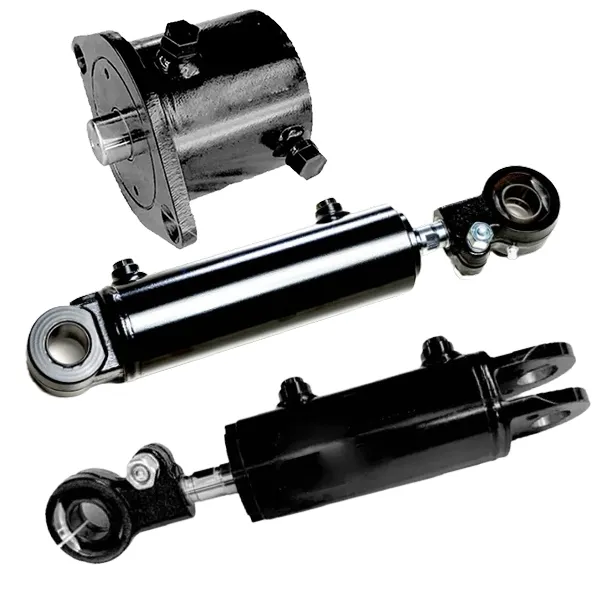

Naklápěcí válec vysokozdvižného vozíku

Naklápěcí válec vysokozdvižného vozíku

Válec naklápění vysokozdvižného vozíku Raydafon je na zakázku navržený hydraulický válec pro ovládání náklonu stožáru vidlice na vysokozdvižných vozíkech o hmotnosti 1,5-18 tun. Vyrobeno z vysokopevnostní oceli s přizpůsobeným pístem, tělem válce, tyčí a sadou těsnění. Pracovní tlak 7-14 MPa, bez kolísání tlaku při zatížení. Standardní průměry vrtání 60-100 mm, průměry tyčí 25-40 mm, zdvih 32-193 mm. Šroubová fixace a připojení pojistného kroužku umožňují výměnu olejového těsnění během několika minut bez demontáže stožáru. Vhodné pro skladové, tovární a přístavní operace. Vlastní vrtání, zdvih a instalační vzdálenost k dispozici pro OEM značky vysokozdvižných vozíků. MOQ 50 jednotek, 25-35denní dodací lhůta. Zašlete model vysokozdvižného vozíku, požadavek na vrtání/zdvih a množství pro cenovou nabídku.

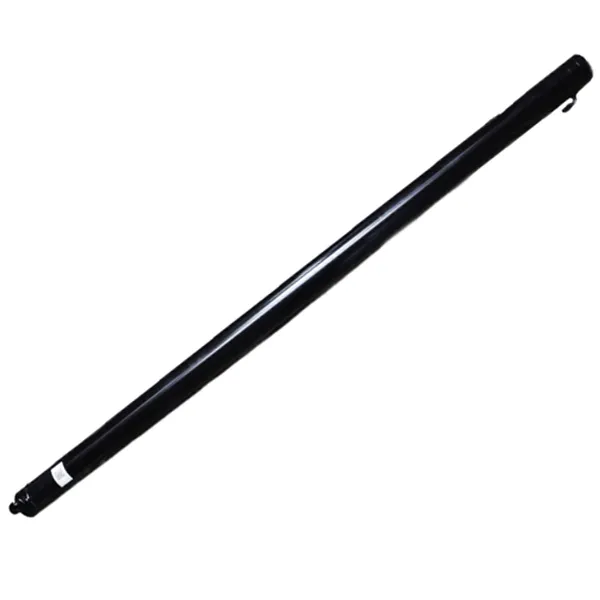

Válec vysokozdvižného vozíku

Válec vysokozdvižného vozíku

Zvedací válec vysokozdvižného vozíku Raydafon je komponent vertikálního zdvihu nainstalovaný na stožáru, který zvedá a spouští nosič vidlic. Vyrobeno z vysoce pevné oceli s přizpůsobeným pístem a optimalizovanou strukturou těsnicího kroužku. Standardní modely zahrnují vrtání Φ56-60 mm, tyč Φ45 mm, zdvih 1500-1505 mm a pracovní tlak 17,5-18,1 MPa. Pokročilé modely obsahují nárazníkové zařízení, které zabraňuje tvrdému nárazu při plném zdvihu a chrání jak náklad, tak konstrukci stěžně. Kompatibilní s elektrickými a dieselovými vysokozdvižnými vozíky. Pět standardních modelů od N30M300 do A2A35M300, vlastní vrtání a zdvih k dispozici pro OEM. MOQ 50 jednotek, 25-35denní dodací lhůta. Zašlete model vysokozdvižného vozíku, požadavek na zdvih a množství pro cenovou nabídku.
Jako spolehlivý výrobce a dodavatel Hydraulický válec vysokozdvižného vozíku v Číně prošly naše produkty certifikací CE. Pokud chcete nakupovat kvalitní produkty, kontaktujte nás.
