Proč se přesná šneková kola používají pro aplikace s vysokým snížením?

Uvnitř kompaktního krytu průmyslového robotického ramene se servomotor otáčí rychlostí 6 000 otáček za minutu. Přesto se výstupní hřídel pohybuje s pomalou, záměrnou přesností a vyvíjí stovky newtonmetrů točivého momentu pro umístění těžkého užitečného zatížení. Složkou, která umožňuje tuto dramatickou transformaci, je aPřesná převodovka: šnekové kolo. Vstupte do jakéhokoli výrobního závodu a zjistíte, že šneková soukolí pracují v dopravnících, výtahech, obráběcích strojích a balicích zařízeních. Jsou to neopěvovaní hrdinové mechanického přenosu síly, převádějící vysokorychlostní vstup s nízkým točivým momentem na výstup s nízkými otáčkami a vysokým točivým momentem s jednoduchostí, které se jiné typy převodů nemohou rovnat. Ale proč jsou šnekové převody výchozí volbou pro aplikace s vysokou redukcí? Odpověď spočívá v jedinečné kombinaci geometrie, materiálové vědy a fyziky, kterou jiné systémy Precision Gear jednoduše nemohou replikovat.

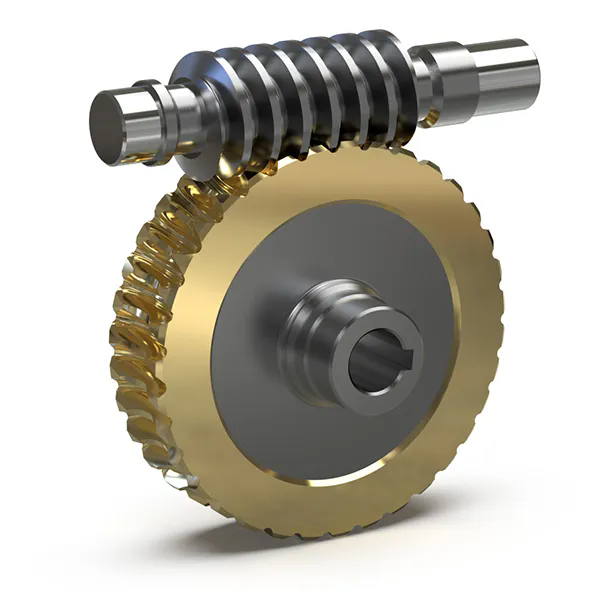

Dvojice šnekového kola se skládá ze závitového šneku (hnací prvek) a ozubeného kola (hnaný prvek). Tato konfigurace nabízí elegantní řešení základního inženýrského problému: jak dosáhnout velkého snížení rychlosti v jedné fázi. Jednospouštěcí šnek s 60zubým kolem poskytuje redukční poměr 60:1 v kompaktním balení. Dosažení stejného snížení s čelními ozubenými koly by vyžadovalo vícestupňové uspořádání, což by zvýšilo složitost, náklady a prostor. Kromě schopnosti redukce nabízejí šnekové převody dvě další výhody, které jsou v mnoha aplikacích kritické: poskytují hladký, tichý provoz a mohou být navrženy tak, aby byly samosvorné a zabraňovaly zpětnému pohybu při odpojení napájení. Tento článek zkoumá technické základy dominance šnekového soukolí v aplikacích s vysokými redukcemi, od jeho geometrických principů až po výběr materiálů, které definují jeho výkon.

Obsah

• 1. Proč je geometrie šnekového převodu ideální pro vysokou redukci?
• 2. Jaký vliv má klouzání šnekových převodů na účinnost a opotřebení?
• 3. Proč je samouzamykací funkce kritická u aplikací s vysokým omezením?
• 4. Jaké technické specifikace definují vysoce kvalitní přesné šnekové kolo?
• 5. Závěr
• 6. Často kladené otázky (FAQ)

1. Proč je geometrie šnekového převodu ideální pro vysokou redukci?

Abychom pochopili, proč šneková kola vynikají v aplikacích s vysokými redukcemi, musíme nejprve porozumět jejich geometrii. Představte si standardní šroub. Jak jím otáčíte, postupuje lineárně podél své závitové hřídele. Nyní si představte, jak ten šroub zabalíte do kruhu, takže jeho závity se stanou souvislou šroubovicí. To je červ. Kolo, které s ním zabírá, je ozubené kolo se speciálně řezanými zuby, které odpovídají profilu závitu šneku. Když se šnek otáčí, jeho závity zabírají do zubů kola a nutí kolo se otáčet. To je základní princip fungování šnekového převodu.

Klíč k vysoké redukci spočívá ve vztahu mezi rotací šneku a rotací kola. U červa s jedním startem – červa s jedním souvislým závitem – se každé plné otočení červa posune dopředu přesně o jedno vlákno. Tento závit tlačí na jeden zub na kole a způsobí, že se kolo posune o jeden zub. Pokud má kolo 60 zubů, musí se šnek otočit 60krát, aby se dokončilo jedno plné otočení kola. Redukční poměr je jednoduše počet zubů na kole. Jedná se o snížení v poměru 60:1 na jeden pár převodů. Naproti tomu dosažení redukce 60:1 s čelními ozubenými koly by vyžadovalo alespoň tři stupně, každý s vlastními hřídeli, ložisky a pouzdrem, což výrazně zvyšuje složitost a cenu převodovky.

Geometrie se stává ještě silnější, když uvažujeme o vícestartových šnecích. Dvouchodový šnek má dva závity, které posouvají dva zuby na jednu otáčku, což má za následek snížení poměru zubů kola děleného dvěma. Třístartový červ vydělí poměr třemi. Tato flexibilita umožňuje konstruktérům vyvážit poměr snížení a účinnost. Vyšší redukční poměry obecně znamenají nižší účinnost, protože je zapotřebí větší skluz. Vícestartové šneky nabízejí vyšší účinnost, ale nižší redukční poměry. Tento jednoduchý geometrický vztah – poměr se rovná počtu zubů děleno rozběhy – je to, co dělá šneková kola tak elegantním řešením pro aplikace s velkým snížením. S jediným stupněm můžete dosáhnout poměrů od 5:1 do více než 100:1, což je rozsah, který se jen těžko srovnává s jinými typy Precision Gear.

Geometrie šnekového soukolí ovlivňuje kromě výpočtu převodového poměru také jeho nosnost. Závit šneku je souvislá šroubovice, což znamená, že více zubů je v každém okamžiku v kontaktu. To rozkládá zatížení na větší plochu, snižuje kontaktní napětí a umožňuje převodu zpracovat vyšší krouticí momenty než srovnatelné čelní ozubené kolo. V naší továrně vyrábíme šneková kola s přesně broušenými profily závitů, abychom zajistili maximální kontakt a minimální koncentraci napětí. Tato geometrická výhoda je důvodem, proč jsou šnekové převody preferovaným přesným převodem pro aplikace vyžadující vysoký točivý moment v kompaktním provedení.

2. Jaký vliv má klouzání šnekových převodů na účinnost a opotřebení?

Na rozdíl od čelních nebo spirálových ozubených kol, kde se zuby odvalují proti sobě s minimálním klouzáním, je kontakt mezi šnekem a jeho kolem převážně kluzný. Představte si kousek křídy tažený po tabuli. Závit šneku klouže po povrchu každého zubu, když se otáčí a vytváří tření, které vytváří teplo a spotřebovává energii. Toto klouzání je hlavním důvodem, proč jsou šnekové převody méně účinné než jiné typy převodů. V závislosti na redukčním poměru a konstrukčních parametrech se účinnost může pohybovat od 50 % (u samosvorných konstrukcí s vysokým poměrem) až po více než 90 % (u konstrukcí s nízkým poměrem a s více starty).

Nejedná se o konstrukční chybu; je to fyzikální důsledek geometrie. Závit šneku je v podstatě šroub a zuby kola jsou "ořech". V každém páru šroub-matice je základním pohybem posuv. Výhodou je, že toto klouzání umožňuje nepřetržitý, hladký záběr, eliminuje nárazy a hluk, které mohou nastat u ozubených kol s valivým stykem. V aplikacích, kde je nezbytná nízká hlučnost a vibrace, jako jsou zařízení pro přesnou výrobu nebo lékařské přístroje, tento kompromis stojí za ztrátu účinnosti.

Aby bylo možné zvládnout tření a opotřebení způsobené klouzáním, spoléhají šneková kola na pečlivě navrženou kombinaci materiálů a mazání. Šnek je obvykle vyroben z tvrzené oceli, jako je 42CrMo4 nebo 20MnCr5, která poskytuje tvrdý povrch odolný proti opotřebení. Kolo je vyrobeno z měkčího materiálu, typicky z fosforového bronzu (CuSn12 nebo podobný). Bronz působí jako „obětní“ materiál, přizpůsobuje se závitu šneku a snižuje opotřebení dražší součásti šneku. Bronz má také vynikající ložiskové vlastnosti snižující koeficient tření. Rozdíl v tvrdosti – šnek je typicky 58-62 HRC, zatímco bronzové kolo je 80-100 HB – je záměrná konstrukční volba. Měkčí bronz se přednostně opotřebovává, chrání šnek a umožňuje dlouhou životnost.

Mazání je stejně důležité. Šnekové převody vyžadují vysoce viskózní olej s přísadami pro extrémní tlaky (EP), aby se zachoval dostatečný mazací film při vysokých tlacích a kluzných rychlostech. Bez dostatečného mazání povede kluzný kontakt rychle k opotřebení lepidla, oděru a předčasnému selhání. Naše továrna doporučuje specifická maziva pro každý z našich produktů Precision Gear na základě zatížení, rychlosti a provozních podmínek. Také naše převodové skříně navrhujeme s dostatečnou kapacitou oleje a chladicími žebry, aby odváděly teplo generované třením.

Následující tabulka shrnuje klíčové vlastnosti materiálu a mazání typického vysoce kvalitního přesného šnekového převodu.

Pochopení této posuvné akce je nezbytné pro každého, kdo vybírá Precision Gear pro aplikace s vysokým snížením. Kompromis mezi účinností a hladkým provozem v kombinaci se správným výběrem materiálu a mazání je to, co dělá úspěšnou konstrukci šnekového převodu. Naše továrna vylepšila tyto kompromisy během desetiletí zkušeností a optimalizovala naše produkty Precision Gear tak, aby poskytovaly spolehlivý a dlouhotrvající výkon v nejnáročnějších aplikacích.

3. Proč je samouzamykací funkce kritická u aplikací s vysokým omezením?

Představte si nákladní výtah převážející těžký náklad. Najednou vypadne proud. Motor se zastaví a náklad začne gravitací klesat a zrychlí se na nebezpečnou rychlost. V typické převodovce by se to stalo. Ve správně navrženém systému šnekového převodu tomu tak není. Náklad se zastaví a zůstane zavěšený, držený na místě třením mezi šnekem a kolem. Jedná se o samosvornou vlastnost, vlastnost unikátní u šnekových převodů, která je kritická v mnoha aplikacích s vysokým snížením.

Stav samosvornosti vychází ze stejné geometrie, která dává šnekovým převodům jejich vysokou redukční schopnost. Šnek je šroub a kolo je matice. Když přestanete šroubem otáčet, matice neposouvá šroub zpět, pokud není překonáno tření. U šnekového převodu dochází k samosvornosti, když úhel tření (určený součinitelem tření a přítlačným úhlem) překročí úhel stoupání závitu šneku. Když je tato podmínka splněna, zatížení na kole nemůže překonat tření a otočit šnekem. Systém se zablokuje a drží náklad na místě.

Samozamykání není automatické. Záleží na redukčním poměru a koeficientu tření. Obecně platí, že jednospouštěcí šnek s redukčním poměrem 30:1 nebo vyšším bude za typických provozních podmínek samosvorný. Vyšší tření (z důvodu zvýšeného zatížení nebo horšího mazání) zvyšuje účinnost samosvornosti. Naopak nižší tření může samosvornost snížit nebo zcela eliminovat. To je důvod, proč je výběr maziva kritický: mazivo, které je příliš účinné při snižování tření, může nechtěně narušit samosvornou schopnost převodu.

Samosvornost je zásadní bezpečnostní funkcí v mnoha aplikacích. Eliminuje potřebu brzd nebo jiných přídržných zařízení, zjednodušuje konstrukci a snižuje náklady. Zlepšuje také bezpečnost tím, že zabraňuje nechtěnému pohybu při výpadku napájení. Například u dopravníkového systému zabraňuje samosvornost reverzaci pásu, když je motor vypnutý. V obráběcím stroji drží nástroj na místě při výpadku proudu. Tato vlastnost je důvodem, proč jsou šnekové převody široce používány u kladkostrojů, výtahů a všech aplikací, kde je vyžadováno držení nákladu.

Kompromisem je efektivita. Samosvorná šneková kola jsou ze své podstaty méně účinná než konstrukce bez samosvornosti, protože k dosažení zamykacího účinku je vyžadováno tření. Stejné tření, které drží zátěž, také okrádá systém o energii během normálního provozu. V aplikacích, kde není vyžadováno držení zátěže, lze pro zlepšení účinnosti použít vícestartový šnek s nižším koeficientem tření.

Naši tovární inženýři dokážou vypočítat samosvorné podmínky pro jakýkoli konkrétní návrh, s ohledem na redukční poměr, úhel tlaku a očekávaný koeficient tření. Tato analýza zajišťuje, že naše produkty Precision Gear splňují specifické požadavky každé aplikace a vyvažují potřebu držení nákladu s potřebou účinnosti.

4. Jaké technické specifikace definují vysoce kvalitní přesné šnekové kolo?

Výběr Precision Gear pro aplikaci s vysokým snížením vyžaduje důkladné vyhodnocení technických specifikací. Tyto parametry definují výkon ozubeného kola, životnost a vhodnost pro danou aplikaci. Následující tabulka poskytuje přehled klíčových specifikací našich produktů Precision Worm Gear. Každý parametr je během našeho výrobního procesu pečlivě kontrolován, abychom zajistili konzistentní a spolehlivý výkon.

Každá specifikace v této tabulce vypráví příběh o výkonu ozubeného kola. Středová vzdálenost určuje velikost ozubeného kola a kapacitu točivého momentu. Větší středová vzdálenost umožňuje větší převody, které zvládnou vyšší zatížení. Redukční poměr je primární parametr definující funkci ozubeného kola. Modul a profil zubu určují sílu a plynulost chodu ozubeného kola. Stupeň přesnosti ozubení, typicky DIN 4 až 6 pro vysoce kvalitní šneková kola, přímo ovlivňuje hluk, vibrace a hladkost převodovky. Výrobky Precision Gear naší továrny jsou vyráběny podle DIN 5 nebo vyšší, což zajišťuje výjimečný výkon v náročných aplikacích.

Naše továrna používá pokročilé CNC brousicí a měřicí zařízení k dosažení a ověření těchto specifikací. Naše brusky mohou vyrábět profily zubů s přesností na úrovni mikronů, což zajišťuje správný záběr záběru a rozložení zatížení. Naše měřicí zařízení, včetně zkoušeček ozubených kol a souřadnicových měřicích strojů, ověřuje, že každé ozubené kolo splňuje stanovené tolerance. Tato pozornost k detailu je to, co odlišuje vysoce kvalitní Precision Gear od standardního, a proto jsou naše produkty důvěryhodné v odvětvích, kde je spolehlivost a přesnost prvořadá.

5. Závěr

Precision Worm Gear je mistrovská třída v technických kompromisech. Jeho geometrie poskytuje přirozené, vysokorychlostní redukční poměry, které je obtížné dosáhnout s jinými typy převodů. Jeho posuvné působení, při současném snížení účinnosti, umožňuje hladký, tichý provoz a umožňuje samosvornou schopnost, která je v mnoha aplikacích kritická pro bezpečnost. Kombinace kalených ocelových šneků a bronzových kol, podpořená správným mazáním, poskytuje odolný převodový systém, který poskytuje roky spolehlivé služby. Ať už navrhujete dopravníkový systém, obráběcí stroj nebo zemědělské nářadí, šneková převodovka nabízí řešení, které je jednoduché, efektivní a osvědčené.

NaRaydafon, naše továrna vyrábí vysoce kvalitní produkty Precision Gear již více než 20 let. Naše šnekové převody jsou konstruovány tak, aby splňovaly ty nejnáročnější specifikace, s přesností až do DIN 5. Nabízíme kompletní řadu velikostí a převodů, podpořenou komplexní technickou podporou a přísnou kontrolou kvality. Pokud hledáte spolehlivého partnera pro vaše potřeby Precision Gear, zveme vás, abyste nás kontaktovali a probrali vaši aplikaci. Kontaktujte Raydafon Technology Group Co., Limited ještě dnesabyste zjistili, jak mohou naše řešení přesného šnekového převodu posílit váš další projekt.

6. Často kladené otázky (FAQ)

Otázka 1: Jaký je rozdíl mezi červem s jedním a více startem a jak si mezi nimi vybrat?

Odpověď: Jednochodý šnek má jeden nepřetržitý závit, což má za následek nejvyšší redukční poměr pro daný počet zubů kola. Redukční poměr se rovná počtu zubů na kole. Vícestartový šnek má dva nebo více závitů, což snižuje redukční poměr, ale zvyšuje účinnost. Například 60zubé kolo s jednorozběhovým šnekem dává poměr 60:1; u dvoustartového červa je poměr 30:1. Zvolte jednospouštěcí šnek, když je požadováno maximální snížení a účinnost je méně kritická. Vícestartový šnek volte, když potřebujete mírné snížení s vyšší účinností, nebo když není potřeba samosvor.

Otázka 2: Proč šneková kola generují tolik tepla a jak to lze zvládnout?

Odpověď: Teplo ve šnekovém soukolí vzniká kluzným třením mezi šnekem a zuby kola. To je vlastní charakteristika geometrie šnekového soukolí. K řízení tepla vyžadují systémy šnekových převodů dostatečné mazání, aby se snížilo tření a odvádělo teplo. Kryt by měl být navržen s dostatečnou povrchovou plochou, aby odváděl teplo konvekcí. V aplikacích s vysokým výkonem může být vyžadováno nucené chlazení (chlazení ventilátorem nebo kapalinové chlazení). Naše továrna může doporučit vhodný způsob chlazení pro vaši konkrétní aplikaci.

Otázka 3: Jak zjistím, zda se moje šnekové kolo příliš opotřebovává?

Odpověď: Nejčastějšími příznaky nadměrného opotřebení šnekového převodu jsou zvýšená vůle, zvýšená hlučnost a vyšší provozní teploty. Vizuální kontrola zubů ozubených kol může odhalit známky opotřebení, jako je vyleštěný nebo opotřebovaný vzhled, důlky nebo oděrky. Pravidelná analýza oleje dokáže detekovat přítomnost otěrových částic a poskytuje včasnou indikaci opotřebení. Nejspolehlivější metodou je sledování výkonu zařízení v průběhu času a provádění pravidelných kontrol. Naše továrna doporučuje plán rutinních kontrol založený na provozních podmínkách převodovky.

Otázka 4: Může být šnekové soukolí poháněno zátěží vzad?

Odpověď: To závisí na konstrukci zařízení. Pokud je ozubené kolo samosvorné, náklad nemůže pohánět šnek vzad. Pokud je však tření nedostatečné (kvůli nízkému zatížení, vysokému mazání nebo vícerozběhové konstrukci s malým redukčním poměrem), může zatížení zpětně pohánět šnek. V mnoha aplikacích je to nežádoucí a samosvorná funkce je záměrně začleněna. V jiných aplikacích může být z bezpečnostních nebo provozních důvodů vyžadována zpětná řiditelnost. Naše továrna může navrhnout Precision Gear s vhodnými samosvornými vlastnostmi pro vaši konkrétní aplikaci.

Otázka 5: Jaká je typická přesná třída pro vysoce kvalitní šnekové kolo?

Odpověď: Vysoce kvalitní přesné ozubené kolo se obvykle vyrábí podle norem kvality DIN 5 nebo AGMA 12 nebo lepších. Tyto třídy zajišťují hladký chod, nízkou hlučnost a minimální vůli. Pro méně náročné aplikace může být přijatelná DIN 6-7. Naše továrna může vyrábět šneková kola třídy DIN 4 pro nejpřesnější aplikace, jako je polohování obráběcích strojů a robotika. Výběr třídy přesnosti závisí na přesnosti aplikace a požadavcích na hluk.
