Šneková převodovka

Raydafon, továrna na vysoce kvalitní šnekové redukce v Číně, přesně odpovídá potřebám různých zařízení a je vaší první volbou pro nalezení spolehlivého výrobce a dodavatele. Poskytujeme stabilní kvalitu a rozumnou cenovou podporu a jsou široce používány v balení potravin, dopravních strojích, dřevoobráběcích strojích, zemědělských zařízeních a dalších scénářích.

Raydafon se zaměřuje na strukturální optimalizaci a zlepšení výkonu šnekových převodovek. Výrobky používají jednodílné pouzdro z vysokopevnostní hliníkové slitiny nebo litiny, které je pevné a odolné proti korozi a vhodné pro složité pracovní podmínky s vysokou vlhkostí, vysokou prašností nebo častými vibracemi. Vnitřní šnekové kolo je vyrobeno z vysoce výkonné slitiny mědi v kombinaci s vysoce kvalitním šnekem z legované oceli a po přesném broušení a tepelném zpracování je záběr hladký, hluk je nízký, účinnost přenosu je vysoká a provoz při nízké teplotě je udržován za nepřetržitých pracovních podmínek, což prodlužuje životnost celého stroje.

Aby se zlepšila spolehlivost produktu, každá převodovka Raydafon prochází testem chodu naprázdno, testem těsnění olejového těsnění a testem kontaktu s povrchem zubů před opuštěním továrny, aby se zajistilo, že nedochází k úniku oleje, hluku a chybám při montáži. Mazací část používá vysoce výkonné syntetické mazivo nebo převodový olej pro přizpůsobení se pracovnímu prostředí od -20 ℃ do +80 ℃. Některé modely mohou být vybaveny dýchacím ventilem pro prodloužení životnosti těsnění a snížení frekvence údržby.

Naše šneková převodovka slouží nejen různým domácím výrobcům strojů a zařízení, ale je také široce vyvážena do Evropy, Ameriky, jihovýchodní Asie, Středního východu a dalších míst a poskytuje stabilní přenosová řešení pro globální zákazníky. Raydafon vždy dodržuje zásadu „spolehlivější přenos a efektivnější služby“ a neustále zlepšuje standardy produktů a rychlost odezvy služby.

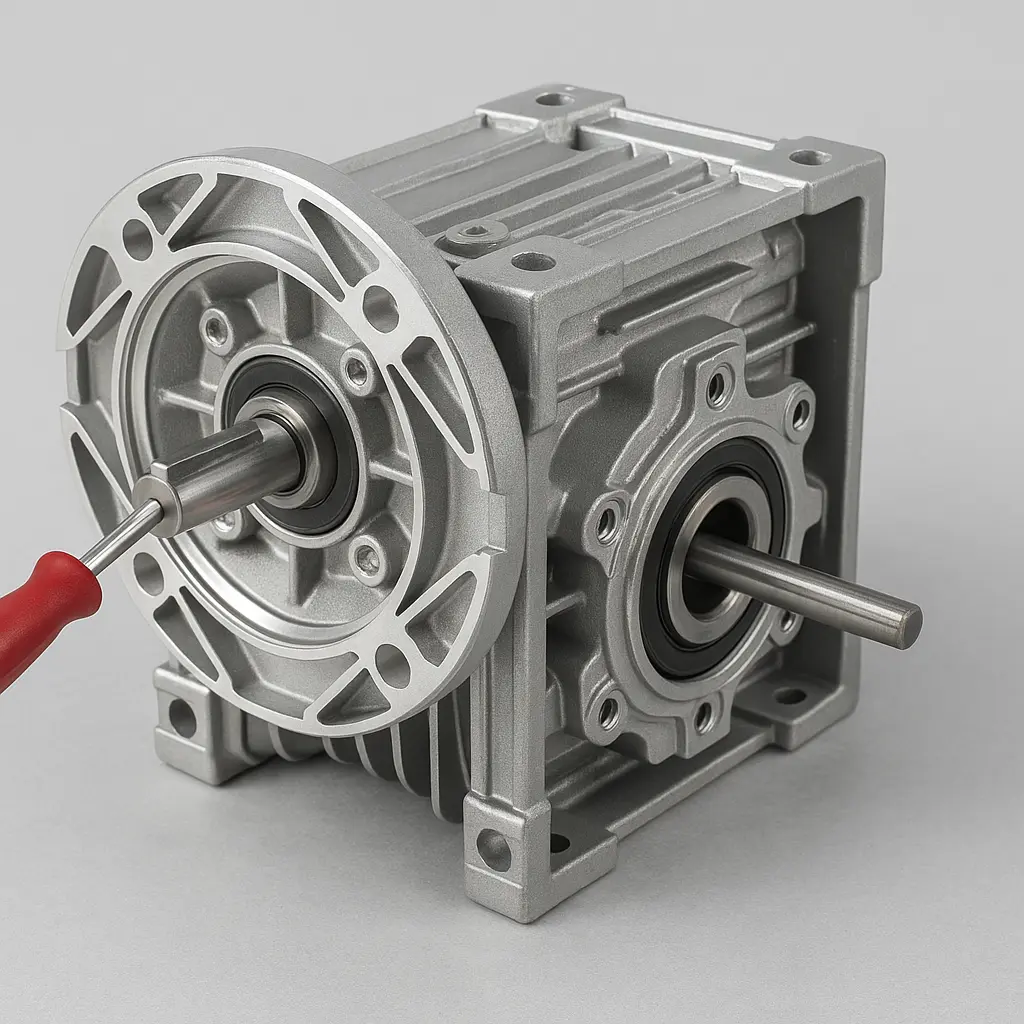

Jak nastavit vůli ve šnekové převodovce

V převodovém systému šnekového převodu je velikost vůle přímo spojena s provozní stabilitou, účinností převodu a životností zařízení. Takzvaná vůle se vztahuje k malé mezeře, která musí být vyhrazena mezi dvěma povrchy zubů, aby se zabránilo vzájemnému ovlivňování a zajistila hladký záběr při záběru šneku a šnekového kola. Worm Gearbox z produkce Raydafon je před opuštěním továrny precizně seřízen, změny vůle jsou však při dlouhodobém používání nebo reinstalaci nevyhnutelné, proto je velmi nutné zvládnout správný způsob seřízení.

Před nastavením vůle se nejprve ujistěte, že je reduktor ve vypnutém stavu a že zátěž byla zcela odlehčena, aby se předešlo riziku rotace. Před demontáží očistěte povrch reduktoru, abyste zajistili hladký průběh procesu nastavení. Pro NMŠneková převodovka řady RVredukce běžně používané společností Raydafon, jejich konstrukční řešení zohledňuje pohodlí přizpůsobení na místě. Většina modelů má excentrické sedlo vstupního hřídele nebo mechanismus předpětí příruby, kterým lze jednoduchým ovládáním dosáhnout jemného nastavení vůle.

V konkrétním provozním procesu je obvykle nutné povolit upevňovací šrouby šnekového hřídele na vstupním konci a změnit hloubku záběru šneku a šnekového kola nastavením polohy excentrického pouzdra nebo sedla ložiska. Osovou vzdálenost mezi nimi lze také jemně doladit změnou tloušťky těsnění na straně vstupního hřídele nebo na straně šnekového kola. Tento typ konstrukce může obvykle stabilizovat boční vůli mezi 0,08 a 0,15 mm pomocí přesného řízení, což zajišťuje jak dobrou účinnost záběru, tak i to, že není příliš těsné, aby způsobovalo zaseknutí nebo zvýšené opotřebení.

Po dokončení seřízení by měl být proveden úplný zkušební běh naprázdno, aby se potvrdilo, že nedochází k abnormálnímu hluku, vibracím nebo nárůstu teploty, a poté by měl být proveden test při plném zatížení. Je zvláště důležité poznamenat, že boční vůle nemůže být nastavena příliš těsně, jinak to způsobí velký provozní odpor, silné zahřívání povrchu zubu a dokonce i brzké poškození. Pokud je boční opotřebení ozubeného kola silné nebo je uvolněné ložisko, je zdeformovaná skříň atd. během procesu seřizování, je třeba jej zastavit a vyměnit díly nebo kontaktovat technickou podporu výrobce.

Všechny šnekové převodovky Raydafon prošly před opuštěním továrny detekcí kontaktu s povrchem zubů a testy provozu naprázdno, aby bylo zajištěno, že vůle páru ozubených kol je v nejlepším stavu. Uživatelům také poskytujeme podrobné pokyny k použití a údržbě. Pokud se uživatelé setkají s problémy s nastavením na místě, můžeme poskytnout technickou pomoc na dálku, včetně videonavádění nebo služeb analýzy výkresů. Díky rozumné struktuře a vysokým standardům montáže produkty Raydafon prokázaly dobrou přenosovou stabilitu v mnoha automatizačních zařízeních, dopravních strojích a balicích strojích a dokážou zachovat přesnou odezvu i při složitých nebo vysokofrekvenčních podmínkách start-stop. Správné nastavení boční vůle je důležitým předpokladem pro zajištění dlouhodobého stabilního provozu zařízení. Máte-li další technické dotazy týkající se struktury produktu nebo instalace na místě, neváhejte kontaktovat technický tým Raydafon a my vám poskytneme včasnou a profesionální podporu.

Jak vypočítat poměr šnekové převodovky

Při výběru nebo návrhu ašneková převodovkaVýpočet převodového poměru (tj. převodového poměru) je jedním z klíčových parametrů. Jako profesionální výrobce šnekového převodu Raydafon doporučuje, abyste si před výběrem modelu přesně osvojili tento parametr, abyste zajistili, že výstupní otáčky a točivý moment budou odpovídat skutečným potřebám.

Metoda výpočtu převodového poměru pro šnekový převod je velmi přímá a její základní vzorec je:

Převodový poměr = počet zubů šnekového kola ÷ počet šnekových hlav

Mezi nimi je počet zubů šnekového kola obecně vyznačen na výrobním štítku nebo technickém výkresu a běžné hodnoty jsou 30, 40, 50, 60 atd.; počet hlav šneku je obvykle 1 nebo 2, což ukazuje, kolik zubů se šnekové kolo otočí na otáčku šneku.

Pokud má například šnekové kolo 40 zubů a šnek je jednohlavý (1 hlava), převodový poměr je:

40 ÷ 1 = 40, to znamená, že výstupní rychlost je 1/40 vstupní rychlosti.

Pokud je šnek oboustranný (2 hlavy), pak se stejným počtem zubů šnekového kola je převodový poměr:

40 ÷ 2 = 20, účinek zpomalení se sníží na polovinu, ale zvýší se výstupní rychlost.

V aktuální produktové řadě Raydafon nabízíme řadu standardních rychlostních poměrů od i=7,5 do i=100, abychom splnili požadavky na převod otáček a točivého momentu za různých pracovních podmínek. Některé modely také podporují vícestupňové kombinace pro dosažení většího výkonu převodového poměru, jako je 40:1 v prvním stupni a 5:1 ve druhém stupni, a celkový převodový poměr může dosáhnout 200:1.

Stojí za zmínku, že při skutečném použití by měly být kromě převodového poměru komplexně zváženy také faktory, jako je výstupní točivý moment, ztráta účinnosti a pracovní cyklus. Pokud je redukční poměr příliš velký, účinnost se sníží a objem se zvýší; je-li příliš malý, výstupní krouticí moment bude nedostatečný a zátěž nelze pohánět.

Raydafon dokáže rychle doporučit vhodný model a kombinaci rychlostního poměru na základě příkonu, provozní rychlosti, zátěžové charakteristiky a dalších parametrů dodaných zákazníkem. Náš technický tým může poskytnout kompletní služby výpočtů výběru, aby bylo zajištěno, že zařízení dosáhne očekávaného výkonu ve skutečném provozu. Máte-li jakékoli dotazy týkající se výpočtu poměru rychlosti nebo přizpůsobení produktu, neváhejte kontaktovat společnost Raydafon pro technickou podporu a přizpůsobené návrhy.
