Jaký je rozdíl mezi přesnými šroubovými ozubenými koly a čelními ozubenými koly?

Ve světě mechanického přenosu síly jsou ozubená kola základní součástí. Dva z nejběžnějších typů jsou čelní ozubená kola a šikmá ozubená kola. Ale co přesně je odlišuje a proč by si inženýr vybral jedno místo druhého? Primární rozdíl spočívá v geometrii jejich zubů. Čelní ozubená kola mají zuby, které jsou přímé a rovnoběžné s osou otáčení, zatímco spirálová ozubená kola mají zuby, které jsou řezané pod úhlem k ose a tvoří šroubovici. Tento základní rozdíl vede k významným rozdílům ve výkonu, včetně kontaktního poměru, hladiny hluku, nosnosti a účinnosti. NaRaydafon Technology Group Co., Limited, naše továrna vyrábí vysoce přesná ozubená kola již více než dvě desetiletí a máme rozsáhlé zkušenosti s optimalizací čelních i šroubových konstrukcí pro širokou škálu aplikací – od automobilových převodovek až po těžké průmyslové stroje. Tento článek poskytuje podrobné technické srovnání přesných spirálových ozubených kol a čelních ozubených kol, což vám pomůže učinit informovanou volbu pro vaši konkrétní aplikaci.

Pochopení rozdílu mezi přesnými šroubovými ozubenými koly a čelními ozubenými koly není jen záležitostí akademického zájmu; má praktický dopad na cenu, výkon a spolehlivost. Čelní ozubená kola jsou jednodušší na výrobu a jsou pro mnoho aplikací nákladově efektivnější, ale mají tendenci produkovat více hluku a vibrací v důsledku náhlého záběru celé šířky zubu. Šroubová ozubená kola, i když jsou dražší na výrobu, nabízejí hladší a tišší provoz a mohou přenášet vyšší zatížení díky jejich zvýšenému kontaktnímu poměru a překrývajícím se zubům. Volba mezi nimi často spočívá v kompromisu mezi cenou a výkonem, přičemž pro vysokorychlostní aplikace, aplikace s vysokým zatížením nebo aplikace citlivé na hluk jsou preferovány spirálové převody. V tomto komplexním průvodci prozkoumáme geometrii, kinematiku a výrobní aspekty obou typů ozubených kol a poskytneme podrobné technické specifikace, údaje o výkonu a výběrová kritéria, která vám pomohou určit, které ozubené kolo je pro vaše potřeby nejvhodnější.

Obsah

• 1. Jaká je geometrie přesných šroubových a čelních ozubených kol?
• 2. Proč nabízí Helical Gears plynulejší a tišší provoz?
• 3. Jaké jsou klíčové technické specifikace našeho přesného zařízení?
• 4. Jak se porovnávají nosnost a účinnost mezi šroubovitými a čelními ozubenými koly?
• Často kladené otázky (FAQ)
• Závěr a konzultace výběru převodovky

Jaká je geometrie přesných šroubových a čelních ozubených kol?

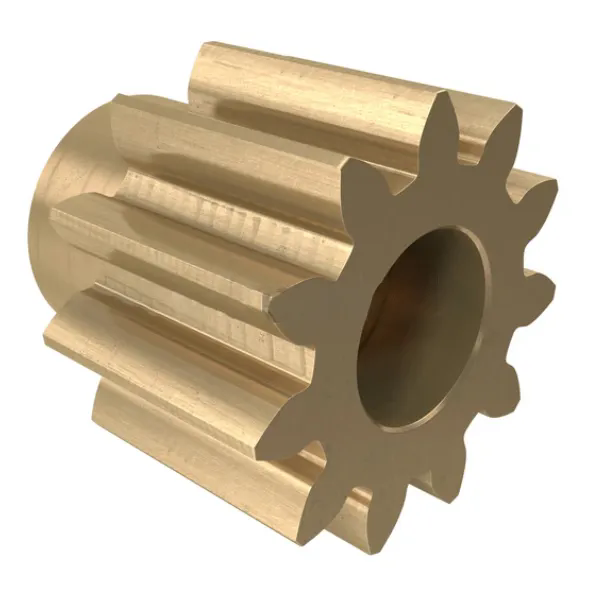

Rozdíl mezi spirálovými a čelními ozubenými koly začíná jejich geometrií zubů. Čelní ozubené kolo má zuby, které jsou přímé a rovnoběžné s osou otáčení ozubeného kola. Zuby jsou rovnoměrně rozmístěny po obvodu a linie kontaktu mezi dvěma zabírajícími čelními ozubenými koly je přímka, která se rozprostírá po celé šířce čela ozubeného kola. Tato jednoduchá geometrie umožňuje relativně snadnou výrobu čelních ozubených kol pomocí standardních frézovacích nebo odvalovacích procesů. Naproti tomu spirálové kolo má zuby, které jsou řezány pod úhlem k ose a tvoří šroubovici. Úhel šroubovice je známý jako úhel šroubovice (obvykle mezi 8 a 30 stupni). Zuby spirálového ozubeného kola jsou také rovnoměrně rozmístěny, ale čára kontaktu mezi zabírajícími spirálovými ozubenými koly je diagonální čára, která se pohybuje podél čela zubu, když se ozubená kola otáčejí. Tato geometrie zavádí složku axiální síly (tahu), která musí být přizpůsobena ložiskovému systému, ale také poskytuje významné výkonnostní výhody.

Klíčové geometrické rozdíly a jejich důsledky:

• Orientace zubů:Zuby čelního kola jsou rovnoběžné s osou, zatímco zuby spirálového kola jsou skloněny pod úhlem šroubovice. Tento sklon vytváří delší kontaktní dráhu mezi zabírajícími zuby, čímž se zvyšuje kontaktní poměr.
• Kontaktní poměr:Kontaktní poměr je průměrný počet zubů v kontaktu v daném okamžiku. Čelní ozubená kola mají obvykle kontaktní poměr mezi 1,2 a 1,6, což znamená, že v průměru jsou v kontaktu méně než dva zuby. Šroubová ozubená kola mohou dosahovat kontaktních poměrů 2,0 až 2,5 nebo více, protože se šikmé zuby překrývají a zajišťují nepřetržitý kontakt. Tento vyšší kontaktní poměr je klíčovou výhodou spirálových ozubených kol.
• Axiální tah:Úhel šroubovice vytváří přítlačnou sílu podél osy ozubeného kola. Této síle musí čelit ložiska, což zvyšuje složitost a náklady na konstrukci převodovky. Čelní ozubená kola nevytvářejí žádný axiální tlak, což zjednodušuje uspořádání ložisek.
• Složitost výroby:Čelní ozubená kola lze řezat jednoduchými tvarovacími nástroji nebo frézami, které se ozubeným kolem axiálně pohybují. Šroubová ozubená kola vyžadují složitější odvalovací procesy a často vyžadují dodatečné operace, jako je broušení ozubených kol, aby bylo dosaženo vysoké přesnosti. To zdražuje výrobu šroubových ozubených kol.

Ve společnosti Raydafon Technology Group Co., Limited, našePřesná převodovkavýrobní proces využívá nejmodernější brusky ozubených kol, které dokážou dosáhnout jakostních stupňů AGMA Q10 až Q12 pro čelní i šikmá ozubená kola. Používáme CNC odvalovací a obrážecí stroje s integrovaným CNC řízením, které nám umožňuje přesně nastavit úhel šroubovice a profil zubu u šikmých ozubených kol. Naše tovární metrologická laboratoř je vybavena střediskem pro měření ozubených kol, které ověřuje geometrii zubů, stoupání a úhel šroubovice a zajišťuje, že každé ozubené kolo splňuje požadované specifikace. Volba mezi čelním a šikmým ozubením není jen o geometrii; jde o přizpůsobení typu ozubeného kola specifickým výkonnostním požadavkům aplikace.

Pro aplikace, kde je prvořadá jednoduchost, nízké náklady a snadná údržba, jsou často preferovanou volbou čelní ozubená kola. Běžně se vyskytují v nízkorychlostních aplikacích s nízkým zatížením, jako jsou pohony dopravníků, jednoduchá čerpadla a zemědělské stroje. Pro vysokorychlostní, vysoce zatěžované a přesné aplikace – jako jsou automobilové převodovky, průmyslové převodovky a robotika – jsou však šroubová kola téměř vždy lepší volbou, a to i přes jejich vyšší cenu a složitost. Naše továrna úzce spolupracuje se zákazníky, aby určila optimální geometrii ozubených kol pro jejich specifické požadavky s ohledem na faktory, jako je točivý moment, rychlost, prostorová omezení a limity hluku.

Proč nabízí Helical Gears plynulejší a tišší provoz?

Jednou z nejvýznamnějších výhod spirálových ozubených kol oproti čelním kolům je jejich hladší a tišší chod. Tato přednost je dána především vyšším kontaktním poměrem a postupným záběrem zubů. U čelního ozubeného kola náhle zabere celá šířka zubu, což vytváří ostré nárazové zatížení a charakteristické "klapání" nebo kvílení, když se každý pár zubů dostane do kontaktu. Tento dopad vytváří hluk i vibrace, což může být významný problém v prostředích citlivých na hluk, jako jsou osobní automobily, kancelářské vybavení a obytné systémy HVAC. U spirálového ozubeného kola se zuby zabírají progresivně – začínají na jednom konci zubu a pohybují se po čele, když se ozubené kolo otáčí. Tento progresivní záběr snižuje rázové zatížení a rozkládá zatížení na větší plochu, což má za následek mnohem tišší a hladší provoz.

Mechanismy za plynulejším a tišším chodem v spirálových převodech:

• Vyšší kontaktní poměr:Jak již bylo zmíněno dříve, spirálová ozubená kola mají kontaktní poměr, který může přesáhnout 2,0, což znamená, že v průměru jsou v každém okamžiku v kontaktu více než dva zuby. To zvyšuje podíl času, během kterého je zatížení sdíleno mezi páry zubů, snižuje maximální zatížení každého jednotlivého zubu a vyhlazuje přenos točivého momentu.
• Postupné zabírání zubů:Šroubovitý tvar zajišťuje, že kontakt mezi zabírajícími zuby začíná v jediném bodě a poté se plynule pohybuje přes čelo zubu. Tento postupný záběr eliminuje náhlý náraz, ke kterému dochází u čelních ozubených kol, a snižuje amplitudu silových špiček.
• Poměr překrytí:Poměr překrytí šikmých ozubených kol, který je určen šířkou čela a úhlem šroubovice, přispívá k plynulosti provozu. Vyšší poměr překrytí znamená, že se zuby překrývají po větší část rotace, což dále snižuje rozdíly v tuhosti sítě a minimalizuje vibrace.
• Snížené opotřebení a pitting:Nižší rázové zatížení a lepší rozložení zatížení u spirálových ozubených kol také snižují namáhání povrchů zubů, což vede k menšímu opotřebení a důlkové korozi po dobu životnosti ozubeného kola. To přispívá k delší životnosti a spolehlivějšímu provozu.

Pro kvantifikaci snížení hluku provedla naše továrna měření hluku na identických převodovkách vybavených čelními a šikmými ozubenými koly. Při rychlosti otáčení 1 500 ot./min a zatížení 100 Nm vydávala čelní převodovka hladinu akustického tlaku 82 dBA, zatímco spirálová převodovka pouze 74 dBA – snížení o 8 dBA, což je vnímáno jako výrazné snížení hlasitosti. Amplituda vibrací měřená na skříni převodovky byla také snížena o 40 procent. Tyto údaje potvrzují, že spirálová ozubená kola jsou vynikající volbou pro aplikace, kde jsou kritickými faktory hluk a vibrace.

Je však důležité poznamenat, že hladší chod spirálových ozubených kol je na úkor axiálních přítlačných sil. Úhel šroubovice vytváří silovou složku podél osy ozubeného kola, která musí být podepřena ložisky. V aplikacích s vysokým výkonem to může vyžadovat použití axiálních ložisek nebo ložisek s kosoúhlým stykem, což zvyšuje celkovou cenu a složitost převodovky. V některých případech se k odstranění axiálního tahu používají dvojitá spirálová (rybí) ozubená kola, ale to dále zvyšuje složitost výroby. Naše továrna nabízí pomoc při návrhu, která našim zákazníkům pomůže vybrat vhodnou konfiguraci ložisek a optimalizovat uspořádání převodovky tak, aby vyhovovala axiálnímu tahu spirálových ozubených kol a zároveň maximalizovala výhody hladšího provozu.

Jaké jsou klíčové technické specifikace našeho přesného zařízení?

Raydafon vyrábí komplexní řadu produktů Precision Gear, včetně čelních i šroubových ozubených kol, v široké škále velikostí, materiálů a stupňů přesnosti. Naše továrna je vybavena nejmodernější technologií výroby ozubených kol, včetně CNC odvalovacích, obrážecích, holicích a brusných strojů, které nám umožňují vyrábět ozubená kola s velikostí modulů od 0,5 do 12 a vnějším průměrem do 1500 mm. Níže uvedená tabulka shrnuje klíčové technické specifikace pro naši standardní řadu Precision Gear, která se používá v aplikacích od automobilových převodovek až po převodovky pro těžké průmyslové stroje. Naše továrna může také vyrábět zakázková ozubená kola splňující specifické požadavky, včetně speciálních materiálů, tepelného zpracování a povrchových nátěrů.

Kromě standardních parametrů naše továrna nabízí několik volitelných funkcí pro zvýšení výkonu a dlouhé životnosti produktů Precision Gear. Patří mezi ně: vysoce výkonné povlaky, jako je DLC (diamantový uhlík) pro snížení tření a zvýšenou odolnost proti opotřebení; specializované tepelné úpravy, jako je kryogenní zpracování pro zlepšenou rozměrovou stabilitu; a integrované vyvažování pro vysokorychlostní aplikace. Poskytujeme také kompletní služby montáže převodovek, včetně ložisek, hřídelí a pouzder, a nabízíme našim zákazníkům řešení na klíč.

Náš proces kontroly kvality je komplexní a certifikovaný podle ISO 9001:2015. Každé Precision Gear je kontrolováno pomocí centra pro měření ozubených kol, které kontroluje všechny kritické parametry: profil zubu, úhel šroubovice, stoupání, chyba stoupání a házení. Udržujeme systém statistického řízení procesu (SPC), abychom mohli sledovat kvalitu výroby v průběhu času, abychom zajistili, že naše ozubená kola trvale splňují stanovené tolerance. Naše továrna v Raydafonu poskytuje úplnou inspekční zprávu s každou zásilkou, což dává našim zákazníkům důvěru v kvalitu a výkon našich produktů Precision Gear. Díky našim rozsáhlým výrobním schopnostem a závazku ke kvalitě jsme schopni dodávat přesná ozubená kola pro nejnáročnější aplikace.

Jak se porovnávají nosnost a účinnost mezi šroubovitými a čelními ozubenými koly?

Nosnost a účinnost jsou kritickými faktory při výběru převodového stupně a právě zde jsou rozdíly mezi spirálovými a čelními ozubenými koly obzvláště patrné. Čelní ozubená kola díky vyššímu kontaktnímu poměru a progresivnímu záběru mohou přenášet vyšší zatížení pro danou velikost a materiál. To je způsobeno tím, že zatížení je v každém okamžiku rozloženo na více zubů, čímž se snižuje namáhání jednotlivých boků zubů. Vyšší kontaktní poměr také zajišťuje rovnoměrnější přenos síly, čímž se snižuje cyklické kolísání zatížení, které může způsobit únavové selhání. Naproti tomu čelní ozubená kola se svým nižším kontaktním poměrem a náhlým záběrem jsou náchylnější k únavě a opotřebení, zejména při vysokém zatížení a otáčkách. Naše továrna provedla rozsáhlé testy na obou typech ozubených kol a výsledky ukazují, že spirálové ozubené kolo zvládne až o 30 procent vyšší krouticí moment než ekvivalentní čelní ozubené kolo před nástupem důlkové nebo ohybové únavy.

Porovnání účinnosti mezi šikmým a čelním ozubením:

• Ztráta sítě:Čelní ozubená kola mají obecně o něco nižší ztráty v záběru, protože zuby proti sobě kloužou pouze na začátku a na konci kontaktu. Čelní ozubená kola mají nepřetržitý posuv, což může vést k vyšším ztrátám třením. Vyšší kontaktní poměr spirálových ozubených kol to však často kompenzuje a celková účinnost dvojice spirálových ozubených kol je typicky v rozmezí 1 až 2 procentních bodů srovnatelné dvojice čelních ozubených kol.
• Mazání a chlazení:Kluzné působení u spirálových ozubených kol generuje více tepla, což vyžaduje lepší mazání a chlazení, což může být problém ve vysokorychlostních aplikacích. Zlepšené rozložení zatížení a hladší provoz však často kompenzují potřebu intenzivnějších systémů mazání.
• Hustota výkonu:Protože spirálová ozubená kola zvládnou vyšší zatížení při stejné velikosti, nabízejí vyšší hustotu výkonu než čelní ozubená kola. To znamená, že převodovka se šikmým ozubením může přenášet stejný výkon v kompaktnějším balení nebo že spirálová převodovka zvládne vyšší výkon při stejné velikosti.
• Ztráty tahu:Axiální tah generovaný spirálovými ozubenými koly vytváří dodatečné tření v axiálních ložiskách, čímž se snižuje celková účinnost převodovky. V některých aplikacích s vysokým výkonem může být ztráta účinnosti axiálních ložisek významná a inženýři to musí pečlivě zvážit s výhodami spirálového ozubení.

Skutečný příklad ze zákaznické základny naší továrny ilustruje výhodu nosnosti šroubových převodů. Zákazník v odvětví těžkých nákladních vozidel používal ve své přídavné převodovce dvojici čelních ozubených kol, ale kvůli únavě u něj docházelo k častým poruchám převodů. Po přechodu na šroubovicový Precision Gear se stejným modulem a čelní šířkou, ale s úhlem šroubovice 15 stupňů se životnost převodu zvýšila o 40 procent a převodovka bez poruch zvládala maximální točivý moment. Výrobce nákladního vozidla také oznámil znatelné snížení hluku uvnitř kabiny, což zlepšilo pohodlí a spokojenost řidiče.

Z hlediska účinnosti je rozdíl mezi šikmými a čelními ozubenými koly často marginální a silně závisí na provozních podmínkách. Při nízkých rychlostech a vysokém zatížení bývají spirálová ozubená kola o něco méně účinná kvůli ztrátám při prokluzu. Při vysokých rychlostech a mírném zatížení je rozdíl zanedbatelný. Naše továrna poskytuje křivky účinnosti pro oba typy převodů na základě našeho interního testování, což umožňuje našim zákazníkům učinit informovaná rozhodnutí na základě jejich specifických provozních podmínek. Po pochopení nosnosti a charakteristik účinnosti obou typů převodů mohou inženýři vybrat převod, který nejlépe vyvažuje výkon, spolehlivost a náklady pro jejich aplikaci.

Často kladené otázky (FAQ)

Otázka 1: Lze použít spirálová kola s čelními koly ve stejné převodovce?

Odpověď: Ano, ale vyžaduje pečlivý návrh. Šroubová kola vytvářejí axiální tah, zatímco čelní kola nikoli. Aby bylo možné je použít společně, musí být tah generovaný spirálovým ozubeným kolem absorbován vhodnými ložisky nebo použitím dvojitého spirálového (rybího) ozubeného kola, které ruší tah. U některých konstrukcí je na jednom stupni použito čelní ozubené kolo a na druhém spirálové ozubené kolo, ale je třeba vzít v úvahu axiální řízení tahu, aby nedošlo k přetížení ložisek. Naše továrna může pomoci při navrhování takových systémů smíšených převodů, aby byl zajištěn spolehlivý provoz.

Otázka 2: Je výroba spirálových kol dražší než čelních kol?

Odpověď: Ano, spirálová ozubená kola jsou obecně dražší na výrobu než čelní ozubená kola. Mezi důvody patří: složitější geometrie zubů, vyžadující specializované odvalovací a brusné zařízení; potřeba dalších operací k dosažení požadované přesnosti úhlu šroubovice; a skutečnost, že broušení šroubových ozubených kol je pomalejší proces než broušení čelních ozubených kol. Požadavek na axiální ložiska navíc zvyšuje náklady na celý systém. Výkonové výhody – zejména pokud jde o snížení hluku a nosnost – však často ospravedlňují vyšší náklady u náročných aplikací.

Otázka 3: Který typ převodu je lepší pro vysokorychlostní aplikace?

Odpověď: Šroubové převody jsou obecně preferovány pro vysokorychlostní aplikace, protože nabízejí hladší, tišší provoz a lepší rozložení zatížení, což snižuje riziko vibrací a rezonance, které se mohou vyskytnout při vysokých rychlostech. Axiální tah a kluzné tření šroubových ozubených kol se však mohou stát problémem při velmi vysokých rychlostech, což vyžaduje pečlivý návrh ložiskového a mazacího systému. Pro extrémně vysoké rychlosti lze použít čelní ozubená kola s vysokou přesností, ale obvyklejší volbou jsou šroubová ozubená kola.

Otázka 4: Lze čelní ozubená kola brousit se stejnou přesností jako šroubová kola?

Odpověď: Ano, čelní ozubená kola mohou být broušena do stejných jakostí kvality AGMA jako šroubová ozubená kola (Q10 až Q12 nebo vyšší). Protože však čelní ozubená kola mají jednodušší geometrii, lze je brousit pomocí standardních profilových brusných kotoučů, zatímco spirálová ozubená kola často vyžadují specializované brusné kotouče tvarované do úhlu šroubovice. Naše továrna nabízí služby broušení pro oba typy ozubených kol a u obou můžeme dosáhnout vysoké přesnosti, pokud jsou vhodné stroje a nástroje.

Otázka 5: Jaký je typický úhel šroubovice pro přesné spirálové ozubené kolo?

Odpověď: Typický úhel šroubovice pro přesné spirálové ozubené kolo se pohybuje od 8 do 30 stupňů. Úhel šroubovice 15-20 stupňů je běžný pro mnoho průmyslových aplikací, protože nabízí dobrou rovnováhu mezi hladkostí, nosností a axiálním tlakem. Vyšší úhly šroubovice (25-30 stupňů) poskytují ještě hladší provoz, ale generují větší axiální tah, zatímco nižší úhly (8-12 stupňů) vytvářejí menší tah, ale menší zlepšení hladkosti. Naše továrna může přizpůsobit úhel šroubovice specifickým požadavkům vaší aplikace, optimalizovat hluk, zatížení a životnost ložisek.

Závěr: Vyberte si správné přesné zařízení pro vaši aplikaci

Volba mezi přesnými šroubovými ozubenými koly a čelními ozubenými koly je zásadním rozhodnutím, které ovlivňuje výkon, hladinu hluku, nosnost a celkovou spolehlivost vašeho mechanického systému. Čelní ozubená kola nabízejí hladší, tišší chod, vyšší nosnost a lepší odolnost, jsou však dražší na výrobu a vyžadují axiální ložiska. Čelní ozubená kola jsou naproti tomu jednodušší, cenově výhodnější a nevytvářejí žádný axiální tah, ale jsou hlučnější a méně schopná zvládat velká zatížení při vysokých rychlostech. Ve společnosti Raydafon Technology Group Co., Limited má naše továrna odborné znalosti a výrobní kapacity k výrobě obou typů ozubených kol podle nejvyšších standardů kvality a můžeme vás vést při výběru optimálního ozubeného kola pro vaši konkrétní aplikaci.

Jste připraveni vybrat správné přesné vybavení pro váš projekt?Kontaktujte Raydafon Technology Group Co., Limited ještě dnesza komplexní konzultaci s výběrem převodovky. Náš tým zanalyzuje vaše požadavky na točivý moment, rychlost, prostor a hluk a doporučí ideální řešení Precision Gear. Nabízíme bezplatné studie proveditelnosti, konkurenceschopné ceny a služby rychlého prototypování.Vyžádejte si nyní bezplatnou konzultaci s výběrem převodového stupně od společnosti Raydafon Technology Group Co., Limited a zajistěte optimální výkon vašeho systému přenosu energie.
