Ozubená spojka

Raydafon vyrábí ozubené spojky pro reálné průmyslové použití – například metalurgické mlýny, důlní dopravníky a čerpadla chemických závodů. Čím vyniká ten náš? Silná nosnost, schopnost opravit malé nesouososti hřídele a spolehlivý výkon, který udrží vaše zařízení v chodu bez škytání. Tyto díly jsme vylepšovali roky, takže získáte součást převodovky, na kterou se můžete spolehnout.

Typy podle struktury

Integrální ozubené spojky: Jedná se o jednodílné konstrukce – žádné další díly k montáži. Perfektní, pokud máte málo místa, jako jsou malé ventilátory nebo vodní čerpadla, kde záleží na každém centimetru. V Raydafonu zde nešetříme na přesnosti; těsné obrábění znamená menší energetické ztráty a hladší provoz.

Dělené ozubené spojky: Vyrobeny ze dvou polovičních spojek a středního konektoru. Nejlepší část? Když potřebujete opravit převodovku nebo motor, nemusíte celý systém rozebírat – stačí sundat dělené části. Vidíme, že se tyto často používají u velkých motorů nebo vysoce výkonných reduktorů, kde je třeba zkrátit prostoje kvůli opravám.

Typy podle případu použití

eneral Industrial Gear Couplings: Toto jsou naše modely „workhorse“. Hodí se pro většinu standardních zařízení, jako jsou dopravní pásy v továrnách nebo míchačky sypkých materiálů. Nejsou potřeba žádné přepychové úpravy – jen jednoduché spojení, které každý den zvládá typické rychlosti a zatížení.

Pevné ozubené spojky: Pro práce, kde je drsné prostředí – vysoké teplo z válcování oceli, chemické výpary nebo prašná těžební místa – používáme speciální materiály a povrchové úpravy. Tyto spojky nekorodují ani se rychle neopotřebovávají, a to ani na metalurgických válcovacích strojích nebo pohonech chemických reaktorů.

Raydafon sídlí v Číně – jsme továrna, výrobce a dodavatel v jednom. To znamená, že kontrolujeme kvalitu od surovin až po hotové díly, žádní prostředníci. Pokud jde o cenu, řekněte nám model, specifikace a počet, který potřebujete – poskytneme vám spravedlivou cenovou nabídku, která odpovídá vašemu rozpočtu, aniž bychom museli obětovat kvalitu.

Co je to ozubená spojka?

Ozubená spojka je v podstatě mechanická část používaná ke spojení dvou hřídelů dohromady. Jeho hlavním úkolem je přenášet točivý moment z jednoho hřídele na druhý a také pomáhá vyrovnávat malé posuny mezi dvěma hřídeli – například když nejsou dokonale vyrovnány axiálně, radiálně nebo pod úhlem. K těmto posunům obvykle dochází kvůli chybám během instalace nebo jen normálnímu pohybu, když zařízení běží. Tyto spojky najdete v mnoha průmyslových strojích, které potřebují stálý přenos síly, ve věcech, jako jsou těžké stroje, hutní zařízení, důlní zařízení a dokonce i některé každodenní mechanické nástroje.

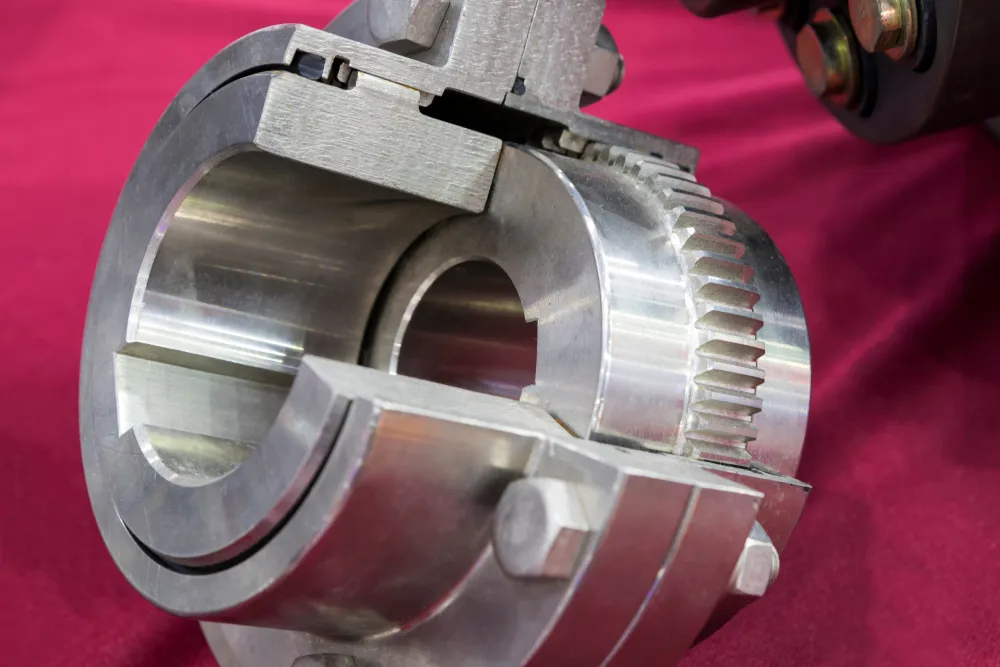

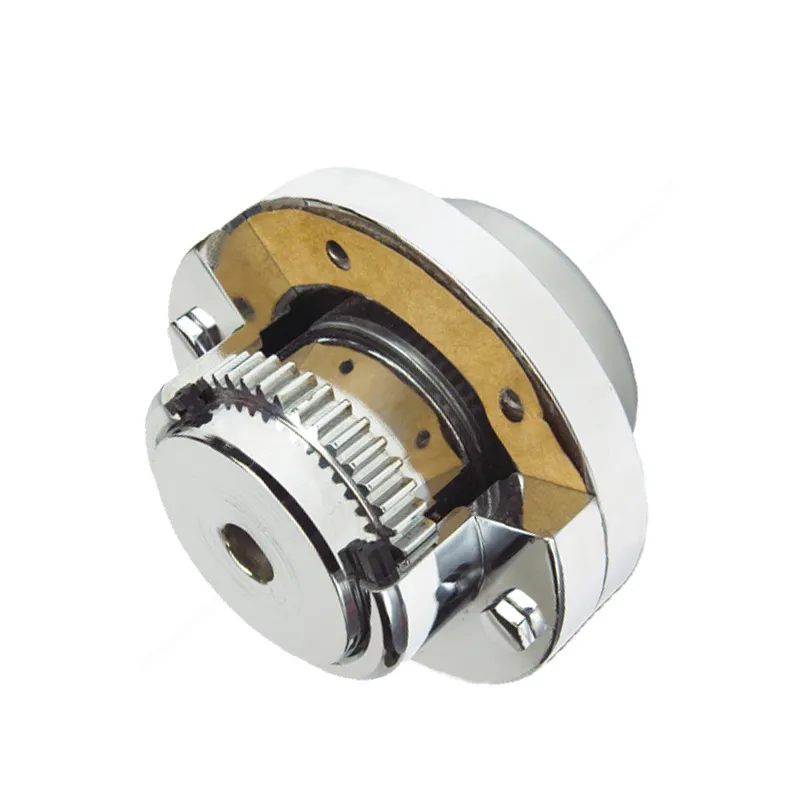

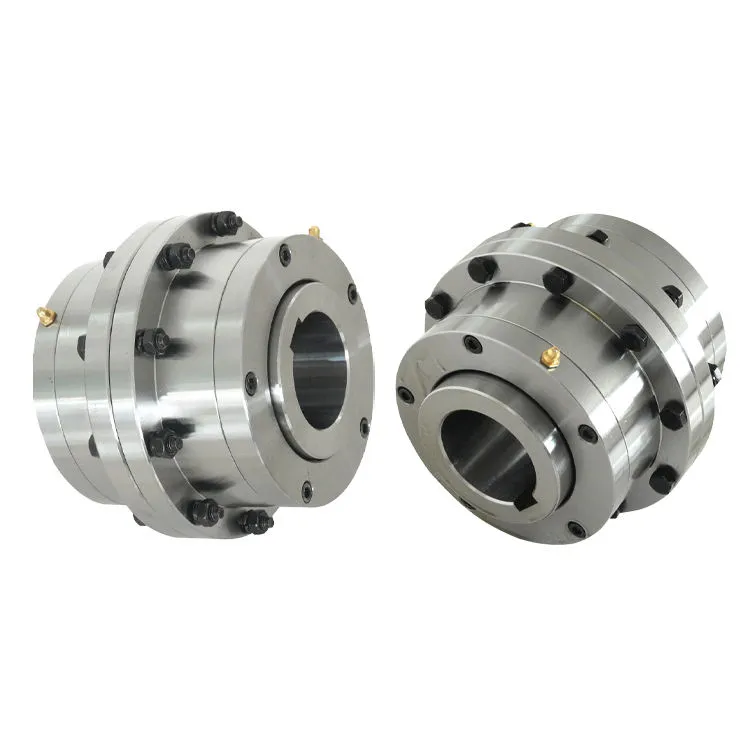

Když se podíváte na to, jak je postavena, typická ozubená spojka má dvě polospojky s vnitřními zuby a dvě objímky s vnějšími zuby. Existuje několik speciálních designů, které vypadají trochu jinak, ale hlavní myšlenka zůstává stejná: vnitřní a vnější zuby se do sebe zamykají a přenášejí sílu. Pouzdra s vnějším ozubením jsou obvykle připevněna k hřídelům, které spojují - buď pomocí klíče, který zapadá do pouzdra i hřídele, nebo je pevně přitlačen na hřídel (to se nazývá interferenční uložení). Polospojky s vnitřními zuby jsou pak sešroubovány dohromady, aby vytvořily plnou pracovní část, která přenáší sílu. Funguje to takto: když se jeden hřídel otáčí, otáčí se k němu připojené pouzdro s vnějším ozubením. Toto pouzdro pak roztočí polospojky s vnitřními zuby, se kterými je v záběru, a tyto polospojky roztáčí druhou hřídel. Takto se energie dostává z jednoho konce na druhý a udržuje celý systém v chodu.

Důvod, proč může opravit tyto malé nesouososti mezi hřídelemi, je celý ve tvaru zubů. Zuby jsou většinou zakřivené (říkají tomu korunkový zub) nebo mají upravený tvar. Tato konstrukce umožňuje, aby se vnitřní a vnější zuby vzájemně trochu pohybovaly, když jsou v záběru. Pokud jsou například dva hřídele trochu radiálně mimo – to znamená, že jeden je mírně na stranu druhého – zakřivené zuby mohou klouzat po šířce zubu. Tímto způsobem zůstanou správně zachyceny a točivý moment se stále přenáší bez problémů. Pokud jsou hřídele vůči sobě pod malým úhlem (úhlová nesouosost), tvarované zuby se tomu také mohou přizpůsobit – stále se dotýkají správným způsobem, takže je spojka méně namáhána nesouosostí.

Při používání ozubené spojky je však třeba pamatovat na některé věci. Protože se zuby pohybují proti sobě, musíte je pravidelně mazat – převodový olej funguje dobře. Toto mazivo dělá několik věcí: snižuje opotřebení zubů, tlumí hluk, když spojka běží, a také zabraňuje korozi kovu a pomáhá chladit věci. Pokud nepoužijete dostatek lubrikantu nebo pokud lubrikant zestárne a přestane fungovat, zuby se rychleji opotřebují a budou příliš horké. Někdy se zuby mohou dokonce slepit (to je odření) nebo se zlomit, což naruší chod zařízení. Další věc: když instalujete spojku, měli byste se pokusit dostat dva hřídele co nejrovnější a zarovnané. I když spojka dokáže opravit malé nesouososti, pokud jsou hřídele daleko – více, než je spojka navržena, aby to zvládla – zvýší to váhu a namáhání spojky, když je v provozu. Spojka se tak rychleji opotřebovává a může dokonce poškodit další části stroje.
