Výměna spojky ozubeného kola tvaru bubnu TGL

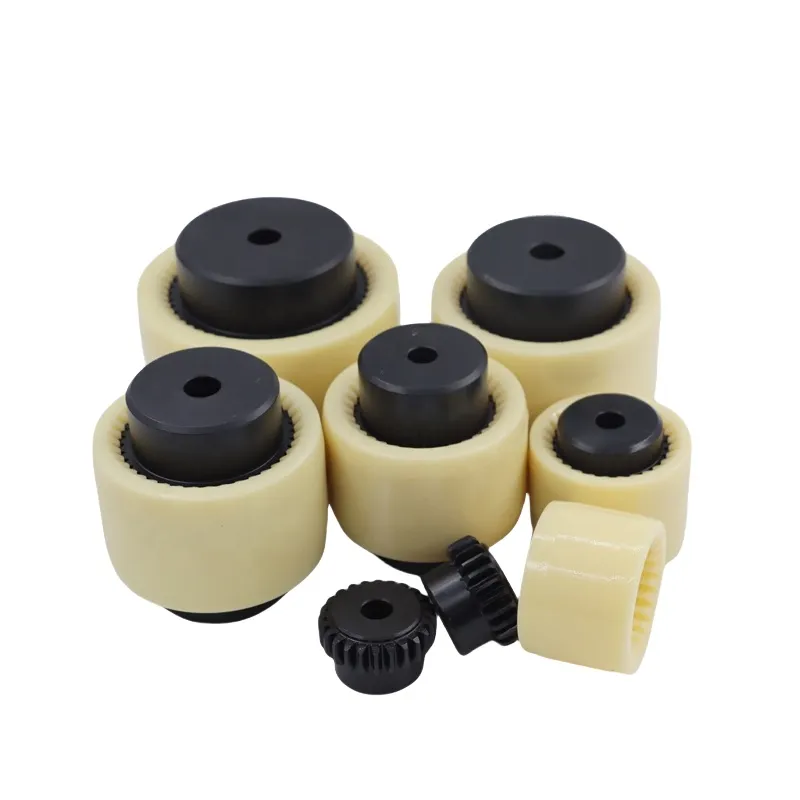

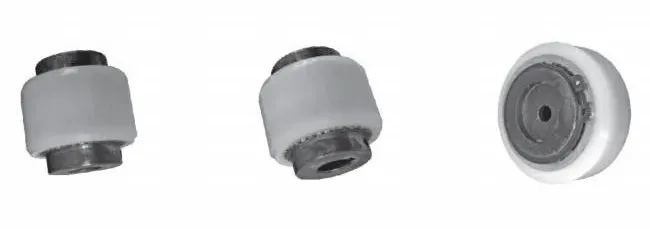

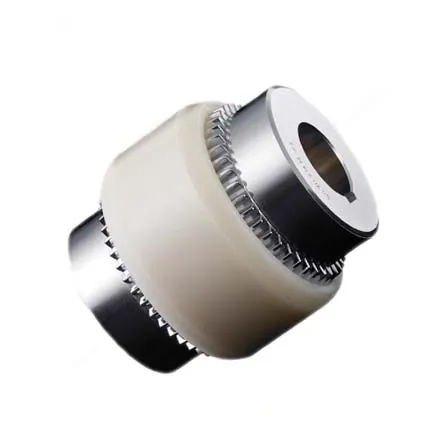

Raydafon TGL Drum-Shaped Gear Coupling je vyroben speciálně pro přenos vysokého točivého momentu v průmyslových zařízeních. Představte si olejová čerpadla, textilní stroje, malé dopravníky – jakékoli zařízení, kde záleží na spolehlivém dodávání točivého momentu, tato spojka zrychluje.

Čím tato nylonová ozubená spojka ve tvaru bubnu vyniká? Dva klíčové bity: zuby ve tvaru bubnu a nylonové pouzdro. Konstrukce ve tvaru bubnu umožňuje zvládnout až 1,5 stupně úhlového vychýlení (super praktické pro vylepšování skutečné instalace), zatímco nylonové pouzdro zvyšuje flexibilitu a houževnatost. Na specifikaci? Utahuje točivý moment 10 N·m až 2500 N·m s velikostí vrtání od 14 mm do 125 mm – takže funguje stejně dobře pro malá, přesná nastavení i pro úlohy středního výkonu.

Pod kapotou je to směs ocelových nábojů a vysoce pevného nylonu. Tato kombinace znamená skvělé tlumení nárazů (už žádné otřesy ovlivňující výkon) a vestavěné samomazání – není třeba zastavovat a neustále dolévat. Není divu, že je oblíbená pro bubnové ozubené spojky specifické pro průmyslové stroje, zejména jako flexibilní bubnová ozubená spojka pro olejová čerpadla. Olejová čerpadla vibrují a často mají malé mezery v seřízení; tato spojka to vše vyhlazuje a udržuje olejový systém v chodu.

Díky přísným výrobním standardům Raydafon běží tiše – dílnu neruší žádné hlasité hučení. A obstojí v lehčích až středně náročných úlohách, den co den. Údržba? Vánek. Nylonové pouzdro odolává korozi a zvládá teploty od -20 °C do +80 °C, takže vynecháte časté kontroly maziva. To výrazně snižuje náklady na údržbu.

Má certifikaci ISO 9001, vyrábí přímo zde v Číně společnost Raydafon a dodává se v každém modelu od TGL1 po TGL12 – ideální pro metalurgii, textil, co si jen vzpomenete. Potřebujete něco na míru? Přizpůsobí velikosti vrtání a jmenovité krouticí momenty, takže získáte zakázkovou nylonovou ozubenou spojku ve tvaru bubnu, která přesně odpovídá vašemu nastavení. Pro textiláky je to také nejlepší volba jako bubnová ozubená spojka pro textilní stroje nenáročná na údržbu – méně prostojů, vyšší produktivita a řešení, které nezruinuje.

Specifikace produktu

Hlavní výhody

Jako hlavní produkt společnosti Raydafon v oblasti průmyslových přenosů je spojka TGL Drum Gear Coupling speciálně navržena tak, aby řešila výzvy efektivního a stabilního mechanického přenosu síly. Kombinuje flexibilní přizpůsobivost, strukturální pevnost a přesnost přenosu, aby odolal náročným provozním požadavkům moderního průmyslového prostředí. Jako vysoce uznávané řešení flexibilních bubnových ozubených spojek v průmyslu začleňujeme do jeho konstrukce četné pokročilé technologie, abychom zajistili stabilní provoz ve složitých a měnících se provozních podmínkách.

Nejvýraznější výhodou spojky bubnu TGL je její výjimečná kapacita přenosu točivého momentu. Tato spojka bubnu s vysokým točivým momentem udržuje efektivní převod i při extrémně velkém zatížení. Je vhodný zejména pro těžké stroje s vysokými energetickými nároky a extrémně vysokými požadavky na nepřetržitý a stabilní provoz, jako jsou válcovací zařízení oceli v hutním průmyslu a drtiče v těžebním průmyslu. Zásadně zabraňuje přerušení výroby způsobené poruchou spojky.

Další klíčovou vlastností je jeho výjimečná adaptabilita na nesouosost při instalaci. Vysoce kompenzovaná konstrukce spojky bubnového ozubeného kola TGL flexibilně pokrývá různé nesouososti, včetně úhlového, paralelního a axiálního nesouososti. To účinně snižuje namáhání připojených součástí zařízení a výrazně snižuje opotřebení při dlouhodobém provozu. To je zvláště důležité u přenosových systémů vysokorychlostních rotačních zařízení, jako jsou ventilátory a čerpadla, což výrazně zlepšuje provozní stabilitu celého systému.

Bubnové spojky TGL jsou mimořádně odolné. Využíváme vysoce pevné, korozivzdorné, vysoce kvalitní materiály a využíváme přesné obráběcí techniky k vytvoření průmyslových, odolných bubnových ozubených spojek. I v náročných provozních podmínkách, jako jsou vysoké teploty a vysoká úroveň prachu, si základní součásti, jako je náboj bubnu, udržují stabilní výkon. Tím se výrazně prodlužuje životnost spojky a zároveň se snižují náklady a prostoje spojené s častou údržbou.

Navíc bubnové ozubené spojky TGL nabízejí významné výhody ve snadné instalaci a údržbě. Jeho modulární konstrukce umožňuje jednoduchou a efektivní montáž a demontáž. Jeho integrovaný mazací systém minimalizuje každodenní údržbu, což z něj činí ukázkový příklad bubnové ozubené spojky nenáročné na údržbu. Tato výhoda zlepšuje provozní efektivitu pro aplikace od přenosu na výrobní lince ve zpracovatelském průmyslu až po podporu generátorů v energetickém sektoru.

Celkově je bubnová ozubená spojka TGL se svými četnými výhodami, včetně přenosu vysokého točivého momentu, vysoké kompenzace nesouososti, silné přizpůsobivosti prostředí a pohodlné obsluhy a údržby, výkonný převodový nástroj vhodný pro širokou škálu scénářů, který pomáhá uživatelům v různých průmyslových odvětvích zvýšit spolehlivost zařízení a účinně zlepšit efektivitu výroby a provozu.

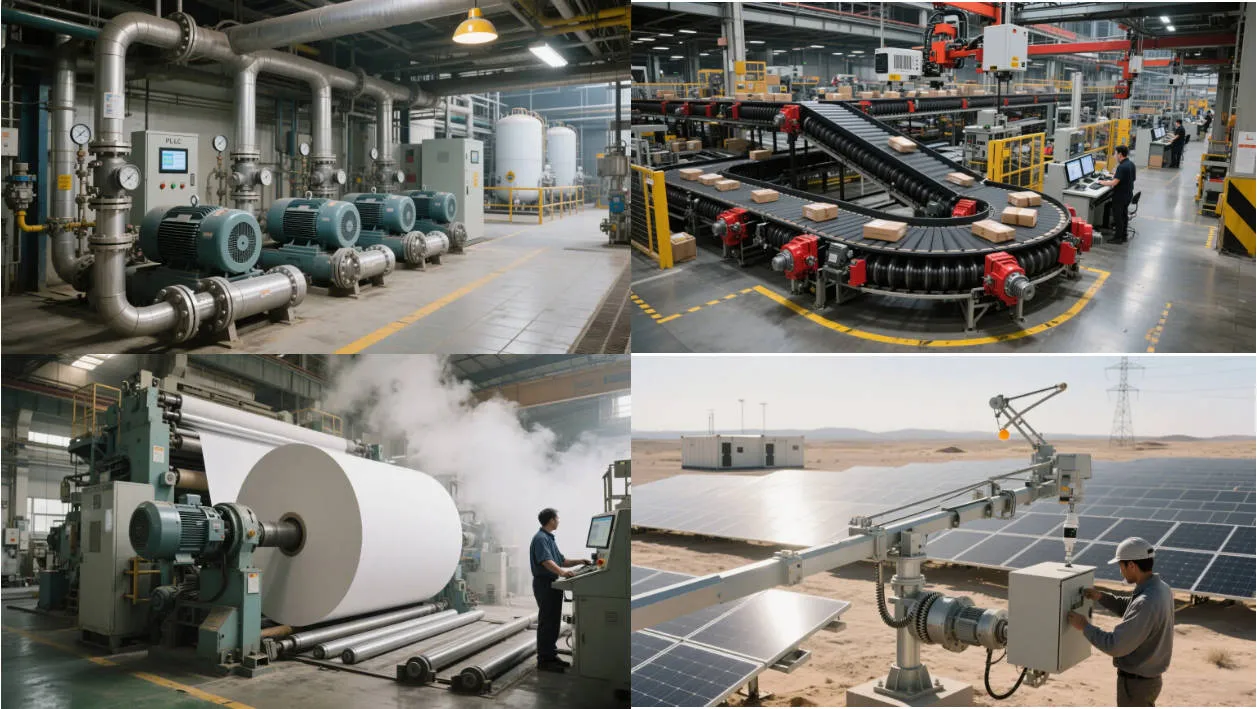

Aplikační scénáře

Bubenová ozubená spojka TGL není běžná mechanická spojovací součást; spíše slouží jako vysoce adaptabilní „silový most“ v průmyslových přenosových systémech. Jeho základní hodnota spočívá v jeho schopnosti nejen stabilně přenášet točivý moment, ale také flexibilně řešit různé problémy s nesouosostí, ke kterým dochází během provozu zařízení, což jej činí velmi oblíbeným v průmyslových scénářích, kde je vyžadována vysoká přesnost a stabilita přenosu. Díky své robustní konstrukci tato pružná bubnová ozubená spojka zachovává účinný převod i při nepřetržitém zatížení a stává se nepostradatelnou klíčovou součástí mnoha výrobních linek.

V průmyslových odvětvích s velkým zatížením, jako je těžba a metalurgie – kde zařízení pracují s extrémně vysokým kroutícím momentem – bubnová ozubená spojka TGL často funguje jako bubnová ozubená spojka s vysokým kroutícím momentem pro důlní aplikace, která se zabývá spojováním hřídelových systémů v základních zařízeních, jako jsou drtiče a kulové mlýny. Při enormním dynamickém zatížení a vysokofrekvenčních vibracích nejen stabilně přenáší výkon, ale díky svému konstrukčnímu řešení také zmírňuje nárazy způsobené nesouosostí hřídele, čímž zásadně snižuje riziko selhání zařízení v důsledku nesouososti a zajišťuje nepřetržitý provoz výrobních linek 24 hodin denně, 7 dní v týdnu.

Bubnová ozubená spojka TGL je také široce používána v procesech dopravy tekutin v chemickém a petrochemickém průmyslu, zvláště vhodná pro různá čerpadla a kompresory. Jako pružná ozubená spojka ve tvaru bubnu pro korozně odolné pracovní podmínky funguje stabilně v kyselém a alkalickém prostředí: na jedné straně absorbuje nárazová zatížení při spouštění a provozu zařízení; na druhé straně kompenzuje tepelnou roztažnost a smršťování šachtových systémů způsobené změnami teploty média. To účinně prodlužuje životnost klíčových zařízení, jako jsou odstředivá čerpadla a pístové kompresory, a snižuje náklady na údržbu při vysokotlakých provozních podmínkách.

Dopravníkové systémy v logistice, skladování a výrobě patří také mezi „primární bojiště“ pro bubnové ozubené spojky TGL. V převodových systémech pásových dopravníků a řetězových dopravníků se transformuje na ozubenou spojku bubnového tvaru se schopností kompenzace vysoké nesouososti, která snadno řeší problémy s nesouosostí hřídele způsobenou nerovnoměrným hromaděním materiálu a mírnou deformací rámu a zároveň zajišťuje stabilní přenos síly na dopravníkové bubny. Tato funkce výrazně snižuje četnost odstávek pro údržbu dopravníků a umožňuje efektivnější tok materiálu ve výrobních linkách.

I v novém energetickém sektoru vykazuje bubnová ozubená spojka TGL jedinečné výhody. V pohonných mechanismech solárních sledovacích systémů a převodových řetězech malých větrných turbín působí jako přesně nastavitelná bubnová ozubená spojka. Díky své schopnosti mikroúhlové kompenzace koriguje menší nesouososti během provozu zařízení a přizpůsobuje se občasným kolísání točivého momentu způsobenému kolísáním větrných a solárních zdrojů – pomáhá zlepšit účinnost přeměny energie a zajišťuje stabilnější a spolehlivější provoz celého nového energetického systému.

Aplikační scénáře bubnových ozubených spojek TGL se stále rozšiřují, od dopravníkových válečků v montážních linkách pro automobily až po přenosové systémy papírenských strojů v papírnách. Spoléhá se na své dvě hlavní výhody – „vysokou odolnost“ a „snadnou integraci“ – přizpůsobuje se individuálním přenosovým potřebám různých průmyslových odvětví. Dá se říci, že kdykoli průmyslová výroba vyžaduje přenos točivého momentu a řešení nesouososti hřídele, přichází do hry tato adaptabilní ozubená spojka TGL ve tvaru bubnu pro více scénářů, která pomáhá podnikům zlepšit efektivitu výroby a snížit celkové náklady na provoz a údržbu zařízení.
