Proč je odolnost proti korozi důležitá pro zemědělské hydraulické válce?

V typickém období sklizně může zemědělský hydraulický válec zacyklit až 20 000krát, přičemž pracuje pod tlakem přesahujícím 200 barů. Tyč válce se neustále vysouvá a zasouvá přes zbytky plodin, půdní prach a zbytky chemikálií. Hnojiva obsahují amonné soli, které jsou vysoce korozivní. Pesticidy často obsahují sloučeniny síry, které napadají kovové povrchy. Vlhkost z ranní rosy a závlahové vody vytváří dokonalé prostředí pro elektrochemickou korozi. Kombinace opakovaného mechanického cyklování a neustálého působení chemikálií činí ze zemědělských válců nejnáročnější hydraulické aplikace v jakémkoli průmyslovém odvětví.

Průmyslové údaje naznačují, že poruchy související s korozí tvoří přibližně 35 % všech výměn hydraulických válců v zemědělském zařízení. Ekonomický dopad daleko přesahuje náklady na náhradní součásti. Selhání válce během vrcholné sezóny sklizně může vyřadit sklízecí mlátičku z provozu na 8–12 hodin, což představuje ušlý zisk 1 500 – 3 000 USD za hodinu prostoje. Tento článek poskytuje systematickou technickou analýzu toho, proč je odolnost proti korozi pro zemědělství kritickáhydraulické válce. Zkoumá korozní mechanismy, jejich dopad na výkon válců, strategie výběru materiálů, technologie ochranných povlaků a vztah mezi odolností proti korozi a celkovými náklady na vlastnictví. Analýza je založena na údajích o poruchách v terénu, laboratorních testech koroze a průmyslových standardech pro zemědělské hydraulické komponenty.

Obsah

• 1. Korozní mechanismy a faktory prostředí
• 2. Vliv koroze na výkon a bezpečnost hydraulického válce
• 3. Výběr materiálu pro odolnost proti korozi
• 4. Technologie povrchové ochrany a nátěrové systémy
• 5. Odolnost proti korozi a celkové náklady na vlastnictví
• 6. Často kladené otázky (FAQ)
• 7. Závěr

1. Korozní mechanismy a faktory prostředí

Zemědělské hydraulické válce jsou vystaveny jedinečné agresivní kombinaci environmentálních stresorů. Na rozdíl od průmyslových hydraulických aplikací, kde jsou podmínky prostředí relativně kontrolované, zemědělská zařízení pracují na otevřených polích, kde je vystavení vlhkosti, chemikáliím a abrazivním materiálům nepřetržité. Následující analýza identifikuje primární korozní mechanismy a specifické faktory prostředí, které je urychlují.

Mechanismus koroze 1: Jednotná koroze (obecná koroze).Toto je nejběžnější forma koroze na povrchu válců, ke které dochází, když je holá ocel vystavena vlhkosti a kyslíku. Rychlost reakce je urychlena přítomností elektrolytů, jako jsou soli obsažené v hnojivech. Korozní produkt (rez) je porézní a netvoří ochrannou bariéru, což umožňuje nekontrolované pokračování procesu koroze. V testu provedeném naší továrnou vykazovala standardní válcová tyč z uhlíkové oceli vystavená 5% roztoku síranu amonného při 25 °C měřitelnou povrchovou důlkovou korozi během 72 hodin.

Mechanismus koroze 2: Důlková koroze.Důlková koroze je lokalizovaná forma koroze, která vytváří na kovovém povrchu malé dutiny nebo otvory. Je zvláště nebezpečný, protože může proniknout hluboko do kovu, zatímco okolní povrch zůstává z velké části nedotčený. Pitování je iniciováno lokálním porušením ochranné oxidové vrstvy na povrchu oceli, často způsobeným chloridovými ionty z hnojiv nebo pesticidů. Jakmile jsou iniciovány, mohou se důlky rychle šířit kombinovanými účinky mechanického namáhání a korozního napadení. U hydraulického válce harvestoru pracujícího v podmínkách vysokého cyklu může jedna jáma fungovat jako bod koncentrace napětí, což vede k iniciaci únavové trhliny a případnému zlomení tyče.

Mechanismus koroze 3: Korozní praskání pod napětím (SCC).SCC je kombinovaný účinek tahového napětí a korozního prostředí. To je zvláště důležité pro tyče hydraulických válců, které jsou během provozu trvale namáhány tahem. SCC může šířit trhliny výrazně rychleji než čistě mechanická únava, což vede k náhlému a neočekávanému selhání. Je známo, že chloridové ionty a prostředí s vysokým pH podporují u některých jakostí oceli SCC.

Mechanismus koroze 4: Galvanická koroze.K tomu dochází, když jsou dva různé kovy v elektrickém kontaktu v přítomnosti elektrolytu. V hydraulickém válci může dojít ke galvanické korozi mezi tyčí válce (typicky kalená ocel) a pístem nebo koncovým uzávěrem (často litina nebo hliník). Závažnost závisí na rozdílu elektrochemického potenciálu mezi kovy a vodivosti elektrolytu. V zemědělském prostředí, kde je zařízení často vystaveno solným hnojivům, může být významným faktorem galvanická koroze.

Údaje z terénu: Míra koroze v různých zemědělských prostředích.

Ve společnosti Raydafon Technology Group Co., Limited jsme analyzovali data o selhání koroze z více než 500 vrácených zemědělských válců za období pěti let. Data ukazují, že nejběžnějšími místy koroze jsou povrch pístnice (zejména v oblasti, která zůstává obnažena při zatažení válce), závity oček tyče a drážky těsnění. Na základě této analýzy jsme vyvinuli specifikaci odolnosti proti korozi, která se zabývá každou z těchto poruchových zón. Specifikace zahrnuje výběr materiálu, povrchovou úpravu a konstrukční úpravy, které minimalizují riziko poškození korozí.

2. Vliv koroze na výkon a bezpečnost hydraulického válce

Koroze není pouze kosmetický problém; má přímý, kvantifikovatelný vliv na výkon, spolehlivost a bezpečnost zemědělských hydraulických válců. Následující analýza identifikuje primární mechanismy degradace výkonu a jejich důsledky pro operace sklízení.

Snížení výkonu 1: Selhání těsnění a vnitřní netěsnost.Koroze na povrchu tyče válce vytváří mikroskopické nedokonalosti, které odírají těsnění tyče během každého vysouvacího a zatahovacího cyklu. Tyto částice opotřebení těsnění spolu s korozními produkty pronikají do hydraulického systému a způsobují další poškození čerpadel a ventilů. Studie provedená naší továrnou zjistila, že válcová tyč s povrchovými důlky přesahujícími hloubku 0,05 mm může zvýšit míru opotřebení těsnění až o 400 % ve srovnání s hladkým povrchem bez koroze. Výsledný vnitřní únik snižuje účinnost válce, což vyžaduje vyšší hydraulický tlak pro dosažení stejné výstupní síly. To se projevuje zvýšenou spotřebou paliva a sníženým výkonem dostupným pro další hydraulické funkce na harvestoru.

Snížení výkonu 2: Zvýšené tření a lepení.Produkty koroze, zejména oxid železa (rez), jsou abrazivní částice, které zvyšují tření mezi pístnicí a ložiskem válce. Toto zvýšené tření může způsobit zadření nebo chvění válce během provozu, což vede k trhanému pohybu a snížené přesnosti ovládání. U sklizňového zařízení, které vyžaduje hladké a přesné polohování (jako je ovládání výšky žací lišty), může tato degradace významně ovlivnit kvalitu plodin a efektivitu sklizně. V závažných případech může zvýšené tření překonat dostupnou hydraulickou sílu, což způsobí, že se válec nevysune nebo zasune.

Snížení výkonu 3: Snížená statická pevnost.Koroze zmenšuje nosný průřez tyče a trubky válce. Pro válcovou tyč o průměru 50 mm představuje 0,5 mm rovnoměrná vrstva koroze 2% zmenšení plochy průřezu, což snižuje tažnou kapacitu tyče přibližně o 2%. Lokalizovaný důlek však vytváří faktory koncentrace napětí (Kt), které mohou snížit únavovou pevnost tyče o 50 % nebo více, v závislosti na hloubce důlku a geometrii. Toto je mechanismus, který vede k náhlým zlomeninám tyčí ve sklízecím zařízení, často bez významného předchozího varování.

Bezpečnostní degradace: Únik vysokotlakého oleje.Když koroze pronikne stěnou trubky válce nebo poškodí těsnění pístnice, vytvoří cestu pro únik vysokotlakého hydraulického oleje. Tento proud oleje může způsobit vážné zranění operátorům, pokud jsou v cestě spreje. Kromě toho úniky ropy na pole způsobují problémy s kontaminací životního prostředí a potenciální nebezpečí uklouznutí. Průmyslovým standardem pro selhání hydraulického válce je, že režim selhání musí být „bezpečný proti selhání“, což znamená, že válec nesmí vytvářet podmínky, které by mohly zranit obsluhu nebo poškodit sousední zařízení. Poruchy způsobené korozí, ke kterým dochází bez předchozího varování, jsou jasným porušením této zásady.

Ekonomický dopad: prostoje a náklady na opravy.

** Na základě sklízecí mlátičky v hodnotě 500 000 USD v provozu 24 hodin během vrcholné sezóny sklizně pšenice.

3. Výběr materiálu pro odolnost proti korozi

Výběr materiálu pro zemědělské hydraulické válce musí vyvažovat odolnost proti korozi, mechanickou pevnost, odolnost proti opotřebení a náklady. Neexistuje jediný materiál, který by optimalizoval všechny tyto faktory, a proto proces výběru zahrnuje kompromisy na základě konkrétní aplikace a provozního prostředí. Tato část zkoumá materiály používané v komponentech hydraulických válců Harvester a jejich odolnost proti korozi.

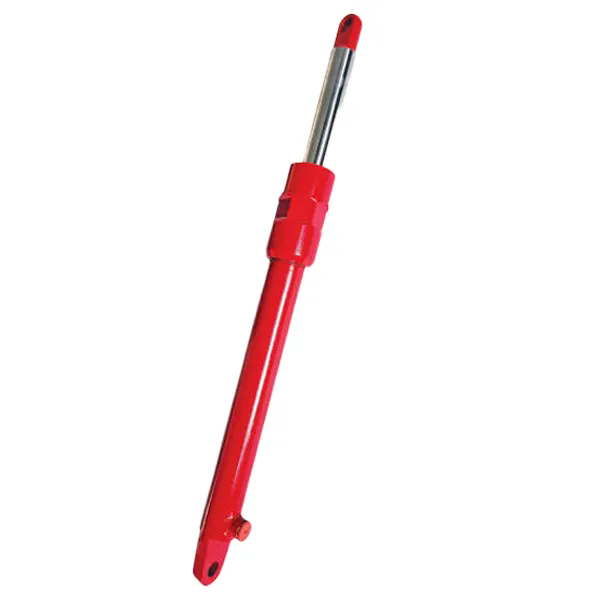

Materiály pístnice:Pístní tyč je nejkritičtější součástí hydraulického válce Harvester, protože je přímo vystavena vnějšímu prostředí. Nejběžnějším materiálem pro zemědělské tyče válců je indukčně kalená a tvrdě chromovaná uhlíková ocel (typicky AISI 1045 nebo ekvivalent). To poskytuje dobrou rovnováhu mezi pevností a ochranou proti korozi při nízkých nákladech. Korozní odolnost tohoto systému zajišťuje především tvrdé chromování, které má tloušťku typicky 20-40μm. Pochromování má však vlastní mikrotrhliny, které mohou umožnit korozivnímu napadení dosáhnout až k podkladové oceli, což vede k důlkové korozi a případnému selhání.

Pro náročnější aplikace jsou k dispozici alternativní materiály. Třídy nerezové oceli, jako je 316L, poskytují vynikající odolnost proti korozi, ale mají nižší pevnost a vyšší cenu materiálu než uhlíková ocel. Pro aplikace, kde je hlavním problémem koroze, často doporučujeme tyče z nerezové oceli s pasivační úpravou po opracování. Třetí možností je použití nikl-chromovaných tyčí, které poskytují dvouvrstvý ochranný systém se zlepšenou odolností proti korozi ve srovnání se standardním chromováním. Následující tabulka porovnává korozní odolnost běžných tyčových materiálů.

Materiály válcových trubek:Trubka válce je obvykle vyrobena z bezešvé ocelové trubky tažené za studena (ST52.4 nebo ekvivalentní) s leštěným vnitřním povrchem. Trubka je chráněna proti vnější korozi nátěrem nebo práškovým lakováním. Vnitřní koroze je obecně méně znepokojující, protože trubka je neustále smáčena hydraulickým olejem, který poskytuje určitý stupeň ochrany. Pokud však dojde ke kontaminaci oleje vodou (kondenzát z teplotních výkyvů), může dojít k vnitřní korozi.

Materiály pístu a koncovky:Tyto součásti jsou obvykle vyráběny z tvárné litiny (GJS 400-15) nebo kované oceli. Odolnost těchto materiálů proti korozi je méně kritická než u tyče, protože nejsou přímo vystaveny vnějšímu prostředí. Koroze v drážkách těsnění však může narušit integritu těsnění, což vede k úniku.

Porovnání odolnosti proti korozi materiálů válců.

Naše továrna v Raydafon udržuje specifikace materiálů, které definují minimální přijatelnou odolnost proti korozi pro každou součást. Pro standardní zemědělské aplikace doporučujeme použití indukčně kalených ocelových tyčí 1045 s tvrdým chromováním a niklovou podložkou. Pro aplikace, kde bude válec vystaven hnojivu, pesticidům nebo solným podmínkám, doporučujeme upgradovat na tyče a trubky z nerezové oceli 316L.

4. Technologie povrchové ochrany a nátěrové systémy

Kromě výběru materiálu hrají rozhodující roli v odolnosti zemědělských hydraulických válců proti korozi technologie povrchové ochrany. Účinnost nátěrového systému závisí na několika faktorech: složení nátěru, příprava podkladu, proces nanášení a tloušťka nátěru. Tato část shrnuje technologie primárního nátěru používané v průmyslu a představuje výsledky zrychlených korozních zkoušek prováděných naší továrnou.

Tvrdé chromování (galvanický chrom).Tvrdé chromování je průmyslovým standardem pro tyče hydraulických válců. Chromová vrstva poskytuje vynikající odolnost proti opotřebení, nízké tření a střední odolnost proti korozi. Tloušťka vrstvy chromu je typicky 20-40μm. Nevýhodou tvrdého chromování je vlastní poréznost nánosu chrómu. Mikrotrhliny v chromové vrstvě mohou umožnit pronikání vlhkosti k ocelovému podkladu, což vede k lokalizované korozi v trhlinách. Aby se to zmírnilo, někteří výrobci nanášejí před vrstvu chromu niklovou podkladovou vrstvu, která poskytuje korozní bariéru. Kombinace nikl-chromového pokovení poskytuje výrazně lepší odolnost proti korozi než samotný chrom.

Niklování (bezelektrický nikl).Bezproudové niklování je proces chemického nanášení, který vytváří jednotný, tvrdý a korozi odolný povlak. Niklový povlak je neporézní a poskytuje vynikající ochranu proti korozi. Bezproudový nikl se často používá na součásti, které vyžadují vysokou odolnost proti korozi, ale nepodléhají silnému opotřebení. Tloušťka povlaku je typicky 10-25μm. U hydraulického válce harvestoru se někdy používá bezproudový nikl na povrchu tyče u špičkových jednotek.

Tepelné nástřiky (keramika, karbid, kov).Procesy tepelného nástřiku, jako je HVOF (High Velocity Oxy-Fuel), nanášejí povlaky poháněním roztavených nebo poloroztavených částic na substrát. Povlaky z karbidu wolframu poskytují při správném utěsnění vynikající odolnost proti opotřebení a dobrou odolnost proti korozi. Keramické povlaky (oxid chrómu, oxid hlinitý) poskytují výjimečnou odolnost proti korozi a tvrdost, ale mohou být křehčí než kovové povlaky.

Systémy lakování a práškového lakování.Primární antikorozní ochranu vnějších povrchů trubky válce a koncovek zajišťují nátěrové a práškové lakovací systémy. Nátěrový systém se typicky skládá ze základního nátěru, mezivrstvy a vrchního nátěru. Základní nátěr poskytuje přilnavost a počáteční ochranu proti korozi, mezivrstva poskytuje tloušťku a bariérové ​​vlastnosti a vrchní nátěr poskytuje odolnost proti UV záření a estetický vzhled. Celková tloušťka povlaku pro zemědělské válce je typicky 80-120 μm.

Níže uvedená tabulka shrnuje výsledky testů odolnosti proti korozi pro různé nátěrové systémy na základě testování solnou mlhou (ASTM B117) a testování cyklické koroze (ISO 11997).

Na základě těchto výsledků testů a údajů o výkonu v terénu naše továrna vyvinula standardní specifikaci povlaku pro hydraulický válec harvestoru. Pro tyč doporučujeme systém pokovování nikl-chrom s tloušťkou niklové podkladové vrstvy 10-12μm a vrchní vrstvou chromu 25-30μm. Pro venkovní povrchy doporučujeme třívrstvý nátěrový systém (základní nátěr bohatý na zinek, epoxidový mezivrstva a polyuretanový vrchní nátěr) o celkové tloušťce 100-120μm. Tato specifikace poskytuje optimální rovnováhu mezi antikorozní ochranou a cenou a u tohoto systému máme zdokumentovanou životnost přesahující 5 000 hodin.

5. Odolnost proti korozi a celkové náklady na vlastnictví

Rozhodnutí investovat do zvýšené odolnosti proti korozi u zemědělských hydraulických válců je v zásadě ekonomické. Materiály a nátěrové systémy vyšší specifikace mají sice vyšší počáteční náklady, ale mohou snížit celkové náklady na vlastnictví během životního cyklu zařízení. Tato část představuje metodologii pro hodnocení ekonomického dopadu odolnosti proti korozi a poskytuje kvantitativní analýzu založenou na reálných provozních podmínkách.

Model celkových nákladů na vlastnictví:TCO pro hydraulický válec zahrnuje počáteční pořizovací náklady, náklady na preventivní údržbu, náklady na náhradní díly, náklady na práci při opravách a ekonomický dopad prostojů. Odolnost proti korozi ovlivňuje každý z těchto nákladových prvků. Válec se špatnou odolností proti korozi bude mít vyšší náklady na údržbu, častější opravy, kratší životnost a delší prostoje než válec se zvýšenou ochranou proti korozi. Analýza TCO by měla také zohlednit nepřímé náklady spojené s poruchami na poli, jako je poškození plodin v důsledku poruchy zařízení a bezpečnostní incidenty.

Ekonomická analýza investice odolnosti proti korozi:Provedli jsme analýzu TCO pro tři konfigurace hydraulických válců kombajnu používané na kombajnu o výkonu 300 HP pracujícím v typickém zemědělském prostředí Středozápadu USA. Konfigurace byly: (a) standardní ochrana proti korozi (tyč 1045 + tvrdý chrom; standardní barva); (b) zvýšená ochrana proti korozi (tyč 1045 + nikl-chrom; práškový lak); a (c) maximální ochrana proti korozi (tyč 316L + bezproudový nikl; prémiový lakovací systém).

Analýza byla provedena v průběhu 10letého životního cyklu zařízení za předpokladu 500 hodin provozu za rok (2 500 hodin za sezónu, přičemž 5 sezón představuje typickou životnost sklízecí mlátičky před výměnou). Náklady na prostoje byly odhadnuty na 1 500 USD za hodinu na základě průměrných provozních nákladů na sklízecí mlátičku o výkonu 300 HP.

Analýza ukazuje, že investice do zvýšené ochrany proti korozi přináší významnou ekonomickou návratnost. Maximální ochranný válec, přestože měl více než dvojnásobek počátečních nákladů na standardní válec, snížil TCO o 38 250 USD za období 10 let. Posílený ochranný válec zajistil snížení TCO o 25 500 USD. Těchto úspor je dosaženo především menším počtem výměn a snížením nákladů na prostoje. NaRaydafon Technology Group Co., Limitedposkytujeme našim zákazníkům analýzy TCO pro jejich konkrétní aplikace, které jim pomohou přijímat informovaná rozhodnutí o nákupu.

6. Často kladené otázky (FAQ)

Otázka 1: Jak mohu zjistit, zda koroze začíná ovlivňovat můj válec, než selže?

Odpověď: Existuje několik vizuálních a výkonnostních indikátorů počátku koroze. Na pístnici hledejte následující znaky: přítomnost rezavě zbarvených pruhů nebo skvrn na povrchu pístnice, když je válec zatažen; viditelné důlky, které budou na dotek drsné a mohou být viditelné jako malé tmavé skvrny; a snížená hladkost povrchu tyče, kterou lze pocítit posunutím nehtu po tyči. Pokud jde o výkon, můžete zaznamenat zvýšenou netěsnost těsnění, která se projevuje stékáním oleje z těsnění tyče válce, zvýšenou provozní hlučnost v důsledku vyššího tření a sníženou provozní rychlost. Pokud je přítomen některý z těchto příznaků, láhev by měla být zkontrolována a v případě potřeby opravena.

Otázka 2: Jaká je typická životnost zemědělského hydraulického válce odolného proti korozi?

Odpověď: Životnost dobře navrženého a vyrobeného zemědělského hydraulického válce s odpovídající ochranou proti korozi je typicky 3 000-5 000 hodin provozu. U válců se zvýšenou ochranou proti korozi (jako jsou nikl-chromové tyče a práškové lakování) lze životnost prodloužit na 7 000-10 000 hodin. Tyto údaje jsou založeny na údajích o výkonu v terénu shromážděných naší továrnou a podléhají specifickým provozním podmínkám a postupům údržby uživatele. Pravidelná údržba je nezbytná pro maximální životnost.

Otázka 3: Mohu dodatečně vybavit standardní válec součástmi odolnými proti korozi?

Odpověď: Ano, standardní válec je možné dodatečně vybavit součástmi odolnými proti korozi, ale rozsah dodatečné montáže závisí na požadovaném stupni ochrany. Nejkritičtější komponentou pro upgrade je pístnice. Nahrazení standardní chromové tyče tyčí z nikl-chromu nebo tyče z nerezové oceli může výrazně zlepšit odolnost proti korozi. Kromě toho může být exteriér přelakován nebo práškově lakován, aby se zvýšila ochrana trubky. Úplná modernizace však může stát téměř tolik jako nová tlaková láhev, takže ekonomické odůvodnění je třeba posuzovat případ od případu. Naše továrna nabízí jak kompletní výměnu válce, tak možnosti upgradu komponent.

Otázka 4: Jsou zemědělské válce z nerezové oceli vždy lepší než uhlíková ocel s povlakem?

Odpověď: Ne nutně. Lahve z nerezové oceli (316L nebo 17-4PH) nabízejí vynikající odolnost proti korozi a mohou být nákladově efektivní v těžkých korozních prostředích. Jsou však výrazně dražší než uhlíková ocel s ochrannými povlaky a nemusí být nutné pro všechny aplikace. Nerezová ocel má navíc nižší únavovou pevnost než uhlíková ocel při srovnatelných úrovních tvrdosti, což může ovlivnit životnost válce při vysokocyklových aplikacích. Naším doporučením je výběr materiálu a nátěrového systému na základě konkrétního provozního prostředí a předpokládané životnosti. Pro tento výběr můžeme provést posouzení rizika koroze.

Otázka 5: Jaké postupy údržby prodlužují životnost zemědělských hydraulických válců?

Odpověď: Následující postupy údržby jsou účinné pro prodloužení životnosti zemědělských hydraulických válců: po každém provozním dni otřete odkrytou tyč čistým hadříkem, abyste odstranili korozivní zbytky; naneste tenkou vrstvu lehkého oleje nebo inhibitoru koroze na exponovaný povrch tyče; měsíčně kontrolujte povrch tyče, zda nejeví známky důlků nebo rýh; pravidelně kontrolujte vnější stranu trubky válce, zda nejeví známky koroze; naplánujte výměnu těsnění tyčí a stěračů na základě doporučení výrobce; a implementovat program testování hydraulického oleje pro monitorování stavu oleje a detekci kontaminace. Tyto postupy v kombinaci s použitím vysoce kvalitních válců odolných proti korozi mohou výrazně prodloužit životnost.

7. Závěr

Odolnost proti korozi je základním požadavkem na zemědělské hydraulické válce, které pracují v náročných prostředích moderních zemědělských provozů. Kombinace mechanického namáhání, vystavení chemikáliím a vlhkosti prostředí vytváří podmínky, které mohou rychle degradovat nechráněné válce, což vede ke snížení výkonu, zvýšeným nákladům na údržbu a neočekávaným prostojům během kritických období sklizně. Jak ukázala analýza v tomto článku, ekonomický dopad poruch souvisejících s korozí daleko přesahuje náklady na náhradní díly. Celkové náklady na vlastnictví válců odolných proti korozi jsou obvykle nižší než u standardních válců, pokud vezmeme v úvahu celý životní cyklus.

Klíč k dosažení adekvátní odolnosti proti korozi spočívá v kombinaci faktorů: výběr materiálů, které jsou kompatibilní s konkrétním provozním prostředím, aplikace vhodných ochranných nátěrů a navržení tlakové láhve tak, aby byly minimalizovány oblasti zranitelnosti. Naše továrna ve společnosti Raydafon Technology Group Co., Limited vyvinula komplexní přístup k odolnosti proti korozi, který řeší každý z těchto faktorů. Výsledkem jsou zemědělské hydraulické válce, které poskytují spolehlivou životnost v nejnáročnějších aplikacích. Pokračujeme ve výzkumu a implementaci nových technologií ochrany proti korozi, abychom dále prodloužili životnost našich produktů.

Kontaktujte Raydafon Technology Group Co., Limitedk prodiskutování vašich specifických požadavků na odolnost proti korozi.
