Jaké výrobní procesy zajišťují vysokou přesnost přesných ozubených kol?

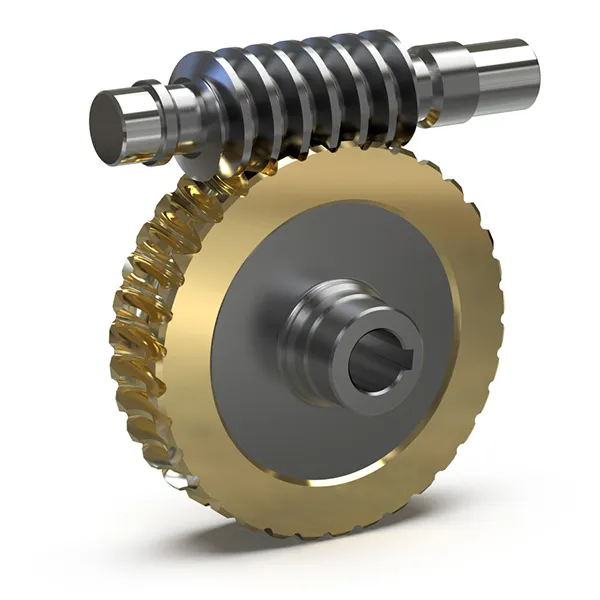

Přesné převodyjsou páteří bezpočtu průmyslových aplikací, od automobilových převodovek a leteckých pohonů až po robotiku a větrné turbíny. Přesnost těchto převodů přímo ovlivňuje účinnost systému, hluk, vibrace a životnost. Jaké výrobní procesy však zajišťují vysokou přesnost potřebnou pro tyto náročné aplikace? Odpověď spočívá v pečlivě uspořádané sekvenci obrábění, tepelného zpracování a dokončovacích operací, z nichž každý přispívá ke konečné geometrii a celistvosti povrchu ozubeného kola. Ve společnosti Raydafon Technology Group Co., Limited naše továrna vyrábí Precision Gear již více než dvě desetiletí a naše procesy jsme zdokonalili, abychom dosáhli stupně kvality ozubení až do DIN 5 nebo AGMA 12, s odchylkami profilu zubů menšími než 2 mikrometry. Tento článek prozkoumá klíčové výrobní procesy – od přípravy polotovaru po finální kontrolu –, které umožňují výrobu vysoce přesných ozubených kol, a podělíme se o technické parametry a opatření kontroly kvality, které jsou základem našeho úspěchu.

Cesta k vysoce přesnému Precision Gear začíná důkladným pochopením funkčních požadavků ozubeného kola: točivého momentu, rychlosti, zatížení a provozního prostředí. Na základě těchto parametrů vybereme vhodný materiál – typicky vysoce kvalitní legované oceli, jako je 20CrMnTi, 18CrNiMo7-6 nebo SAE 8620 – a poté aplikujeme sekvenci procesů, které zahrnují: kování nebo obrábění polotovaru, odvalování nebo tvarování zubů, tepelné zpracování pro zvýšení pevnosti a odolnosti povrchu k dosažení konečného povrchu a konečné broušení. Každý z těchto kroků musí být přísně kontrolován se specifickými řeznými parametry, rychlostmi broušení a kontrolními protokoly, aby bylo zajištěno, že konečné přesné ozubené kolo splňuje nebo překračuje požadované specifikace. V tomto komplexním průvodci rozebereme každý proces, poskytneme podrobné specifikace a údaje o tolerancích a zdůrazníme zásadní roli metrologie při zajišťování vysoké přesnosti. Budeme také sdílet praktické příklady a osvědčené postupy z rozsáhlých zkušeností naší továrny v odvětví převodovek.

Obsah

• 1. Proč je odvalování ozubených kol základním procesem pro výrobu přesných ozubených kol?
• 2. Jak dosahuje broušení ozubených kol nejvyšší úrovně přesnosti a povrchové úpravy?
• 3. Jaké jsou klíčové technické specifikace naší výroby přesných ozubených kol?
• 4. Jak metrologie a kontrola kvality zajišťují přesnost převodu?
• Často kladené otázky (FAQ)
• Závěr a konzultace o zakázkovém vybavení

Proč je frézování ozubených kol základním procesem pro výrobu přesných ozubených kol?

Odvalovací frézování ozubených kol je jedním z nejpoužívanějších a nejuniverzálnějších procesů pro generování zubů ozubených kol. V tomto procesu je rotační odvalovací fréza – což je v podstatě válcový nástroj se šroubovitými řeznými zuby – vedena přes rotující polotovar ozubeného kola a postupně řeže mezery mezi zuby. Hobbing je schopen vyrábět ozubená kola všech typů, včetně čelních, šroubových a šnekových ozubených kol, s vysokým stupněm přesnosti a produktivity. U Precision Gear je proces odvalování prvním kritickým krokem při definování profilu zubu. Přesnost varné desky, tuhost stroje a volba řezných parametrů, to vše ovlivňuje počáteční kvalitu ozubení. V naší továrně používáme CNC odvalovací stroje s elektronickou synchronizací převodovky, která umožňuje přesné ovládání odvalovací desky a otáčení obrobku s přesností stoupání +/- 0,005 mm na 100 mm šířky čela.

Klíčové faktory pro dosažení vysoké přesnosti při odvalování ozubení:

• Kvalita varné desky:Varná deska musí být vyrobena s vysokou přesností, typicky třídy AA nebo lepší, s přesností profilu +/- 2 mikrometry. Naše továrna používá odvalovací frézy potažené TiAlN nebo AlCrN pro zajištění konzistentního řezného výkonu a prodloužené životnosti nástroje, což přímo ovlivňuje konzistenci profilu zubu ozubeného kola.
• Tuhost stroje a tepelná stabilita:Odvalovací frézka musí být tuhá, aby odolala řezným silám bez vychýlení, které by snižovalo přesnost. Naše stroje mají litinovou základnu s pokročilými systémy tepelné kompenzace, které udržují geometrii stroje i při delším provozu.
• Parametry řezání:Řezná rychlost, rychlost posuvu a hloubka řezu musí být optimalizovány pro konkrétní materiál. Pro typický polotovar ozubeného kola 20CrMnTi se pro dosažení rovnováhy produktivity a přesnosti používá řezná rychlost 80-120 m/min a rychlost posuvu 1-2 mm/ot. Procesní inženýři naší továrny používají simulační software k určení optimálních parametrů pro každý typ ozubeného kola.
• Chladicí kapalina a mazání:Správná aplikace chladicí kapaliny je nezbytná pro řízení tvorby tepla, které může způsobit tepelnou roztažnost a ovlivnit geometrii zubů. Používáme vysokotlaký chladicí systém, který dodává 50 barů chladicí kapaliny přímo do řezné zóny, čímž zajišťuje efektivní odvod třísek a kontrolu teploty.

Praktický příklad z naší výroby automobilových převodovek ilustruje důležitost přesnosti odvalování. Vyráběli jsme spirálové kolo s modulem 2,5 a 32 zubů, které vyžadovalo odchylku profilu zubu menší než 3 mikrometry. Použitím prémiové odvalovací desky a optimalizací řezných parametrů jsme ve fázi odvalování dosáhli odchylky profilu 2,5 mikrometru, což bylo v tolerančním rozmezí. To znamenalo, že následná fáze broušení vyžadovala menší úběr materiálu, čímž se zkrátila celková doba cyklu a prodloužila se životnost brusného kotouče. Pečlivá kontrola odvalovacího procesu je tedy nejen nezbytná pro přesnost, ale také přispívá k celkové efektivitě výroby.

Po odvalování se ozubení obvykle tepelně upravuje, aby bylo dosaženo požadované tvrdosti a pevnosti. Samotný odvalovací proces však vytváří drsnost povrchu Ra 1,6-3,2 mikrometrů, což je přijatelné pro mnoho aplikací, ale není dostatečné pro vysoce přesná ozubená kola. Proto po odvalování obvykle následuje dokončovací proces, jako je holení nebo broušení, aby se dosáhlo konečné přesnosti. Nicméně odvalovací proces vytváří základ pro celý proces výroby ozubení. Špatná operace odvalování nemůže být plně opravena následnými dokončovacími operacemi, takže kontrola procesu odvalování je základním požadavkem pro vysoce přesnou výrobu Precision Gear.

Jak broušení ozubených kol dosahuje nejvyšší úrovně přesnosti a povrchové úpravy?

Když je vyžadována nejvyšší úroveň přesnosti a povrchové úpravy, je procesem volby broušení ozubených kol. Broušení ozubených kol využívá rotační brusný kotouč, obvykle vyrobený z keramiky nebo kubického nitridu boru (CBN), k odstranění tenké vrstvy materiálu ze zubů ozubených kol po tepelném zpracování. Tento proces koriguje jakékoli deformace způsobené tepelným zpracováním a dosahuje konečného profilu zubu, vedení a povrchové úpravy. U Precision Gear s jakostním stupněm DIN 5 nebo AGMA 12 je broušení zásadní. Naše továrna používá CNC profilové brusky, které mohou dosáhnout odchylky profilu zubu +/- 1,5 mikrometru, odchylky předstihu +/- 2 mikrometry a drsnosti povrchu Ra 0,2-0,4 mikrometru. Tyto úrovně přesnosti jsou vyžadovány pro vysokorychlostní aplikace s vysokým zatížením, jako jsou letecké převodovky a robotika.

Klíčové faktory pro dosažení vysoké přesnosti při broušení ozubení:

• Výběr brusného kotouče:Brusný kotouč musí být přizpůsoben materiálu ozubení a požadované povrchové úpravě. Pro tvrdé materiály (58-62 HRC) používáme CBN kotouče s vitrifikovanou vazbou, které poskytují vynikající zachování tvaru a nízké opotřebení. Pro měkčí materiály se používají keramická kolečka. Kotouč je orovnáván pomocí diamantového orovnávacího válce, aby byl zajištěn správný profil a ostrost.
• Parametry broušení:Rychlost broušení, hloubka řezu a rychlost posuvu jsou pečlivě kontrolovány. Pro dokončovací průchod používáme malou hloubku řezu (0,01-0,02 mm) a pomalou rychlost posuvu, abychom dosáhli požadované kvality povrchu a zabránili tepelnému poškození zubu ozubeného kola. Vysokotlaká chladicí kapalina (až 80 bar) je nasměrována na zónu broušení, aby se snížila tvorba tepla a odplavily se třísky z broušení.
• Průběžné měření:Naše brusky jsou vybaveny průběžnými měřicími systémy, které během broušení nepřetržitě měří tloušťku zubu ozubeného kola. Když tloušťka zubu dosáhne požadované hodnoty, stroj se automaticky zastaví a zajistí, že ozubení nebude přebroušeno. Tato vlastnost je kritická pro dosažení těsných rozměrových tolerancí.
• Tepelná kompenzace:Broušení vytváří teplo, které může způsobit roztažení ozubeného kola a stroje, což má vliv na přesnost. Naše stroje mají systémy tepelné kompenzace, které monitorují teplotu vřetena, obrobku a prostředí a podle toho upravují parametry broušení, aby byla zachována přesnost.

Případová studie od výrobce převodovek větrných turbín zdůrazňuje důležitost broušení ozubených kol. Výrobce požadoval velké spirálové ozubené kolo s modulem 8 a 80 zubů, s úrovní kvality AGMA 12. Ozubené kolo muselo odolat vysokému točivému momentu a vysokému cyklickému zatížení, takže přesnost byla prvořadá. Naše továrna brousila ozubení pomocí CBN kotouče na CNC profilové brusce. Konečné ozubené kolo mělo odchylku profilu 1,2 mikrometru, odchylku předstihu 1,8 mikrometru a drsnost povrchu Ra 0,25 mikrometru. Převodovka byla úspěšně instalována do větrné turbíny a funguje s vynikajícím výkonem již více než pět let. Výrobce uvedl, že vysoká přesnost převodu přispěla ke zvýšení účinnosti turbíny o 3 procenta.

Kromě broušení profilů nabízíme také operace superfinišování jako je honování nebo lapování pro ozubená kola, která vyžadují nejvyšší možnou povrchovou úpravu a snížení hluku. Honování používá nástroj ve tvaru ozubeného kola s brusnými kameny k odstranění malého množství materiálu a zlepšení povrchové úpravy na Ra 0,1 mikrometru nebo lepší. To je výhodné zejména u převodů používaných v elektrických vozidlech, kde je snížení hluku kritické. Proces broušení v kombinaci s těmito operacemi superfinišování nám umožňuje vyrábět Precision Gear, která splňuje ty nejnáročnější specifikace. Ve společnosti Raydafon pokračujeme v investicích do nejnovějších technologií broušení, včetně CBN brusných kotoučů a inteligentního řízení procesů, abychom si udrželi naši konkurenční výhodu ve výrobě vysoce přesných ozubených kol.

Jaké jsou klíčové technické specifikace naší výroby přesných ozubených kol?

Raydafon Technology Group Co., Limited nabízí komplexní možnosti výroby přesných ozubených kol, které pokrývají širokou škálu typů, velikostí a stupňů přesnosti. Naše výrobní možnosti zahrnují šroubová, čelní, kuželová, šneková a planetová kola s moduly od 0,5 do 20 a průměry od 10 mm do 1500 mm. Níže uvedená tabulka shrnuje klíčové technické specifikace a dosažitelné úrovně přesnosti pro naši výrobu Precision Gear. Všechny hodnoty jsou založeny na našich standardních postupech kontroly kvality a jsou neustále monitorovány, abychom zajistili shodu s mezinárodními normami, jako jsou DIN, AGMA a ISO.

Kromě standardních specifikací naše továrna nabízí několik volitelných funkcí pro zvýšení výkonu Precision Gear. Mezi ně patří: úpravy profilu (korunování a odlehčení špičky) pro optimalizaci rozložení zatížení a snížení hluku; speciální povrchové úpravy, jako je fosfátování, nitridace nebo povlak DLC pro lepší odolnost proti opotřebení; a zakázkové materiály pro specifické aplikace (např. nerezová ocel pro korozivní prostředí nebo Inconel pro vysokoteplotní aplikace). Poskytujeme také kompletní služby návrhu ozubených kol, včetně strukturální analýzy, analýzy kontaktního vzoru a optimalizace NVH (hluk, vibrace a tvrdost).

Náš systém řízení kvality je založen na ISO 9001:2015 a IATF 16949:2016 pro automobilové aplikace. Každé Precision Gear je podrobeno komplexnímu kontrolnímu režimu, který zahrnuje kontrolu rozměrů, analýzu ozubených kol a v případě potřeby nedestruktivní testování (NDT), jako je kontrola magnetických částic nebo ultrazvukové testování. Výsledky kontroly jsou zaznamenány v podrobné zprávě, která je přiložena k zásilce zařízení. Naše továrna naRaydafon Technology Group Co., Limitedmá specializovanou metrologickou laboratoř vybavenou nejmodernějším kontrolním zařízením, včetně měřicího centra ozubených kol Klingelnberg P65, souřadnicového měřicího stroje Zeiss a testeru drsnosti povrchu. Tato investice do metrologie zajišťuje, že každé Precision Gear, které vyrábíme, splňuje specifikované požadavky na přesnost a poskytuje našim zákazníkům jistotu, kterou potřebují pro své kritické aplikace.

Jak metrologie a kontrola kvality zajišťují přesnost převodu?

Vysoce přesná výroba Precision Gear je nemožná bez přísné metrologie a kontroly kvality v každé fázi výroby. Přesnost ozubení je definována sadou parametrů, včetně profilu zubu, stoupání, stoupání a házení, přičemž všechny tyto parametry musí být měřeny a kontrolovány. V naší továrně jsme zavedli komplexní systém kontroly kvality, který začíná kontrolou surovin a sahá přes každý výrobní krok až po konečnou kontrolu. Jádrem našeho systému kontroly kvality je použití pokročilých nástrojů pro měření ozubených kol, jako jsou analyzátory ozubených kol a souřadnicové měřicí stroje (CMM), které poskytují vysoce přesná měření všech parametrů ozubených kol. Tyto přístroje jsou kalibrovány podle mezinárodních standardů a obsluhují je zkušení metrologičtí technici. Data získaná z těchto měření se používají nejen pro přijímání nebo vyřazování ozubených kol, ale také pro řízení procesu, což nám umožňuje identifikovat trendy a provádět úpravy výrobního procesu dříve, než díly překročí toleranci.

Klíčové aspekty našeho systému metrologie a kontroly kvality pro Precision Gear:

• Vstupní kontrola materiálu:Každá šarže suroviny je testována na chemické složení, tvrdost a mikrostrukturu pomocí spektrometru a metalurgického mikroskopu. To zajišťuje, že materiál odpovídá specifikované jakosti a je vhodný pro výrobní proces.
• Průběžné měření:Během odvalování a broušení používáme systémy průběžného měření, které poskytují zpětnou vazbu v reálném čase o tloušťce zubů ozubeného kola. To nám umožňuje okamžitě odhalit a opravit jakékoli odchylky a zabránit tak výrobě zmetkových dílů.
• Závěrečná analýza převodovky:Po dokončení všech výrobních operací je každé Precision Gear zkontrolováno na analyzátoru ozubení. Analyzátor měří profil zubu, stoupání, rozteč a házení a vypočítává stupeň kvality ozubeného kola podle norem DIN nebo AGMA. Výsledky měření jsou porovnány se stanovenými tolerancemi a jakékoli ozubené kolo, které spadá mimo toleranční pásmo, je vyřazeno.
• Statistická kontrola procesu (SPC):SPC používáme ke sledování klíčových parametrů procesu v průběhu času. To nám umožňuje identifikovat trendy, které by mohly naznačovat vyvíjející se problém, jako je opotřebení nástroje nebo drift stroje, a přijmout nápravná opatření dříve, než budou jakékoli díly vyrobeny mimo specifikaci.

Nedávný příklad z naší výroby leteckých převodů ilustruje důležitost metrologie. Ozubená kola musela splňovat standardy kvality AGMA 13 s odchylkou profilu zubů menší než 1 mikrometr. Abychom toho dosáhli, zavedli jsme vícestupňový kontrolní protokol: po odvalování byla ozubená kola zkontrolována pomocí analyzátoru ozubení, aby se zkontroloval profil a předstih. Po tepelném zpracování byla ozubená kola znovu zkontrolována, aby se zkontrolovalo zkreslení. Během broušení měřidlo v průběhu procesu nepřetržitě monitorovalo tloušťku zubu. Po konečném broušení byla ozubená kola zkontrolována na vysoce přesném analyzátoru ozubení (Klingelnberg P65). Závěrečná kontrola prokázala, že všechna ozubená kola splňují specifikovanou toleranci s odchylkou profilu 0,8 mikrometru. Tato data byla zpracována do podrobné inspekční zprávy, která byla poskytnuta zákazníkovi, což mu dalo jistotu, že ozubená kola splňují jejich přísné požadavky.

Naše továrna ve společnosti Raydafon Technology Group Co., Limited také nabízí službu měření pro zákazníky, kteří požadují ověření přesnosti ozubených kol třetí stranou. Dokážeme změřit ozubená kola dodaná zákazníkem a poskytnout podrobnou zprávu o jejich přesnosti včetně všech relevantních parametrů. Tato služba je užitečná zejména pro zákazníky, kteří hodnotí kvalitu ozubených kol od více dodavatelů nebo kteří vyvíjejí nové návrhy ozubených kol a potřebují ověřit své prototypy. Investováním do nejmodernějšího metrologického vybavení a neustálým školením našeho metrologického personálu zajišťujeme, že naše Precision Gear trvale splňuje nejvyšší úrovně přesnosti. Tento závazek kvality je základním kamenem naší reputace v průmyslu výroby ozubených kol.

Často kladené otázky (FAQ)

Otázka 1: Jaký je rozdíl mezi odvalováním ozubení a tvarováním ozubení z hlediska přesnosti?

Odpověď: Odvalovací frézování i obrážení jsou procesy generování ozubení, ale liší se ve způsobu interakce nástroje s obrobkem. Odvalovací frézování je nepřetržitý proces, který je obecně rychlejší a produktivnější, ale může zanechávat drobné chyby vedení způsobené úhlem šroubovice odvalovací desky. Tvarování je na druhé straně přerušovaný proces, který může produkovat ozubená kola s velmi nízkými chybami vedení, takže je vhodný pro ozubená kola s úzkými čelními šířkami nebo tam, kde je vyžadována vysoká přesnost vedení. U vysoce přesných Precision Gear po odvalování obvykle následuje broušení, zatímco tvarování může být použito jako konečný řezný proces pro ozubená kola se středními požadavky na přesnost. Naše továrna vybírá optimální proces na základě geometrie ozubeného kola a požadovaného stupně přesnosti.

Otázka 2: Může broušení opravit všechny chyby způsobené předchozími procesy?

Odpověď: Broušení je velmi účinný proces pro opravu chyb, jako jsou odchylky profilu, chyby vedení a házení. Nemůže však opravit hrubé chyby, jako jsou chybějící zuby nebo závažné chyby tvaru zubů způsobené vadnou frézou nebo nesprávným nastavením nástroje. Kromě toho broušení odstraňuje pouze malé množství materiálu (obvykle 0,05-0,15 mm na stranu), takže chyby větší než přídavek na broušení nelze opravit. Proto musí být procesy odvalování a tepelného zpracování dobře řízeny, aby bylo zajištěno, že vnesené chyby jsou v mezích schopnosti broušení. Náš výrobní systém řízení procesů zajišťuje, že tomu tak je, takže broušení je vždy účinné.

Otázka 3: Jaká je typická tolerance pro Precision Gear po broušení?

Odpověď: Tolerance pro Precision Gear závisí na aplikaci a požadované kvalitě. Pro ozubené kolo DIN 5 (AGMA 12) jsou typické tolerance: odchylka profilu +/- 1,5-2,0 mikrometrů, odchylka předstihu +/- 2,0-3,0 mikrometry a odchylka stoupání +/- 0,5-1,0 mikrometrů. Pro DIN 4 (AGMA 13) jsou tolerance ještě přísnější: odchylka profilu +/- 1,0-1,5 mikrometru, odchylka stoupání +/- 1,5-2,0 mikrometru a odchylka stoupání +/- 0,3-0,5 mikrometru. Naše továrna může dosáhnout těchto tolerancí na našich CNC bruskách a poskytujeme komplexní zprávu o měření s každým ozubeným kolem.

Otázka 4: Jak zajišťujete přesnost zařízení pro kontrolu zařízení?

Odpověď: Přesnost našeho zařízení na kontrolu ozubených kol je zajištěna prostřednictvím přísného kalibračního programu. Všechny naše analyzátory ozubených kol a souřadnicové měřicí stroje jsou každoročně kalibrovány akreditovanými kalibračními laboratořemi pomocí návazných standardů. Kromě toho používáme hlavní ozubená kola a kalibrační artefakty k týdennímu ověřování výkonu měřicích strojů. Naše metrologická laboratoř je teplotně řízena na 20 +/- 1°C, aby se minimalizoval vliv tepelné roztažnosti na měření. Účastníme se také mezilaboratorních srovnávacích programů, abychom ověřili přesnost našich výsledků měření. Tento přísný přístup zajišťuje, že naše kontrolní zařízení vždy poskytuje přesné a spolehlivé výsledky.

Otázka 5: Nabízí Raydafon Technology Group Co., Limited služby zakázkového designu ozubených kol a prototypů?

Odpověď: Ano, poskytujeme komplexní služby v oblasti designu a prototypování ozubených kol. Náš technický tým s vámi může spolupracovat na návrhu přesného ozubeného kola, které splňuje vaše specifické požadavky na výkon, včetně výběru materiálu, geometrie zubů a tepelného zpracování. K simulaci výkonu ozubených kol při zatížení používáme pokročilý software pro návrh ozubených kol a můžeme vyrobit prototyp ozubených kol pro testování a ověření. Jakmile je prototyp schválen, můžeme pomocí našich vysoce přesných výrobních procesů rozšířit až na plnou výrobu. Nabízíme rychlé dodací lhůty pro prototypy a konkurenceschopné ceny za výrobní množství. Kontaktujte náš technický tým a prodiskutujte své potřeby v oblasti designu ozubených kol.

Závěr: Výroba přesných ozubených kol prostřednictvím excelence procesů

Výroba vysoce přesných Precision Gear je složitá záležitost, která vyžaduje kombinaci pokročilých procesů, pečlivou kontrolu procesu a přísnou metrologii. Od odvalování po broušení a od tepelného zpracování po konečnou kontrolu musí být každý krok proveden s přesností, aby bylo dosaženo požadovaných tolerancí. Ve společnosti Raydafon Technology Group Co., Limited si naše továrna vybudovala pověst excelence ve výrobě přesných ozubených kol, která je poháněna našimi investicemi do nejmodernějšího vybavení, naší kvalifikovanou pracovní silou a naším závazkem ke kvalitě. Naše schopnosti pokrývají širokou škálu typů ozubených kol, velikostí a stupňů přesnosti a jsme odhodláni poskytovat našim zákazníkům ozubená kola, která splňují ty nejnáročnější specifikace.

Pokud máte požadavek na vysoce přesné přesné ozubené kolo,kontaktujte společnost Raydafon Technology Group Co., Limited ještě dnesna konzultaci. Náš technický tým s vámi bude spolupracovat, abychom porozuměli vaší aplikaci a poskytli přizpůsobené řešení, od návrhu až po dodání. Nabízíme konkurenceschopné ceny, rychlé dodací lhůty a celou řadu podpůrných služeb, včetně výběru materiálu, optimalizace návrhu a povýrobní kontroly.Vyžádejte si nyní bezplatnou konzultaci o přesném ozubení od společnosti Raydafon Technology Group Co., Limited a vyzkoušejte kvalitu a spolehlivost naší výroby přesných ozubených kol.
