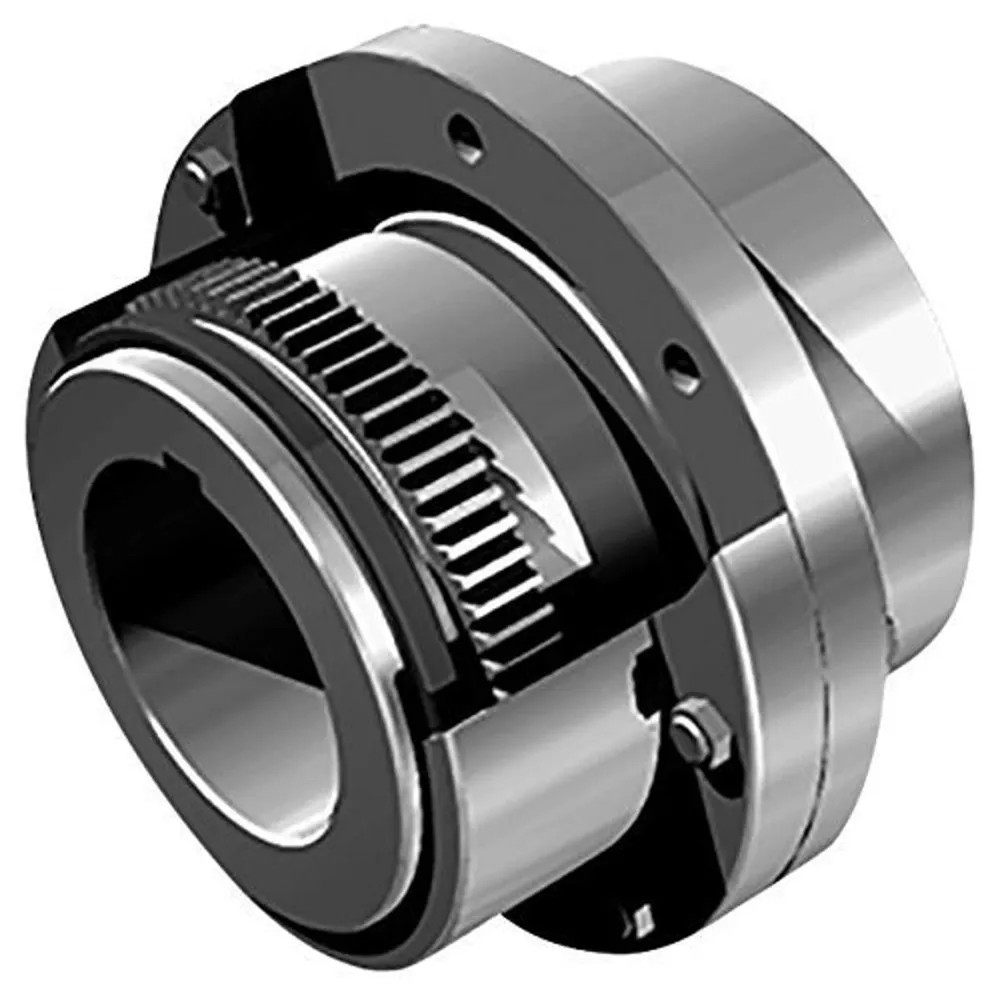

Výměna spojky ozubeného kola GICLZ tvaru bubnu

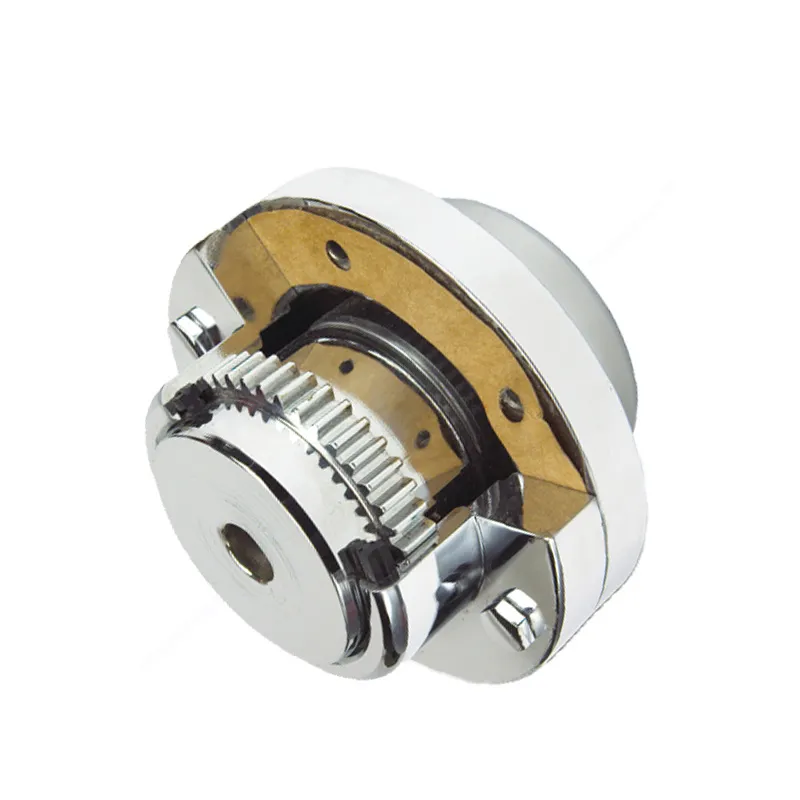

Bubnová spojka Raydafon GICLZ je účelově zkonstruována pro přenos výkonu s vysokým točivým momentem v těžkých průmyslových strojích – například v ocelárnách, cementárnách a důlních zařízeních. Je to základní převodová část pro zvládnutí náročných, nemilosrdných pracovních prostředí. Čím se odlišuje? Konstrukce zubů ve tvaru bubnu, přičemž tyto zuby jsou vyrobeny z vysoce pevné oceli 42CrMo. Tato konstrukce mu umožňuje zvládnout točivý moment až 2 000 kN·m, průměry vrtaných otvorů v rozmezí od 50 mm do 400 mm a dokonce se vyrovnat s úhlovými nesouosostmi až do 1,5 stupně – to vše při zachování ultra nízké vůle pro hladký a stabilní tok energie.

Pro operace s těžkými stroji tato spojka bubnu s vysokým točivým momentem výrazně snižuje opotřebení součástí. Je perfektní jako bubnová převodová spojka vyrobená pouze pro těžké stroje a nejlepší volba pro bubnové převodové spojky, které pasují k průmyslovému zařízení jako ulité. Přísné výrobní tolerance Raydafonu znamenají, že tato spojka obstojí i v drsných průmyslových podmínkách – méně vibrací zasahujících do výkonu zařízení a mnohem méně výletů kvůli údržbě (což také šetří čas a peníze).

Zde je další výhra: spojka bubnu GICLZ má certifikaci ISO 9001. Zuby ozubeného kola jsou mazány přímo v místě, kde zabírají, a celá jednotka je vyrobena odolně – takže vydrží déle, i když je hustý prach nebo teploty kolísají k extrémům. Instalace je také hračka díky kompaktnímu svařovanému designu – ideální pro válcovny, dopravníkové systémy a podobná zařízení. Není divu, že je to vynikající spojka s ozubeným kolem bubnu s dlouhou životností a oblíbená pro vlastní spojky s ozubeným kolem bubnu přizpůsobené těžebním zařízením.

Společnost Raydafon se sídlem v Číně nabízí všechny druhy vlastních vylepšení pro podniky po celém světě. Potřebujete konkrétní velikost? Hotovo. Chcete nauhličování (nebo jinou povrchovou úpravu) pro extra odolnost? Žádný problém. A to vše za ceny, které si konkurují – bez omezení kvality. Přidejte tuto spojku do svého nastavení a získáte delší životnost zařízení a lepší celkovou účinnost. Pro těžké průmyslové společnosti, které chtějí upgradovat své přenosové systémy, je to solidní a spolehlivá volba.

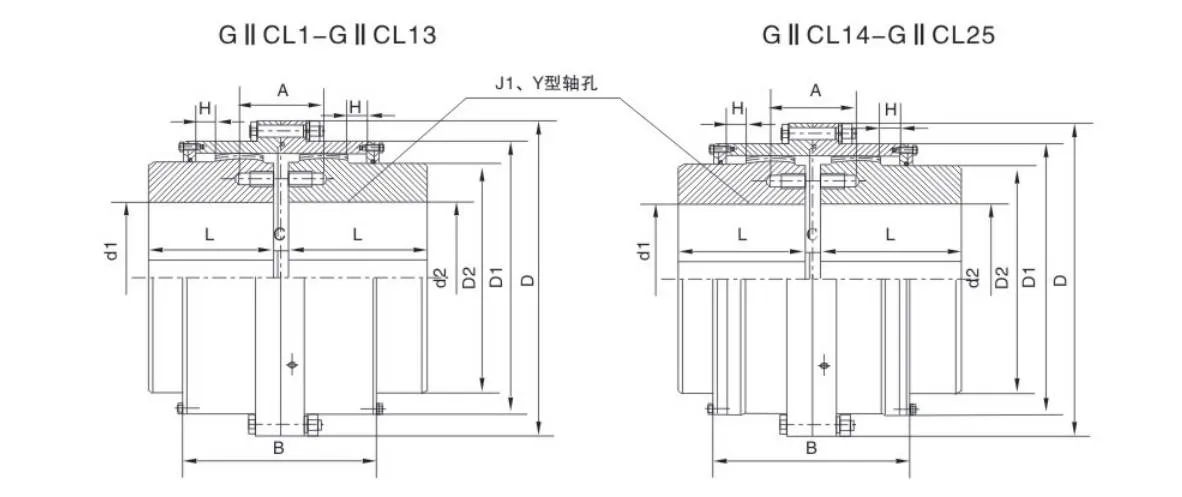

Specifikace produktu

(1)Kvalita a moment setrvačnosti jsou vypočítané přibližné hodnoty.

by Nejmenší průměr délky osy.

(2) D2≥465mm Těsnicí kroužky jsou uchyceny na kruhovém povrchu plstěném pryží.

(3) velikosti otvorů nápravy označené v tabulce "*" platí pouze pro poloviční spojku dz.

(4) umožňují kompenzaci orientace 1e 30'.

(5) Umožněte radiální kompenzaci ΔY=0,026 ΔA.

Výhody produktu

Jako hlavní produkt v produktové řadě komponentů mechanických převodů Raydafon, bubnová ozubená spojka GICLZ trvale prokazuje vynikající výkon v různých průmyslových scénářích, které vyžadují stabilní přenos výkonu. Tato vysoce oblíbená pružná ozubená spojka ve tvaru bubnu může nejen účinně zlepšit efektivitu provozu zařízení, ale také přesně řešit různé běžné problémy v procesu spojování hřídele, což z ní činí preferovanou součást pro mnoho průmyslových podniků při konfiguraci převodových systémů.

Pokud jde o kapacitu přenosu točivého momentu, bubnová ozubená spojka GICLZ má mimořádně vynikající výkon a lze ji nazvat vynikající ozubenou spojkou s vysokým točivým momentem. Snadno zvládne různé těžké zátěže s účinností přenosu až 99,7 %. Tento vynikající výkon mu umožňuje hrát nezastupitelnou roli v nízkorychlostních a vysoce zatěžovaných pracovních podmínkách v oborech, jako je hornictví a hutnictví, a poskytuje spolehlivé převodové záruky pro stabilní produkci těchto průmyslových odvětví.

Kromě toho má bubnová ozubená spojka GICLZ také vynikající schopnost přizpůsobit se nesouososti a je výkonnou ozubenou spojkou s vysokou nesouosostí. Dokáže účinně kompenzovat úhlové, radiální a axiální nesouososti. Zejména jeho optimalizovaný výkon úhlového posuvu účinně zlepšuje stav kontaktu s povrchem zubu. Ve srovnání se spojkami s přímými zuby výrazně prodlužuje vlastní životnost, zkracuje dobu odstávek zařízení a údržby způsobenou opotřebením spojky a dále zlepšuje kontinuitu provozu celého výrobního systému.

Silná odolnost a nízké náklady na údržbu jsou také významnými výhodami této spojky od Raydafon. Je vyroben z vysoce pevných a odolných materiálů, s nízkou hlučností a nízkými vibracemi při provozu. Nejenže snižuje vlastní míru opotřebení, ale také zmírňuje ztráty připojeného zařízení. Je to spolehlivá pružná ozubená spojka pro průmyslové použití vhodná do drsných prostředí, jako je chemický průmysl a obnovitelné zdroje energie. V těchto oborech s extrémně vysokými požadavky na výkon zařízení přináší stabilní výkon a pomáhá podnikům snižovat náklady na provoz a údržbu zařízení.

Konstrukce bubnové zubové spojky GICLZ navíc plně zohledňuje také pohodlí při instalaci a dlouhodobou kontrolu nákladů. Jeho kompaktní konstrukce v kombinaci se silnou nosností zajišťuje efektivní provozní výkon jako průmyslová ozubená spojka, která může podporovat dlouhodobý nepřetržitý provoz zařízení bez častých zásahů údržby. Tato koncepce designu je vysoce v souladu se závazkem společnosti Raydafon poskytovat vysoce kvalitní a zaměnitelné komponenty pro globální trh, čímž přináší průmyslovým podnikům po celém světě nákladově efektivnější řešení přenosu.

Vlastnosti produktu

Bubenová ozubená spojka GICLZ vyráběná firmou Raydafon striktně vyhovuje normám JB/ZQ pro základní parametry a rozměry a plně splňuje požadavky JB/ZQ4382-86 Technické specifikace pro ozubené spojky. Jedná se o velmi oblíbené řešení flexibilní bubnové ozubené spojky v oblasti průmyslových převodovek. Tato spojka, speciálně navržená pro připojení horizontálního koaxiálního převodového hřídele, se může flexibilně přizpůsobit úhlovým odchylkám a radiálním posunům hřídele ve skutečných pracovních podmínkách. Umožňuje také omezený axiální volný pohyb hřídele, snadno se vyrovnává s tepelnou roztažností a smršťováním hřídele způsobeným změnami teploty během provozu a poskytuje tak spolehlivou záruku stabilního přenosu zařízení.

Nejvýraznějším konstrukčním prvkem bubnové ozubené spojky GICLZ je její vnější struktura pouzdra ozubeného kola ve tvaru bubnu. Tato konstrukce umožňuje vnitřním a vnějším zubům spojky dosáhnout optimálního stavu záběru, což výrazně zlepšuje stabilitu převodu. Spojka je vyrobena z vysoce kvalitní oceli se středně tvrdými povrchy zubů. Díky svému pevnému materiálu a rozumné struktuře se stává vysoce výkonnou bubnovou ozubenou spojkou s vysokým kroutícím momentem, která se může pochlubit vynikající nosností a schopnou snadno zvládnout potřeby přenosu velkého zatížení v průmyslových scénářích. Pro další zvýšení výkonu mohou být povrchy zubů ošetřeny kalením, aby bylo dosaženo standardu tvrdosti HRC ≥ 56. Po vytvrzení je nosnost spojky výrazně zvýšena při zachování její lehké charakteristiky a nízké rotační setrvačnosti, aniž by to znamenalo další zatížení hřídele.

Z hlediska spolehlivosti si výborně vede i bubnová ozubená spojka GICLZ. Je vybaven pokročilými mazacími strukturami a těsnícími komponenty. Dobré mazání může snížit opotřebení povrchu zubů, zatímco vysoce kvalitní těsnění může účinně zabránit úniku mazacího oleje a vnikání nečistot. To nejen prodlužuje životnost spojky, ale také zjednodušuje každodenní údržbu. Vzhledem k tomu, že jde o bubnovou ozubenou spojku s vysokou kompenzací nesouososti, její symetrický konstrukční design poskytuje svým součástem vynikající zaměnitelnost, takže údržba a výměna dílů je efektivnější a pohodlnější. Když provozní lineární rychlost spojky překročí 36 m/s, přesné dynamické vyvažování zajišťuje stabilní provoz zařízení a zabraňuje vibracím způsobeným vysokorychlostním provozem, aby ovlivňovaly přesnost převodu.

Pro splnění požadavků na připojení různých zařízení nabízí ozubená spojka GICLZ ve tvaru bubnu různé schémata konfigurace otvorů pro hřídel, která pokrývají více kombinací otvorů pro hřídel, jako je typ Y, typ Z1 a typ J1. Bez ohledu na to, jaký scénář připojení hřídele, lze nalézt vhodný způsob instalace. Raydafon má komplexní uspořádání v oblasti ozubených spojek. Kromě typu GICLZ má také několik sérií produktů včetně GICL, GⅡCL, GⅡCLZ a NGCL. Díky své produktové matrici celé řady se Raydafon stal důvěryhodným dodavatelem flexibilních ozubených spojek v průmyslové oblasti a její produkty jsou široce používány v přenosových systémech různých průmyslových odvětví, jako je metalurgie, hornictví, chemické inženýrství a elektrická energie.

Z hlediska srovnání únosnosti vykazuje bubnová zubová spojka GICLZ značné výhody. Za podmínek stejného vnitřního vnějšího průměru objímky a maximálního vnějšího průměru spojky je její nosnost o 15%-20% vyšší než u spojek s přímými zuby, což jí umožňuje přenášet větší krouticí moment v kompaktnějším instalačním prostoru. Pokud jde o kompenzaci nesouososti, je tato ozubená spojka ve tvaru bubnu ještě vynikající. Když je radiální posunutí nulové, jeho kompenzace úhlového posunutí může dosáhnout 1°30′, což je 50% zlepšení ve srovnání s přímými spojkami. Může pracovat stabilně i v pracovních podmínkách, kde přesnost ustavení hřídele není ideální. Navíc při stejném modulu, počtu zubů a šířce zubu může bubnová zubová struktura dosáhnout větší kompenzace úhlového posunutí s přizpůsobivostí daleko přesahující možnosti spojek s přímými zuby.

Konstrukce povrchu zubů ve tvaru bubnu bubnové ozubené spojky GICLZ může také optimalizovat stav kontaktu vnitřních a vnějších zubů. Když dojde k úhlovému posunutí v hřídeli, účinně se zabrání vytlačování hran na površích zubů, snižuje se koncentrace napětí a zároveň se zvyšuje odolnost proti opotřebení a třecí odolnost povrchů zubů, snižuje se hluk při přenosu, prodlužuje se interval údržby zařízení, zkracují se prostoje na údržbu a zlepšuje se efektivita výroby. Kromě toho mají dva konce vnější převodové objímky spojky tvar hrdla. Tento detailní návrh usnadňuje instalaci a demontáž spojky a šetří náklady na práci během montáže a údržby zařízení.

S účinností převodu až 99,7 % se bubnová ozubená spojka GICLZ stala celosvětově preferovanou alternativou spojek s přímými zuby. Raydafon má kompletní výrobní systém, který může zajistit, že každá spojka GICLZ má kompletní specifikace a splňuje standardy a poskytuje uživatelům stabilní a spolehlivé produkty. Jako účinná průmyslová ozubená spojka ve tvaru bubnu má jak tuhost, tak flexibilitu, ale postrádá pružnost. Proto není vhodný pro pracovní podmínky vyžadující tlumení vibrací a tlumení, ani jej nelze použít v mechanických zařízeních, která mají přísné požadavky na přesnost vyrovnání hřídelů. Uživatelé mohou provádět rozumný výběr podle skutečných potřeb pracovních podmínek.

Zákaznické recenze

⭐⭐⭐⭐⭐ Li Ming, hlavní inženýr, Tianjin Heavy Machinery Co., Ltd.

Již několik měsíců jsme instalovali spojku Raydafon GICLZ Drum-Type Gear Coupling na velké průmyslové zařízení v naší továrně a její skutečný výkon daleko předčil naše očekávání. Konstrukce bubnového převodu této spojky je neuvěřitelně praktická. Dříve zařízení během provozu vždy znatelně vibrovalo – operátoři si stěžovali na hlasitý hluk a „třepání stroje“. Po výměně za tuto spojku se amplituda vibrací snížila o více než polovinu, takže celé zařízení běží stabilně a hladce. Jeho tělo je navíc vyrobeno z pevných materiálů. Zařízení v naší dílně pracuje ve velkém zatížení po celý rok a běží nepřetržitě déle než deset hodin jako běžná rutina. Přesto nás tato průmyslová vysoce výkonná bubnová ozubená spojka GICLZ nikdy nezklamala; opotřebení povrchu zubů je extrémně mírné a po rozebrání pro kontrolu stále vypadá téměř jako nové. Instalace je také bezproblémová – dva lidé z našeho technického týmu ji dokončili za méně než hodinu podle pokynů, není třeba najímat tým třetí strany. Co více stojí za zmínku, je zákaznický servis Raydafon. Dříve, když jsme měli pochybnosti o montážní vůli bubnové ozubené spojky během ladění, po konzultaci online technik nejen okamžitě odpověděl, ale také poslal podrobné video o ladění. Služba je mimořádně promyšlená a celý tým tento produkt vysoce uznává.

⭐⭐⭐⭐⭐ James Mitchell, manažer údržby, New York Steel Works, USA

V naší továrně v New Yorku je spojka GICLZ Drum-Type Gear Coupling společnosti Raydafon rozhodně „řešitelem problémů“. Dříve byla ocelová válcovací zařízení v továrně dlouho sužována problémy s hlukem a vibracemi. Zejména při provozu s vysokým točivým momentem by spojka poháněla hnací hřídel a vydávala „bzučivý“ zvuk, což by zaměstnance na okolních pracovních stanicích nutilo nosit sluchátka s potlačením hluku. Při údržbě jsme také zjistili časté uvolňování součástek způsobené vibracemi. Od jeho nahrazení touto bubnovou spojkou GICLZ s vysokým kroutícím momentem se situace zcela zlepšila. Jeho jedinečná struktura bubnového ozubeného kola dokáže chytře rozptýlit namáhání během provozu, a to nejen snížením hluku zařízení do rozsahu shody, ale také minimalizací opotřebení součástí způsobené vibracemi. Jeho instalace je extrémně jednoduchá – náš tým údržby nestrávil mnoho času dokončením výměny. Po tak dlouhém používání zůstává stabilní, ať už zvládá vysoké zatížení točivým momentem nebo zvládá nárazy při spouštění a odstavování zařízení, bez jakýchkoli poruch. Nyní ji nejen nadále používáme na stávajících zařízeních, ale také plánujeme plně přijmout průmyslovou hlučnost GICLZ bubnovou spojku Raydafon pro nadcházející nové výrobní linky. Je bezkonkurenční z hlediska hospodárnosti a spolehlivosti.

⭐⭐⭐⭐⭐ Maria González, provozní ředitelka, Madrid Industrial Group, Španělsko

Převodová spojka bubnového typu GICLZ od Raydafonu byla velkou pomocí pro výrobní operace naší madridské továrny! Největším problémem spojek jiných značek, které jsme dříve používali, byla nesouosost hřídele – po určité době provozu zařízení se spojka vždy odchýlila od hřídele motoru a hřídele pracovního stroje, což mělo za následek sníženou účinnost přenosu výkonu a časté opotřebení připojených součástí. Několikrát do měsíce jsme museli odstavit výrobní linku jen kvůli údržbě. Po přechodu na tuto bubnovou spojku GICLZ proti nesouososti, její konstrukce bubnového převodu dokonale řeší tento problém. Dokáže automaticky kompenzovat odchylky instalace v určitém rozsahu a systém hřídele může stále udržovat přesné vyrovnání, i když zařízení pracuje dlouhou dobu vysokou rychlostí. Navíc má vynikající odolnost proti nárazu. Lisovací zařízení na naší výrobní lince generuje během provozu velkou rázovou sílu a tato spojka ji vždy dokáže stabilně tlumit, takže celý výrobní proces běží hladce a stabilně. Ještě důležitější je, že frekvence údržby byla snížena o dvě třetiny ve srovnání s dříve, což výrazně minimalizuje ztráty způsobené odstávkami výrobních linek. V průmyslových scénářích s vysokým zatížením je to rozhodně spolehlivý „must-have“.

⭐⭐⭐⭐⭐ Pierre Lefevre, technický manažer, Paris Mechanical Solutions, Francie

Po instalaci spojky Raydafon GICLZ Drum-Type Gear Coupling na zařízení v naší továrně v Paříži byla jak provozní efektivita, tak stabilita zvýšena na vyšší úroveň. Konstrukce bubnového ozubeného kola této spojky přichází s „flexibilitou“ – dokáže nejen účinně absorbovat rázové zatížení během provozu zařízení, ale také snížit opotřebení připojených ozubených kol a ložisek. Dříve jsme museli zranitelné části zpracovatelského zařízení vyměňovat každý měsíc, nyní se však cyklus výměny prodloužil na tři měsíce, což výrazně snížilo náklady na spotřební materiál. Proces instalace je také bezproblémový – naši inženýři dokončili montáž za méně než hodinu tím, že postupovali podle instalačních kroků bubnové spojky GICLZ v návodu, bez nutnosti dalšího ladění. Doposud je povrch zubů spojky stále hladký bez deformace nebo rzi a její životnost je mnohem lepší než u jiných značek, které jsme použili. Pro podniky, které sledují spolehlivost zařízení a efektivitu výroby, je tato průmyslová vysoce účinná bubnová ozubená spojka GICLZ rozhodně vynikající volbou.

Proč zvolit Raydafon

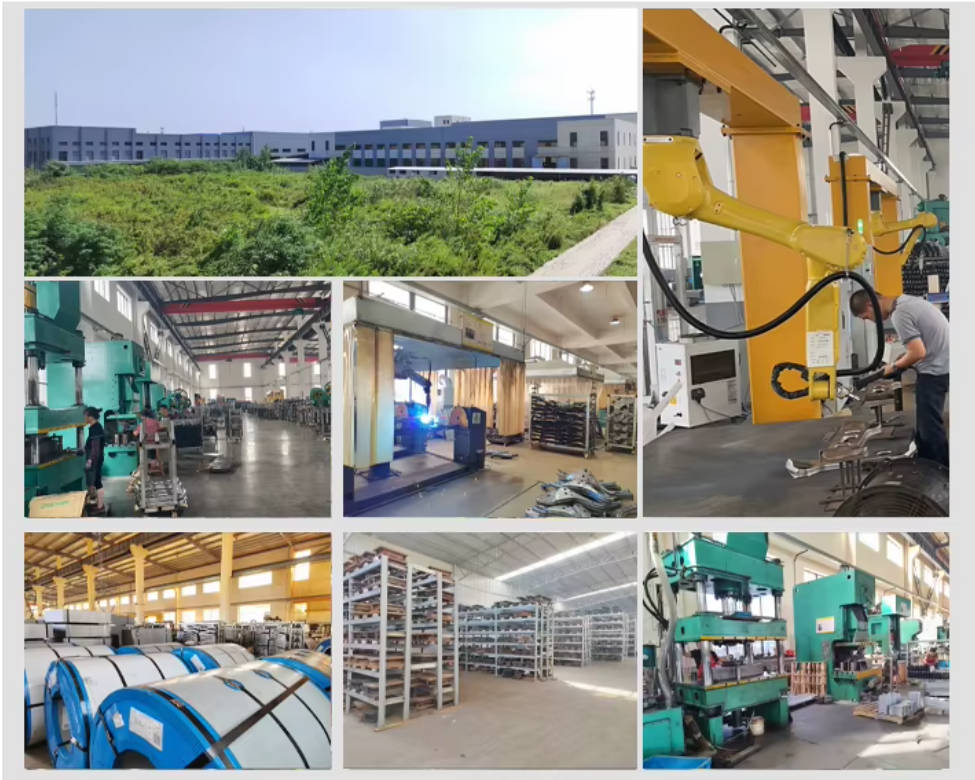

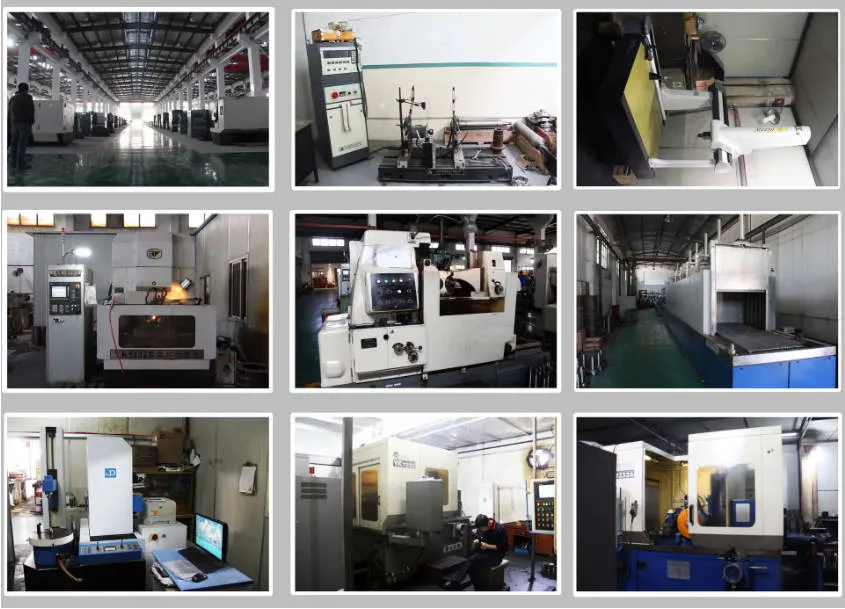

Společnost Raydafon, která působí v odvětví komponentů mechanických převodovek více než deset let, začala v Hangzhou v roce 2006 s jasným zaměřením: „dodávat spolehlivá řešení převodů“. Nevyrábíme pouze produkty; místo toho se soustředíme na poskytování praktických, vysoce výkonných řešení přizpůsobených průmyslovým scénářům v různých sektorech. V průběhu let jsme si mezi mnoha klienty vydobyli solidní pověst jako důvěryhodný výrobce ozubených spojek a naše exportní podnikání neustále rostlo. Každá spojka, kterou vyrábíme, splňuje mezinárodní standardy – to vše proto, abychom zajistili, že naši klienti mohou používat naše produkty s naprostým klidem v duši.
