Jak podmínky zatížení ovlivňují dlouhodobou spolehlivost jednotek šnekových převodovek?

Již dvě desetiletí v odvětví přenosu energie se neustále opakuje otázka inženýrů a manažerů závodů: jak podmínky zatížení ovlivňují dlouhodobou spolehlivost jednotek šnekových převodovek? Odpověď je základem životnosti systému a celkových nákladů na vlastnictví. Ve společnosti Raydafon Technology Group Co., Limited vyčlenil náš inženýrský tým značné zdroje na pochopení tohoto přesného vztahu prostřednictvím přísného testování v naší továrně a analýze v terénu. Profil zatížení, se kterým se převodovka setká, není pouze specifikací v technickém listu; je to určující příběh jeho provozního života. Ašneková převodovkaje ceněn pro své kompaktní násobení točivého momentu s vysokým poměrem, samosvornost a hladký chod.

Jeho jedinečný kluzný kontakt mezi šnekem a kolem jej však činí zvláště citlivým na to, jak je v průběhu času aplikováno zatížení. Nepochopení nebo podcenění podmínek zatížení – ať už se jedná o nárazy, přetížení nebo nesprávnou montáž – je hlavním viníkem předčasného opotřebení, ztráty účinnosti a katastrofálního selhání. Tento hluboký ponor prozkoumává mechaniku za opotřebením způsobeným zatížením, nastiňuje konstruovanou odezvu našeho produktu a poskytuje rámec pro maximalizaci životnosti vaší převodovky, což zajišťuje, že investice do našich komponent zajistí desítky let spolehlivého výkonu.

---

Obsah

• Jaký je vztah mezi zátěžovým napětím a mechanismy opotřebení ve šnekové převodovce?
• Jak naše konstrukce šnekové převodovky zmírňuje nepříznivé účinky zatížení?
• Jaké jsou klíčové parametry zatížení, které musí inženýři vypočítat pro spolehlivost?
• Jak může správná údržba a montáž působit proti opotřebení souvisejícím se zátěží?
• Shrnutí: Zajištění dlouhodobé spolehlivosti prostřednictvím sledování zátěže
• Často kladené otázky (FAQ)

---

Jaký je vztah mezi zátěžovým napětím a mechanismy opotřebení ve šnekové převodovce?

Dlouhodobá spolehlivost jakékoli šnekové převodovky je přímou funkcí napěťových cyklů působících na její vnitřní součásti. Na rozdíl od čelních ozubených kol s primárně valivým kontaktem se šnek a kolo zapojují do výrazného prokluzu. Toto kluzné tření vytváří teplo a je původcem většiny jevů opotřebení. Zatěžovací podmínky tyto efekty přímo zesilují. Pojďme si rozebrat primární mechanismy opotřebení umocněné zátěží. Abychom to však plně pochopili, musíme nejprve zmapovat celou cestu stresu od aplikace k selhání.

Cesta stresu: Od aplikovaného zatížení k selhání součásti

Když je na výstupní hřídel kladen externí požadavek točivého momentu, spustí se uvnitř hřídele složitý řetězec mechanických reakcíšneková převodovka. Toto není jednoduchá páková akce. Cesta je kritická pro diagnostiku poruch a navrhování odolnosti.

• Krok 1: Přeměna krouticího momentu a kontaktní tlak.Vstupní krouticí moment na šneku se převádí na sílu kolmou k boku zubu šnekového kola. Tato síla, dělená okamžitou kontaktní plochou (úzká elipsa podél zubu), vytváříHertzův kontaktní tlak. Tento tlak může dosahovat mimořádně vysokých úrovní, často přesahujících 100 000 PSI v kompaktních jednotkách.
• Krok 2: Generování podpovrchového pole napětí.Tento intenzivní povrchový tlak vytváří pod povrchem tříosé pole napětí. Maximální smykové napětí se nevyskytuje na povrchu, ale mírně pod ním. Tato podpovrchová oblast je místem, kde vznikají únavové trhliny při cyklickém zatěžování.
• Krok 3: Generování třecího tepla.Současně posuvný pohyb šneku proti kolu přeměňuje část přenášeného výkonu na třecí teplo. Rychlost vývinu tepla je úměrná zatížení, rychlosti posuvu a koeficientu tření.
• Krok 4: Napětí mazacího filmu.Mazací film oddělující kovové povrchy je vystaven extrémnímu tlaku (EP). Viskozita filmu pod tímto tlakem na okamžik vyskočí, ale prvořadá je jeho integrita. Přetížení může způsobit zborcení fólie.
• Krok 5: Přenos napětí na nosnou konstrukci.Síly jsou nakonec přenášeny do skříně převodovky přes ložiska a hřídele. Průhyb krytu pod zatížením může vychýlit celou síť a katastroficky změnit dráhu napětí.

Komplexní tabulka mechanismů opotřebení a jejich spouštěčů zatížení

Mechanismus opotřebení	Primární spouštěč zatížení	Fyzikální proces a příznaky	Dlouhodobý dopad na spolehlivost
Abrazivní opotřebení	Trvalé přetížení; Znečištěné mazivo pod zatížením	Tvrdé částice nebo drsnosti jsou vtlačeny do měkkého materiálu kotouče (bronz), mikrořezný a orební materiál pryč. Vede k leštěnému, rýhovanému vzhledu, zvýšené vůli a bronzovým částicím v oleji.	Postupná ztráta přesnosti profilu zubu. Snížený kontaktní poměr vede k vyššímu namáhání zbývajícího profilu, což urychluje následné fáze opotřebení. Primární příčina poklesu účinnosti v průběhu času.
Opotřebení lepidla (oděrky)	akutní šokové zatížení; Silné přetížení; Hladovějící mazání při zatížení	EP mazivový film je protržený, což způsobuje lokální svaření nerovností šneku a kola. Tyto svary jsou okamžitě odstřiženy a trhá se materiál z měkčího kotouče. Viditelné jako drsné, potrhané povrchy a silné zabarvení.	Často katastrofický režim rychlého selhání. Může zničit soupravu během několika minut nebo hodin po přetížení. Představuje kompletní rozpis navrženého režimu mazání.
Povrchová únava (prohlubně)	Únavové zatížení při vysokých cyklech; Opakující se špičky přetížení	Podpovrchová smyková napětí od cyklického kontaktního tlaku způsobují iniciaci mikrotrhlin. Trhliny se šíří na povrch a uvolňují malé důlky. Vyskytuje se jako malé krátery, obvykle blízko čáry hřiště. Slyšitelné jako zvyšující se hluk s provozem.	Progresivní poškození, které se zhoršuje, protože důlky vytvářejí koncentrátory stresu pro další důlkové útvary. Nakonec vede k makro-prohlubní a odlupování, kde se oddělují velké vločky materiálu, což způsobuje vibrace a potenciální zadření.
Termomechanické opotřebení	Trvale vysoké zatížení vedoucí k chronickému přehřívání	Nadměrné třecí teplo změkčuje materiál šnekového kola a snižuje jeho mez kluzu. Zatížení pak způsobí plastický tok bronzu a deformuje profil zubu. Často doprovázené karbonizací oleje a poruchou těsnění.	Základní materiálová degradace. Geometrie ozubeného kola je trvale změněna, což vede k nesouososti, nerovnoměrnému sdílení zátěže a rychlému přechodu do jiných poruchových režimů. Obnova je nemožná; je nutná výměna.
Vztekání a falešné brinelling (ložiska)	Statické přetížení; Vibrace při zatížení; Nesprávné montážní zatížení	Oscilační mikropohyb mezi ložiskovými kroužky a valivými prvky při silném statickém zatížení nebo vibracích vytváří úlomky z opotřebení. Objevuje se jako vyleptané vzory nebo prohlubně na oběžných drahách, a to i bez rotace.	Předčasná porucha ložiska, která sekundárně umožňuje nesouosost hřídele. Tato nesouosost pak vyvolává nerovnoměrné, vysoké namáhání záběru ozubeného kola, což vytváří scénář dvoubodového selhání.

Role zátěžového spektra a pracovního cyklu

Reálné zatížení je zřídka konstantní. Pochopení spektra zatížení – rozložení různých úrovní zatížení v průběhu času – je zásadní pro předpovídání životnosti. Naše tovární analýza ve společnosti Raydafon Technology Group Co., Limited k posouzení používá Minerovo pravidlo kumulativního únavového poškození.

• Nepřetržitý provoz při jmenovité zátěži:Základní čára. Opotřebení postupuje předvídatelně na základě mazání a vyrovnání. Životnost je dána postupným hromaděním únavy povrchu.
• Přerušovaný provoz s častým start-stop:Rozběhy s vysokou setrvačností aplikují momentální špičková zatížení několikanásobně vyšší než provozní moment. Každý start představuje mini-šokovou zátěž, urychlující opotřebení lepidla a únavu. Naše testování ukazuje, že to může snížit životnost o 40–60 % ve srovnání s nepřetržitým provozem, pokud se nezapočítá do dimenzování.
• Proměnné zatížení (např. dopravník s měnící se hmotností materiálu):Kolísající zatížení vytváří proměnnou amplitudu napětí. To je kvůli únavovému efektu škodlivější než konstantní střední zatížení stejné průměrné hodnoty. Frekvence a amplituda výkyvů jsou klíčové údaje, které požadujeme od klientů.
• Funkce couvání:Zatížení aplikované v obou směrech otáčení eliminuje dobu "klidu" pro kontaktní povrch na jedné straně zubu, čímž se účinně zdvojnásobují cykly namáhání. To také vyžaduje, aby mazací systém chránil oba boky stejně.

V naší továrně v Raydafon Technology Group Co., Limited, simulujeme tato přesná spektra. Naše prototypy šnekových převodovek podrobujeme naprogramovaným cyklům únavy, které replikují roky provozu během několika týdnů. To nám umožňuje identifikovat přesný práh zatížení, kde mechanismy opotřebení přecházejí z neškodného na destruktivní, a navrhnout naše standardní jednotky s bezpečnou provozní rezervou hluboko pod tímto prahem.

Tato empirická data jsou základním kamenem našeho zajištění spolehlivosti a transformují abstraktní pojem „zátěž“ na kvantifikovatelný konstrukční parametr pro každou námi vyráběnou šnekovou převodovku. Cílem je zajistit, aby naše jednotky nejen přežily jmenovité zatížení, ale byly skutečně odolné vůči nepředvídatelné historii zatížení průmyslových aplikací, kde přetížení není otázkou „jestli“, ale „kdy“.

---

Jak naše konstrukce šnekové převodovky zmírňuje nepříznivé účinky zatížení?

Ve společnosti Raydafon Technology Group Co., Limited je naše konstrukční filozofie proaktivní: naše jednotky šnekových převodovek konstruujeme nejen pro statickou únosnost, ale pro dynamickou a často drsnou realitu životnosti aplikace. Každý výběr materiálu, geometrický výpočet a montážní proces jsou optimalizovány tak, aby odolávaly dříve popsaným mechanismům opotřebení souvisejícím se zatížením. Zde je rozpis našich klíčových návrhových a výrobních strategií, rozšířený tak, aby ukázal hloubku našeho přístupu.

Materiálové inženýrství a metalurgická obrana

Naše obrana proti zátěži začíná na atomové úrovni. Párování materiálů je první a nejkritičtější bariérou.

• Specifikace šneku (vstupní hřídel):
  • Materiál jádra:Používáme cementační oceli jako 20MnCr5 nebo 16MnCr5. Ty poskytují houževnaté, tvárné jádro, které vydrží ohybové a torzní zatížení bez křehkého lomu.
  • Povrchová úprava:Šneky jsou nauhličovány nebo karbonitridovány do hloubky 0,5-1,2 mm (v závislosti na modulu), poté jsou přesně broušeny. To vytváří extrémně tvrdý povrch (58-62 HRC) odolný proti oděru a adhezivnímu opotřebení.
  • Dokončení:Po broušení používáme procesy superfinišování nebo leštění, abychom dosáhli drsnosti povrchu (Ra) lepší než 0,4 μm. Hladší povrch přímo snižuje koeficient tření, snižuje třecí teplo generované při zatížení a zlepšuje tvorbu mazacího filmu.
• Specifikace šnekového kola:
• Složení slitiny:Používáme prémiový kontinuálně litý fosforový bronz (CuSn12). Přísně kontrolujeme obsah cínu (11-13%) a hladiny fosforu, abychom optimalizovali pevnost, tvrdost a slévatelnost. Pro zlepšení struktury zrna mohou být přidány stopové prvky, jako je nikl.
• Výrobní proces:K výrobě polotovarů s hustou, neporézní a homogenní strukturou zrna využíváme odstředivé lití nebo plynulé lití. To eliminuje vnitřní slabiny, které by se mohly stát body iniciace trhlin při cyklickém zatížení.
• Obrábění a kontrola kvality:Každé kolo je opracováno na CNC odvalovacích strojích. Provádíme 100% kontrolu rozměrů a na kritických sériích používáme testování průniku barviv, abychom zajistili, že v oblasti kořene zubu, zóně nejvyššího namáhání v ohybu, nejsou přítomny žádné vady odlitku.

Geometrická optimalizace pro vynikající rozložení zatížení

Přesná geometrie zajišťuje co nejrovnoměrnější rozdělení zátěže a zabraňuje destruktivní koncentraci napětí.

• Úprava profilu zubu (odlehčení špičky a kořene):Záměrně upravujeme ideální evolventní profil. Mírně odlehčíme materiál na špičce a kořenu zubu šnekového kola. To zabraňuje kontaktu s hranou během vstupu a výstupu sítě za vychýlených nebo nevyrovnaných podmínek – běžná realita při vysokém zatížení. To zajišťuje, že zatížení je přenášeno přes robustní střední část zubu.
• Optimalizace úhlu náběhu a úhlu tlaku:Úhel náběhu šneku se počítá nejen pro poměr, ale i pro účinnost a nosnost. Větší úhel náběhu zlepšuje účinnost, ale může snížit tendenci k samosvornosti. Vyvažujeme je na základě aplikace. Náš standardní tlakový úhel je obvykle 20° nebo 25°. Větší tlakový úhel posiluje kořen zubu (lepší pevnost v ohybu), ale mírně zvyšuje zatížení ložisek. Vybereme optimální úhel pro třídu točivého momentu jednotky.
• Analýza a optimalizace kontaktních vzorů:Během naší prototypové fáze provádíme podrobné testy kontaktních vzorů pomocí pruské modři nebo moderní digitální tlakové fólie. Upravujeme nastavení varné desky a vyrovnání tak, abychom dosáhli vycentrovaného, ​​podlouhlého kontaktního vzoru, který pokrývá 60-80 % boku zubu při zatížení. Dokonalý vyložený vzor postrádá smysl; optimalizujeme pro vzor při návrhovém zatížení.

Designový aspekt	Naše specifikace a postup	Technická výhoda pro manipulaci s nákladem	Jak zmírňuje specifické opotřebení
Materiál a úprava červů	Povrchově kalená ocel (např. 20MnCr5), nauhličovaná do hloubky 0,8 mm, tvrdost 60±2 HRC, superfinišovaná na Ra ≤0,4μm.	Extrémní tvrdost povrchu odolává oděru; tuhé jádro zabraňuje selhání hřídele při rázovém zatížení; hladký povrch snižuje třecí teplo.	Přímo bojuje proti abrazivnímu a adhezivnímu opotřebení. Snižuje koeficient tření, klíčovou proměnnou v rovnici tvorby tepla (Q ∝ μ * Zatížení * Rychlost).
Materiál šnekového kola	Plynule litý fosforový bronz CuSn12, odstředivě litý pro hustotu, tvrdost 90-110 HB.	Optimální rovnováha pevnosti a přizpůsobivosti. Měkčí bronz může zapouzdřit drobné brusivo a přizpůsobit se profilu šneku pod zatížením, čímž se zlepší kontakt.	Poskytuje vlastní mazivost. Jeho přizpůsobivost pomáhá rovnoměrněji rozložit zatížení i při mírném vychýlení, čímž se snižuje riziko vzniku důlků.
Bytový design	GG30 Litina, žebrování optimalizované pro analýzu konečných prvků (FEA), obrobené montážní povrchy a vyrovnání otvorů v jediném nastavení.	Maximální tuhost minimalizuje průhyb při velkém příčném zatížení. Udržuje přesné vyrovnání hřídele, což je rozhodující pro rovnoměrné rozložení zatížení po celé ploše zubu.	Zabraňuje zatížení hran způsobenému ohybem pouzdra. Zatížení hran vytváří lokalizovaný vysoký kontaktní tlak, přímou příčinu předčasné důlkové koroze a odlupování.
Ložiskový systém	Výstupní hřídel: Párová kuželíková ložiska, předepjatá. Vstupní hřídel: Kuličková ložiska s hlubokou drážkou + axiální ložiska. Všechna ložiska mají vůli C3 pro průmyslové teplotní rozsahy.	Kuželové válce zvládají současně vysoké radiální a axiální zatížení. Předpětí eliminuje vnitřní vůli a snižuje vůli hřídele při měnících se směrech zatížení.	Zabraňuje vychýlení hřídele a axiálnímu plováku. Porucha ložiska z přetížení je primární příčinou selhání záběru sekundárního ozubeného kola. Tento systém zajišťuje integritu polohy hřídele.
Mazací inženýrství	Syntetický olej na bázi polyglykolu (PG) nebo polyalfaolefinu (PAO) s vysokým EP přísadami proti opotřebení. Přesný objem oleje vypočtený pro optimální rozstřikovací mazání a tepelnou kapacitu.	Syntetické oleje si udržují stabilní viskozitu v širším teplotním rozsahu, čímž zajišťují pevnost filmu při studených startech a provozu za tepla. Aditiva s vysokým obsahem EP zabraňují zborcení filmu při rázovém zatížení.	Udržuje film elastohydrodynamického mazání (EHL) při všech podmínkách zatížení. Jedná se o jedinou nejúčinnější bariéru proti adhezivnímu opotřebení (oděru).
Montáž a záběh	Montáž s řízenou teplotou, ověřené předpětí ložiska. Každá jednotka se před odesláním podrobuje procesu záběhu bez zatížení a naloženého, ​​aby se usadil kontaktní vzorek.	Eliminuje montážní chyby, které vyvolávají vnitřní pnutí. Záběh se za kontrolovaných podmínek jemně opotřebovává a vytváří optimální nosný kontaktní vzorek od prvního dne.	Zabraňuje selhání "dětské úmrtnosti". Správný záběh vyhladí nerovnosti, rovnoměrně rozloží počáteční zatížení a připraví jednotku na plné zatížení v terénu.

Tepelné řízení: Odvádění tepla zátěže

Vzhledem k tomu, že zatížení vytváří tření a tření vytváří teplo, řízení tepla je řízením příznaku zatížení. Naše návrhy jdou nad rámec jednoduchého žebrovaného krytu.

• Standardní žebrované pouzdro:Povrchová plocha je maximalizována díky aerodynamickému designu žeber založenému na tepelné simulaci. To je dostatečné pro většinu aplikací v rámci mechanického výkonu.
• Možnosti chlazení pro vysoké tepelné zatížení:
  • Externí ventilátor (prodloužení šnekového hřídele):Jednoduchá a efektivní možnost pro zvýšení proudění vzduchu nad krytem, ​​obvykle zlepšuje odvod tepla o 30-50%.
  • Kryt ventilátoru (kryt):Směruje vzduch z ventilátoru přesně přes nejteplejší část skříně (obvykle kolem oblastí ložisek).
  • Vodou chlazený plášť:Pro extrémní provozní cykly nebo vysoké okolní teploty umožňuje vlastní opláštěné pouzdro cirkulující chladicí kapalině odvádět teplo přímo. To může zdvojnásobit nebo ztrojnásobit efektivní tepelnou kapacitu jednotky.
  • Systém cirkulace oleje s externím chladičem:Pro největší jednotky nabízíme systémy, kde je olej čerpán přes externí vzduchový-olejový nebo voda-olejový chladič, přičemž se udržuje konstantní, optimální teplota oleje bez ohledu na zatížení.

Naším závazkem v naší továrně je kontrolovat každou proměnnou. Od spektrografické analýzy příchozích bronzových ingotů až po konečnou termovizní kontrolu během zátěžového záběhového testu je naše šneková převodovka zkonstruována tak, aby byla spolehlivým partnerem ve vašich nejnáročnějších aplikacích. Název Raydafon Technology Group Co., Limited na jednotce znamená komponent navržený s hlubokým, empirickým pochopením toho, jak podmínky zatížení ovlivňují dlouhodobou spolehlivost. Nedodáváme pouze převodovku; dodáváme systém navržený tak, aby absorboval, distribuoval a rozptyloval mechanickou energii vaší aplikace předvídatelně a bezpečně po celou dobu její životnosti.

---

Jaké jsou klíčové parametry zatížení, které musí inženýři vypočítat pro spolehlivost?

Výběr správné šnekové převodovky je prediktivní cvičení. Aby byla zaručena dlouhodobá spolehlivost, musí se inženýři posunout nad rámec jednoduchého výpočtu „výkonu a poměru“ a analyzovat úplný profil zatížení. Nesprávná aplikace, často kvůli neúplnému posouzení zatížení, je hlavní příčinou poruch v terénu. Zde nastíníme kritické parametry, které náš technický tým vyhodnotí při dimenzování šnekové převodovky pro zákazníka, a poskytneme podrobnou metodiku za každým.

Základní výpočet: Požadovaný výstupní točivý moment (T2)

Zdá se to základní, ale chyby jsou běžné. Musí to být točivý momentna výstupním hřídeli převodovky.

• Vzorec:T2 (Nm) = (9550 * P1 (kW)) / n2 (ot./min) * η (účinnost). Nebo z prvních principů: T2 = Síla (N) * Poloměr (m) pro naviják; nebo T2 = (Táh dopravníku (N) * Poloměr bubnu (m)).
• Častá chyba:Využití výkonu motoru a vstupní rychlosti bez zohlednění ztrát účinnosti v systému (jiné převodovky, řemeny, řetězy) před naší šnekovou převodovkou. Vždy změřte nebo vypočítejte krouticí moment v místě připojení k našemu vstupnímu nebo výstupnímu hřídeli.

Nesmlouvavý multiplikátor: Service Factor (SF) – hluboký ponor

Service Factor je univerzální jazyk pro zohlednění tvrdosti v reálném světě. Je to násobitel aplikovaný na vypočítanýpožadovaný výstupní moment (T2)určitminimální požadovaný jmenovitý moment převodovky.

Výběr faktoru služby je založen na systematickém hodnocení tří hlavních kategorií:

1. Charakteristiky zdroje napájení (hlavního tahače):
   • Elektromotor (střídavý, 3-fázový):SF = 1,0 (základ). Zvažte však:
     • Starty s vysokou setrvačností:Motory pohánějící vysokou setrvačnou zátěž (ventilátory, velké bubny) mohou při spouštění čerpat 5-6x FLC. Tento přechodový moment se přenáší. Přidejte 0,2-0,5 do SF nebo použijte softstartér/VFD.
     • Počet startů/hodina:Více než 10 startů za hodinu představuje těžký startovací výkon. Přidejte 0,3 k SF.
   • Spalovací motor:Kvůli pulzacím točivého momentu a potenciálu rázu z náhlého záběru (spojky) je typické minimální SF 1,5.
   • Hydraulický motor:Obecně hladký, ale potenciál pro tlakové špičky. SF obvykle 1,25-1,5 v závislosti na kvalitě regulačního ventilu.
2. Vlastnosti hnaného stroje (zátěž):Toto je nejkritičtější kategorie.
   • Rovnoměrné zatížení (SF 1.0):Stabilní, předvídatelný točivý moment. Příklady: Elektrický generátor, dopravník s konstantní rychlostí s rovnoměrně rozloženou hmotností, mísič s kapalinou s rovnoměrnou viskozitou.
   • Střední rázové zatížení (SF 1,25 – 1,5):Nepravidelný provoz s periodickými, předvídatelnými špičkami. Příklady: Dopravníky s přerušovaným podáváním, lehké výtahy, prádelny, balicí stroje.
   • Vysoké rázové zatížení (SF 1,75 - 2,5+):Silné, nepředvídatelné požadavky na vysoký točivý moment. Příklady: Drtiče hornin, kladivové mlýny, děrovací lisy, těžké navijáky s drapákem, lesní technika. Pro extrémní případy, jako je drtič strusky, jsme použili SF 3,0 na základě historických dat o selhání.
3. Denní provozní doba (pracovní cyklus):
   • Přerušované (≤ 30 min/den):SF lze někdy mírně snížit (např. vynásobit 0,8), ale nikdy ne pod 1,0 pro třídu zatížení. Doporučuje se opatrnost.
   • 8–10 hodin/den:Standardní průmyslová povinnost. Použijte plnou hodnotu SF ze zdroje energie a posouzení poháněného stroje.
   • Nepřetržitý provoz 24/7:Nejnáročnější rozvrh pro únavový život.Zvyšte SF z výše uvedeného hodnocení minimálně o 0,2.Například rovnoměrné zatížení v nepřetržitém provozu by mělo používat SF 1,2, nikoli 1,0.

Vzorec pro minimální jmenovitý točivý moment převodovky:T2_rated_min = T2_calculated * SF_total.

Kritická kontrola: Tepelná kapacita (tepelné hodnocení HP)

To je často limitujícím faktorem, zejména u menších převodovek nebo vysokorychlostních aplikací. Převodovka může být mechanicky dostatečně pevná, ale přesto se může přehřívat.

• co to je:Maximální vstupní výkon, který může převodovka nepřetržitě přenášet, aniž by vnitřní teplota oleje překročila stabilní hodnotu (typicky 90-95°C) při standardní teplotě 40°C.
• Jak zkontrolovat:Vaše aplikacepožadovaný vstupní výkon (P1)musí být ≤ převodovkyTepelné hodnocení HPpři vaší provozní vstupní rychlosti (n1).
• Pokud je vyžadováno P1 > Tepelné hodnocení:MUSÍTE snížit mechanickou kapacitu (použijte větší velikost) nebo přidat chlazení (ventilátor, vodní plášť). Ignorování této záruky je přehřátí a rychlé selhání.
• Naše údaje:Náš katalog poskytuje přehledné grafy znázorňující tepelné HP vs. vstupní otáčky pro každou velikost šnekové převodovky, s chlazením ventilátorem i bez něj.

Výpočty vnějších sil: Příčné zatížení (OHL) a tahové zatížení

Síly aplikované na hřídele vnějšími součástmi jsou oddělené od přenášeného točivého momentu a jsou k němu aditivní.

• Vzorec pro celkové zatížení (OHL) (pro řetěz/řetězové kolo nebo kladku):
  OHL (N) = (2000 * Točivý moment na hřídeli (Nm)) / (Roztečný průměr řetězového kola/řemenice (mm))
  Točivý moment na hřídelije buď T1 (vstup) nebo T2 (výstup). Musíte zkontrolovat OHL na obou hřídelích.
• Tažné zatížení (axiální zatížení) ze spirálových ozubených kol nebo šikmých dopravníků:Tato síla působí podél osy hřídele a musí být vypočtena z geometrie hnaného prvku.
• Ověření:Vypočtené OHL a tahové zatížení musí být ≤ přípustné hodnoty uvedené v našich tabulkách pro vybraný model šnekové převodovky ve specifické vzdálenosti od čela skříně (X), kde působí síla.

Environmentální a aplikační specifika

• Okolní teplota:Pokud je teplota vyšší než 40 °C, tepelná kapacita se snižuje. Pokud je teplota nižší než 0 °C, je počáteční viskozita maziva problémem. Informujte nás o rozsahu.
• Montážní poloha:Červ nad nebo pod? To ovlivňuje hladinu olejové vany a mazání horního ložiska. Naše hodnocení jsou obvykle pro červa nad pozicí. Jiné pozice mohou vyžadovat konzultaci.
• Profil pracovního cyklu:Pokud se zatížení předvídatelně mění, uveďte graf nebo popis. To umožňuje sofistikovanější analýzu než jen statický SF.

Náš přístup ve společnosti Raydafon Technology je založený na spolupráci. Našim zákazníkům poskytujeme podrobné výběrové listy, které procházejí každým výše uvedeným parametrem. Ještě důležitější je, že nabízíme přímou technickou podporu. Sdílením úplných podrobností o vaší aplikaci – specifikace motoru, setrvačnost při spouštění, profil zátěžového cyklu, okolní podmínky a výkresy rozložení – můžeme společně vybrat šnekovou převodovku, která je nejen adekvátní, ale optimálně spolehlivá pro vaše specifické podmínky zatížení. Tento pečlivý výpočetní proces, založený na desetiletích našich továrních testovacích dat, je tím, co odděluje správný výběr od toho katastrofického.

---

Jak může správná údržba a montáž působit proti opotřebení souvisejícím se zátěží?

I nejrobustněji řešená šneková převodovka odRaydafonPři nesprávné instalaci nebo údržbě může dojít k předčasnému selhání. Správná montáž a disciplinovaný režim údržby jsou vaše provozní páky, které přímo působí proti neúnavnému nárazu nákladu. Tyto postupy zachovávají navrženou nosnou geometrii a integritu mazání a zajišťují, že jednotka bude po celou dobu své životnosti fungovat tak, jak byla navržena.

Fáze 1: Předinstalace a montáž – nastavení základu pro spolehlivost

Chyby vzniklé během instalace vytvářejí inherentní závady zesilující zatížení, které žádná pozdější údržba nemůže plně opravit.

• Skladování a manipulace:
  • Skladujte jednotku v čistém a suchém prostředí. Pokud je skladován déle než 6 měsíců, otočte vstupní hřídel o několik plných otáček každé 3 měsíce, aby se ozubená kola znovu pokryla olejem a předešlo se falešnému brinelingu na ložiskách.
  • Jednotku nikdy nezvedejte pouze za hřídele nebo litá oka pouzdra. Použijte smyčku kolem krytu. Pád nebo náraz jednotky může způsobit vnitřní posuny vyrovnání nebo poškození ložisek.
• Základ a tuhost:
  • Montážní základna musí být rovná, tuhá a opracovaná s dostatečnou tolerancí (doporučujeme lepší než 0,1 mm na 100 mm). Flexibilní základna se pod zatížením ohne, čímž dojde k nesprávnému vyrovnání převodovky s připojeným zařízením.
  • Ke korekci rovinnosti základny používejte podložky, nikoli podložky. Ujistěte se, že montážní nožky jsou plně podepřeny.
  • Použijte správný typ spojovacího prvku (např. stupeň 8.8 nebo vyšší). Utáhněte šrouby do kříže na utahovací moment uvedený v naší příručce, aby nedošlo k deformaci pouzdra.
• Zarovnání hřídele: Jediný nejkritičtější úkol.
  • Nikdy nevyrovnávejte okem nebo rovnou hranou.Vždy používejte číselníkový úchylkoměr nebo laserový seřizovací nástroj.
  • Vyrovnejte připojené zařízení k převodovce, ne naopak, aby nedošlo k deformaci skříně převodovky.
  • Zkontrolujte zarovnání ve vertikální i horizontální rovině. Konečné vyrovnání musí být provedeno se zařízením při normální provozní teplotě, protože teplotní růst může vyrovnání posunout.
  • Přípustná nesouosost u pružných spojek je typicky velmi malá (často menší než 0,05 mm radiální, 0,1 mm úhlová). Překročení této hodnoty vyvolává cyklické ohybové zatížení na hřídelích, což dramaticky zvyšuje opotřebení ložisek a těsnění.
• Připojení externích součástí (řemenice, ozubená kola):
• K instalaci použijte správný stahovák; nikdy neklepejte přímo na hřídel nebo součásti převodovky.
• Ujistěte se, že klíče jsou správně nasazeny a nevyčnívají. K uzamčení součásti použijte stavěcí šrouby ve správné orientaci.
• Zkontrolujte, zda je radiální zatížení (OHL) těchto součástí v rámci publikovaného limitu pro zvolenou šnekovou převodovku ve správné vzdálenosti „X“.

Fáze 2: Mazání – Pokračující boj proti opotřebení způsobenému zatížením

Mazání je aktivní činidlo, které zabraňuje tomu, aby zátěž způsobila kontakt kov na kov.

• Počáteční plnění a vloupání:
  • Používejte pouze doporučený typ oleje a viskozitu (např. ISO VG 320 syntetický polyglykol). Nesprávný olej nemůže vytvořit potřebný EHD film pod vysokým kontaktním tlakem.
  • Doplňte do středu okénka nebo zátky hladiny oleje – nic více, nic méně. Přeplnění způsobuje ztráty vířením a přehřívání; nedostatečné plnění hladuje ozubená kola a ložiska.
  • První výměna oleje je kritická.Po prvních 250-500 hodinách provozu vyměňte olej. Tím se odstraní otěrové částice, které vznikají, když se zuby ozubeného kola mikroskopicky vzájemně přizpůsobují při počátečním zatížení. Tyto nečistoty jsou vysoce abrazivní, pokud zůstanou v systému.
• Rutinní výměny oleje a monitorování stavu:
  • Stanovte si plán na základě provozních hodin nebo ročně, podle toho, co nastane dříve. Pro provoz 24/7 jsou u syntetického oleje běžné výměny každých 4000-6000 hodin.
  • Analýza oleje:Nejvýkonnější prediktivní nástroj. Odešlete vzorek do laboratoře při každé výměně oleje. V přehledu se zobrazí:
    • Kovy:Stoupající železo (šneková ocel) nebo měď/cín (bronz kola) značí aktivní opotřebení. Náhlý skok znamená problém.
    • Viskozita:Zhoustl olej (oxidace) nebo zředil (smyk dolů, ředění paliva)?
    • Kontaminanty:Křemík (špína), obsah vody, číslo kyselosti. Voda (>500 ppm) je obzvláště škodlivá, protože podporuje rez a snižuje pevnost olejového filmu.
• Domazání těsnění (pokud je k dispozici):Některá provedení mají těsnění pro čištění tuku. Specifikované vysokoteplotní lithiové komplexní mazivo používejte šetrně, aby nedošlo ke kontaminaci olejové vany.

Fáze 3: Provozní monitorování a pravidelné kontroly

Být systémem včasného varování pro problémy související se zatížením.

• Monitorování teploty:
  • Pomocí infračerveného teploměru nebo trvale namontovaného senzoru pravidelně kontrolujte teplotu pouzdra v blízkosti oblastí ložisek a olejové vany.
  • Stanovte základní teplotu při normální zátěži. Trvalé zvýšení o 10-15°C nad základní linii je jasným varováním před zvýšeným třením (nesouosost, selhání maziva, přetížení).
• Analýza vibrací:
  • Jednoduché ruční měřiče mohou sledovat celkovou rychlost vibrací (mm/s). Trend to v průběhu času.
  • Rostoucí vibrace ukazují na zhoršující se ložiska, nerovnoměrné opotřebení nebo nevyváženost připojeného zařízení – to vše zvyšuje dynamické zatížení převodovky.
• Sluchová a vizuální kontrola:
  • Poslouchejte změny zvuku. Nové kňučení může naznačovat nesouosost. Klepání může znamenat selhání ložiska.
  • Hledejte úniky oleje, které mohou být příznakem přehřátí (tvrdnutí těsnění) nebo přetlaku.
• Opětovné utažení šroubu:Po prvních 50-100 hodinách provozu a poté každý rok znovu zkontrolujte utažení všech šroubů základu, pouzdra a spojky. Vibrace ze zatěžovacích cyklů je mohou uvolnit.

Kompletní tabulka plánu údržby

Akce	Frekvence / časování	Účel a zatížení připojení	Klíčové poznámky k postupu
Počáteční výměna oleje	Po prvních 250-500 hodinách provozu.	Odstraňuje počáteční úlomky z opotřebení (abrazivní částice) vznikající během procesu usazování zatížení ozubených kol a ložisek. Zabraňuje zrychlení abrazivního opotřebení.	Sceďte za tepla. V případě nadměrného množství nečistot propláchněte pouze stejným typem oleje. Doplňte na správnou úroveň.
Rutinní výměna a analýza oleje	Každých 4000-6000 provozních hodin nebo 12 měsíců. Častější ve špinavém/horkém prostředí.	Doplňuje degradované přísady, odstraňuje nahromaděné kovy a nečistoty. Analýza oleje poskytuje trend opotřebení, přímý ukazatel závažnosti vnitřního zatížení a zdraví součástí.	Během provozu odeberte vzorek oleje ze střední jímky. Odeslat do laboratoře. Zdokumentujte výsledky pro stanovení trendových linií pro kritické prvky jako Fe, Cu, Sn.
Kontrola točivého momentu šroubu	Po 50-100 hodinách, pak ročně.	Zabraňuje uvolnění v důsledku vibrací a tepelného cyklování při zatížení. Uvolněné šrouby umožňují pohyb pouzdra a vychýlení, což vytváří nerovnoměrné, vysoké namáhání.	Použijte kalibrovaný momentový klíč. Postupujte podle křížového vzoru pro šrouby pouzdra a základny.
Kontrola zarovnání	Po instalaci, po jakékoli údržbě připojeného zařízení a jednou ročně.	Zajišťuje, že připojené hřídele jsou kolineární. Nesouosost je přímým zdrojem cyklického ohybového zatížení, které způsobuje předčasné selhání ložisek a nerovnoměrný kontakt ozubeného kola (zatížení hran).	Provádějte se zařízením při provozní teplotě. Pro přesnost použijte laserové nebo číselníkové indikátory.
Sledování trendu teploty a vibrací	Týdenní / měsíční čtení; nepřetržité monitorování kritických aplikací.	Včasné odhalení problémů (selhání mazání, opotřebení ložisek, nesouosost), které zvyšují vnitřní tření a dynamické zatížení. Umožňuje plánovaný zásah před katastrofickým selháním.	Označte body měření na krytu. Zaznamenejte okolní teplotu a stav zatížení pro přesné srovnání.
Vizuální kontrola netěsností a poškození	Denní/týdenní procházka.	Identifikuje úniky oleje (potenciální ztráta maziva vedoucí k opotřebení) nebo fyzické poškození vnějšími nárazy, které by mohly ohrozit integritu krytu při zatížení.	Zkontrolujte těsnicí plochy, spoje pouzdra a odvětrání. Ujistěte se, že odvzdušňovač je čistý a bez překážek.

Odbornost naší továrny přesahuje místo prodeje. Naše technická dokumentace obsahuje komplexní instalační průvodce a kontrolní seznamy údržby přizpůsobené našim produktům. Partnerstvím s námi nezískáte jen kvalitní šnekovou převodovku, ale také znalostní rámec a podporu, která zajistí, že bude plnit svou plánovanou životnost a bude aktivně zvládat zátěžové výzvy, kterým každý den čelí. Spolehlivost je partnerství a naším závazkem je být vaším technickým zdrojem od instalace až po desetiletí servisu.

---

Shrnutí: Zajištění dlouhodobé spolehlivosti prostřednictvím sledování zátěže

Pochopení toho, jak podmínky zatížení ovlivňují dlouhodobou spolehlivost jednotek šnekových převodovek, je základním kamenem úspěšného aplikačního inženýrství. Jedná se o mnohostrannou souhru mezi mechanickým namáháním, tepelným managementem, materiálovými vědami a provozními postupy. Jak jsme prozkoumali, nepříznivá zatížení urychlují mechanismy opotřebení, jako je abraze, důlky a oděrky, což vede ke ztrátě účinnosti a předčasnému selhání.

Ve společnosti Raydafon Technology Group Co., Limited s tím bojujeme záměrným designem: od našich kalených ocelových šneků a bronzových kol po naše pevná pouzdra a vysokokapacitní ložiska, každý aspekt naší šnekové převodovky je navržen tak, aby zvládal a vydržel náročné profily zatížení. Partnerství pro spolehlivost je však sdílené. Úspěch závisí na přesném výpočtu provozních faktorů, teplotních limitů a vnějších zátěží při výběru, následované pečlivou instalací a proaktivní kulturou údržby.

Tím, že se na zatížení nepohlížíte jako na jediné číslo, ale jako na dynamický profil životnosti, a když si vyberete partnera převodovky s odpovídající konstrukční hloubkou, přeměníte kritickou komponentu na spolehlivé aktivum. Zveme vás k využití našich dvou desetiletí zkušeností. Nechte náš technický tým, aby vám pomohl s analýzou vašich specifických podmínek zatížení a specifikoval optimální řešení šnekové převodovky, které zajistí výkon, dlouhou životnost a maximální návratnost vaší investice.

Kontaktujte Raydafon Technology Group Co., Limiteddnes pro podrobnou recenzi aplikace a doporučení produktu. Stáhněte si náš komplexní technický dokument o výpočtu zatížení nebo si vyžádejte audit na místě od našich inženýrů, aby posoudili vaše současné systémy pohonů.

---

Často kladené otázky (FAQ)

Q1: Jaký je nejvíce škodlivý typ zátěže pro šnekovou převodovku?
A1: Rázová zatížení jsou obvykle nejškodlivější. Náhlý, velký točivý moment může okamžitě protrhnout kritický olejový film mezi šnekem a kolem, což způsobí okamžité adhezivní opotřebení (odření) a potenciálně prasknutí zubů nebo ložisek. Vyvolává také vysoké stresové cykly, které urychlují únavu. Trvalá přetížení jsou sice škodlivá, ale okamžitá povaha rázového zatížení často nenechává čas setrvačnosti systému absorbovat náraz, což je činí zvláště závažnými.

Q2: Jak ovlivňuje nepřetržité přetěžování při řekněme 110 % jmenovitého točivého momentu životnost?
A2: Nepřetržité přetěžování, byť nepatrně, drasticky snižuje životnost. Vztah mezi zatížením a životností ložiska/ozubení je často exponenciální (podle vztahu krychle pro ložiska). Přetížení 110 % může snížit očekávanou životnost ložiska L10 zhruba o 30–40 %. Ještě důležitější je, že zvyšuje provozní teplotu v důsledku zvýšeného tření. To může vést k tepelnému úniku, kdy se teplejší olej ztenčuje, což vede k většímu tření a ještě teplejšímu oleji, což v konečném důsledku způsobí rychlé poškození maziva a katastrofické opotřebení během krátké doby.

Q3: Může větší provozní faktor zcela zaručit spolehlivost při proměnlivém zatížení?
A3: Větší servisní faktor je zásadní bezpečnostní rezervou, ale není absolutní zárukou. Zohledňuje neznámé v charakteru zatížení a frekvenci. Spolehlivost však závisí také na správné instalaci (vyrovnání, montáž), správném mazání a faktorech prostředí (čistota, okolní teplota). Použití vysokého provozního faktoru vybírá robustnější převodovku s větší vlastní kapacitou, ale i tak musí být správně instalována a udržována, aby byla realizována plná potenciální životnost.

Q4: Proč je tepelná kapacita tak důležitá při diskuzi o zatížení?
A4: U šnekové převodovky se značná část vstupního výkonu ztrácí jako teplo v důsledku kluzného tření. Zatížení přímo určuje velikost této ztráty třením. Tepelná kapacita je rychlost, kterou může skříň převodovky odvádět toto teplo do okolí, aniž by vnitřní teplota překročila bezpečný limit pro mazivo (typicky 90-100°C). Pokud aplikovaná zátěž generuje teplo rychleji, než se může rozptýlit, jednotka se přehřeje, rozloží olej a vede k rychlému selhání, i když jsou mechanické součásti dostatečně pevné, aby zvládly točivý moment.

Q5: Jak příčná zatížení konkrétně degradují šnekovou převodovku?
A5: Příčná zatížení působí ohybovým momentem na výstupní hřídel. Tato síla je přenášena ložisky výstupního hřídele. Nadměrné OHL způsobuje předčasnou únavu ložisek (brinelling, odlupování). Také mírně vychyluje hřídel, což vychyluje přesné záběry mezi šnekem a kolem. Tato nesouosost koncentruje zatížení na jeden konec zubu, což způsobuje lokalizované důlky a opotřebení, zvyšuje vůli a vytváří hluk a vibrace. Účinně narušuje pečlivě navržené rozložení zatížení převodovky.

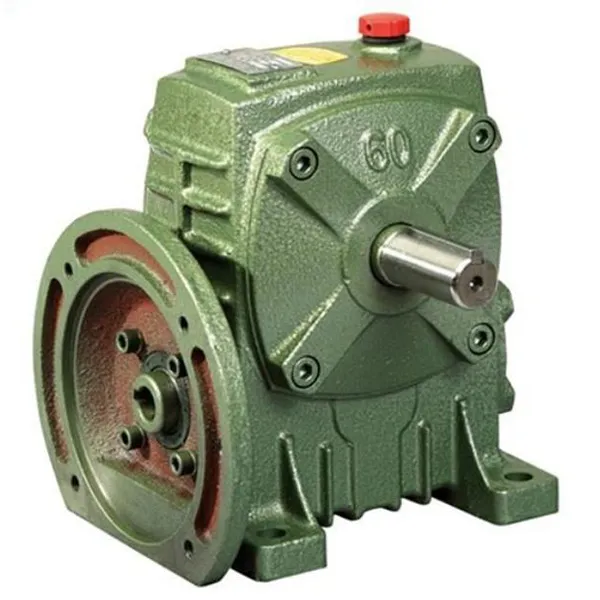

Šneková převodovka technologie Raydafon: Klíčové konstrukční parametry pro odolnost proti zatížení
