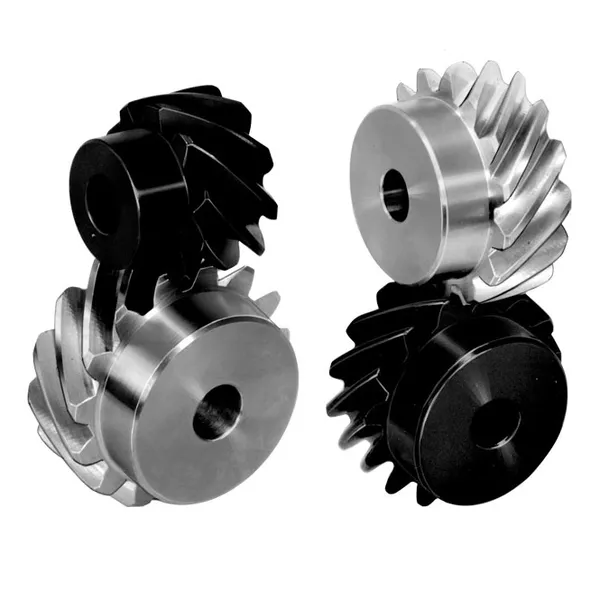

Mohou konstrukce Precision Gear překročit limit 17 zubů?

Přesná převodovka, nepostradatelná součást v každodenním životě a průmyslu, je široce používána v široké řadě aplikací, včetně letectví, nákladních lodí a automobilů. Při navrhování a výrobě ozubených kol jsou však vyžadovány určité počty zubů. Někteří navrhli, že ozubená kola s méně než 17 zuby se nebudou otáčet. To však není přesné. Co přesně způsobuje tento rozpor?

Podřezávání

Během výrobního procesu Precision Gear může dojít k podříznutí, pokud je počet zubů příliš malý. Tento jev negativně ovlivňuje pevnost převodu. Když průsečík špičky zubu a čáry záběru překročí kritický bod záběru řezaného ozubeného kola, profil evolventního zubu na patě řezaného ozubeného kola se částečně odstraní. Tento jev se nazývá podřezávání. Podřezání je snížení pevnosti ozubeného kola způsobené nadměrným řezáním u kořene. Tomu se lze vyhnout volbou vhodného koeficientu výšky zubu a úhlu přítlaku.

Vztah mezi designem ozubených kol a počtem zubů

Zda přesné ozubené kolo má či nemá méně než 17 zubů, není absolutním omezením. V praxi existuje mnoho ozubených kol s méně než 17 zuby, ale jejich konstrukce musí zabránit podříznutí. Hobbing je běžná metoda obrábění.

Metody obrábění ozubených kol

Přesná převodovkametody obrábění zahrnují odvalovací frézování. 17-ti zubová ozubená kola mají jedinečné vlastnosti obrábění. Příliš málo zubů může snadno vést k podřezání. Klíč k zamezení podřezání spočívá ve výběru vhodného přídavného výškového koeficientu a úhlu přítlaku. U evolventních převodů je pro hladký chod rozhodující dobrý záběr.

Aplikace ozubených kol s různým počtem zubů

Zatímco teorie umožňuje přesná ozubená kola s libovolným počtem zubů, vliv počtu zubů na podříznutí je třeba vzít v úvahu v praktických návrzích, aby byla zajištěna stabilita a životnost ozubeného kola. Kromě toho je důležitým faktorem počet zubů na ozubeném kole. Mnoho ozubených kol s méně než 17 zuby však na trhu stále dobře funguje. Je to především proto, že podřezání není v reálných aplikacích vždy nevyhnutelné.

Konstrukce evolventního ozubeného kola

Profily evolventních zubů jsou široce používány v konstrukci přesných ozubených kol díky jejich výhodám v záběru a snížení tření. Ve specifických situacích se však používají i neevolventní profily zubů. Evolventní ozubená kola lze dále rozdělit na ozubená kola čelní a ozubená kola se šikmým ozubením. U standardních čelních ozubených kol jsou jasně definovány přídavný výškový koeficient, součinitel výšky kořene a tlakový úhel.

Prostřednictvím vhodných obráběcích technik, jako je indexování a konstrukce spirálového ozubení, mohou přesná ozubená kola s méně než 17 zuby účinně zabránit podříznutí a zajistit tak správný provoz. Indexování je nejběžnější metodou řešení tohoto problému, která zahrnuje úpravu polohy nástroje pro řezání. Schůdnými možnostmi jsou také spirálové, cykloidní a pancykloidní převody.

Raydafonnabízí různépřesná převodovkavelikosti, neváhejte a kupte.
