Výrobce hydraulických válců pro těžká zařízení

Hydraulický válec Raydafon

Výrobce hydraulických válců pro rypadla, kombajny, traktory a zakázkové stroje

Raydafonvyrábí hydraulické válce pro stavební stroje, zemědělskou techniku, průmyslové stroje a další hydraulické aplikace. Dodáváme standardní a plně přizpůsobené válce na základě průměru vrtání, průměru tyče, délky zdvihu, typu montáže, pracovního tlaku a provozních podmínek.

Každá vložka je vyrobena podle potvrzených výkresů, vzorků nebo klíčových rozměrů. Výroba se zaměřuje na rozměrovou přesnost, těsnicí výkon a stabilní provoz při opakovaném hydraulickém zatížení – tři faktory, které rozhodují o tom, zda válec vydrží sezónu nebo desetiletí.

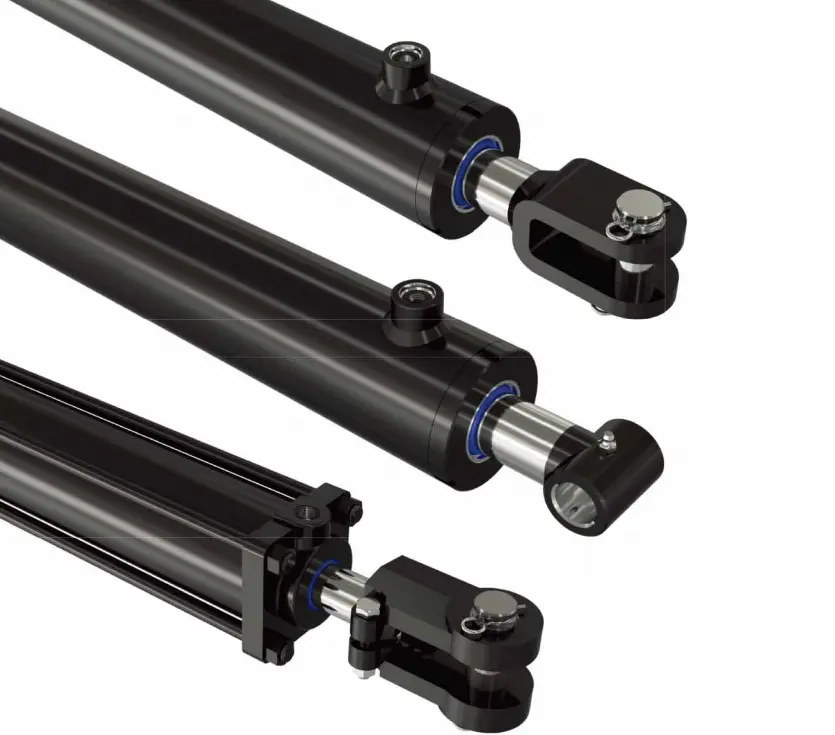

hydraulic cylinders
01

Konstrukce a hlavní části hydraulického válce

Hydraulický válec převádí hydraulický tlak na lineární mechanický pohyb. Jeho výkon závisí na tom, jak přesně jsou jeho základní komponenty vzájemně sladěny.

  • Hlaveň válce— tvoří tlakovou komoru pro hydraulický olej a vede sestavu pístu.
  • Píst— převádí hydraulický tlak na lineární sílu.
  • Pístnice— přenáší sílu válce na mechanismus stroje.
  • Koncový kryt— podpírá a umísťuje vnitřní části, přičemž drží konstrukci válce pohromadě.
  • těsnění— zabraňte úniku oleje a zabraňte vniknutí nečistot do válce.
  • Montážní komponenty— příruby, čepy, vidlice, kulové spoje a další spoje vybrané tak, aby odpovídaly instalaci.

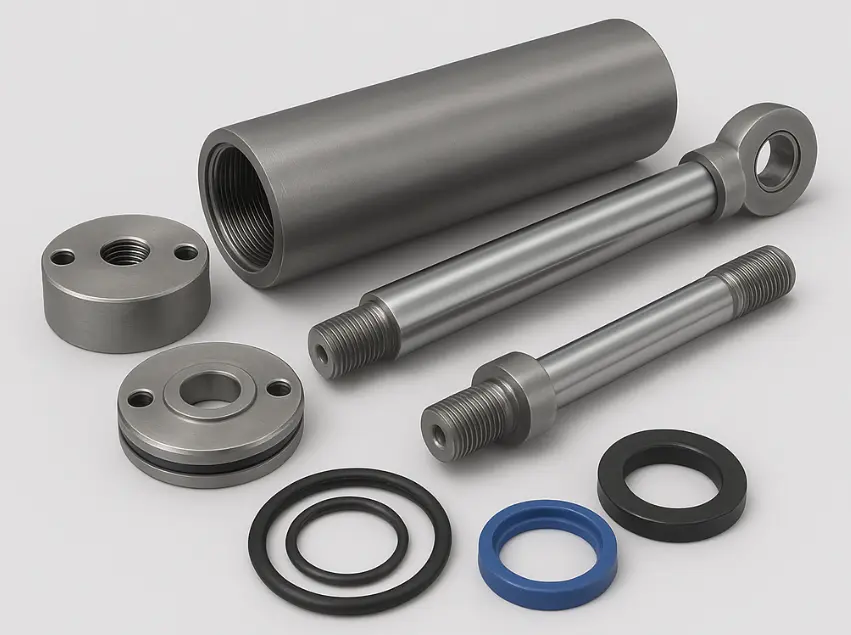

Hydraulic Cylinder Construction and Main Parts
02

Jak změřit hydraulický válec před objednávkou

Přesné měření je rozdíl mezi výměnou na místě a vrácenou zásilkou. Před vyjmutím válce vypněte zařízení, uvolněte hydraulický tlak a vyčistěte válec a spojovací oblasti. V celém rozsahu používejte kalibrované měřicí nástroje.

How to Measure Hydraulic Cylinder

Pět dimenzí, které potřebujeme jako první

  • Průměr otvoru— vnitřní průměr hlavně, měřený ve více než jedné poloze pro kontrolu kolísání opotřebení.
  • Průměr tyče— průměr pístnice měřený na čisté, neopotřebené části az různých směrů.
  • Délka zdvihu— vzdálenost mezi zcela zasunutou a zcela vysunutou polohou.
  • Celková délka— délka válce v uvedené referenční poloze, obvykle zasunutá.
  • Typ montáže— potvrďte spojení na obou koncích: příruba, čep, vidlice nebo kulové upevnění.
Výběr 01 Zatížení a tlak

Požadovaný pracovní tlak, tahová nebo tažná síla a pracovní cyklus.

Výběr 02 Geometrie

Vrtání, tyč, zdvih, montážní rozměry a typ připojení.

Výběr 03 Provozní podmínky

Typ hydraulického oleje, provozní teplota, pracovní prostředí, frekvence pohybu.

03

Aplikace hydraulických válců

Hydraulické válce Raydafon jsou konstruovány pro zařízení, která potřebují kontrolovaný lineární pohyb a spolehlivou zvedací sílu, den za dnem, v reálných polních podmínkách.

Bagry a nakladače Buldozery a zemní práce Traktory a nářadí Kombajn a kombajny na rýži Hydraulické lisy Zařízení pro manipulaci s materiálem Výroba a automatizace strojů Těžba a těžká zařízení Speciální stroje na zakázku
04

Proč si vybrat Raydafon jako dodavatele hydraulických válců

Postaveno na výkresech, vzorcích a provozních podmínkách

Spíše než vnucování katalogového dílu do vašeho stroje začínáme od skutečných pracovních podmínek válce a pracujeme zpět na specifikaci, která sedí.

  • Standardní a vlastní možnosti— láhve vyrobené podle standardních specifikací nebo podle výkresů a vzorků zákazníka.
  • Výběr na základě aplikace— vrtání, tyč, zdvih, montáž a specifikace těsnění odpovídající skutečným pracovním podmínkám.
  • Zaměření na výkon těsnění— konfigurace těsnění zvolené pro kontrolu úniku oleje při opakovaných cyklech, nejen při první montáži.
  • Pružnost zatížení— konstrukce vybrané podle tlaku, zatížení, zdvihu a provozní frekvence.
  • Jednorázové napájení hnacího ústrojí— Raydafon také dodáváZemědělská převodovka, Planetová převodovkaaVývodový hřídel, takže více hnacích a hydraulických komponent může pocházet od jednoho dodavatele.

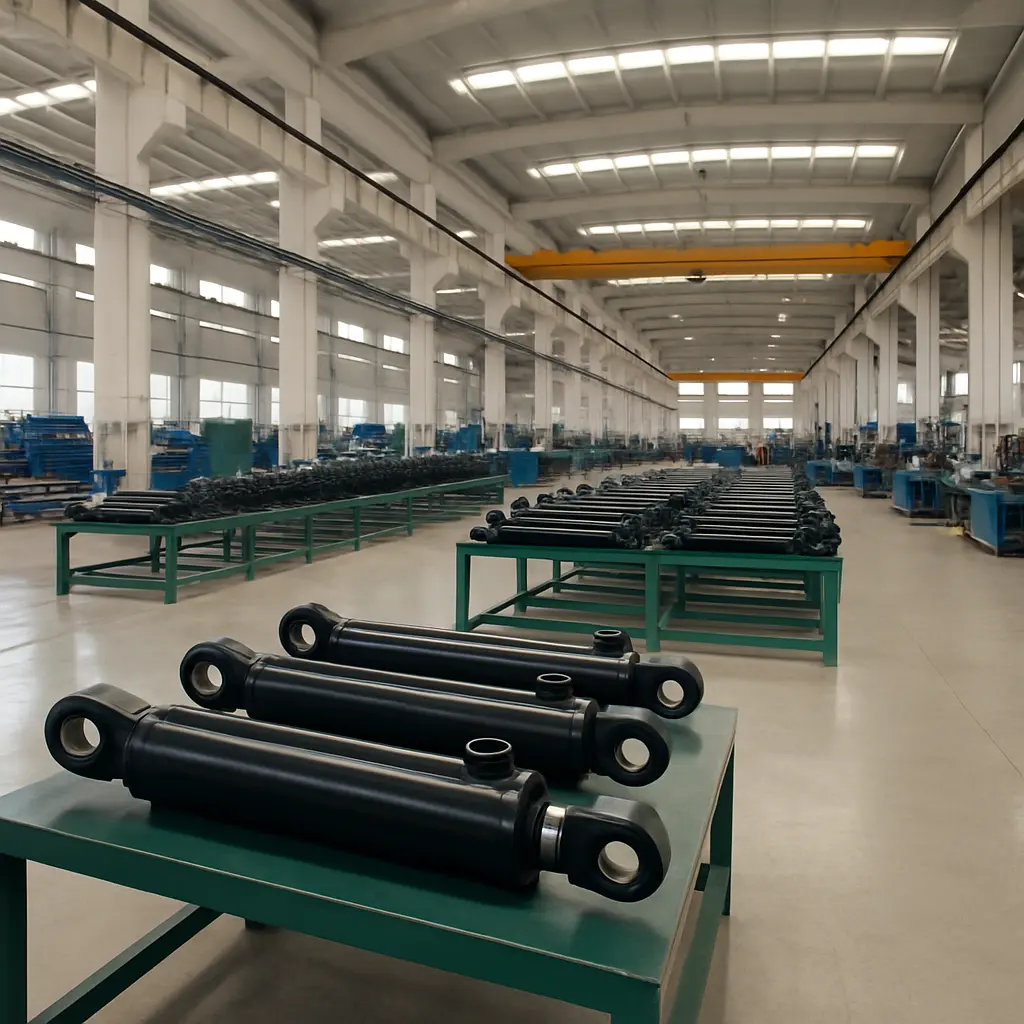

Raydafon factory

Vyžádejte si specifikaci hydraulického válce

Výměna stávajícího válce nebo vývoj nového stroje? Pošlete výkres, vzorek, číslo dílu nebo klíčové rozměry. Raydafon před zahájením výroby posoudí požadavek a potvrdí vhodnou konfiguraci válce, montážní rozměry a specifikace.

View as

Hydraulický válec kombajnu EP-YD40-245-D5

Hydraulický válec kombajnu EP-YD40-245-D5

Raydafon, čínský výrobce a dodavatel, vyrábí hydraulický válec kombajnu EP-YD40-245-D5 sám. Je nezbytný pro zvedání a spouštění dopravníkového systému kombajnů na kukuřici a sóju, stejně jako pro převracení sila. S vrtáním 40 mm a zdvihem 245 mm vydrží tlak 16 MPa. Chromovaná pístnice odolává opotřebení, zatímco bezešvá ocelová hlaveň je odolná. Těsnění jsou odolná proti oleji a nepropustná. Dodržujeme přísné kontroly od výroby až po odeslání a cena je přiměřená. Užijte si hladký chod harvestoru!
EP-YS50E-001 Hydraulický válec řízení kombajnu

EP-YS50E-001 Hydraulický válec řízení kombajnu

Raydafon, čínský výrobce a dodavatel, vyrábí hydraulický válec pro řízení hydraulického válce kombajnu EP-YS50E-001, speciálně pro řízení. Je nezbytný pro otáčení a manévrování sklízečů pšenice a rýže na poli. S vrtáním 50 mm a zdvihem 153 mm vydrží tlak 20 MPa. Chromovaná pístnice odolává opotřebení, zatímco válec je vyroben z odolné bezešvé oceli. Těsnění jsou odolná proti oleji a nepropustná. Pečlivě sledujeme výrobu a máme přiměřenou cenu. Použijte to pro hladké řízení harvestoru!
EP-YD40-270 Harvestor Hydraulický válec řezací plošiny Válec

EP-YD40-270 Harvestor Hydraulický válec řezací plošiny Válec

Raydafon, čínský výrobce a dodavatel, vyrábí hydraulický válec řezací plošiny kombajnu EP-YD40-270 ve vlastní firmě. Tento válec se používá pro hlavičku. Má vrtání 40 mm, zdvih 270 mm a odolá tlaku 18 MPa. Pístní tyč je chromovaná pro odolnost proti opotřebení a válec je vyroben z odolné bezešvé oceli. Těsnění jsou odolná proti oleji a nepropustná. Pečlivě sledujeme náš výrobní a expediční proces a nabízíme rozumnou cenu. Je to spolehlivý společník pro váš harvestor!
Hydraulický válec kombajnu EP-HH-YG45*220

Hydraulický válec kombajnu EP-HH-YG45*220

Raydafon, čínský výrobce a dodavatel, vyrábí kombajnový hydraulický válec EP-HH-YG45*220 v naší vlastní továrně. Tento válec se běžně používá ve zvedacích a spouštěcích systémech harvestorů. Má vrtání 45 mm, zdvih 220 mm a odolá tlaku až 16 MPa. Chromovaná pístnice odolává opotřebení a válec je vyroben z odolné bezešvé oceli. Těsnění jsou odolná proti oleji a prakticky nepropustná. Pečlivě sledujeme kvalitu od výroby až po dodání a cena je rozumná. Přidáním této hydraulické součásti do vašeho harvestoru zajistíte jeho hladký chod!
EP-YD25-001A Hydraulický válec kombajnu Válec s jazýčkovým kolem

EP-YD25-001A Hydraulický válec kombajnu Válec s jazýčkovým kolem

Raydafon, čínský výrobce a dodavatel, si sám vyrábí hydraulický válec s jazýčkovým válcem EP-YD25-001A Harvester, speciálně pro použití na cívkách. Má vrtání 25 mm, zdvih 235 mm a odolá tlaku 12 MPa. Chromovaná pístnice odolává opotřebení, zatímco válec je vyroben z odolné bezešvé oceli. Těsnění jsou odolná proti oleji a nepropustná. Pečlivě sledujeme výrobu a zajišťujeme rozumnou cenu. Je to spolehlivý a spolehlivý hydraulický válec pro harvestorové navijáky!
Hydraulický válec kombajnu EP-YS40F Válec s plynule měnitelnou rychlostí

Hydraulický válec kombajnu EP-YS40F Válec s plynule měnitelnou rychlostí

Raydafon, čínský výrobce a dodavatel, vyrábí kombajnový hydraulický válec EP-YS40F s plynule měnitelnou rychlostí s plynule měnitelným převodem (CVT) speciálně pro kombajnové převodové systémy. S vrtáním 40 mm a zdvihem 65 mm vydrží provozní tlak 18 MPa. Pístní tyč je chromovaná pro ochranu proti opotřebení, válec je vyroben z vysoce pevné bezešvé oceli a těsnění jsou odolná proti oleji a stárnutí, což zajišťuje těsný provoz. Díky přísné kontrole kvality od výroby až po kontrolu nabízíme rozumnou cenu. Přidání spolehlivé CVT komponenty do vašeho harvestoru zajistí hladký provoz!
Jako spolehlivý výrobce a dodavatel Hydraulický válec v Číně prošly naše produkty certifikací CE. Pokud chcete nakupovat kvalitní produkty, kontaktujte nás.
