Mosazné šnekové kolo
  • Mosazné šnekové koloMosazné šnekové kolo
  • Mosazné šnekové koloMosazné šnekové kolo

Mosazné šnekové kolo

Raydafon je čínský výrobce OEM a dodavatel mosazných šnekových kol pro šnekové pohony ve strojírenských strojích, metalurgických zařízeních, lékařských zařízeních, stavbě lodí a automatizovaném skladování. Standardní výroba používá cínový bronz ZCuSn10Pb1, tvrdost HB≥80, odolnost proti opotřebení asi o 30% vyšší než běžná mosaz. Ozubené kolo se zpracovává v pěti přesných krocích — lití, hrubé soustružení, jemné soustružení, odvalování a broušení — dosažení drsnosti povrchu zubů Ra≤1,6μm a chyby záběru pod 0,05 mm s odpovídajícím šnekem. Účinnost převodovky je asi o 15 % vyšší než národní norma a samomazný výkon snižuje závislost na oleji. Nepřetržitý 5000hodinový provozní test ukazuje míru opotřebení pod 0,01 mm za 100 hodin. Standardní vzorek: modul 0,5, 20 zubů, průměr zubů 11,2 mm, výška 12 mm, vnější průměr 11 mm, vrtání 4 mm, hmotnost 16 g. Podporován je vlastní modul, počet zubů, vnější průměr od 50 mm do 300 mm a jakost materiálu. Dodání je u standardních objednávek cca 15 dní. Odešlete výkres, druh materiálu, množství a cílový port pro rychlou cenovou nabídku.
Čína OEM výrobce mosazných šnekových kol

Výrobce mosazných šnekových kol pro šnekové převodovky ve strojírenství, lékařství a loďařském vybavení

Raydafon je přímý výrobce a dodavatel mosazných šnekových kol se sídlem v Číně. Toto mosazné šnekové kolo používá cínový bronz ZCuSn10Pb1 s tvrdostí HB≥80 a odolností proti opotřebení asi o 30 % vyšší než běžná mosaz. Zpracovává se v pěti přesných krocích — odlévání, hrubovací soustružení, jemné soustružení, odvalovací frézování a broušení — dosažení drsnosti povrchu zubů Ra≤1,6μm a chyby záběru pod 0,05 mm s odpovídajícím šnekem. Účinnost přenosu je asi o 15 % vyšší než národní standard a 5000hodinový nepřetržitý provozní test ukazuje míru opotřebení pod 0,01 mm za 100 hodin. Aplikace zahrnují otáčení rypadla, zvedání vysokozdvižného vozíku, válečkový převod válcovací stolice, rotační rámy CT skeneru, seřizování zubařského křesla, leštění palubního jeřábu a automatizované skladové zakladače. Podporován je vlastní modul, počet zubů a vnější průměr od 50 mm do 300 mm. Pošlete výkres, druh materiálu, množství a cílový port a vyžádejte si cenovou nabídku.

HB≥80Tvrdost
Ra≤1,6μmPovrch zubu
<0,05 mmChyba sítě
+15 %Účinnost vs národní standard
15 dníStandardní doručení

Výhody materiálu, přesnosti a samomazání

Raydafon vyrábí toto mosazné šnekové kolo z cínového bronzu ZCuSn10Pb1. Ve srovnání s běžnou mosazí nabízí tato slitina vyšší tvrdost, lepší odolnost proti opotřebení a stabilnější výkon při trvalém zatížení. Pětistupňový výrobní proces řídí geometrii zubu i povrchovou úpravu, což je důležité pro hladký záběr se šnekovým hřídelem.

Krok 1 – Odlévání

Cínový bronz ZCuSn10Pb1 je odléván do polotovarů s řízenou strukturou zrna pro stabilní tvrdost.

Krok 2 — Hrubé a jemné soustružení

Vnější průměr, otvor, stupeň a čela jsou před řezáním ozubení soustruženy na toleranci.

Krok 3 — Hobbing

Profil spirálového zubu je vyříznut tak, aby odpovídal šnekové hřídeli, přičemž počet zubů a modul se řídí podle výkresu.

Krok 4 — Broušení

Povrch zubu je broušen na Ra≤1,6μm a chyba záběru se šnekem je udržována pod 0,05 mm.

Krok 5 — Kontrola a balení

Kontroluje se tvrdost, rozměr a síť. Před balením se aplikuje antikorozní olej a ochranný obal.

Pro kupující, kteří získávají související díly převodovky a převodovky, si přečtěte úplné zněníPřesná převodovkakategorie,Šnekové kolo a šnekový hřídelstránku aDuplexní šnekové kolostrana.

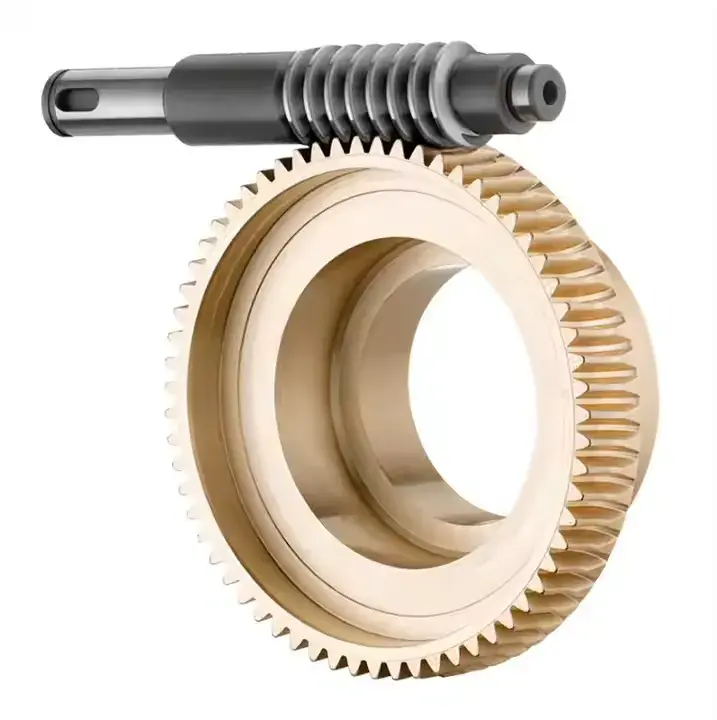

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Mosazné šnekové kolo vyrobené z cínového bronzu ZCuSn10Pb1

Standardní specifikace a rozměry

V níže uvedených tabulkách jsou uvedeny standardní specifikace vzorku, velikost šnekového kola a odpovídající velikost hřídele šnekového převodu. Vlastní modul, počet zubů, vnější průměr od 50 mm do 300 mm, vrtání a třída materiálu jsou podporovány pro projekty OEM.

Standardní specifikace

Položka Hodnota
Materiál Mosaz (ZCuSn10Pb1 cínový bronz)
Barva Žluť
Modul 0.5
Hmotnost 16 g

Velikost šnekového kola

Položka Hodnota
Zuby 20
Průměr zubů 11,2 mm
Výška 12 mm / 0,47 palce
Vnější průměr 11 mm / 0,43 palce
Průměr otvoru 4 mm / 0,16 palce
Velikost kroku 9 × 7 mm / 0,35 × 0,27 palce (průměr × V)
Celková velikost 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 palce (V × OD × ID)

Velikost hřídele šnekového převodu

Položka Hodnota
Výška 20 mm / 0,79 palce
Vnější průměr 9,8 mm / 0,39 palce
Vnitřní průměr 3,17 mm / 0,12 palce
Velikost 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 palce (V × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Rozměrová reference pro standardní mosazné šnekové kolo

Aplikace ve strojírenství, lékařském vybavení a stavbě lodí

Strojírenské stroje

Otočné mechanismy rypadla na něj spoléhají, že zvládnou točivý moment při velkém zatížení a udrží točnu plynule rozjíždět a zastavovat v blátivých podmínkách. Zvedací systémy vysokozdvižných vozíků jej využívají pro přesné zvedání 3tunové zátěže bez otřesů.

Hutní zařízení

Válcový převod válcovací stolice udržuje stabilní provoz při 250 °C a podporuje rovnoměrnou tloušťku ocelového plechu. Ocelové naklápěcí zařízení hubice využívá své samomazné vlastnosti, aby se zabránilo kontaminaci roztavené oceli olejem.

Lékařské vybavení

Rotační rámy CT skeneru běží pod 45 dB s tímto mosazným šnekovým kolem, které podporuje čisté zobrazení. Úpravy křesla pro zubní ošetření umožňují zvedání a spouštění s přesností 0,5 mm.

Stavba lodí

Mechanismy vylamování palubního jeřábu odolávají korozi v solné mlze a stále nekloužou ani po 500 hodinách testování v solné mlze. Systémy řízení lodi udržují přesné řízení směru ve větru a vlnách.

Automatizované skladování

Zvedací systémy stohovačů provedou 20 akcí za minutu s chybou polohování nepřesahující 1 mm. Zařízení pro řízení třídicích linek zvládají vysokorychlostní změny směru bez zasekávání balíků.

Textil a obaly

Textilní a balicí zařízení těží ze stabilního přenosu síly, samomazání a snížené spotřeby energie během dlouhých nepřetržitých směn.

Související součásti převodovky naleznete vŠroubové ozubené kolokategorie aKuželové ozubené kolostrana.

Evidence kvality, testování a podpora exportu

Záznamy o materiálu a tvrdosti

ZCuSn10Pb1 jakost cínového bronzu, tvrdost HB≥80 a záznamy o tepelném zpracování nebo odlévání mohou být poskytovány s hromadnými zásilkami.

Kontrola profilu zubu a rozměrů

Modul, počet zubů, průměr zubů, vnější průměr, vrtání a rozměry stupně jsou kontrolovány podle objednaného výkresu nebo vzorku.

Síťování a kontrola hluku

Každá šarže je kontrolována na chybu záběru pod 0,05 mm pomocí vhodného šneku, hladké otáčení a nízkou hlučnost chodu.

Exportní balení

Ozubená kola jsou zabalena s antikorozním olejem a ochranným obalem. Hromadné objednávky lze paletizovat a páskovat pro námořní, leteckou nebo expresní přepravu.

Vlastní OEM objednávkový proces

Krok 01 Odeslat podrobnosti aplikace

Uveďte modul, počet zubů, vnější průměr, vrtání, velikost kroku, druh materiálu, množství a cílový port.

Krok 02 Kresba nebo ukázka recenze

Raydafon zkontroluje OEM výkres nebo fyzický vzorek a potvrdí specifikaci a výběr materiálu.

Krok 03 Vzorek a schválení

Pro zakázkové projekty vyrábí Raydafon před hromadnou výrobou vzorek pro potvrzení kupujícím.

Krok 04 Výroba a nabídka

Po schválení poskytuje Raydafon nabídku FOB Ningbo, výrobní plán a podrobnosti o balení.

Často kladené otázky

Co je to mosazné šnekové kolo?

Mosazné šnekové kolo je kolová část šnekového převodu, která zabírá se šnekovým hřídelem pro přenos pohybu a točivého momentu pod úhlem hřídele 90°. Používají se slitiny mosazi a bronzu, protože nabízejí nízké tření, dobrou odolnost proti opotřebení a samomazné vlastnosti ve spojení s kaleným ocelovým šnekem.

Jaký materiál používá Raydafon?

Standardní výroba Raydafon používá cínový bronz ZCuSn10Pb1 s tvrdostí HB≥80 a odolností proti opotřebení asi o 30% vyšší než běžná mosaz. Jiné druhy bronzu nebo mosazi lze použít na vyžádání v závislosti na zatížení, rychlosti a prostředí.

Jaké přesnosti a účinnosti lze dosáhnout?

Ozubené kolo se zpracovává v pěti přesných krocích — lití, hrubé soustružení, jemné soustružení, odvalování a broušení — dosažení drsnosti povrchu zubů Ra≤1,6μm a chyby záběru pod 0,05 mm s odpovídajícím šnekem. Účinnost přenosu je asi o 15 % vyšší než národní standard a 5000hodinový nepřetržitý provozní test ukazuje míru opotřebení pod 0,01 mm za 100 hodin.

Jaká je standardní velikost vzorku?

Standardní vzorek: modul 0,5, 20 zubů, průměr zubů 11,2 mm, výška 12 mm, vnější průměr 11 mm, vrtání 4 mm, hmotnost 16 g. Odpovídající hřídel šnekového převodu: výška 20 mm, vnější průměr 9,8 mm, vnitřní průměr 3,17 mm. Podporován je vlastní modul, počet zubů, vnější průměr 50-300 mm a vrtání.

Jaké jsou hlavní aplikace?

Aplikace zahrnují otočné mechanismy rypadel, zvedací systémy vysokozdvižných vozíků, válečkové převody válcovací stolice, naklápěcí zařízení ocelových výtoků, otočné rámy CT skenerů, seřizování zubařského křesla, vylamování palubního jeřábu, systémy řízení lodí, automatizované skladové zakladače a zařízení pro řízení třídicích linek.

Jaké informace jsou potřebné pro cenovou nabídku?

Pošlete detaily výkresu nebo vzorku, modul, číslo zubů, vnější průměr, vrtání, druh materiálu, množství a cílový port. Raydafon odpoví cenovou nabídkou FOB Ningbo a dodací lhůtou.

Jaká je dodací lhůta?

Standardní objednávky expedujeme přibližně do 15 dnů po potvrzení objednávky. Vlastní nebo hromadné objednávky závisí na složitosti výkresu a množství. Raydafon poskytuje aktualizovaný rozvrh po schválení výkresu.

Jste připraveni získat zakázková mosazná šneková kola?

Pošlete svůj výkres nebo podrobnosti o vzorku, modul, číslo zubů, vnější průměr, vrtání, třídu materiálu, množství objednávky a cílový port. Raydafon potvrdí specifikaci, v případě potřeby vyrobí vzorek a poté poskytne cenovou nabídku FOB Ningbo s dodací lhůtou a podrobnostmi o balení.
