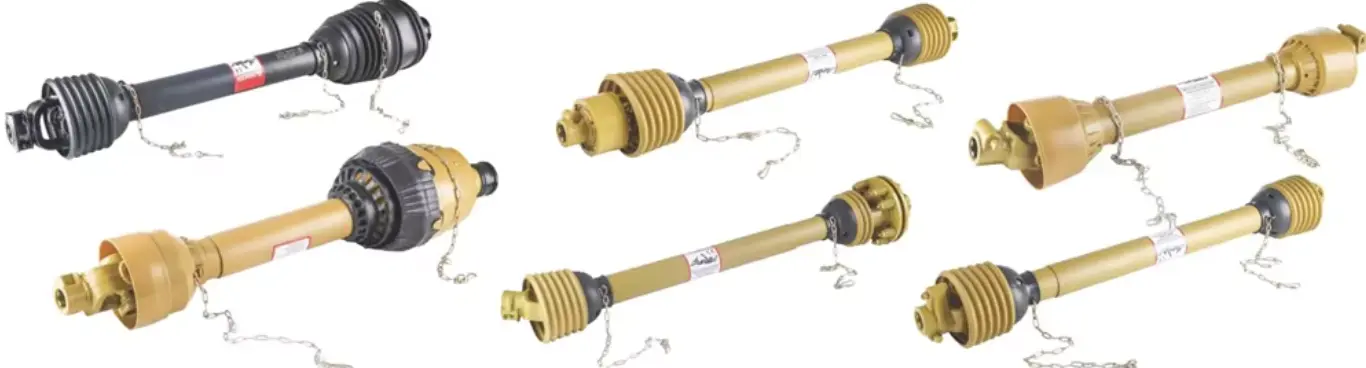

Factory Direct PTO Shaft for Tractors and Agricultural Implements

Vývodový hřídel Raydafon — Co děláme a jak jej vyrábíme

Naše továrna a zkušenosti

  • Zaměřujeme se na výzkum a vývoj a výrobu kloubových hřídelů a máme hluboké zkušenosti se zemědělskými převodovými systémy.
  • Naše vlastní továrna sídlí v čínském průmyslovém odvětví zemědělské techniky.
  • Kontrolujeme celý proces: nákup materiálu, kování, obrábění, montáž a testování.
  • Dodáváme kompletní sortiment vývodových hřídelů pro sekačky, rotační kultivátory, rozmetadla hnojiv, drtiče a další.
  • Naše produkty míří do Evropy, Ameriky, na Střední východ, do Jižní Ameriky a na další rozvinuté zemědělské trhy.

Zaměření designu: Bezpečnost, všestrannost, odolnost

  • Každý hnací hřídel používá trubky z vysoce pevné uhlíkové oceli a kované ocelové vidlice.
  • Vysoká pevnost a vysoký krouticí moment — stabilní při velkém zatížení a vysokofrekvenčním provozu.
  • Nabízíme několik mezinárodních standardních rozhraní: italský typ CE, německý typ WAL, americký standard ASAE atd.
  • Díky tomu jsou naše hřídele kompatibilní s různými značkami zemědělských strojů.

Bezpečnostní prvky, které zabudujeme

  • Bezpečnostní kryt a spojka omezující točivý moment jsou standardem – brání poškození přetížením a zranění osob v důsledku zaseknutí.
  • Některé modely vyšší třídy podporují rychlé zasunutí a vytažení – snadná venkovní výměna a oprava.
  • Poloha mazacího otvoru je dobře navržena s těsnící strukturou — prodlužuje mazací cykly a snižuje denní údržbu.
  • Každá sada prochází dynamickým vyvážením a rázovými testy pevnosti před opuštěním továrny – žádné abnormální vibrace při vysokých rychlostech.

Přizpůsobení a dodávky

  • Poskytujeme služby výrobcům zemědělských strojů a maloobchodním kanálům – známe rozdíly mezi průmyslovými odvětvími.
  • Podporujeme přizpůsobení vzorků a dávkovou nestandardní výrobu.
  • Flexibilní dodací cykly; náš technický tým pomáhá s výběrem a přizpůsobením rozhraní.
  • Standardní modely jsou vždy skladem a mohou být odeslány tentýž den.

Kde se používají naše kloubové hřídele

  • Střední a velké zemědělské stroje
  • Zahradní zařízení
  • Stroje na krmení hospodářských zvířat

Pokud máte konkrétní aplikaci,kontaktujte náspro výkresy, manuály se specifikacemi nebo podporu testování vzorků. Připravíme vám řešení převodovky na míru.

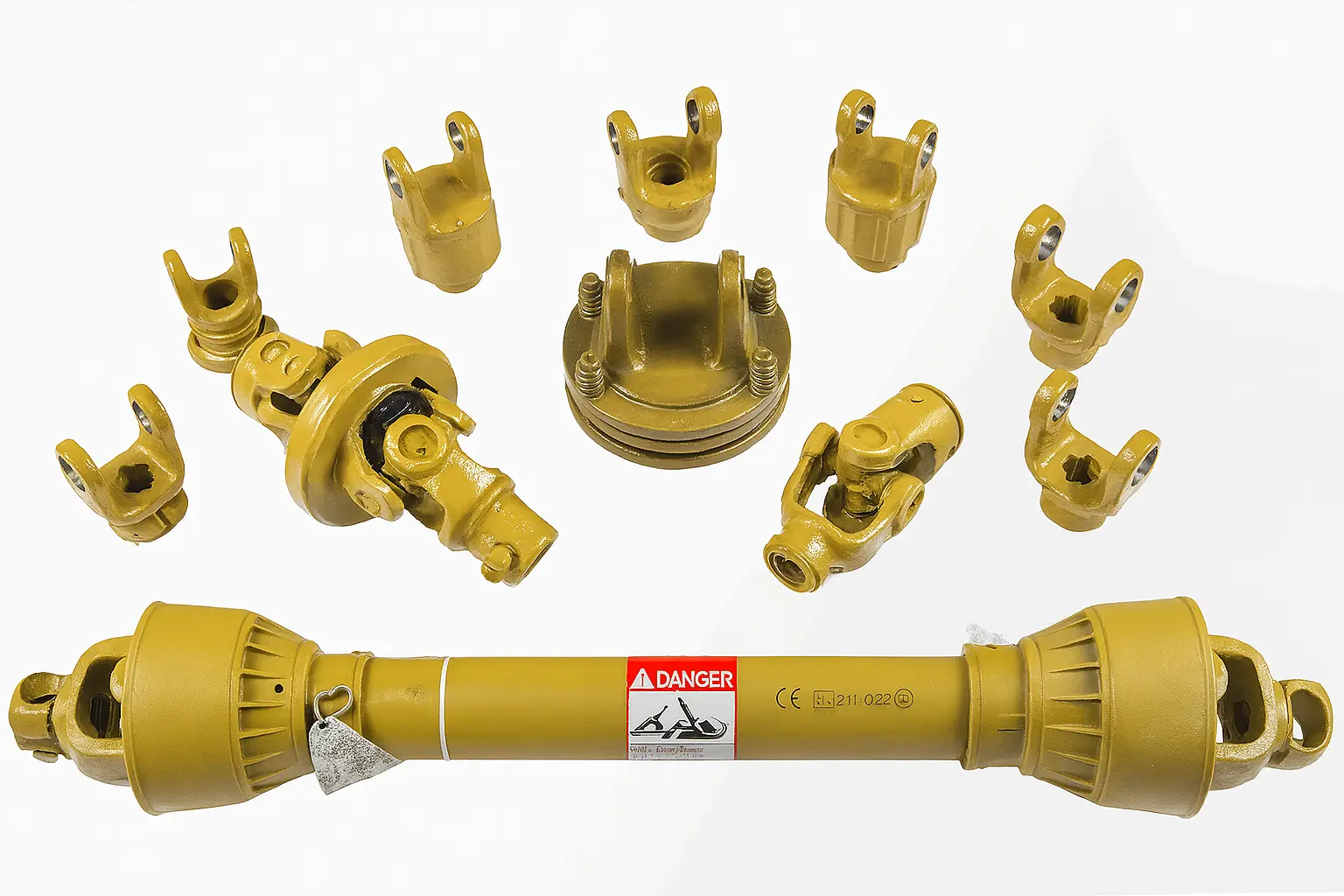

Raydafon PTO Shaft

Jak odstranit kloubový hřídel z převodovky

Demontáž kloubového hřídele není složitá, ale její nesprávné provedení může poškodit součásti rozhraní nebo způsobit bezpečnostní rizika. Zde je návod, jak to doporučujeme udělat.

Než začnete

  • Nejprve vypněte zdroj napájení.
  • Než začnete, ujistěte se, že je zařízení zcela vypnuto.

Zkontrolujte Typ připojení

  • Většina PTO hřídelů Raydafon používá konstrukci bezpečnostního zámku.
  • Hledejte tlačný pojistný kroužek nebo západku poblíž konce převodovky.
  • Některé modely používají šrouby – budete potřebovat šestihranný nebo Torx klíč.

Kroky odstranění

  • Uchopte ochranný kryt v blízkosti převodovky a opatrně jej stáhněte zpět, abyste odkryli spojení.
  • U typu pojistného kroužku tlačítka: jednou rukou stiskněte kroužek a druhou jemně vytáhněte hřídel.
  • Pro typ šroubu: odšroubujte upevňovací šroub a poté jemně zatáhněte.

Na co si dát pozor

  • Netahejte prudce ani příliš netřeste – mohlo by dojít k poškození ozubení nebo olejového těsnění ložiska.
  • Pokud je rozhraní zrezivělé a přilepené, nastříkejte mazací odstraňovač rzi, počkejte několik minut a pak to zkuste pomalu.
  • Pokud je to stále obtížné, pomocí gumového kladiva dvakrát jemně poklepejte na okraj skořepiny, aby se uvolnila.

Po odstranění

  • Zkontrolujte rozhraní drážkování, zda nevykazuje otřepy, opotřebení nebo deformace.
  • Pokud zjistíte problém, neinstalujte jej natvrdo – nejprve vyměňte příslušenství.
  • Vývodové hřídele a převodovky Raydafon mají standardní rozhraní – vyrovnejte směr a vrátí se bez hrubé síly.

Pokud narazíte na nejistou strukturu nebo zaseknutí,kontaktujte technickou podporu Raydafon. Můžeme poskytnout konstrukční výkresy nebo video pokyny založené na vašem modelu, takže nebudete zdržovat plány hospodaření.

PTO shaft removal

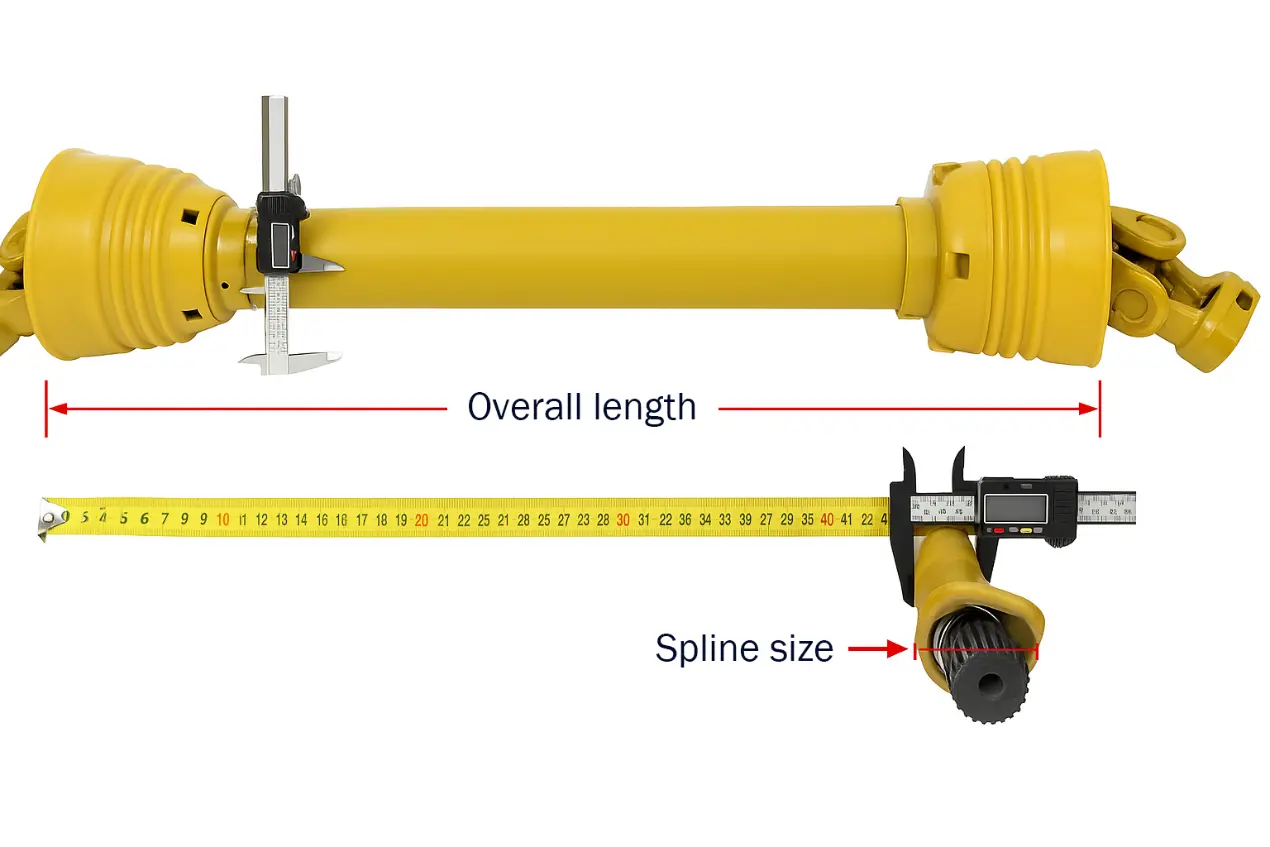

Jak změřit kloubový hřídel

Před výměnou nebo přizpůsobením kloubového hřídele je důležité přesné měření. Nesprávná velikost ovlivňuje instalaci a může způsobit špatnou funkci nebo poškození zařízení. Před měřením doporučujeme vyjmout hřídel ze zařízení.

1. Celková délka

  • V zataženém stavu měřte od konce ke konci.
  • To znamená od vnější hrany jedné vidlice k vnější hraně druhé vidlice.
  • Neměřte pouze délku pláště – to je nepřesné.

2. Velikost drážky (konektor výstupního konce)

  • Běžné specifikace drážkování: 1-3/8" 6 zubů, 1-3/8" 21 zubů, 1-3/4" 20 zubů atd.
  • Pomocí posuvného měřítka změřte vnější průměr drážky.
  • Spočítejte počet zubů drážky.
  • Konektory Raydafon podporují více mezinárodních standardů pro snadné dokování s různými značkami.

3. Typ a struktura průměru potrubí

  • Střední část je obvykle šestihranná trubice, hvězdicová trubice nebo čtvercová trubice.
  • To určuje kapacitu točivého momentu a teleskopický dosah.
  • Pomocí posuvného měřítka změřte vzdálenost mezi protilehlými stranami (rovnoběžné strany u šestihranných trubek, rozteč zubů u hvězdicových trubek).
  • Zaznamenejte celkový teleskopický zdvih.

4. Bezpečnostní ochranná konstrukce

  • Zkontrolujte, zda je pouzdro kompletní.
  • Zkontrolujte, zda na obou koncích hřídele nejsou protiskluzové kroužky.
  • To pomáhá určit, zda lze hnací hřídel nadále používat.

Pokud si nejste jisti, jak měřit, nebo se obáváte o chybu měření, vyfoťte a zašlete svá data technickému týmu Raydafon. Poskytujeme potvrzení rozměrových výkresů, doporučení rychlého spárování nebo zakázkové zpracování. Vyberete si správněVývodový hřídela používat jej ihned po instalaci bez úprav.Kontaktujte náspro bezplatný formulář pro potvrzení rozměrů nebo instruktážní video.

PTO shaft measurement

O Raydafonu

Raydafon je výrobce zaměřený na převodovou a hydraulickou techniku. Dlouhodobě poskytujeme služby pro zemědělskou techniku, průmyslovou automatizaci a nová energetická pole.

  • Nachází se v hlavním průmyslovém pásu převodových dílů v Číně.
  • Kompletní systém dodavatelského řetězce a nezávislé možnosti zpracování.
  • Integrovaný tovární systém: výzkum a vývoj, odlévání, dokončovací práce, montáž a testování.
  • Držíme se kvality jako základu, dodávky jako kritéria a služby jako podpory.
  • Poskytujeme stabilní a spolehlivá řešení přenosu energie pro globální zákazníky.

Naše produktová řada

  • Vysoce účinné šnekové převodovky
  • Kompaktní a vysokorychlostní planetové převodovky
  • Hydraulické válce pro zemědělské stroje a strojní zařízení
  • Standardní díly a nestandardní přizpůsobení — reagujeme rychle a poskytujeme flexibilní řešení.

Aplikace a trhy

  • Secí a hnojicí stroje
  • Míchací zařízení
  • Fotovoltaické sledovací systémy
  • Zvedací plošiny
  • Export do jihovýchodní Asie, Jižní Ameriky, východní Evropy, Středního východu a dalších.

Každá šarže prochází několika koly tovární kontroly: testování točivého momentu, testování těsnění, kontrola tolerance montáže. Každý produkt je postaven tak, aby „fungoval stabilně a byl doručen včas“.

Pokud hledáte spolehlivou čínskou továrnu na převodovky a hydraulické díly a dodavatele, Raydafon je partner, kterého nemůžete minout. Vítáme globální zákazníky, aby projednali spolupráci s výkresy a vzorky. Pomáháme zákazníkům budovat efektivní a odolné mechanické systémy s konkurenčními cenami, profesionální technologií a nepřetržitým stabilním dodávkou.

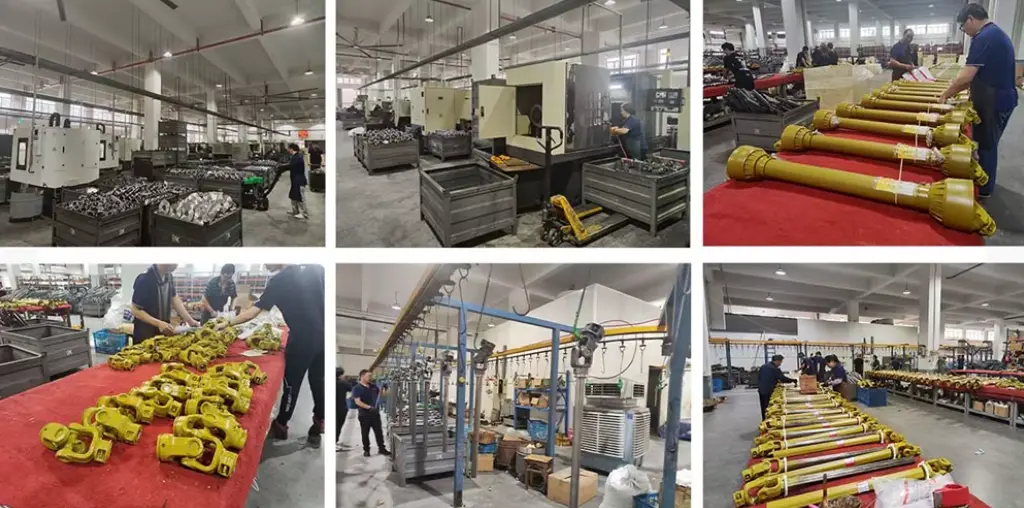

Raydafon factory

View as

Vývodový hřídel pro lisy na kulaté balíky Krone

Vývodový hřídel pro lisy na kulaté balíky Krone

Lis na kulaté balíky Krone kryt vývodového hřídele KR100/125/155/130/160, 1500/1800, 1500V/1250 MC a 1250/1550. Standardní možnosti velikosti 4 a velikosti 4 CV používají hřídel 1210 s drážkou 1.375-6. Velikost 6 CV je k dispozici pro 1500/1800 a vybrané 1250/1500 sestavení; 1500V/1250 MC používá 2380 nebo 2480 CV s 1,375-6. Mezi možnosti spojky patří FT34 při 1 000 N·m, FT32 při 1 000 N·m, FT42 při 1 450 N·m, vypínání K64/2 při 1 050 nebo 1 500 N·m a FF1 při 1 000 N·m. Čísla základních dílů CV jsou 71R4121UCW07000 pro CAT3/540 a 71R6121UCW07000 pro CAT4/540, obě 1.375-6. MOQ, přizpůsobení a dodací lhůty jsou uvedeny na objednávku po potvrzení modelu lisu a stávající konfigurace hřídele.
Vývodový hřídel pro lisy na kulaté balíky Case IH

Vývodový hřídel pro lisy na kulaté balíky Case IH

Kloubový hřídel pro lisy na válcové balíky Case IH — kryty RB444, RB454, RB455A, RB464, RB554 a RB564, plus varianty RB454 siláž a RB454 rotorová řezačka. CAT4 a CAT5 hnací soustavy s konstantní rychlostí s třecí spojkou; vstupní drážkování 1.375-6 nebo 1.375-21 v závislosti na traktoru; požadavek na výkon 40–100 k (30–75 kW). Reference točivého momentu spojky od 1 000 N·m (CAT3/S4) do 1 800 N·m (CAT4/S6). Zašlete svůj model lisu a drážku vývodového hřídele traktoru – potvrdíme kategorii hnacího ústrojí, točivý moment spojky a délku hřídele a do 24 hodin vrátíme nabídku od výrobce.
Vývodový hřídel pro lisy na hranaté balíky New Holland 900 Modely

Vývodový hřídel pro lisy na hranaté balíky New Holland 900 Modely

Tento kloubový hřídel pro lisy na hranaté balíky New Holland 900 Modely pečlivě vyrobený společností Raydafon je navržen pro lisy na hranaté balíky řady New Holland 900. Přijímá pevnou strukturu citronové trubky a je vybaven standardním 1-3/8" drážkovým rozhraním Z6 na obou koncích, aby byl zajištěn hladký a efektivní přenos energie a dokonalé přizpůsobení vašemu zařízení. Jako profesionální výrobce a důvěryhodný dodavatel z Číny dodáváme přímo z továrny, abychom vám poskytli produkty vynikající kvality a konkurenceschopné ceny, které zajistí hladké operace lisování.
Vývodový hřídel pro lisy na hranaté balíky New Holland BigBaler 330 340

Vývodový hřídel pro lisy na hranaté balíky New Holland BigBaler 330 340

Jako známý výrobce a dodavatel v Číně společnost Raydafon pečlivě vyrobila tento kloubový hřídel pro lisy New Holland BigBaler 330 340 ve své vlastní továrně! Používá vysokopevnostní hřídel z legované oceli 40Cr, s dvojitě utěsněným křížovým křížovým kloubem, točivým momentem 3500 Nm a je kompatibilní s rozhraním otáček 540/1000 ot./min. Produkt přesně odpovídá napájecímu rozhraní lisu New Holland 330/340 a instalace je pohodlná a stabilní. Jako zdrojová továrna vám Raydafon poskytuje spolehlivá přenosová řešení za dostupnou cenu, díky čemuž jsou lisovací operace efektivnější!
Vývodový hřídel pro New Holland Discbines

Vývodový hřídel pro New Holland Discbines

Jako profesionální výrobce hluboce zapojený do oblasti zemědělských převodovek v Číně upravil Raydafon vývodový hřídel pro diskové sekačky New Holland. Využívá hřídel z vysoce pevné legované oceli s dvouřadými kuželíkovými ložisky, která mohou přenášet točivý moment 3200 Nm a přizpůsobit se výkonovému rozhraní celé řady diskových žacích strojů New Holland. Povrch tohoto produktu je ošetřen třemi vrstvami nano-keramického nástřiku a odolnost proti korozi je o 60 % vyšší než u tradičních procesů. Vzhledem k tomu, že je dodáván přímo z továrny, je cena Raydafonu o 25 % nižší než u evropských značek a může také poskytovat nestandardní služby přizpůsobení, což z něj činí cenově výhodnou volbu pro ranče pro modernizaci sekacího zařízení.
Kloubový hřídel kluzné spojky pro diskovou sekačku 1340

Kloubový hřídel kluzné spojky pro diskovou sekačku 1340

Velkoobchodní náhradní kloubový hřídel prokluzové spojky pro diskové sekačky 1340 / Hesston 1340 a 1345. Sestava dvojitého CV 55N nahrazuje 80stupňový kloub CV na straně traktoru a 50stupňový kloub CV na straně diskové jednotky. Připojení traktoru je typicky 1,375-21; připojení nářadí je 1,50" kruhová svorka; konstrukce používá 1-3/8" 6-drážkové konce. Dvoulamelová třecí spojka je nastavena na točivý moment prokluzu 2 800 N·m a po přetížení se znovu zapne. Čísla dílů 14656849, 82-14656849 a 83-14656849 jsou uvedena pro kompletní montáž, polovinu nářadí a polovinu traktoru. Kompatibilita zahrnuje Hesston 1340/1345, vybrané CaseIH 8312, Massey Ferguson PTD 12 a New Idea 5512. MOQ, přizpůsobení a dodací lhůty jsou uvedeny na objednávku po potvrzení čísla dílu a velikosti připojení.
Jako spolehlivý výrobce a dodavatel Vývodový hřídel v Číně prošly naše produkty certifikací CE. Pokud chcete nakupovat kvalitní produkty, kontaktujte nás.
