Kloubový hřídel kluzné spojky pro diskovou sekačku 1340
  • Kloubový hřídel kluzné spojky pro diskovou sekačku 1340Kloubový hřídel kluzné spojky pro diskovou sekačku 1340
  • Kloubový hřídel kluzné spojky pro diskovou sekačku 1340Kloubový hřídel kluzné spojky pro diskovou sekačku 1340

Kloubový hřídel kluzné spojky pro diskovou sekačku 1340

Velkoobchodní náhradní kloubový hřídel prokluzové spojky pro diskové sekačky 1340 / Hesston 1340 a 1345. Sestava dvojitého CV 55N nahrazuje 80stupňový kloub CV na straně traktoru a 50stupňový kloub CV na straně diskové jednotky. Připojení traktoru je typicky 1,375-21; připojení nářadí je 1,50" kruhová svorka; konstrukce používá 1-3/8" 6-drážkové konce. Dvoulamelová třecí spojka je nastavena na točivý moment prokluzu 2 800 N·m a po přetížení se znovu zapne. Čísla dílů 14656849, 82-14656849 a 83-14656849 jsou uvedena pro kompletní montáž, polovinu nářadí a polovinu traktoru. Kompatibilita zahrnuje Hesston 1340/1345, vybrané CaseIH 8312, Massey Ferguson PTD 12 a New Idea 5512. MOQ, přizpůsobení a dodací lhůty jsou uvedeny na objednávku po potvrzení čísla dílu a velikosti připojení.

Velkoobchodní výměna OEM · Pohon diskové sekačky

Velkoobchodní kloubový hřídel s kluznou spojkou pro diskovou sekačku 1340 — Specifikace, MOQ, přizpůsobení a dodací lhůta pro Hesston 1340/1345 a kompatibilní diskové sekačky

Jedná se o náhradní kloubový hřídel prokluzové spojky pro diskovou sekačku 1340 a skupinu Hesston 1340/1345. Stránka je vytvořena kolem tří kontrol, které rozhodují, zda hřídel sedí: úhel kloubu CV na každé straně, traktor a velikosti připojení nářadí a točivý moment prokluzu, který chrání převodovku s kotoučem. Čísla dílů pro komplet sestava, polovina nářadí a polovina traktoru jsou uvedeny níže, takže můžete již dříve spárovat stávající jednotku žádost o cenovou nabídku.

Velkoobchodní nabídkaNa objednávku
MOQUvedeno na objednávku
PřizpůsobeníNa základě kreslení
Dodací lhůtaUvedeno na objednávku

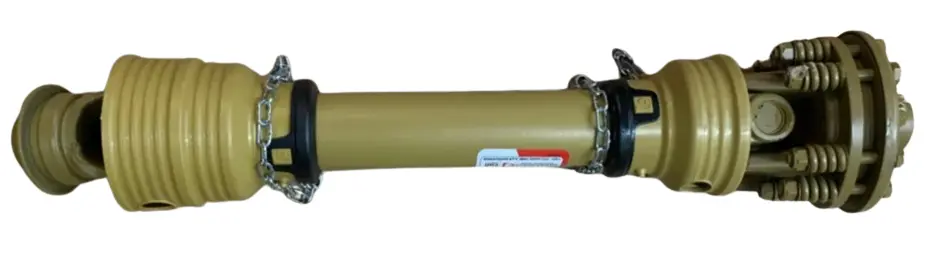

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Kompletní sestava 55N dvojitého CV s kluznou spojkou — strana traktoru 80 stupňů CV, strana disků 50 stupňů CV.

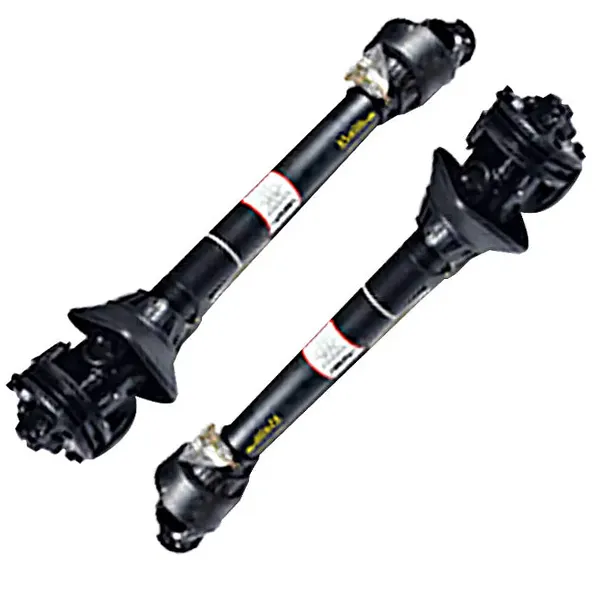

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Detail spojky a třmenu — dvoulamelová třecí spojka a 1-3/8 palcový 6-drážkový konec.

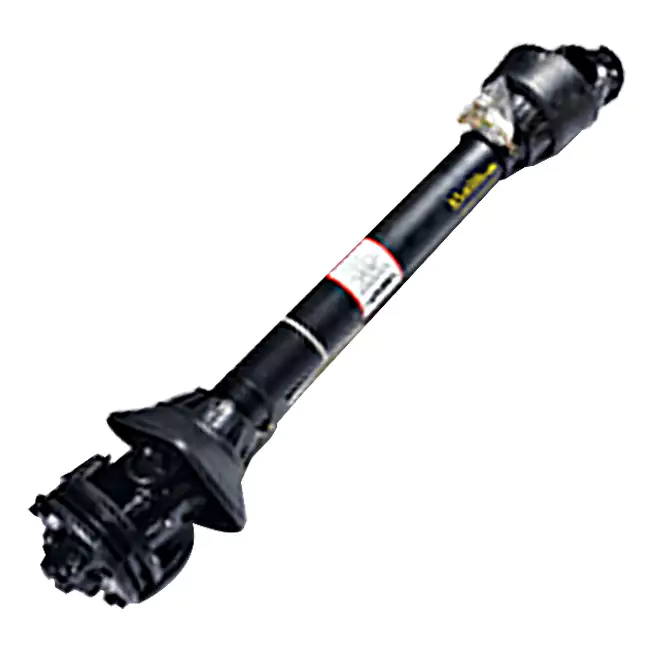

Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Referenční úhel kloubu CV — 80° strana traktoru a 50° strana disku.

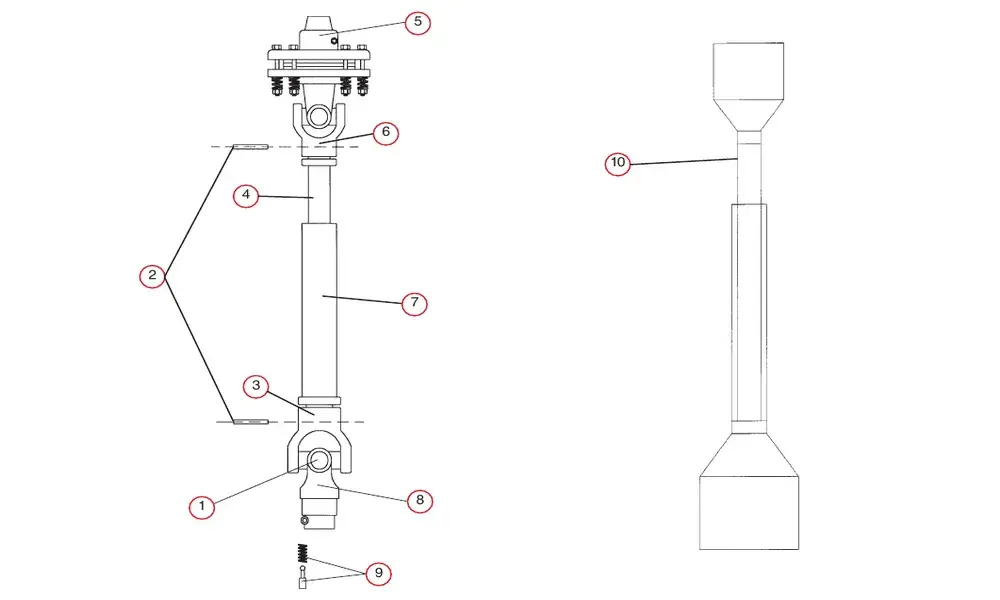

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Pohled na rozložené díly — cross kit, třmeny trubek, sestava kluzné spojky a bezpečnostní štít.
  • Hesston1340/1345
  • CaseIHvyberte 8312
  • Massey FergusonPTD 12
  • Nová myšlenka 5512
  • 55Ndvojitý životopis
  • 2 800 N·mprokluzový moment

Hnací soustava a spojka

Odkaz na původní vybavení
55N
Úhel CV na straně traktoru
80 stupňů
Úhel CV na straně disku
50 stupňů
Vstupní hřídel
Typicky 1,50" kulatá
Konce traktoru / nářadí
1-3/8" 6-drážka
Připojení k traktoru v 14656849
1,375-21
Proveďte připojení
1,5" RD svorka
Typ kluzné spojky
Dvojité lamelové tření
Skluzový moment
2 800 N·m
Vypnutí napájení při přetížení
Během 0,3 sekundy
Samočinný reset po uklouznutí
Do 30 sekund

Konstrukce a ochrana

Materiál hřídele
Legovaná ocel 40Cr
Povrchová úprava
Dacromet antikorozní
Odolnost proti solné mlze
Přesahuje 1 000 hodin
Uspořádání těsnění
Tříbřité skeletové olejové těsnění + magnetický kroužek pro odstranění třísek
Ochrana proti prachu
Plně uzavřený kryt proti prachu
Odkaz na kontaminaci
ISO 4406 18/16 po 500 h v písku, prachu a rose
Referenční rychlost kotouče
1800–2200 ot./min
Tlumení
Hydraulické tlumení + předpětí pružiny
Indikace opotřebení
Vizuální indikační kroužek opotřebení
Referenční spotřeba paliva
12% snížení dodávaného materiálu

Tabulka čísel dílů — Kompletní sestava a poloviny

Sestava dvojitého CV 55N a čísla dílů polohřídel
Číslo dílu Traktor Nářadí Popis
14656849 1,375-21 1,5" RD svorka 55N 80x50 Dvojité CV
82-14656849 žádný 1,5" RD svorka 55N 50 stupňů CV polovina (nástroj)
83-14656849 1,375-21 žádný 55N 80 stupňů CV polovina (traktor)

Kompletní sestava je číslo dílu, které je třeba objednat při výměně obou polovin. Kdyby jen traktor poloviční resp polovina nářadí je opotřebovaná, odpovídá tomu číslo poloviny hřídele. Obě poloviny jsou uvedeny samostatně, protože úhel CV se liší na straně traktoru a na straně disku. Další aplikace diskových sekaček vizVývodový hřídel pro kotoučekategorie.

Díly produktu — Referenční čísla pro servisní výměnu

Servisní díly podle referenčního čísla a sloupce s číslem dílu
Ref. Žádný. Název dílu 147129 147134 147248
1 Cross Kit 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Třmen na konci trubky 151050 151070 151070
4 Duše 151090 151092 151092
5 Sestava kluzné spojky — — —
6 Třmen s vnitřním koncem trubky 151045 151065 151065
7 Vnější trubice 151091 151093 151093
8 Koncový třmen traktoru 151035 151055 151055
9 Rychloupínací kolík 170110 170110 170110
10 Bezpečnostní štít 124310 124315 124315
10 Bezpečnostní štít Eurocardan 124311 124316 124316

Tabulka dílů slouží pro servisní výměnu jednotlivých komponentů. Při objednání kompletní náhradní hřídele, použijte číslo dílu sestavy v předchozí tabulce. Čím širšíRozsah vývodového hřídeleuvádí další zemědělské hnací ústrojí kategorie.

Chování spojky – co chrání nastavení 2 800 N·m

Při běžném sečení

Stav spojky
Zasnoubený
Přenášený točivý moment
Až 2 800 N·m
Referenční rychlost kotouče
1800–2200 ot./min
Tlumení
Hydraulické + předpětí pružiny

Dvoulamelová třecí spojka zůstává zapnutá, když disková sekačka normálně seká. Hydraulické tlumení a Uspořádání předpětí pružin je určeno k udržení stabilní rychlosti kotouče, když odpor kolísá na svazích a na mokru zem.

Když sekačka narazí na kámen nebo kořen

Stav spojky
Uklouznutí
Přerušení napájení
Během 0,3 sekundy
Resetovat
Samočinné resetování během 30 sekund
Kontrola opotřebení
Vizuální indikační kroužek opotřebení

Kluzná spojka je část, která přebírá tlumič namísto kotoučové převodovky. Samočinně vratná pružina systém obnoví přenos poté, co se překážka uvolní, a kroužek indikátoru opotřebení poskytuje vizuální referenci když je třeba věnovat pozornost spojkovým lamelám.

Prokluzový moment 2 800 N·m je údaj uvedený v dodaném materiálu produktu. Potvrďte nastavení proti model diskové sekačky a vývodový hřídel traktoru před objednáním. Odpovídající hnací ústrojí nářadí vizVývodový hřídel pro kotouče New Hollandstránku jako křížový odkaz pro konfigurace na straně disků.

Než požádáte o cenovou nabídku

  1. Potvrďte model sekačky a stávající číslo dílu

    Disková sekačka 1340, Hesston 1340/1345, select CaseIH 8312, Massey Ferguson PTD 12 a New Idea 5512 jsou reference kompatibility v dodávaném materiálu. Stávající číslo dílu hřídele je nejrychlejším způsobem potvrzení výměny.

  2. Potvrďte drážkování PTO traktoru

    Kompletní sestava 14656849 je uvedena s připojením traktoru 1.375-21. Pokud traktor používá jiný vývodový hřídel, potvrďte polovinu traktoru samostatně pomocí 83-14656849 nebo ekvivalentu.

  3. Potvrďte připojení nářadí

    Strana nářadí je uvedena jako 1,5" svorka RD v kompletní sestavě a v polovině nářadí 82-14656849. Pokud vstup kotouče používá jinou svorku nebo třmen, potvrďte polovinu nářadí před objednávkou.

  4. Ověřte stav prokluzu a spojky

    Spojka je v dodaném materiálu nastavena na 2 800 N·m. Pokud byla stávající spojka seřízena nebo sekačka běží s jinou převodovkou, před uvedením výměny ověřte nastavení skluzu podle návodu k sekačce.

MOQ, přizpůsobení a dodací lhůta jsou uvedeny na objednávku, protože závisí na tom, zda je objednávka kompletní sestavu nebo poloviční hřídel a zda velikosti připojení odpovídají standardním číslům dílů. Na této stránce nic se zavazuje k pevné MOQ nebo dodací lhůtě, která by neplatila pro jinou konfiguraci. Pro související hnací ústrojí kategorie, vizVývodový hřídel pro krmné míchačkyrozsah.

Pošlete model sekačky a číslo stávajícího dílu

Pošlete model diskového žacího stroje, stávající číslo dílu hřídele a drážku vývodového hřídele traktoru. Potvrdíme zda správná je kompletní sestava 14656849, polovina nářadí 82-14656849 nebo polovina traktoru 83-14656849 odpovídat a vystavit cenovou nabídku s MOQ a dodací lhůtou pro tuto konfiguraci.
