Plastové spirálové ozubené kolo

Raydafon vyrábí zakázková plastová spirálová ozubená kola z POM a nylonu ve své vlastní továrně v Ningbo v Číně. Standardní nástrojové kryty modul M0.1–M2.0, otvory od Ø1,40 mm do Ø3,05 mm, vnější průměry Ø10–Ø50 mm (až Ø120 mm na zakázkových nástrojích) a čelní šířky 2,0–10,0 mm, s rozsahem pracovních teplot -30 °C až +10 °C. Vzhledem k tomu, že tvar zubu je vyráběn ve vstřikovací formě, nikoli řezán, úhel šroubovice a profil zůstávají v celé dávce konzistentní a ozubená kola běží samomazně a tiše – naměřená hlučnost je asi o 20 % nižší než u ekvivalentních pohonů s čelními ozubenými koly ve stejné aplikaci. Třídy plněné sklem jsou k dispozici tam, kde je potřeba vyšší krouticí moment nebo tuhost, a obráběná plastová nebo kovová ozubená kola jsou nabízena tam, kde lisovaný plast nemůže splnit požadavky. Odešlete podrobnosti o výkresu nebo vzorku pro kontrolu nástroje a cenovou nabídku do 24 hodin.

Plastové spirálové ozubené kolo — POM & Nylon, M0,1 až M2,0

Vstřikované šroubové převody pro malé pohony, které vyžadují tichý chod, žádné mazání a nízkou hmotnost. Standardní nástroje pokrývají moduly M0.1–M2.0, otvory od Ø1,40 do Ø3,05 mm, vnější průměry Ø10–Ø50 mm a čelní šířky 2,0–10,0 mm, s tvarovanou geometrií zubů místo řezaných zubů – takže konzistence zubu k zubu drží celou dávku.

  • M0,1–M2,0Standardní řada modulů
  • Ø1,40–3,05Standardní rozsah vrtání
  • Ø10–50Rozsah vnějšího průměru (mm)
  • −30 až +100Pracovní teplota (°C)

Výrobce plastových spirálových ozubených kol v Číně – vlastní POM a nylonová spirálová ozubená kola

Raydafon vyrábí plastová spirálová ozubená kola ve své vlastní továrně v Ningbo v Číně pro výrobce OEM, kteří potřebují spíše tiché, samomazné ozubené kolo než ocelové. Zuby ozubených kol jsou vytvořeny ve vstřikovací formě, takže úhel šroubovice, profil a poloha díry jsou fixovány nástrojem spíše než pozdějším krokem obrábění – proto zůstává tvar zubů mezi jednotlivými dávkami konzistentní a proč jednotkové náklady klesají, jakmile nástroj běží. Typickými kupujícími jsou výrobci malých strojů, výrobci lékařských a laboratorních zařízení, výrobci přístrojů a čerpadel a kdokoli, kdo vyměňuje mazaný kovový pár ozubených kol za bezúdržbový plastový.

Standardní nástroje jsou nejrychlejší a nejlevnější cestou: pošlete modul, počet zubů, úhel šroubovice, díru a čelní šířku, a pokud forma existuje, citujeme ze skladových nástrojů. Tam, kde je geometrie nová, postavíme nástroj a formu podle vašeho výkresu. Mezi související produkty ze stejné dílny patří napřspirálové ozubené kolorozsah v kovu pro vyšší točivý moment, plnýplastová převodovkavedení v ostruhové, červí a vnitřní formě ačelní ozubená kolapokud váš disk nepotřebuje spirálové překrytí.

Specifikace

  • Typ produktuČelní ozubené kolo (vstřikované)
  • Standardní modulM0,1 – M2,0
  • MateriálPolyacetal (POM) / Nylon, druhy plněné sklem na vyžádání
  • Standardní vývrtØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Vnější průměrØ10,0 – Ø50,0 mm, až Ø120 mm na zakázkových nástrojích
  • Šířka obličeje (L)2,0 – 10,0 mm
  • Pracovní teplota−30 °C až +100 °C
  • MazáníSamomazné, při normálním provozu není potřeba žádné mazivo
  • PřizpůsobeníModul do M3.0, počet zubů, úhel šroubovice, vrtání, náboj, drážka, barva

Standardní specifikace. Vrtání, vnější průměr a čelní šířka jsou flexibilní v rámci uvedených rozsahů – sdělte nám hodnoty, které potřebujete.

Typ Modul Materiál Otvor Vnější průměr Šířka obličeje (L)
Šroubový převod M0,1 – M2,0 Polyacetal (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (flexibilní) Ø10,0 – Ø50,0 mm (flexibilní) 2,0 – 10,0 mm (flexibilní)

Tolerance a kapacita:lisovaná plastová ozubená kola mají širší toleranční pásmo než řezaná kovová ozubená kola a přesné hodnoty závisí na modulu, tloušťce stěny a jakosti materiálu. Ve fázi nabídky prosím uveďte vůli a toleranci středové vzdálenosti, kterou potřebujete pro montáž – potvrdíme, co nástroj pojme, nebo doporučíme řezané ozubené kolo, pokud to plast nesplňuje.

POM nebo Nylon: Výběr správného materiálu

Polyacetal (POM)

Výchozí volba pro malá přesná ozubená kola. Nízké tření, vysoká tuhost a velmi stabilní rozměry pod vlhkostí, což udržuje středovou vzdálenost a vůli předvídatelnou. Nejlepší pro pohony s nepřetržitým chodem a pro sestavy, kde ozubené kolo musí udržovat toleranci po celé měsíce.

Nylon (PA)

Pevnější a odolnější vůči nárazu než POM, s lepším tlumením nárazů a vibrací, ale absorbuje vlhkost a s vlhkostí mírně mění rozměry. Vhodné pro přerušované, nárazově zatížené nebo vysoce vibrační pohony spíše než pro polohování s malou tolerancí.

Třídy plněné sklem

Přidání skelného vlákna zvyšuje pevnost a tuhost pro vyšší točivý moment a zlepšuje odolnost proti tečení při zvýšené teplotě, ale zvyšuje opotřebení formy a mírně snižuje přirozené tlumení. Poradíme vám ohledně platové třídy a předpokládané životnosti pro vaši službu.

Pokud váš požadavek na točivý moment přesahuje to, co unese lisovaný plast, upřímnou odpovědí je řezané ozubené kolo – viz našečelní ozubené koloa řada šroubových převodů v kovu. Raději uvedeme nabídku správného dílu, než abychom prodávali plastové ozubené kolo, které selhává v provozu.

Detail produktu

Níže uvedené fotografie ukazují naše lisovaná plastová spirálová ozubená kola: tvar zubu, povrch náboje a vrtání a sestavené ozubené kolo.

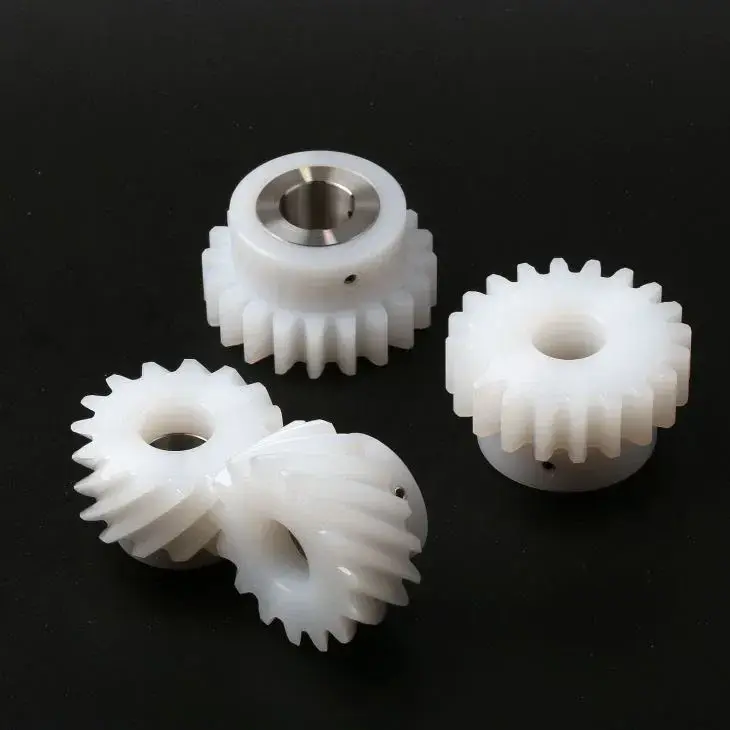

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Lisované plastové spirálové kolo — úhel šroubovice, tvar zubu a hotový otvor.

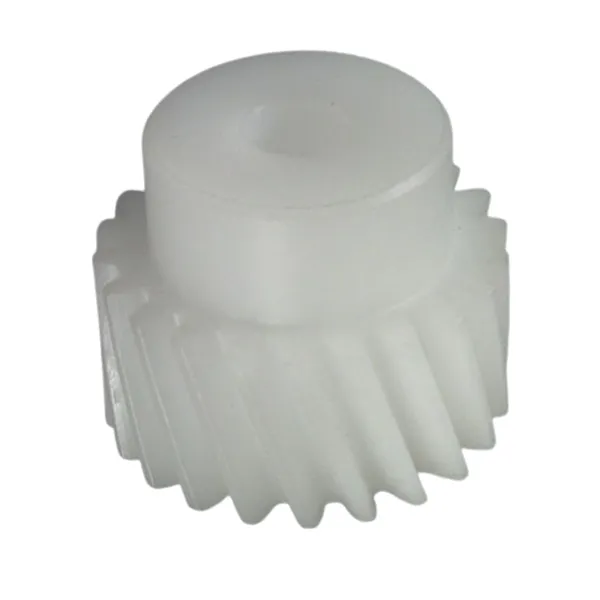

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Standardní šroubové ozubení POM s nábojem a přesným vývrtem.

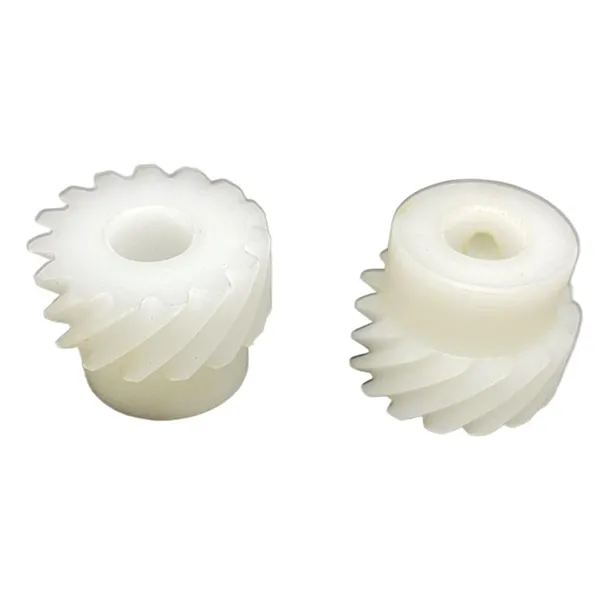

Plastic helical gear set assembled in a small drive application
Plastové ozubené kolo se šikmým ozubením sestavené v malém pohonu.

Klíčové výhody

  1. 01

    Samomazné

    POM a nylon běží proti sobě nebo proti oceli bez olejového nebo tukového filmu, takže převodovku, která dříve potřebovala mazací komoru, těsnění a servisní interval, lze postavit bezúdržbově.

  2. 02

    Tichý přenos

    Překrytí spirály spirálového zubu se zapojuje postupně, nikoli s jediným nárazem, a samotný polymer tlumí vibrace – naměřený hluk na našich ozubených kolech je asi o 20 % nižší než u ekvivalentních pohonů s čelními koly ve stejné aplikaci.

  3. 03

    Nižší vratná hmotnost

    Lisovaný plast je mnohem lehčí než ocel nebo mosaz, což snižuje setrvačnost poháněných částí. To je důležité u ručního nářadí, přenosných nástrojů, malých polohovacích mechanismů a dalších výrobků citlivých na hmotnost.

  4. 04

    Odolnost proti korozi a chemikáliím

    Technické plasty nerezaví a odolávají většině kyselin, zásad, saponátů a čisticích prostředků přicházejících do styku s potravinami, takže ozubené kolo může běžet ve vlhkém, umytém nebo mírně korozivním prostředí, kde by kovové ozubené kolo vyžadovalo pokovení.

  5. 05

    Konzistentní tvarovaná geometrie

    Tvar zubu pochází z dutiny formy, takže každý díl v dávce je v podstatě identický – žádný úlet opotřebení frézy, žádné kolísání profilu mezi chodem a mnohem menší námaha při kontrole.

  6. 06

    Cena přímo z výroby

    Nástroj, lisování a kontrola, to vše probíhá pod jednou střechou, bez obchodní marže mezi tím. Jednotková cena je řízena fází nástroje, nikoli střední vrstvou.

Jak spirálové kolo přenáší točivý moment

Zuby čelního ozubeného kola se setkají s protilehlými zuby všechny najednou. Zuby spirálového ozubeného kola jsou nastaveny pod úhlem k ose, takže kontakt začíná na jednom konci zubu a přechází napříč k druhému, jak se zip zavírá. Zátěž proto narůstá postupně místo toho, aby přicházela jako náraz, což je hlavní důvod, proč spirálový pár běží hladší a tišší než ostruhový pár při stejné rychlosti a zatížení.

Druhým efektem je sdílení zátěže. Protože několik zubů je v každém okamžiku v kontaktu podél této diagonální čáry, síla potřebná k přenosu daného krouticího momentu se rozloží na větší plochu boku zubu, takže místní kontaktní tlak je nižší a opotřebení povrchu je pomalejší. Jediný plastový zub nesoucí celé zatížení by se deformoval; sada zubů to nesdílí – což je přesně důvod, proč spirálová geometrie vyhovuje relativně měkkým materiálům, jako je POM a nylon.

Šroubové zuby také vytvářejí axiální axiální zatížení podél hřídele, takže ložiska nebo axiální podložky na hřídeli musí být schopny to unést. To je jeden konstrukční bod, který stojí za to zkontrolovat před specifikací spirálového ozubeného kola místo čelního ozubeného kola: překrytí zubů zajišťuje tichost a sdílení zatížení, ale přenáší další axiální sílu na zbytek sestavy.

Aplikace

  • Malé převodové motoryTiché redukční stupně
  • Lékařské a laboratorní přístrojeČisté pohony bez mazání
  • Vybavení pro potraviny a nápojeOmyvatelné, chemicky odolné části
  • Kancelářské a domácí spotřebičeNízkohlučné ovládání a časovače
  • Automobilové příslušenstvíZrcátka, sedadla, západky, malé akční členy
  • Přístrojové vybavení a robotikaLehké polohovací pohony s nízkou setrvačností
  • Prodejní a výdejní automatySamomazné mechanismy s dlouhou životností
  • Čerpadla a ventilyNekorodující vnitřní ozubení

Pokud vaše aplikace není uvedena, zašlete výkres nebo vzorový díl. Ve většině případů můžeme z modulu, otvoru a úhlu šroubovice potvrdit, zda se hodí standardní nástroje nebo je potřeba nová forma.

Časté dotazy kupujícího

  • Jsou tato ozubená kola lisovaná nebo obrobená z plastové tyče?Jsou vstřikovány do ocelových nástrojů, což udržuje geometrii zubů identickou v celé dávce a snižuje jednotkové náklady. Obráběná plastová ozubená kola jsou k dispozici pro prototypy a velmi malé objemy.
  • Jaký maximální točivý moment může přenést plastové spirálové kolo?Závisí na modulu, šířce čela, počtu zubů a jakosti materiálu, proto nezveřejňujeme jediný údaj. Pošlete točivý moment, otáčky a pracovní cyklus a my vám doporučíme modul a materiál, nebo vám řekneme, zda je místo toho potřeba kovový převod.
  • Musím namazat převod?Ne v běžné službě. POM a nylon jsou samomazné. Pro vysokorychlostní nebo nepřetržitý provoz s vysokým zatížením může malé množství kompatibilního maziva prodloužit životnost, a pokud to vaše povinnost potřebuje, řekneme to ve fázi nabídky.
  • Jaké tolerance můžete dodržet u otvoru a tvaru zubu?Lisované díly drží širší pás než řezaná ozubená kola. Sdělte nám středovou vzdálenost a toleranci vůlí vašich montážních potřeb a my vám potvrdíme, zda je nástroj dokáže splnit, nebo nabídněte obrobený díl, pokud ne.
  • Jaké jsou náklady na nástroje a dodací lhůta pro vlastní ozubené kolo?Náklady na nástroje závisí na modulu, počtu dutin a velikosti ozubeného kola; větší moduly a nástroje s více dutinami jsou dražší. Jakmile je výkres schválen, potvrdíme dodací lhůtu nástroje a rozvrh vzorků s cenovou nabídkou, obvykle do 24 hodin od obdržení výkresu.
  • Můžete porovnat vzorový díl, který již používáme?Ano. Zašlete vzorek nebo rozměrový výkres — modul, počet zubů, úhel šroubovice, vrtání, čelní šířku a materiál. Potvrdíme, zda se hodí ke stávajícímu nástroji nebo potřebuje novou formu, a naceníme v obou případech.

Související produkty a další čtení

Vyžádejte si cenovou nabídku na plastové ozubené kolo

Pošlete svůj výkres nebo podrobnosti o vzorku – modul, počet zubů, úhel šroubovice, vrtání, čelní šířku, materiál a množství. Potvrdíme, zda se hodí standardní nástroje nebo je vyžadována nová forma, a odpovíme s cenou a dodací lhůtou do 24 hodin.

Odeslat poptávku

* Uvedené údaje (snížení hluku, rozsah teplot, rozsah modulů a vrtání) se vztahují na standardní nástroje a normální provozní podmínky. Před objednáním potvrďte konečný výkres a třídu materiálu.
