Znáte základní charakteristiky Šnekových převodů a Šnekových hřídelí?

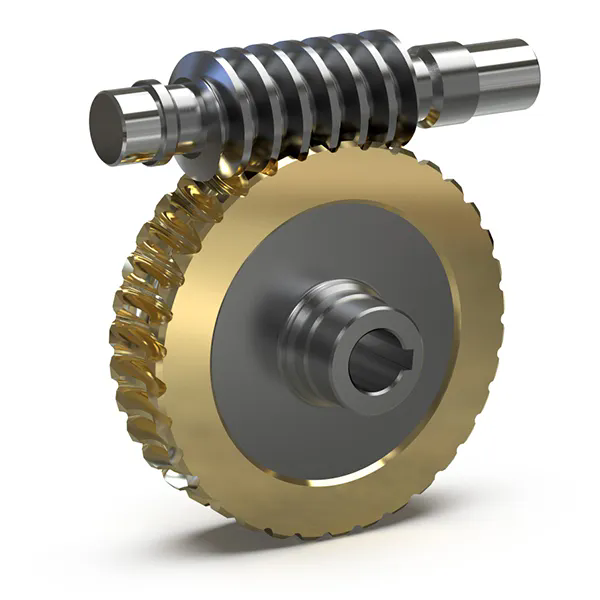

Šneková kola a šnekové hřídelejsou klasické mechanické převodové komponenty, často používané pro spojení a přenos pohybu a výkonu mezi dvěma protínajícími se hřídeli. Jejich princip činnosti je zcela podobný jako u ozubených kol a šroubů: záběrem šnekového kola a šnekového hřídele je dosaženo hladkého přenosu mezi protínajícími se hřídeli. Další,Raydafonvás seznámí se základními charakteristikami šnekových převodů a šnekových hřídelí.

Velké převodové poměry.

Významnou výhodou převodovek Worm Gear a Worm Shaft je jejich schopnost dosahovat velkých převodových poměrů. Typicky má šnek méně otáček, zatímco šnekové kolo má relativně velký počet zubů. Je to jako použít malý klíč k vypáčení velkého zámku, což umožňuje jednostupňové šnekové převodovce dosáhnout vysokého převodového poměru. V aplikacích, kde je vyžadováno zvýšení nebo snížení rychlosti, jsou zvláště účinné šnekové převodovky.

Vysoká nosnost.

Protože zabírající povrchy šneku a šnekového kola jsou v přímém kontaktu a současně je v záběru více zubů, mohou odolat velkému zatížení. Díky tomu jsou převodovky se šnekovým převodem a šnekovým hřídelem vynikající v aplikacích vyžadujících vysoký výkon nebo velké zatížení. Běžně se používají v těžkých strojích, důlních strojích a stavbě lodí.

Hladký a tichý chod.

Protože zabírající povrchyŠneková kola a šnekové hřídelejsou v přímém kontaktu a proces záběru je nepřetržitý a hladký, snižují otřesy a vibrace, čímž snižují hluk. Stabilita šnekových převodovek se dále odráží v jejich schopnosti udržovat konstantní převodovou rychlost. Protože proces záběru je nepřetržitý a hladký, šnekové převodovky mohou přenášet výkon s minimálními výkyvy otáček, čímž se zlepšuje provozní stabilita a spolehlivost strojního zařízení.

Samosvorné.

Když je úhel náběhu šneku menší než ekvivalentní třecí úhel mezi zuby ozubeného kola v záběru, mechanismus vykazuje samosvorné vlastnosti, které umožňují zpětné samosvornosti. To znamená, že pouze šnek pohání šnekové kolo, zatímco šnekové kolo nemůže šnek pohánět. Tato samosvorná funkce nejen zlepšuje bezpečnost strojního zařízení, ale také zjednodušuje konstrukci řídicího systému. Díky této vlastnosti je také vhodný pro použití v těžkých strojích, kde zpětná samosvorná funkce poskytuje silnou bezpečnostní ochranu.

Kompaktní konstrukce.

Ve srovnání s jinými typy převodovek nabízejí převodovky Worm Gear a Worm Shaft menší rozměry a nižší hmotnost při stejném převodovém poměru. To také snižuje spotřebu surovin, a tím snižuje výrobní náklady. V praktických aplikacích umožňuje kompaktní konstrukce také šnekové převodovky pohodlnější a rychlejší během instalace a uvádění do provozu.

Díky jedinečnému způsobu přenosu linkovým kontaktem, vysoké nosnosti a kompaktní konstrukci,Šnekové kolo a šnekový hřídelmechanismy se často používají v aplikacích s odstupňovanými hřídeli, vysokými převodovými poměry, nízkým přenosovým výkonem nebo přerušovaným provozem. Následující tabulka poskytuje návod k optimalizaci výkonu šnekového převodu a šnekového hřídele pro vaši referenci.
