Vývodový hřídel pro lisy na kulaté balíky Case IH
  • Vývodový hřídel pro lisy na kulaté balíky Case IHVývodový hřídel pro lisy na kulaté balíky Case IH
  • Vývodový hřídel pro lisy na kulaté balíky Case IHVývodový hřídel pro lisy na kulaté balíky Case IH

Vývodový hřídel pro lisy na kulaté balíky Case IH

Kloubový hřídel pro lisy na válcové balíky Case IH — kryty RB444, RB454, RB455A, RB464, RB554 a RB564, plus varianty RB454 siláž a RB454 rotorová řezačka. CAT4 a CAT5 hnací soustavy s konstantní rychlostí s třecí spojkou; vstupní drážkování 1.375-6 nebo 1.375-21 v závislosti na traktoru; požadavek na výkon 40–100 k (30–75 kW). Reference točivého momentu spojky od 1 000 N·m (CAT3/S4) do 1 800 N·m (CAT4/S6). Zašlete svůj model lisu a drážku vývodového hřídele traktoru – potvrdíme kategorii hnacího ústrojí, točivý moment spojky a délku hřídele a do 24 hodin vrátíme nabídku od výrobce.

OEM náhrada · Řada Case IH RB

Kloubový hřídel pro lisy na kulaté balíky Case IH — CAT4 a CAT5 hnací soustavy s konstantní rychlostí, 1.375-6 / 1.375-21 Spline

Vývodový hřídel lisu na kulaté balíky selže jedním ze dvou způsobů: kardanový kloub nemůže zaujmout úhel natočení souvrati, nebo spojka neprokluzuje při správném točivém momentu a tlumič místo toho bere převodovka. Tato stránka uvádí velikosti hřídelí, požadovaný výkon a čísla dílů spojky pro Case IH RB444, RB454, RB455A, RB464, RB554 a lisy RB564, takže můžete přizpůsobit náhradní hřídel k modelu lisu, který skutečně provozujete.

Pokryté modely lisů

6 základních modelů RB444, RB454, RB455A, RB464, RB554, RB564 — plus varianty RB454 siláž a RB454 rotorová řezačka.

Velikosti hnacího ústrojí

CAT4 / CAT5 Hnací soustava s konstantní rychlostí s třecí spojkou. Vstupní drážka 1.375-6 nebo 1.375-21 v závislosti na traktoru.

Požadavek na napájení

40-100 koní Od 30 kW u RB444 až po 75 kW u rotorové řezačky RB454. Kompletní rozpis v tabulce níže.
PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

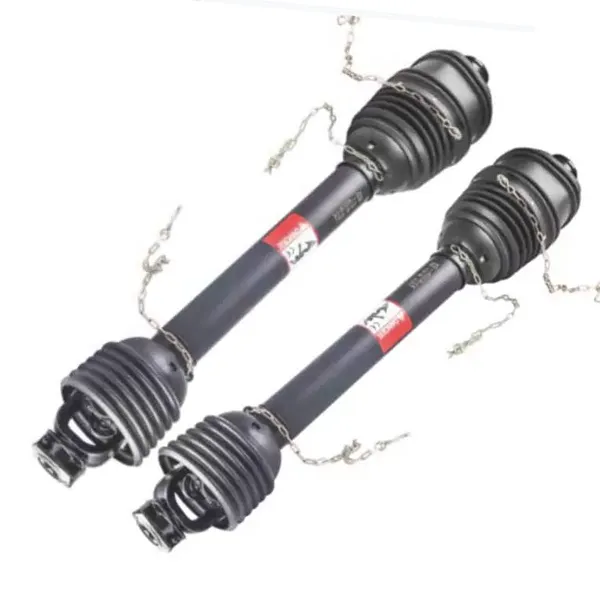

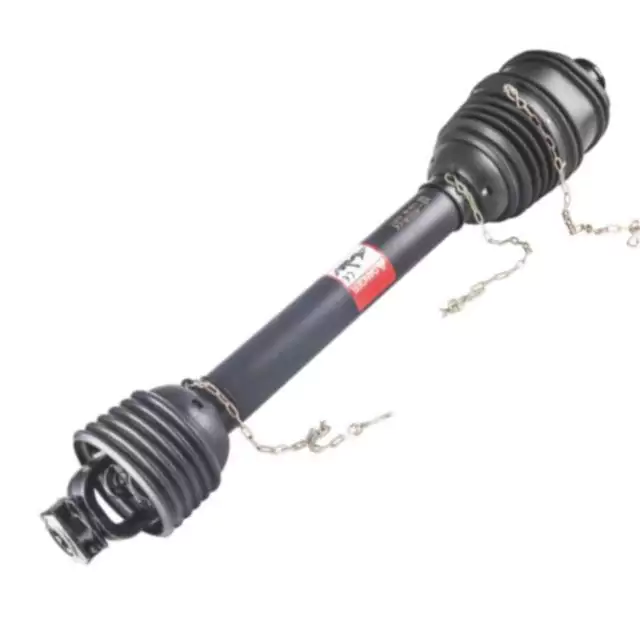

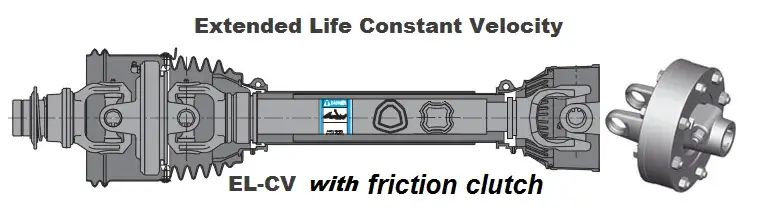

Sestava vývodového hřídele — kloub s konstantní rychlostí, třecí spojka a vstupní třmen 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Detail konce spojky a drážkování — rychloupínací třmen a ložisko štítu.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Možnosti vstupního třmenu — 1,375-6 a 1,375-21 drážkování, přizpůsobené vývodovému hřídeli traktoru.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Konfigurace třecí spojky a střižného šroubu — místo prokluzu chrání převodovku lisu.

Tabulka modelů — Velikost vývodového hřídele a požadovaný výkon lisem

Modely lisů na kulaté balíky Case IH – velikost hřídele a požadavek na výkon vývodového hřídele
Model lisu Velikost PTO hřídele Požadovaný PTO, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Siláž CAT4 65 (48)
Rotorová fréza RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH vyžaduje hnací ústrojí s konstantní rychlostí CAT4 nebo CAT5 v závislosti na modelu s třecí spojkou. Rotor Cutter RB454 je jedinou variantou v této řadě, která vyžaduje CAT5 s příkonem 100 hp (75 kW) — pokud váš traktor je pod tímto číslem, před objednávkou potvrďte konstrukci lisu.

Constant velocity PTO shaft part number reference for Case IH round balers
Referenční číslo PTO s konstantní rychlostí — CAT3 až CAT5, základní čísla dílů 540 a 1000 ot./min.

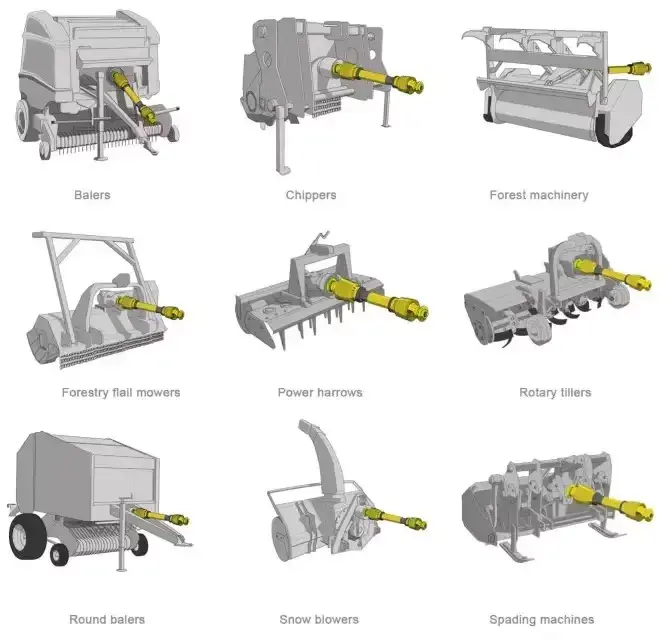

PTO shaft installed on a round baler in field operation
Instalace na místě – úhel hřídele a vůle štítu na vstupu lisu.

Čísla dílů PTO a spojky s konstantní rychlostí

PTO s konstantní rychlostí – základní čísla dílů podle kategorie a drážkování traktoru
CV PTO Traktor Spline Základní číslo dílu
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
CAT4/1000 1,375-21 71R6121UCW08000
CAT5/540 1,375-6 71R8121UCW07000
CAT5/1000 1,375-21 71R8121UCW08000
FT třecí spojky pro 1.375-6 drážkový vstup
Univerzální velikost Točivý moment (N·m) Číslo dílu
CAT3 / S4 1 000 6QE344901R
CAT3 / S4 1 000 635E41203R
CAT4 / S6 1 800 663H53403R
CAT5 / S8 1 450 6LM453003R

Čísla dílů výše jsou referenční body pro přizpůsobení hřídele kombinaci lisu a traktoru. Pokud váš lis používá jinou polovinu nářadí nebo je pahýl traktoru drážkovaný 1.750-20, pošlete model a my potvrďte správnou kombinaci. Čím širšíVývodový hřídel pro lisy na kulaté balíkysortiment zahrnuje i jiné značky lisů.

Co rozhoduje o tom, zda hřídel sedí a vydrží

  1. Přizpůsobte kategorii hnacího ústrojí modelu lisu

    CAT4 a CAT5 nejsou v tomto rozsahu zaměnitelné. RB444, RB454 a RB455A běží CAT4; RB464, RB554 a RB564 běží CAT5; Rotor Cutter RB454 také vyžaduje CAT5. Montáž hřídele CAT4 k lisu, který vyžaduje CAT5 nechává kloub podhodnocený na souvrati, kde dochází k většině předčasných poruch začít.

  2. Přizpůsobte vstupní drážku traktoru, nikoli lisu

    Strana lisu je upevněna nářadím, ale strana traktoru závisí na traktoru, který používáte. 1.375-6 je běžný 540 ot./min. 1,375-21 je 1000 ot./min. Při vyšším výkonu se objeví 1,750-20 traktory. Odeslání modelu traktoru a fotografie vývodového hřídele je nejrychlejší způsob, jak potvrdit, které třmen je vhodné. Pokud aktualizujete také pohon nářadí, vizVývodový hřídelkategorie pro celý sortiment.

  3. Třecí spojku nastavte na lis, nikoli na traktor

    Třecí spojka je tu, aby prokluzovala, než převodovka lisu převezme rázové zatížení. Příliš vysoko nastavená spojka přenese ráz přímo do převodovky; nastavené příliš nízko, při běžném lisování klouže. FT Tabulka spojky výše uvádí referenční točivý moment na univerzální velikost — 1 000 N·m pro CAT3/S4, 1 800 N·m pro CAT4/S6 a 1 450 N·m pro CAT5/S8.

  4. Zkontrolujte úhel hřídele a vůli štítu na souvrati

    Kloub s konstantní rychlostí toleruje větší úhel natočení než standardní kardanový kloub, ale štít ještě potřebuje povolení při úplném zámku. Pokud hřídel vypadne nebo se štít dotkne oje v místě souvrati, spoj předčasně selže bez ohledu na hodnocení. Obrázek nahoře ukazuje cílový úhel při vstup lisu. U lisů jiných výrobců jeVývodový hřídel pro lisy na kulaté balíky Kronestránka uvádí ekvivalentní referenční body.

Pošlete svůj model lisu a vývodový hřídel traktoru Spline

Řekněte nám model lisu (RB444 až RB564) a vývodový hřídel traktoru (1.375-6, 1.375-21 nebo 1.750-20). Budeme potvrďte kategorii hnacího ústrojí, točivý moment spojky a délku hřídele a zašlete nabídku přímo z výroby – obvykle do 24 hodin. K dispozici jsou vlastní délky a konfigurace štítů. Pokud váš nástroj používá a nestandardní převodovka,zemědělská převodovkarozsah může být také relevantní.

Vyžádejte si cenovou nabídku
Odeslat dotaz
Kontaktní informace
V případě dotazů na hydraulické válce, převodovky, vývodové hřídele nebo ceník nám zanechte svůj e-mail a my se vám do 24 hodin ozveme.
