Vývodový hřídel pro lisy na kulaté balíky Krone
  • Vývodový hřídel pro lisy na kulaté balíky KroneVývodový hřídel pro lisy na kulaté balíky Krone
  • Vývodový hřídel pro lisy na kulaté balíky KroneVývodový hřídel pro lisy na kulaté balíky Krone

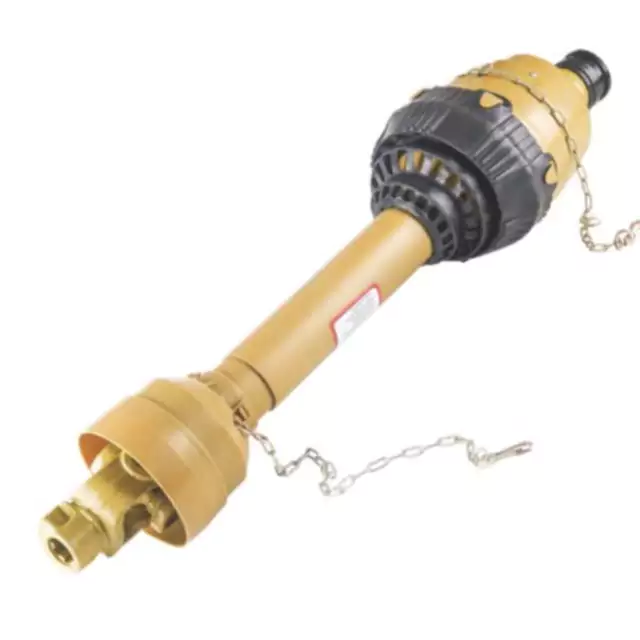

Vývodový hřídel pro lisy na kulaté balíky Krone

Lis na kulaté balíky Krone kryt vývodového hřídele KR100/125/155/130/160, 1500/1800, 1500V/1250 MC a 1250/1550. Standardní možnosti velikosti 4 a velikosti 4 CV používají hřídel 1210 s drážkou 1.375-6. Velikost 6 CV je k dispozici pro 1500/1800 a vybrané 1250/1500 sestavení; 1500V/1250 MC používá 2380 nebo 2480 CV s 1,375-6. Mezi možnosti spojky patří FT34 při 1 000 N·m, FT32 při 1 000 N·m, FT42 při 1 450 N·m, vypínání K64/2 při 1 050 nebo 1 500 N·m a FF1 při 1 000 N·m. Čísla základních dílů CV jsou 71R4121UCW07000 pro CAT3/540 a 71R6121UCW07000 pro CAT4/540, obě 1.375-6. MOQ, přizpůsobení a dodací lhůty jsou uvedeny na objednávku po potvrzení modelu lisu a stávající konfigurace hřídele.

Pohonná soustava lisu na kulaté balíky Krone · Velkoobchodní dodávka

Velkoobchodní vývodový hřídel pro lisy na kulaté balíky Krone – specifikace, MOQ, přizpůsobení a dodací lhůta pro KR100 až 1800 a kompatibilní sestavy

Ne všechny lisy na kulaté balíky Krone používají stejný kloubový hřídel. Skupina KR100 až KR160 používá hnací ústrojí velikosti 4, 1500 a 1800 pojme velikost 4 nebo velikost 6 CV, 1500V a 1250 MC používají 2380 nebo 2480 CV a 1250/1550 běží Velikost 4 CAT3 CV, zatímco některé sestavení 1250/1500 používají velikost 6 CAT4. Tři tabulky na této stránce uvádějí možnost PTO, typ spojky a číslo základního dílu pro každou skupinu, takže hřídel může být spárována před cenovou nabídkou vyžádáno.

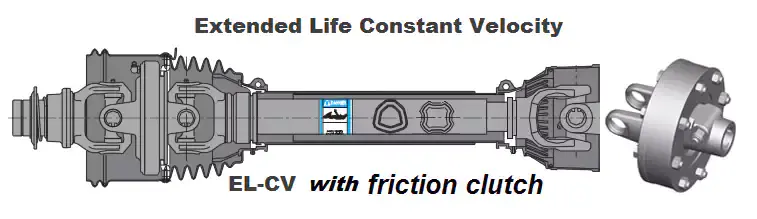

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

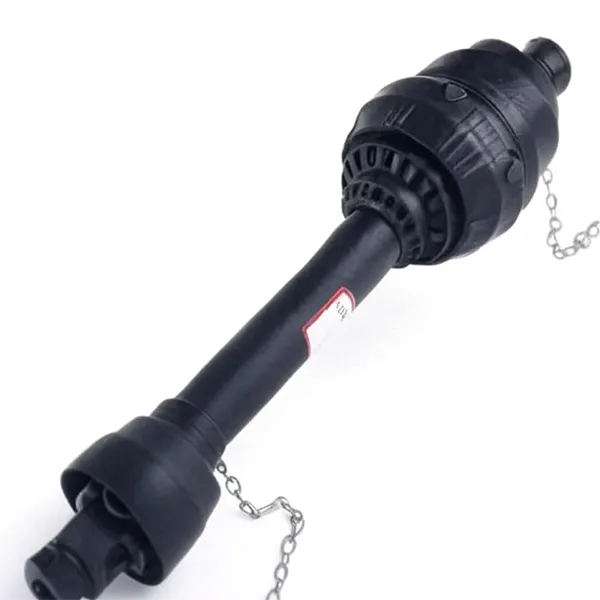

Kloubový hřídel lisu na kulaté balíky Krone — kloub CV, teleskopická trubka a konec spojky.
13Reference modelu
Velikost 4 / Velikost 6Možnosti hnacího ústrojí CV
1 000–1 800 N·mRozsah točivého momentu spojky
1,375-6Společný spline

Modelová mřížka — PTO Option and Clutch by Baler

Skupina AKR100 / KR125 / KR155
PTO
Velikost 4 Standard nebo Velikost 4 CV, hřídel 1210
Spline
1,375-6
Spojka
FT34 při 1 000 N·m
Velikost 4
Skupina A130 / 160 KR
PTO
Velikost 4 Standard nebo Velikost 4 CV, hřídel 1210
Spline
1,375-6
Spojka
FT34 při 1 000 N·m
Velikost 4
Skupina B1500/1800
PTO
Velikost 4 nebo velikost 6 CV
Spline
1,375-6
Spojka
FT32 při 1 000 N·m nebo FT42 při 1 450 N·m
Velikost 4 / Velikost 6
Skupina C1500V / 1250MC
PTO
2380 nebo 2480 CV
Spline
1,375-6
Spojka
K64/2 výřez při 1 050 nebo 1 500 N·m
Vypínací spojka
Skupina D1250/1550
PTO
Velikost 4 (CAT3) CV
Spline
1,375-6
Spojka
FT32 nebo FF1 při 1 000 N·m
Velikost 4 CAT3
Skupina E1250 / 1500 (velikost 6 sestavení)
PTO
Velikost 6 CV (CAT4) na některých sestaveních
Spline
1,375-6
Spojka
FT42 při 1 450 N·m
Velikost 6 CAT4

Tabulka specifikací — Model, PTO a ochrana

Původní seskupení podle modelu lisu, hnacího ústrojí PTO a výkonu spojky
Model PTO Ochrana
100/125/155/130/160 KR Velikost 4 Standardní *1210 *1,375-6; Velikost 4 CV *1210 *1,375-6 FT34 *1,375-6 *1,000 N·m
1500/1800 Velikost 4 nebo velikost 6 CV s 1,375-6 FT32 @1 000 N·m nebo FT42 @ 1 450 N·m
1500V / 1250MC 2380 nebo 2480 CV s 1,375-6 K64/2 Výřez @1 050 nebo 1 500 N·m *1,375-6
1250/1550 Velikost 4 (CAT3) CV s 1,375-6 FT32 nebo FF1 @1 000 N·m
1250/1500 Některé používají velikost 6 CV (CAT4) FT42 @1 450 N·m

Stejný model lisu se může objevit ve více než jedné sestavě. Potvrďte zapnuté stávající číslo dílu hřídele nebo typ spojky stroj před vyžádáním nabídky. Lisy na kulaté balíky Krone jsou vybaveny buď třecím nebo výřezem spojka v závislosti na konstrukci. Čím širšíVývodový hřídel pro lisy na kulaté balíkyseznamy stránek jiné značky lisů jako křížový odkaz.

Čísla dílů základního CV a čísla dílů spojky FT

Základní čísla dílů PTO s konstantní rychlostí
CV PTO Traktor Základní číslo dílu
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
FT spojky pro 1.375-6 drážkový vstup
Univerzální velikost Točivý moment Číslo dílu
CAT3 / S4 1 000 N·m 6QE344901R
CAT3 / S4 1 000 N·m 635E41203R
CAT4 / S6 1 800 N·m 663H53403R

Číslo základního dílu CV je sestava bez zařízení nářadí. Polovina nářadí, trubka a štít jsou vybrané samostatně podle modelu lisu. Čísla dílů spojky FT jsou uvedena podle univerzální velikosti a jmenovitého točivého momentu. Pokud stávající spojka byla seřízena, před objednáním si ověřte cílový prokluzový moment podle manuálu lisu. A související kategorie je naVývodový hřídel pro kotoučestrana.

Jak se spojuje hřídel lisu na kulaté balíky Krone

01

Přečtěte si model lisu ze stroje

KR100 až KR160 spadají do jedné skupiny; 1500 a 1800 v jiném; 1500V a 1250 MC ve třetině; 1250/1550 a 1250/1500 ve čtvrté a páté. Výše uvedená modelová mřížka ukazuje PTO a spojku, které odpovídají každé skupině.

02

Potvrďte stávající číslo dílu hřídele

Stejný lis může být vyroben s třecí spojkou nebo vypínací spojkou. Stávající číslo dílu je nejrychlejší způsob, jak ověřit, s jakou konfigurací byl stroj dodán, před objednáním náhradního.

03

Potvrďte drážkování PTO traktoru

Většina lisů na kulaté balíky Krone v této řadě používá 1.375-6 drážkování. Pokud traktor používá jiný vývodový hřídel, potvrďte polovinu CV samostatně. TheRozsah vývodového hřídelestránka uvádí další kategorie zemědělského hnacího ústrojí, pokud se současně mění strana traktoru.

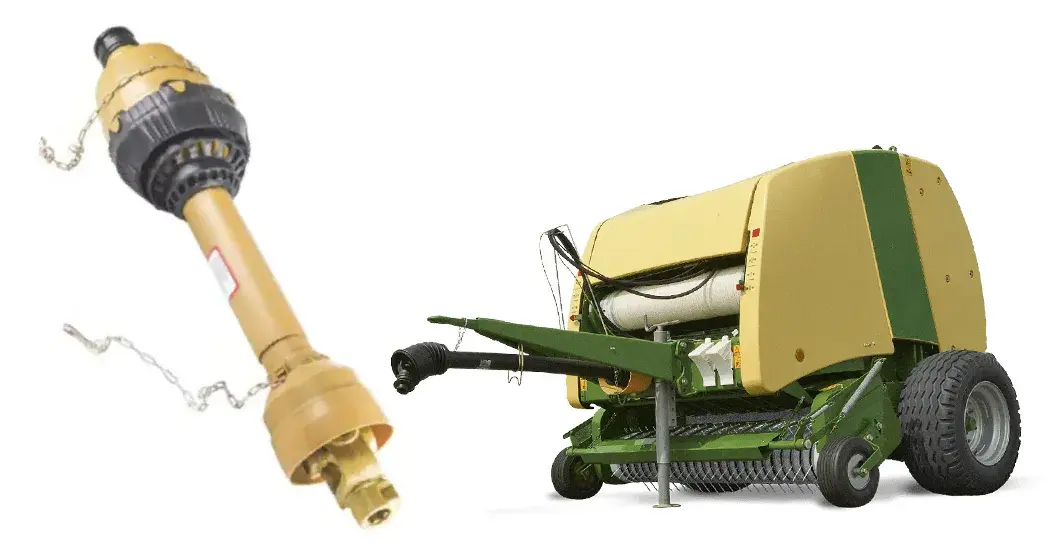

Kde se tato hřídel používá

Poháněcí soustavy lisů na kulaté balíky Krone napříč řadou KR100 až 1800 a skupinami 1500V, 1250 MC a 1250/1550.

Vývodový hřídel lisu na kulaté balíky Krone přebírá energii z vývodového hřídele traktoru a převádí ji do převodovky lisu prostřednictvím CV kloub a teleskopická trubka. Když lis zvedne těžký řádek nebo narazí na kus materiálu, spojka — buď tření nebo výřez v závislosti na konstrukci — chrání převodovku před otřesy.

Hřídel je přizpůsobena modelu lisu a drážkování vývodového hřídele traktoru nezávisle. Strana lisu fixuje polovinu nářadí, typ spojky a délku trubky; strana traktoru upevňuje polovinu CV a drážku PTO. Obojí strany musí být potvrzeny před objednáním náhradní hřídele.

Pro související aplikaci lisu na kulaté balíky,Vývodový hřídel pro lisy na válcové balíky Case IHstránka používá srovnatelnou strukturu model od modelu. Pro převodovky nářadí, které jsou umístěny za vývodovým hřídelem, vizzemědělská převodovkarozsah.

Pošlete model lisu a číslo dílu stávajícího hřídele

Pošlete model lisu Krone (KR100 až 1800, 1500V, 1250 MC, 1250/1550 nebo 1250/1500) a stávající část hřídele číslo nebo typ spojky. K tomu potvrdíme volbu PTO, jmenovitý výkon spojky a číslo základního dílu CV sestavit a vydat cenovou nabídku s MOQ a dodací lhůtou pro tuto konfiguraci.
