Planetová převodovka

Raydafon, Přímé dodávky továrny na vysoce kvalitní reduktory v Číně, jako spolehlivý výrobce a dodavatel, poskytujeme planetové reduktory se stabilním výkonem, kompaktní strukturou a rozumnou cenou, vhodné pro automatizační zařízení, přenosový systém s vysokým zatížením a přesné řídicí pole, abychom splnili potřeby nákupu domácích a zahraničních zákazníků pro vysoký točivý moment, dlouhou životnost a vysokou účinnost.

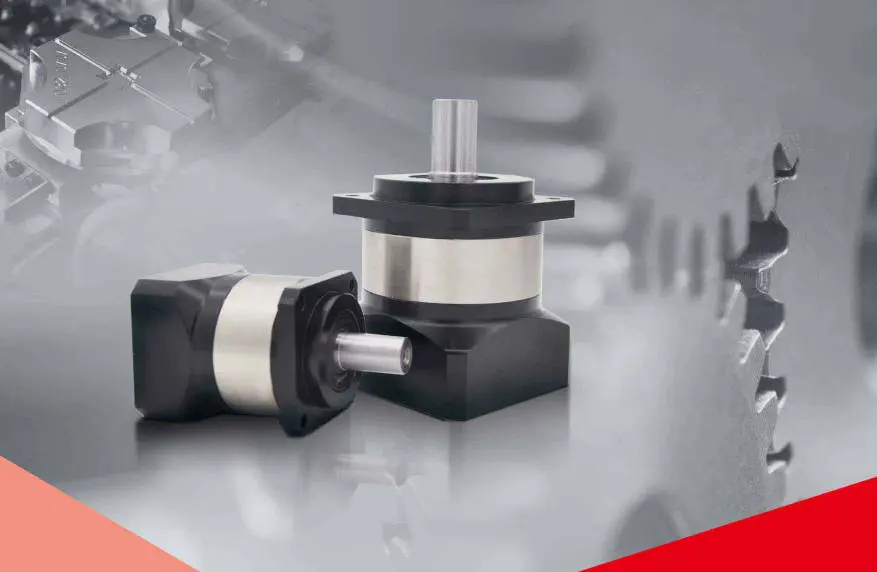

Planetový reduktor Raydafon využívá strukturu z vysoce pevné legované oceli, ozubené kolo je nauhličováno a kaleno a přesně broušeno, tvrdost povrchu zubů dosahuje HRC60±2, odolnost proti únavě je silná a nosnost je mnohem vyšší než u tradičního mechanismu redukce ozubených kol. Je použit vnitřní třízubý symetrický záběr, účinnost přenosu může dosáhnout více než 95%, provoz je stabilní, hluk je nízký a točivý moment je rovnoměrný. Je zvláště vhodný pro servosystémy, elektrické válce, průmyslové roboty, kolové mobilní podvozky, přenosová vedení a zvedací zařízení atd., které mají vysoké požadavky na přesnost a odezvu výkonu.

RaydafonPlanetová převodovkaposkytuje jednostupňové, dvoustupňové a třístupňové konstrukční kombinace s rychlostními poměry 3:1~200:1 a může podle potřeby rozšířit výběr výstupního točivého momentu a redukčního poměru; výstupní formy zahrnují klíčový hřídel, drážkovaný hřídel, typ příruby a přizpůsobené nestandardní rozhraní, aby vyhovovaly požadavkům na instalaci různých zařízení. Všechny produkty společnosti prošly dynamickým testem vyvážení a testem soustřednosti, aby byl zajištěn vysokorychlostní provoz bez otřesů a tepla, což výrazně zlepšilo celkovou stabilitu zařízení.

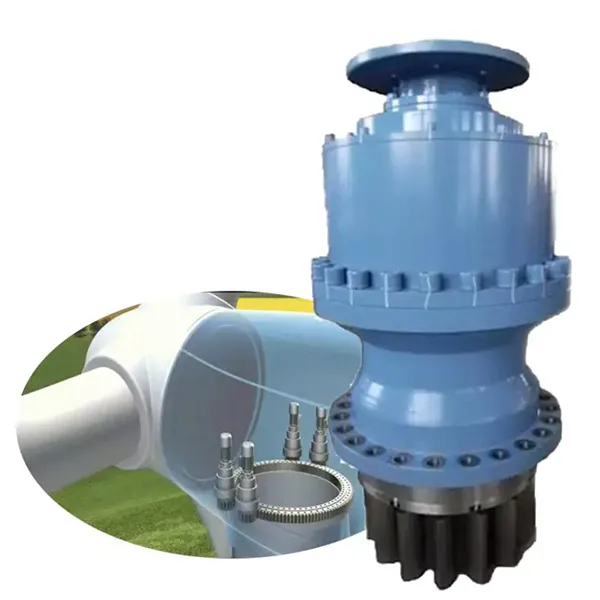

Planetové reduktory vyráběné společností Raydafon byly široce používány v automatizovaných montážních linkách, balicích strojích, CNC zařízeních, dopravních zařízeních, strojírenských pásových podvozcích, systémech řízení větrné energie a dalších oblastech. Mají vynikající výkon v odolnosti, přizpůsobivosti a cenové konkurenceschopnosti a jsou dobře přijímány domácími i zahraničními zákazníky. Ať už jste integrátor, výrobce kompletních strojů nebo poskytovatel služeb údržby, můžeme vám poskytnout nákladově efektivní řešení převodů a stabilní podporu dodávek.

Jak funguje planetová převodovka

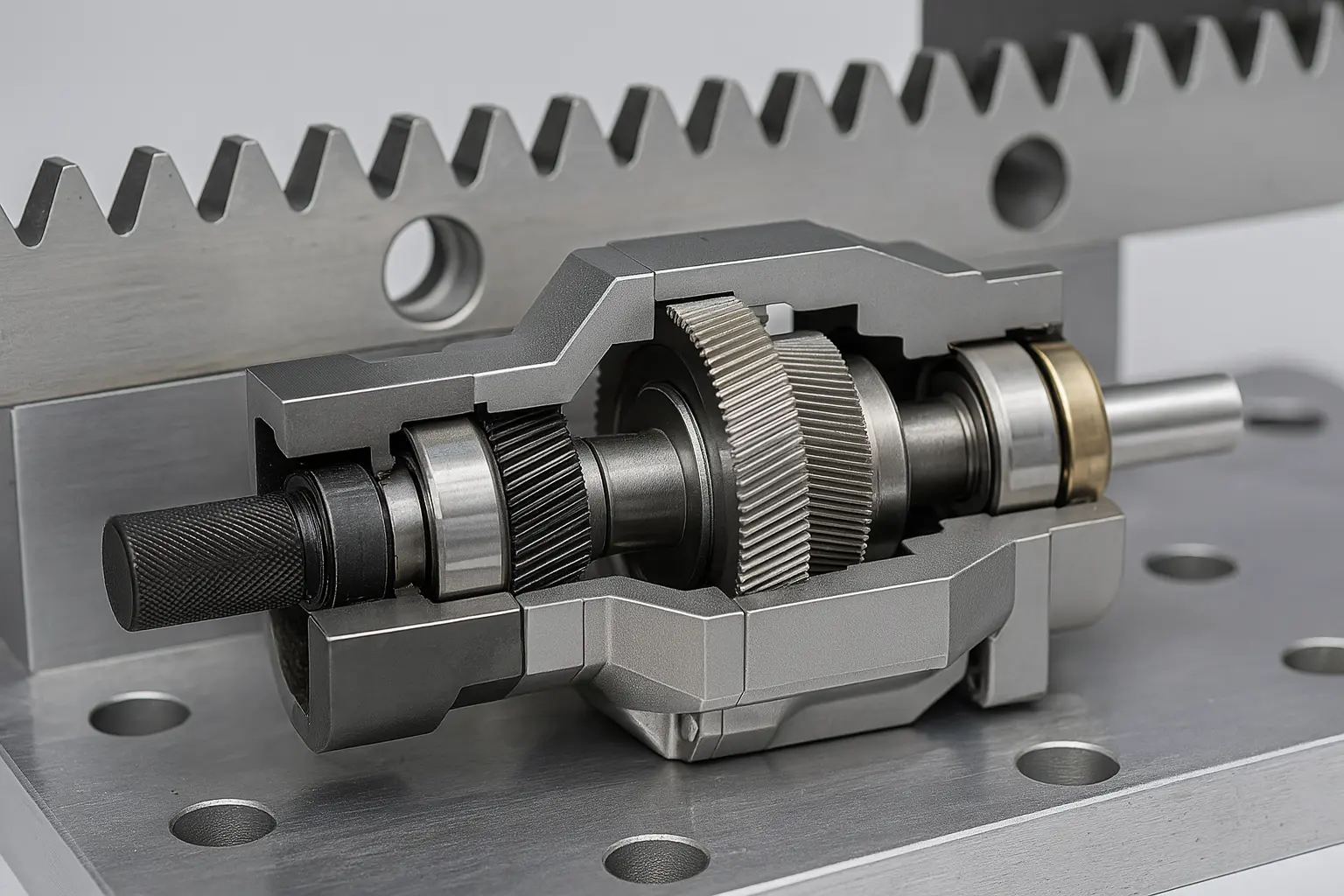

Základní struktura planetového reduktoru se skládá ze tří klíčových částí: centrální centrální kolo (pastorek na vstupním konci), planetové soukolí rotující kolem něj a vnitřní ozubený věnec omotaný kolem vnějšku. Síla je přenášena z motoru, nejprve pohání centrální kolo, aby se otáčilo, a poté centrální kolo pohání několik planetových kol, aby se otáčilo. Tato planetová kola se otáčejí při otáčení podél centrálního kola a nakonec přenášejí výkon na výstupní hřídel přes planetový unašeč, který je na nich upevněn.

Tato metoda „multi-tooth meshing“ umožňuje sdílení síly mezi více ozubených kol, což má nejen hladký výstup a nízkou hlučnost, ale má také silnější nosnost než běžné konstrukce ozubených kol. Planetové reduktory Raydafon mohou poskytovat vyšší točivý moment za stejných objemových podmínek, s kompaktní konstrukcí, vhodnou pro zařízení s omezeným instalačním prostorem, ale vysokými požadavky na přenosový výkon, jako jsou servosystémy, automatizovaná robotická ramena, moduly pásového pohonu, balicí stroje atd.

Převodový poměr planetového reduktoru závisí na převodovém poměru a počtu stupňů. Obecně může jeden stupeň dosáhnout 310:1, dvoustupňový lze rozšířit na 20100:1 a dokonce lze vytvořit třístupňovou kombinaci pro pracovní podmínky, které vyžadují větší redukční poměr. Raydafon poskytuje standardní strukturu rychlostního poměru a podporuje přizpůsobenou kaskádovou kombinaci, nastavení výstupní rychlosti a rozsahu točivého momentu podle potřeb zákazníka.

Protože vnitřní planetové soukolí během otáčení neustále mění polohu síly, ozubení se rovnoměrně opotřebovává a celý stroj má delší životnost. Kromě toho používáme ozubená kola z tvrzené legované oceli, přesná ložiska a standardy montáže s nízkou vůlí, díky čemuž je reduktor nejen stabilní ve výkonu, ale také s vysokou přesností polohování, vhodný pro opakované spouštění a zastavování, vpřed a vzad a v podmínkách nízké setrvačnosti.

Hlavní výhody planetových reduktorů jsou vysoká účinnost, vysoká hustota točivého momentu, malá velikost a dobrá regulace soustřednosti. Raydafon má vyspělá řešení v designu ozubených kol, mazacího systému, přizpůsobení výstupní příruby atd., která mohou pokrýt skutečné potřeby různých průmyslových systémů. Pokud hodnotíte optimalizaci převodového systému, můžeme rychle sladit vhodný model a kombinaci konstrukce podle parametrů motoru a požadavků na zatížení, které poskytujete. Vítejte na konzultaci s výběrem.

Jak vypočítat převodový poměr planetové převodovky

Při použití nebo výběru planetového reduktoru je výpočet převodového poměru (redukčního poměru) základním a kritickým krokem. Převodový poměr určuje rychlost a točivý moment výstupního hřídele a má přímý vliv na provozní účinnost zařízení a přizpůsobení zatížení. Při navrhování planetárního redukčního systému Raydafon přizpůsobí vhodnou strukturu rychlostního poměru podle skutečných potřeb, aby bylo zajištěno stabilní a efektivní použití.

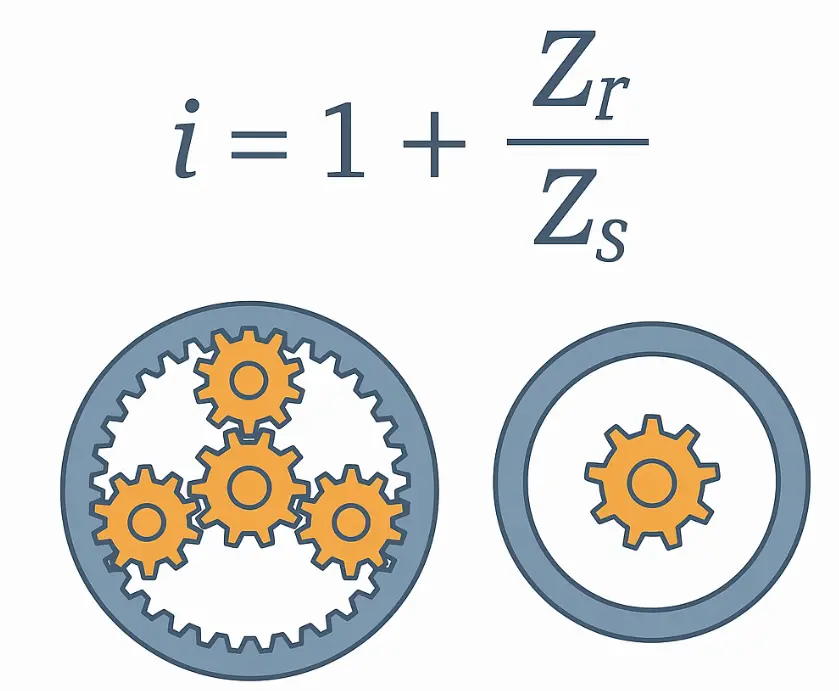

Vzorec pro výpočet převodového poměru planetového reduktoru ve skutečnosti není složitý. Nejběžnější strukturou je, že centrální kolo je aktivní, vnitřní kroužek je pevný a planetový unašeč je na výstupu. V této struktuře je vzorec pro výpočet převodového poměru:

Převodový poměr i = 1 + (Zr / Zs)

Kde:

Zr je počet zubů na vnitřním kroužku

Zs je počet zubů na centrálním kole

Pro jednoduchý příklad: Pokud je počet zubů na centrálním kole 20 a počet zubů na vnitřním kroužku je 60, pak je převodový poměr:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

To znamená, že motor se otočí 4krát, výstupní hřídel se otočí 1krát a redukční poměr je 4:1.

U planetových reduktorů navržených společností Raydafon pokrývá běžně používaný převodový poměr rozsah 3:1 až 100:1, čehož je dosaženo kombinací jednostupňových, dvoustupňových nebo třístupňových struktur.

Jednostupňová struktura Obvykle je rychlostní poměr 3~10

Dvoustupňová struktura Rychlostní poměr je 15~100

Třístupňová struktura Vhodné pro velké zatížení a nízké rychlosti, které vyžadují větší redukční poměr

Kromě výpočtu rychlostního poměru je také důležité poznamenat, že planetární skupiny různých úrovní budou překrývat vnitřní tření, což bude mít mírný dopad na účinnost. Pokuste se proto za předpokladu, že to rychlostní poměr umožňuje, zvolit účinnější kombinaci nízké úrovně.

Společnost Raydafon může doporučit přiměřený převodový poměr a konstrukční úroveň na základě rychlosti motoru, požadavků na výstupní rychlost, momentu zatížení a dalších údajů poskytnutých zákazníkem a poskytnout výkresy parametrů a návrhy výběru, které vám pomohou vyhnout se chybám v rané fázi výběru a zajistit spolehlivý provoz zařízení. Pokud si nejste jisti výpočtem převodového poměru, můžete nás také kontaktovat přímo a my vám pomůžeme s výpočtem a přizpůsobením vhodného modelu.
