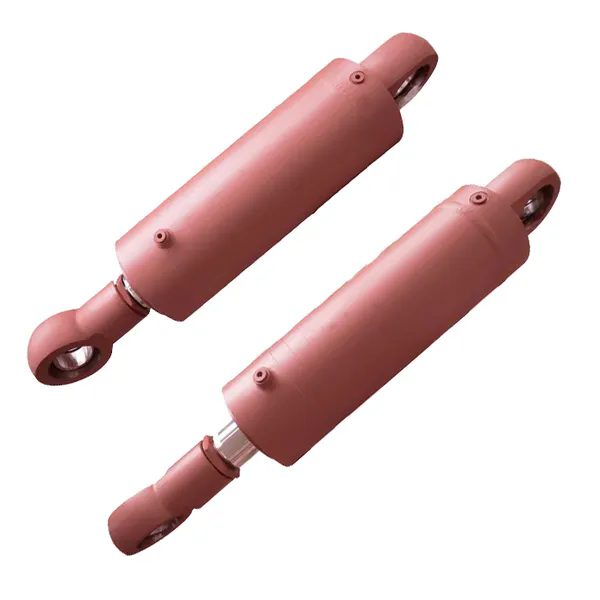

Jak ovlivňuje provozní tlak konstrukci hydraulického válce?

Raydafon Technology Group Co., Limitedstrávil dvě desetiletí zdokonalováním vztahu mezi tlakem a výkonem válců. Provozní tlak není jen číslo na technickém listu – je to primární síla, která určuje výběr materiálu, tloušťku stěny, architekturu těsnění a dokonce i povrchovou úpravu tyče. Když hydraulický válec čelí vyššímu tlaku, musí být každý komponent přepracován tak, aby tuto sílu bezpečně a účinně zadržel. Naši inženýři často říkají, že tlak definuje osobnost hydraulického válce: nízkotlaké systémy upřednostňují náklady, zatímco vysokotlaké konstrukce vyžadují metalurgické znalosti a tolerance na úrovni mikronů.

Z praktického hlediska otázka "Jak provozní tlak ovlivňuje konstrukci hydraulického válce?" je zodpovězeno zkoumáním rozložení napětí, únavové životnosti a dynamiky tekutin. Například válec o jmenovitém tlaku 250 bar vyžaduje hlaveň s výrazně vyšší mezí kluzu ve srovnání s verzí 100 bar. Naše továrna naRaydafon používá analýzu konečných prvků k mapování horkých míst napětí. V tomto článku si projdeme přesné parametry, tabulky materiálů a technickou logiku, které spojují provozní tlak s robustnímhydraulický válecdesign. Budeme také sdílet skutečné seznamy toho, jak náš tým přizpůsobuje válce pro těžbu, offshore a mobilní aplikace.

Proč provozní tlak určuje výběr materiálu pro hydraulický válec?

Materiál hydraulického válce je první linií obrany proti nesmírným silám generovaným tlakovou kapalinou. Při zvýšení provozního tlaku lineárně roste namáhání válce válce (obručové napětí) a koncovek. U válce s vnitřním průměrem 100 mm se zvýšením tlaku ze 160 bar na 320 bar zdvojnásobí síla snažící se protrhnout hlaveň. Proto naše továrna odebírá pouze ušlechtilé oceli jako E355 nebo 27SiMn pro střednětlaké řady, zatímco pro extrémní tlaky (nad 400 bar) přecházíme na chrom-molybdenové slitiny jako 4140 nebo 4340, tepelně zpracované pro dosažení meze kluzu přesahující 750 MPa.

Klíčové vlastnosti materiálu ovlivněné tlakem

• Pevnost v tahu:Minimální mez kluzu musí překročit napětí vyvolané maximálním provozním tlakem s ohledem na bezpečnostní faktor (typicky 2,5:1 až 4:1).
• Svařitelnost:Vysokopevnostní oceli často potřebují předehřátí a úpravu po svařování, aby se zabránilo praskání – což je kritické pro udržení tlaku.
• Tvrdost:Pro tlaky nad 300 bar může vnitřní povrch vyžadovat indukční kalení, aby odolal mikrosvarům od nečistot.
• Odolnost proti únavě:Tlakové cykly způsobují progresivní poškození; materiály s jemnozrnnou strukturou (jako ty, které používá Raydafon Technology Group Co., Limited) odolávají iniciaci trhlin.

Náš návrhářský tým používá níže uvedenou tabulku jako rychlou referenci během počáteční fáze nabídky. Ukazuje, jak provozní tlak posouvá jakost materiálu pro typický hydraulický válec s vrtáním 80 mm.

Mimo hlavní se také vyvíjí materiál pístnice. Pro vysokotlaký hydraulický válec používá naše továrna indukčně kalenou ocel 1045 nebo nerezovou ocel 17-4PH, aby odolala poškrábání při zvýšeném namáhání tyče. V roce 2024 představila společnost Raydafon Technology Group Co., Limited patentovanou mikrolegovanou ocel pro lahve pracující nepřetržitě při 350 barech v mobilních aplikacích. Tato změna zvýšila únavovou životnost o 40 % při zachování obrobitelnosti. Abych to shrnul, otázka "proč materiál?" je přímo zodpovězeno tlakem: větší tlak vyžaduje pevnější, tužší a únavově odolnější slitiny. Bez správného materiálu by válec buď povolil, nebo by katastrofálně praskl.

Jak vypočítat tloušťku stěny na základě provozního tlaku?

Výpočet tloušťky stěny je základním krokem v konstrukci hydraulického válce, přímo řízený provozním tlakem. Klasický vzorec používaný v našem technickém oddělení je založen na Lameově rovnici pro silnostěnné válce. Pro praktický design však používáme zjednodušenou verzi:t = (P × D) / (2 × σ_allow)kde P je tlak, D je průměr otvoru a σ_allow je dovolené napětí materiálu (mez kluzu / bezpečnostní faktor). Ale to je jen výchozí bod.

Ve společnosti Raydafon Technology Group Co., Limited vždy aplikujeme dodatečné dynamické faktory, protože tlak je jen zřídka statický. Rázové tlaky (tlakové špičky) mohou být 1,5násobkem jmenovitého provozního tlaku. Proto naše konstrukce hydraulických válců zahrnují:

• Výpočty minimální stěny založené na špičkovém tlaku, nikoli na jmenovitém.Například systém pracující při 250 barech se špičkami až 400 barů nás nutí navrhovat pro 400 barů a poté snížit rychlost pro cyklickou životnost.
• Přírůstky vnějšího průměru:Standardní velikosti mají často jednotlivé kroky vnějšího průměru. Naše továrna vybere další větší standardní trubku, pokud vypočtená stěna přesahuje 90 % standardní velikosti, což zajišťuje bezpečnostní rezervu.
• Tloušťka koncovky:Tlak působí také na uzávěry; používáme FEA k určení vzorů šroubů a tloušťky uzávěru, často o 20-30% silnější než hlaveň pro vysoký tlak
•


Přístup krok za krokem v naší továrně

Jak vidíte, provozní tlak spouští řetězec výpočtů, které zahrnují dynamické zatížení, výrobní toleranci a dokonce i deformaci tepelného zpracování. Naše továrna nedávno dodala sériihydraulické válcepro lis 500 barů; tloušťka stěny přesáhla 35 mm u otvoru 160 mm s použitím kovaného 4340. V tomto případě byl každý milimetr odůvodněn analýzou Lame a ověřen ultrazvukovým testováním. Sečteno a podtrženo: vyšší tlak si vynutí silnější stěny, ale inteligentní design bere v úvahu také hmotnost a optimalizaci nákladů. Společnost Raydafon Technology Group Co., Limited neustále vyvažuje tyto faktory a vytváří kompaktní, ale odolné válce.

Jaké technologie těsnění jsou vyžadovány pro vysoký provozní tlak?

Těsnění jsou nejchoulostivější, ale kritické součásti, když tlak stoupá. Hydraulický válec se spoléhá na těsnění, které zadržuje kapalinu bez úniku, a to i při extrémním tlaku a teplotě. Při nízkých tlacích (pod 100 barů) mohou stačit jednoduché nitrilové O-kroužky se zálohami. Ale jak provozní tlak stoupá, primární hrozbou se stává vytlačování. Materiál těsnění musí být dostatečně tvrdý, aby odolal vytlačování mezery, ale zároveň dostatečně pružný, aby udržoval kontakt. Naši inženýři ve společnosti Raydafon Technology Group Co., Limited používají polyuretan (PU) a směsi na bázi PTFE pro tlaky nad 250 barů.

Kritéria výběru tlakově řízeného těsnění

• Kontrola mezery vytlačování:Vyšší tlak otevírá mikroskopické mezery mezi kovovými částmi. Pro hydraulický válec 400 bar specifikujeme antiextruzní kroužky (záložní kroužky) z PEEK nebo bronzu.
• Tření a opotřebení:Vysoký tlak zvyšuje energii těsnění; speciální povlaky s nízkým třením, jako je PTFE bronz, jsou naneseny na těsnění pístu, aby se zabránilo uklouznutí.
• Nárůst teploty:Tlak způsobuje teplo; naše továrna vybírá těsnění určená pro nepřetržitý provoz při 120 °C s použitím HNBR nebo FKM, pokud je teplota oleje vysoká.
• U-pohár vs. těsnění pístu:Pro tlaky nad 300 barů často používáme kombinaci tlakově napájené U-hrnce a třecího kroužku pro vedení pístu.

V níže uvedené tabulce shrnujeme typická uspořádání těsnění používaná naším konstrukčním týmem v přímé korelaci s rozsahy provozních tlaků:

Kromě toho se pod vysokým tlakem stává povrchová úprava rozhodující. Naše továrna požaduje povrchovou úpravu tyče 0,2 µm Ra, aby těsnění přežila při 400 barech. Aplikujeme také chromování nebo nitridaci pro snížení tření. Pro jeden nedávný projekt ve společnosti Raydafon Technology Group Co., Limited jsme vyvinuli uspořádání tandemového těsnění pro 500barový hydraulický válec používaný v offshore napínačích; obsahoval čtyři opěrné kroužky a drážku pro uvolnění tlaku. Bez tohoto vyhrazeného přístupu by se těsnění vytlačilo během několika sekund. Provozní tlak tedy přímo diktuje nejen materiál, ale celou architekturu těsnicího systému, což zajišťuje těsnost během milionů cyklů.

Shrnutí: Tlak jako hlavní proměnná v konstrukci hydraulického válce

Provozní tlak je jediným nejvlivnějším faktorem v konstrukci hydraulického válce. Od výběru vysokopevnostních legovaných ocelí po přesný výpočet tloušťky stěny pomocí Lameho teorie a od výběru vícesložkových těsnění PTFE po analýzu únavy koncových uzávěrů – každé rozhodnutí vyplývá z otázky „kolik tyčí?“. Ve společnosti Raydafon Technology Group Co., Limited jsme zkonstruovali lahve pro tlaky od 50 barů do 700 barů a každý projekt znovu potvrzuje, že ignorování vlivů tlaku vede k selhání. Respektováním tlaku prostřednictvím robustních materiálů, inteligentním dimenzováním stěn a pokročilým těsněním dodáváme hydraulické válce, které jsou bezpečné a účinné. Naše továrna integruje údaje o tlaku do každého modelu CAD a každé kontroly kvality, čímž zajišťuje, že konečný produkt obstojí v reálných podmínkách. Ve společnosti Raydafon Technology Group Co., Limited, každý hydraulický válec, který konstruujeme, vypráví příběh o zvládnutém tlaku. Ať už potřebujete těžký válec pro těžbu nebo kompaktní jednotku pro průmyslovou automatizaci, náš tým je připraven vás podpořit 20letým přehledem.Kontaktujte naši továrnu ještě dnes.
