Naklápěcí válec vysokozdvižného vozíku
  • Naklápěcí válec vysokozdvižného vozíkuNaklápěcí válec vysokozdvižného vozíku
  • Naklápěcí válec vysokozdvižného vozíkuNaklápěcí válec vysokozdvižného vozíku
  • Naklápěcí válec vysokozdvižného vozíkuNaklápěcí válec vysokozdvižného vozíku

Naklápěcí válec vysokozdvižného vozíku

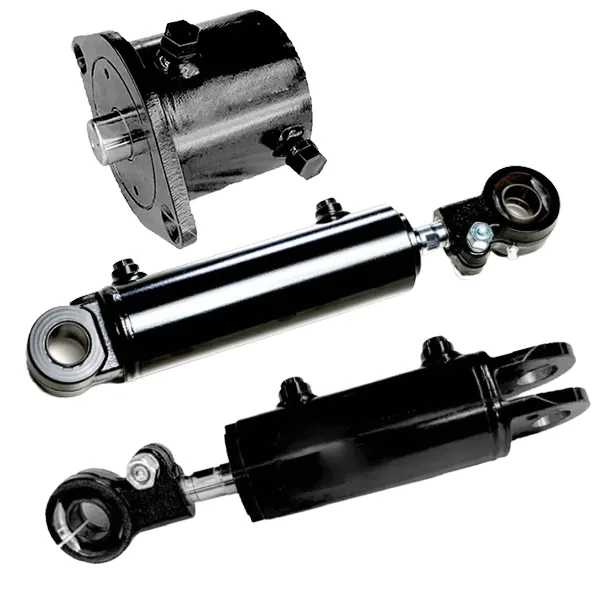

Válec naklápění vysokozdvižného vozíku Raydafon je na zakázku navržený hydraulický válec pro ovládání náklonu stožáru vidlice na vysokozdvižných vozíkech o hmotnosti 1,5-18 tun. Vyrobeno z vysokopevnostní oceli s přizpůsobeným pístem, tělem válce, tyčí a sadou těsnění. Pracovní tlak 7-14 MPa, bez kolísání tlaku při zatížení. Standardní průměry vrtání 60-100 mm, průměry tyčí 25-40 mm, zdvih 32-193 mm. Šroubová fixace a připojení pojistného kroužku umožňují výměnu olejového těsnění během několika minut bez demontáže stožáru. Vhodné pro skladové, tovární a přístavní operace. Vlastní vrtání, zdvih a instalační vzdálenost k dispozici pro OEM značky vysokozdvižných vozíků. MOQ 50 jednotek, 25-35denní dodací lhůta. Zašlete model vysokozdvižného vozíku, požadavek na vrtání/zdvih a množství pro cenovou nabídku.
Raydafon OEM · Náhradní díly pro vysokozdvižné vozíky

Vlastní sklápěcí válec vysokozdvižného vozíku pro vysokozdvižné vozíky 1,5–18 tun — Přímá dodávka OEM výrobce

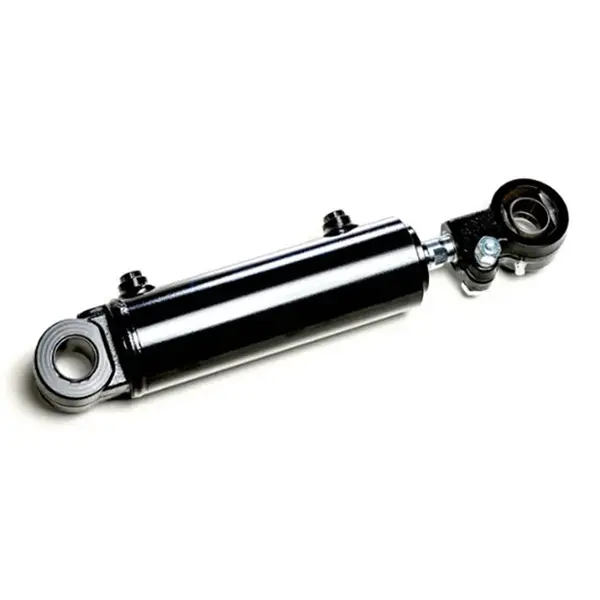

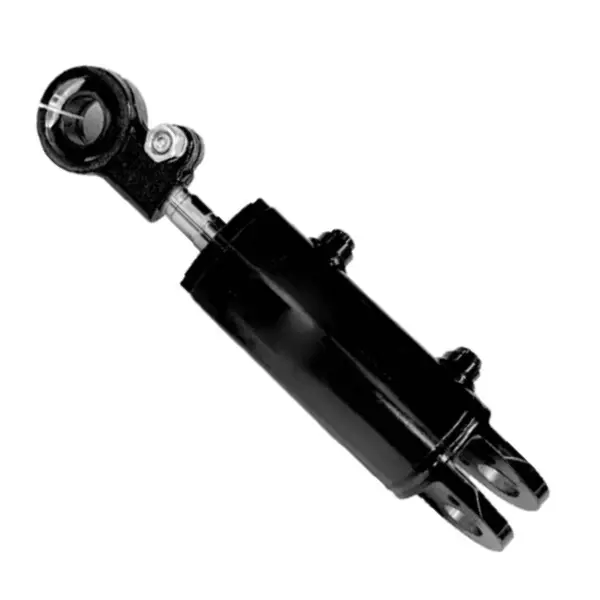

Naklápěcí válec vysokozdvižného vozíku je hydraulická součást, která ovládá náklon stožáru a vidlic dopředu a dozadu. Raydafon vyrábí naklápěcí válce pro vysokozdvižné vozíky o hmotnosti 1,5-18 tun s použitím vysokopevnostní oceli a sladěnou sadou pístů / tyčí / těsnění. Pracovní tlak je stabilní při zatížení 7-14 MPa. Šroubové upevnění a připojení pojistného kroužku umožňují výměnu olejového těsnění během několika minut bez demontáže stožáru. Vhodné pro nakládání skladů, zvedání továren a obrat přístavů.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 tun
7-14 MPa Pracovní tlak
Φ60-100 mm Průměr vrtání
Φ25-40 mm Průměr tyče
32-193 mm Mrtvice
3,4-22 kg Jednotková hmotnost
Anatomie produktu

Uvnitř naklápěcího válce — 25 odpovídajících dílů

Válec není sestaven z komoditního kování. Píst, tělo válce, pístní tyč a sada těsnění jsou sladěny jako sada, podobně jako zkušený montér ručně dokončuje spárovaný pár. To je důvod, proč válec běží stabilně pod vysokým tlakem po léta bez ztráty tlaku v ucpávce.

Různé tonáže vysokozdvižných vozíků používají různé vnitřní průměry a zdvihy, takže model naklápěcího válce musí odpovídat vozíku. Raydafon má na skladě a vyrábí sedm standardních modelů od QA20V500 do A45M300 a může vyrobit vlastní model podle výkresu zákazníka. Pro nákladní vozidla, která místo toho potřebují funkci vertikálního zdvihu, vyrábí Raydafon takéVálec vysokozdvižného vozíku.

Forklift tilt cylinder parts anatomy

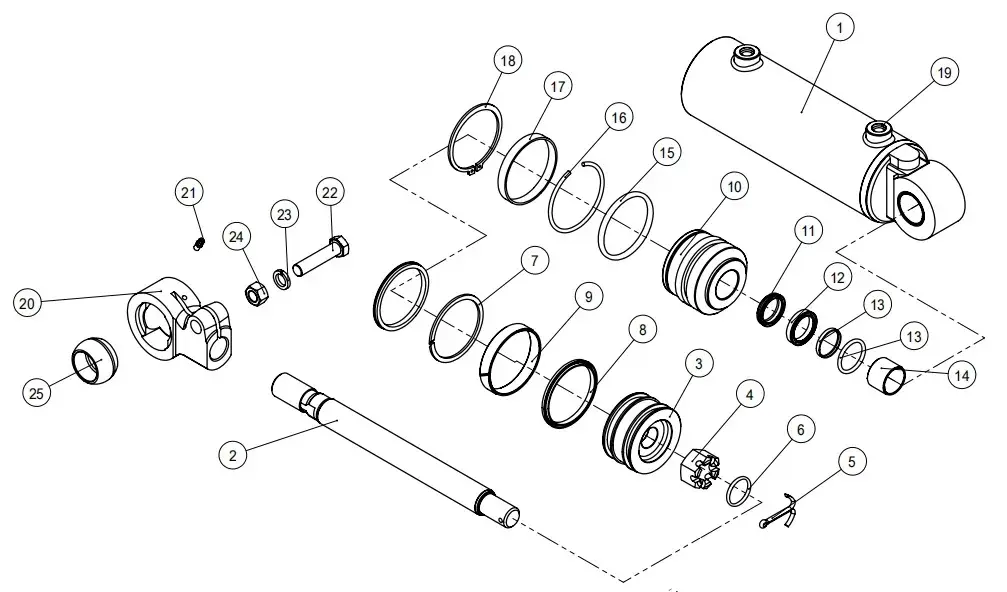

Schéma očíslovaných dílů — 25 spárovaných součástí

25dílný seznam součástí

Parts are numbered below to match the exploded view. Čísla 1-25 odpovídají výše uvedenému schématu.

01Sestava krytu válce
02Pístnice
03Píst
04Šestihranná matice
05Závlačky
06O-kroužek
07Back-Ring
08Těsnění otvoru
09Wear-Ring
10Průvodce Bush
11Prachový stěrač
12U-kroužek
13Těsnění tyče
14Du Bush
15O-kroužek
16Kulatý drát
17Klíčenka
18Pojistné kroužky pro hřídel
19Zástrčka
20Clevis
21Mazací vsuvka
22Šroub
23Pružinové podložky
24Matice
25Kulové ložisko

Standardní matice modelu — sedm kombinací vrtání/zdvihu

Vyberte si model, který odpovídá tonáži vašeho vysokozdvižného vozíku a montážnímu vzoru, nebo zašlete svůj výkres OEM pro vlastní sestavení. Všechny modely uvedené níže sdílejí stejnou architekturu pístu / tyče / těsnění.

Číslo výkresu Vývrt ΦD Rod Φd Mrtvice S Instalovat. L Tlak Přístav Hmotnost
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Nemůžete najít svůj model? Pošlete OEM číslo výkresu nebo fyzický vzorek. Raydafon provede reverzní inženýrství, vytvoří vzorek a cituje šarži na stejném výkresu. Širší řadu hydraulických válců pro vysokozdvižné vozíky vizHydraulický válec vysokozdvižného vozíkukategorie.

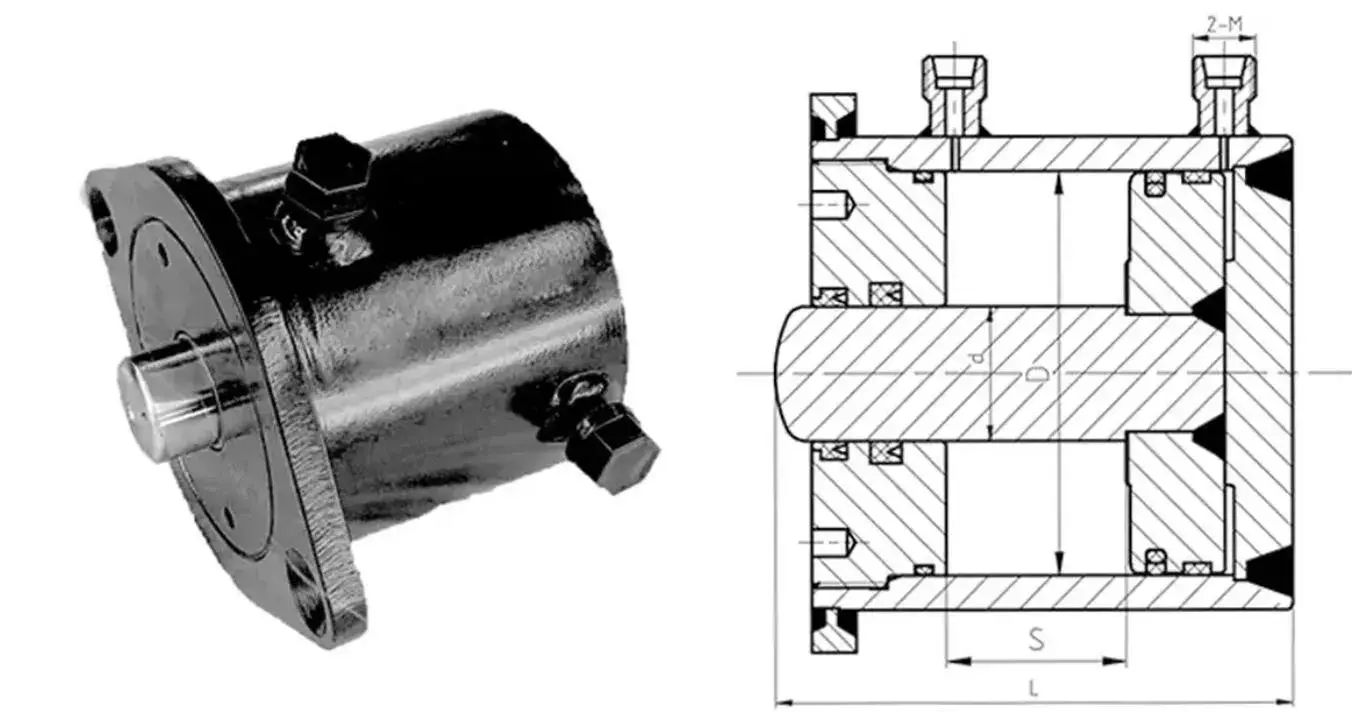

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 zdvihů

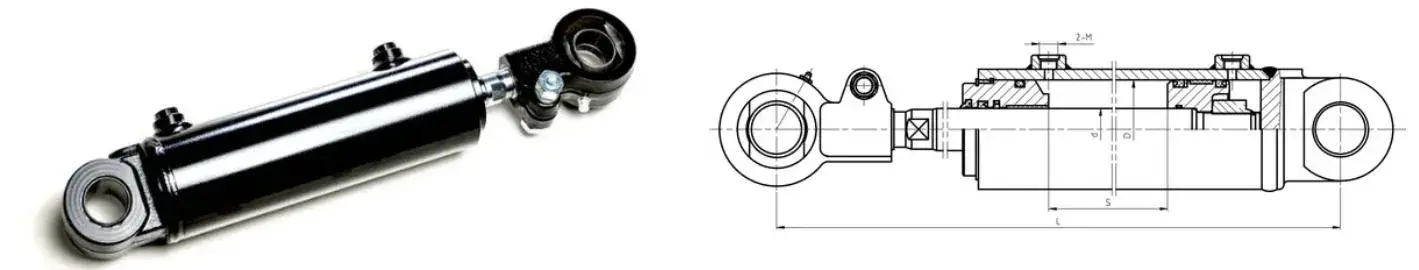

Forklift tilt cylinder dimension drawing 2
Modely S16N450 / RTE35M300 / A15N450

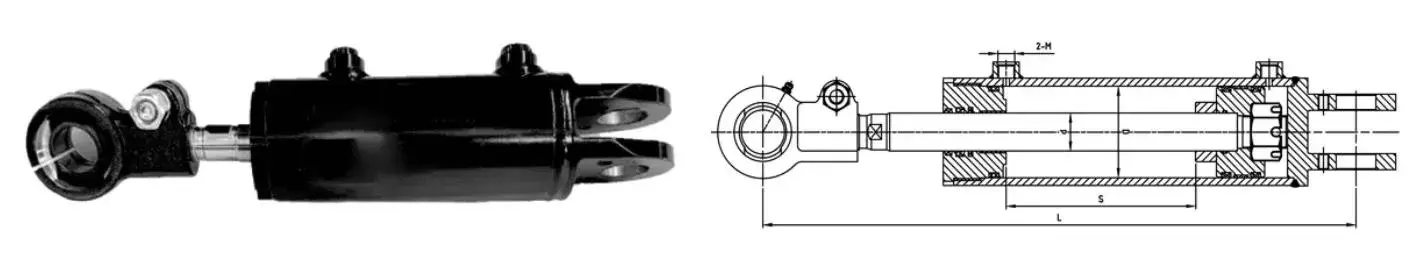

Forklift tilt cylinder dimension drawing 3
Modely A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Přehled instalace — montážní schéma a rozměry rozhraní
Princip fungování

Jak naklápěcí válec pohybuje stožárem

Naklápěcí válec tlačí píst vratným pohybem, který pohání stěžeň k naklánění dopředu a dozadu. Hydraulický olej vstupuje jedním ze dvou portů na základně válce; pístnice se vysouvá a tlačí stožár dopředu, nebo se zatahuje a táhne stožár dozadu. Na rozdíl od ostatních hydraulických komponent běží tento válec hladce v obou směrech, protože povrch vrtání a tyče jsou přizpůsobeny sadě těsnění.

U těžkého nebo nepravidelného nákladu obsluha používá funkci naklonění k vyrovnání nákladu před zvednutím. Přesné ovládání úhlu je to, co zabraňuje posunutí nákladu a udržuje vozík stabilní. Raydafon testuje naklápěcí válec pod pracovním tlakem 7-14 MPa, aby potvrdil, že odezva zůstává plynulá i při plném zatížení.

Výhody sklápěcích válců pro vysokozdvižný vozík Raydafon

01

Stabilní pod vysokým tlakem

Sladěná sada pístu, tyče a těsnění udržuje tlak stabilní na 7-14 MPa. Žádné kolísání při velkém zatížení nebo při dlouhých pracovních směnách.

02

Těsnicí hmota odolná proti opotřebení

Těsnění jsou vyrobena ze směsi odolné proti opotřebení s nízkým únikem oleje a nízkým opotřebením. Spolehlivý v prašných skladech nebo vlhkém prostředí.

03

Rychlý design údržby

Šroubová fixace a připojení pojistného kroužku umožňují výměnu olejového těsnění během několika minut. Není třeba demontovat celý stožár z vozíku.

04

Sedm standardních modelů

Vrtání Φ60 až Φ100, tyč Φ25 až Φ40, zdvih 32 až 193 mm. Pokrývá většinu aplikací vysokozdvižných vozíků o hmotnosti 1,5-18 tun bez zakázkové objednávky nástrojů.

05

OEM podpora

Pošlete značku a model vysokozdvižného vozíku nebo číslo výkresu. Raydafon reverzní inženýrství, vzorky a cituje zakázkovou dávku na stejném výkresu.

06

Přímá dodávka z továrny

Vyrábí se ve vlastním závodě Raydafon. Zákazníci jednají s výrobcem, ne s obchodníkem. Rychlá poprodejní odezva a stabilní kvalita šarže.

Kde se používají sklápěcí válce vysokozdvižného vozíku

  • A
    Nakládka a vykládka skladu

    Nakládání kontejnerů, vychystávání palet a přemisťování polic, kde obsluha potřebuje vyrovnat náklad před zvednutím. Přesné ovládání úhlu zabraňuje posunu nákladu.

  • B
    Tovární zdvihací operace

    Těžká nebo nepravidelná průmyslová břemena, kde vysokozdvižný vozík potřebuje naklonit stožár dopředu nebo dozadu, aby vyvážil náklad během cyklu zdvihu.

  • C
    Obrat přístavu a logistiky

    Prostředí s nepřetržitým těžkým cyklem, kde naklápěcí válec pracuje tisíce cyklů za směnu. Sladěná těsnění a nízké opotřebení udržují chod bez netěsností.

  • D
    Aftermarket a distribuce náhradních dílů

    Prodejci vysokozdvižných vozíků a dodavatelé náhradních dílů, kteří potřebují spolehlivý válec naklápění ekvivalentní OEM pro nákladní vozy o hmotnosti 1,5–18 tun. K dispozici skladové zásoby i zakázková výroba.

Specifikace objednávky

Tonážní pokrytí
Vysokozdvižné vozíky 1,5 až 18 tun
Pracovní tlak
7-14 MPa (špičkově testováno až 18,1 MPa u vybraných modelů)
Průměr vrtání
Φ60 až Φ100 mm
Průměr tyče
Φ25 až Φ40 mm
Mrtvice
32 až 193 mm
Instalační vzdálenost
109 až 565 mm
Jednotková hmotnost
3,4 až 22 kg
Přístav / rozhraní
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Shromáždění
Šroubová fixace + připojení pojistného kroužku pro rychlou výměnu těsnění
Sada těsnění
Prachový stěrač, U-kroužek, těsnění pístnice, těsnění otvoru, zadní kroužek, O-kroužek, otěrový kroužek, duté pouzdro
Přizpůsobení
Custom bore, rod, stroke, installation distance, port type; OEM balení a privátní značka
MOQ
50 jednotek na model
Hromadná dodací lhůta
25-35 dní po uložení a schválení výkresu
Základ cenové nabídky
Model vysokozdvižného vozíku a tonáž, požadavek na vrtání/zdvih, velikost portu, množství, cílový port

Jak se vaše objednávka pohybuje přes Raydafon

  1. 01

    Aplikační stručný

    Pošlete značku a model vysokozdvižného vozíku, tonáž, požadovaný otvor/tyč/zdvih, velikost portu, množství a cílový port.

  2. 02

    Výběr modelu

    Raydafon potvrzuje, zda se hodí standardní model (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300), nebo zda je vyžadována vlastní sestavení.

  3. 03

    Schválení vzorku a výkresu

    U zakázkových sestav Raydafon zpětně zkonstruuje OEM díl, vyrobí vzorek a potvrdí s kupujícím vrtání, zdvih, instalační vzdálenost a rozměry portu.

  4. 04

    Těleso válce a obrábění tyče

    Tělo válce z vysokopevnostní oceli je broušeno na toleranci. Pístní tyč je broušená a tvrdě pochromovaná pro odolnost proti opotřebení.

  5. 05

    Montáž a tlaková zkouška

    Píst, těsnění, vodicí pouzdro a vidlice jsou smontovány. Válec je tlakově testován na těsnost a hladký zdvih při jmenovitém tlaku.

  6. 06

    Balení a expedice

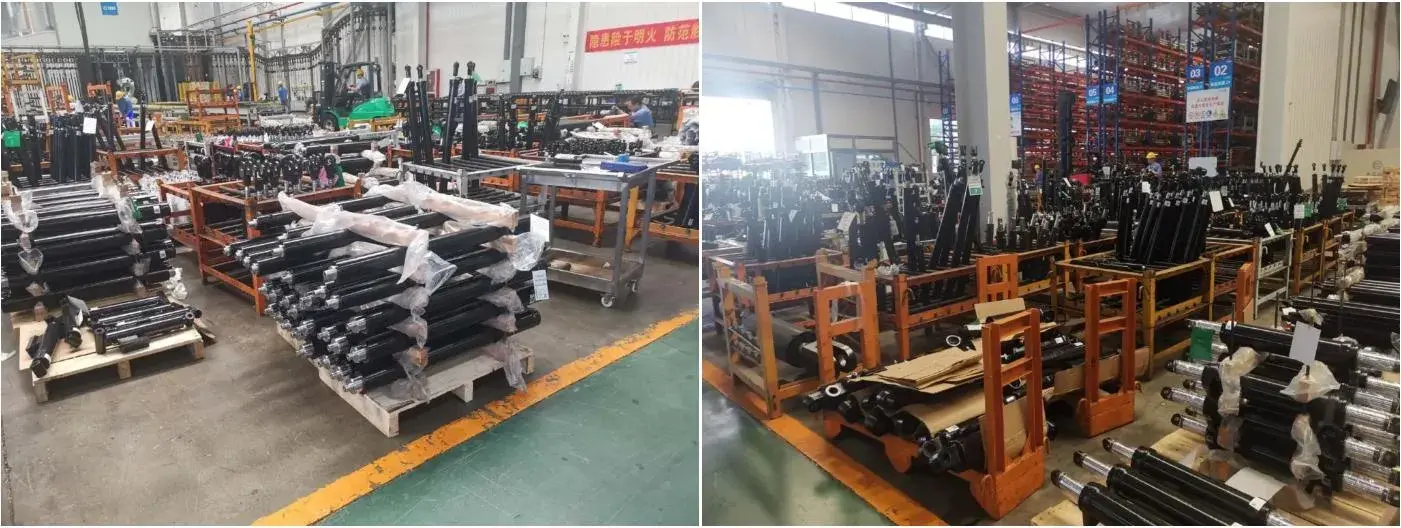

    Válce jsou baleny v dřevěných bednách s antikorozním olejem a ochrannými koncovkami. Dodáváno po moři, letecky nebo expresně se seznamem balení, fakturou a inspekční zprávou.

Dokumentace a podpora kvality

  • ✓
    Materiálový certifikát

    Certifikát o materiálu tělesa válce a tyče, list s údaji o těsnící směsi dodávaný s každou zásilkou.

  • ✓
    Zpráva o tlakové zkoušce

    Každá láhev před balením tlakově testována při jmenovitém tlaku. Zaznamenává se netěsnost, hladkost zdvihu a lícování portu.

  • ✓
    Záznam o rozměrové kontrole

    Vrtání, tyč, zdvih, instalační vzdálenost a rozměry portu zaznamenané podle objednané specifikace nebo zákaznického výkresu.

  • ✓
    Exportní balení

    Dřevěné pouzdro s antikorozním olejem a ochrannými koncovkami. Velké série válců paletizované a páskované pro námořní přepravu.

Často kladené otázky

Co je naklápěcí válec vysokozdvižného vozíku?

Naklápěcí válec vysokozdvižného vozíku je hydraulický válec, který ovládá náklon stožáru a vidlic dopředu a dozadu. Je to jedna ze základních součástí hydraulického systému vysokozdvižného vozíku, vedle zvedacího válce a válce řízení. Když operátor pohne naklápěcí pákou, válec se vysune nebo zasune, čímž se stožár otočí kolem jeho spodního čepu a změní se úhel vidlice.

Jaké tonážní rozmezí pokrývá Raydafon?

Raydafon vyrábí naklápěcí válce pro vysokozdvižné vozíky od 1,5 do 18 tun. Standardní modely pokrývají průměry vrtání od Φ60 mm do Φ100 mm, průměry tyčí od Φ25 mm do Φ40 mm a zdvihy od 32 mm do 193 mm. Vlastní vrtání a zdvih jsou k dispozici pro značky OEM vysokozdvižných vozíků.

Jaký pracovní tlak může válec zvládnout?

Válec je dimenzován na pracovní tlak 7-14 MPa v rámci standardní modelové řady, přičemž maximální tlaková kapacita byla testována na 18,1 MPa na konkrétních modelech, jako jsou S16N450-600000-001Z a RTE35M300-600000-500.

Jaké materiály a těsnění se používají?

Těleso válce a pístnice jsou vyrobeny z vysokopevnostní oceli. Sada těsnění obsahuje stírač prachu, U-kroužek, těsnění tyče, těsnění otvoru, zadní kroužek, O-kroužek, opotřebitelný kroužek a duté pouzdro. Těsnění používají směs odolnou proti opotřebení, která zajišťuje nízký únik oleje a nízké opotřebení v prašném skladu nebo vlhkém prostředí.

Jak náročná je údržba?

Válec využívá šroubové upevnění a spojení s pojistným kroužkem. Pracovníci údržby mohou vyměnit olejové těsnění nebo odstranit problémy s válcem odšroubováním šroubů a odstraněním pojistného kroužku. To lze provést během několika minut bez demontáže celého stožáru z vysokozdvižného vozíku.

Může Raydafon vyrábět OEM válce pro konkrétní značku vysokozdvižných vozíků?

Ano. Raydafon podporuje výrobu OEM na základě výkresu zákazníka nebo existujícího vzorku. Zašlete značku a model vysokozdvižného vozíku, průměr vrtání, průměr tyče, zdvih, instalační vzdálenost, velikost portu a množství a Raydafon nabídne vlastní naklápěcí válec.

Jaká je MOQ a dodací lhůta?

MOQ je 50 jednotek na model. Hromadná dodací lhůta je 25-35 dní po uložení a schválení výkresu, v závislosti na složitosti modelu a množství objednávky.

Jak si vyžádám cenovou nabídku?

Pošlete svůj model vysokozdvižného vozíku a tonáž, požadovaný průměr vrtání, průměr tyče, zdvih, instalační vzdálenost, velikost portu, množství a cílový port. Raydafon odpoví cenovou nabídkou FOB Ningbo, dodací lhůtou a podrobnostmi o balení.

Jste připraveni získat vlastní sklápěcí válce pro vysokozdvižné vozíky?

Pošlete svůj model vysokozdvižného vozíku a tonáž, požadavek na vrtání/zdvih, velikost portu a objednané množství. Raydafon potvrdí model nebo navrhne vlastní sestavení a poté nabídne cenovou nabídku FOB Ningbo s dodací lhůtou a podrobnostmi o balení.

Vyžádejte si cenovou nabídku
Odeslat dotaz
