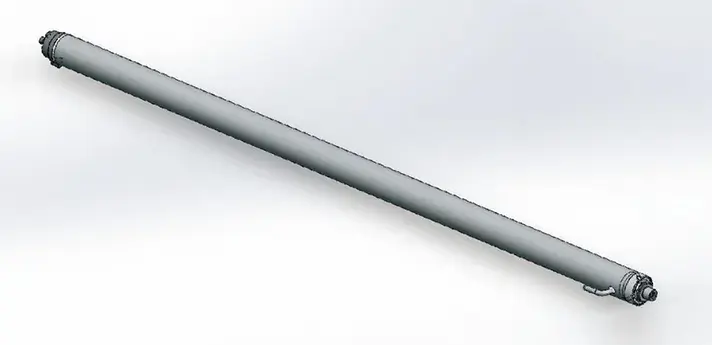

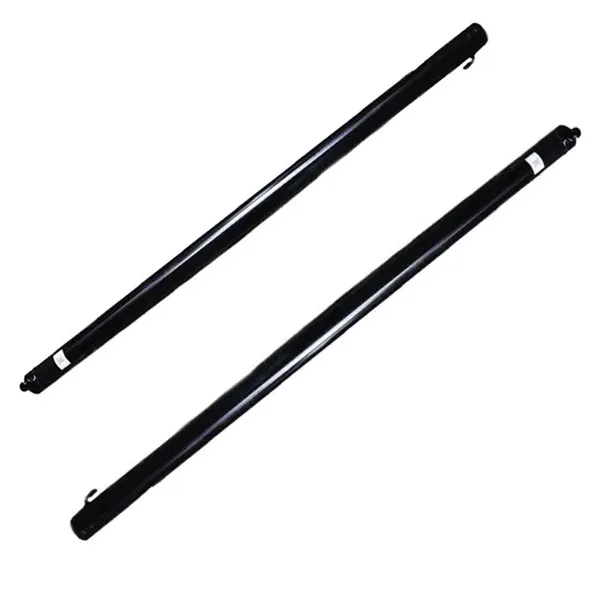

Válec vysokozdvižného vozíku

Zvedací válec vysokozdvižného vozíku Raydafon je komponent vertikálního zdvihu nainstalovaný na stožáru, který zvedá a spouští nosič vidlic. Vyrobeno z vysoce pevné oceli s přizpůsobeným pístem a optimalizovanou strukturou těsnicího kroužku. Standardní modely zahrnují vrtání Φ56-60 mm, tyč Φ45 mm, zdvih 1500-1505 mm a pracovní tlak 17,5-18,1 MPa. Pokročilé modely obsahují nárazníkové zařízení, které zabraňuje tvrdému nárazu při plném zdvihu a chrání jak náklad, tak konstrukci stěžně. Kompatibilní s elektrickými a dieselovými vysokozdvižnými vozíky. Pět standardních modelů od N30M300 do A2A35M300, vlastní vrtání a zdvih k dispozici pro OEM. MOQ 50 jednotek, 25-35denní dodací lhůta. Zašlete model vysokozdvižného vozíku, požadavek na zdvih a množství pro cenovou nabídku.
Raydafon · Čína OEM výrobce

Vlastní zdvihací válec vysokozdvižného vozíku pro elektrické a dieselové vysokozdvižné vozíky — zdvih 1500 mm, přímé dodávky OEM

Zvedací válec vysokozdvižného vozíku je vertikální hydraulický válec nainstalovaný na stožáru, který zvedá a spouští nosič vidlic. Raydafon jej vyrábí z vysokopevnostní oceli se sladěným pístem a optimalizovanou strukturou těsnicího kroužku, která snižuje únik oleje a opotřebení. Pokročilé modely obsahují nárazníkové zařízení, které zabraňuje tvrdému nárazu při plném zdvihu, chrání křehký náklad a snižuje opotřebení stěžně.

Kompatibilní s Elektrické a dieselové
Pracovní tlak 17,5-18,1 MPa
Vývrt ΦD Φ56 až Φ60 mm
Rod Φd Φ45 mm
Mrtvice S 1500-1505 mm
Jednotková hmotnost 32,6-50 kg
Vertikální vs. horizontální

Zdvižný válec vs naklápěcí válec — Co vlastně zvedací válec dělá

Vertikální osa

Zvedací válec(tento produkt)

  • PohybVertikálně nahoru a dolů
  • FunkceZvedání a spouštění nosiče vidlí
  • Rozsah zdvihuStandardně 1500-1505 mm
  • MontážInstaluje se uvnitř kolejnic stožáru
  • Vyrovnávací zařízeníK dispozici u pokročilých modelů
Vodorovná osa

Naklápěcí válec

  • PohybNáklon dopředu a dozadu
  • FunkceMění úhel stožáru a vidlice
  • Rozsah zdvihu32-193 mm
  • MontážPřipevněno k čepu základny stožáru
  • Vyrovnávací zařízeníObvykle není vyžadováno
Zobrazit sklápěcí válec vysokozdvižného vozíku →

Oba válce spolupracují během cyklu zvedání a umísťování: operátor nakloní stožár, aby vyrovnal náklad, a poté zvedne vozík se zvedacím válcem. Shoda dvou válců ze stejné továrny udržuje hydraulickou odezvu konzistentní a zjednodušuje sklad náhradních dílů. Celý sortiment je uveden vHydraulický válec vysokozdvižného vozíkukategorie.

Pět standardních modelů — úplná tabulka specifikací

Všech pět modelů sdílí stejné tělo z vysoce pevné oceli a sladěnou architekturu těsnících kroužků. Vyberte si model, který odpovídá vašemu stožáru vysokozdvižného vozíku a instalační vzdálenosti, nebo zašlete svůj výkres OEM pro vlastní sestavení.

Číslo výkresu Vývrt ΦD Rod Φd Mrtvice S Instalovat. L Tlak Přístav Hmotnost
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22 × 1,5 36 kg
3,5N4,5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22 × 1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22 × 1,5 50 kg

Nemůžete odpovídat vaší instalační vzdálenosti? Pošlete OEM číslo výkresu nebo fyzický vzorek. Raydafon provede reverzní inženýrství, vytvoří vzorek a cituje šarži na stejném výkresu. Širší řadu hydraulických válců používaných na jiných mobilních strojích vizHydraulický váleckategorie.

Rozměrové výkresy

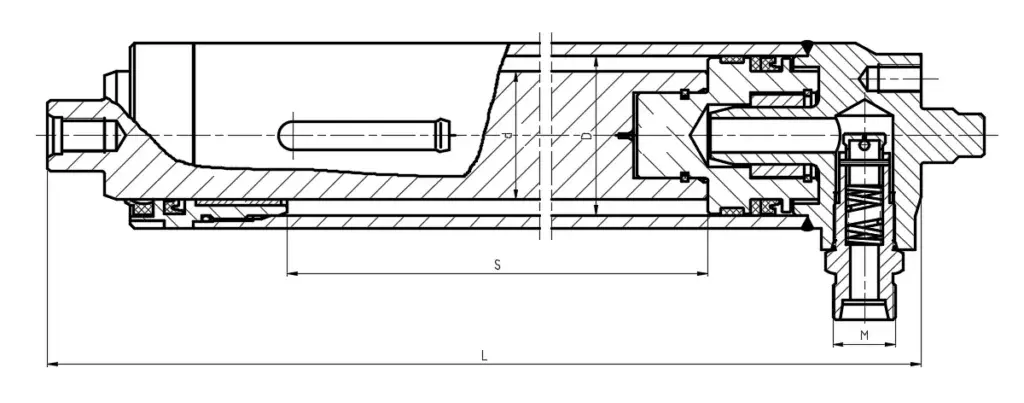

Forklift lift cylinder dimension drawing
Přehled instalace — montážní schéma, rozhraní vrtání/tyče a pozice portu

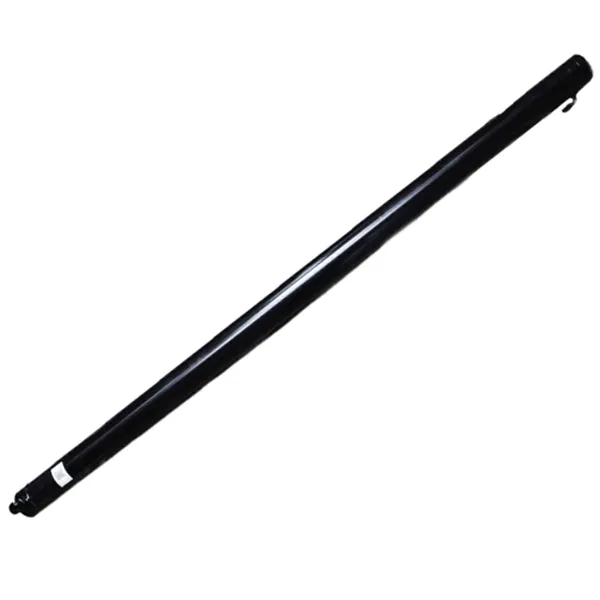

Forklift lift cylinder product detail
Detail produktu — konstrukce těsnicího kroužku a sestava pístu
Forklift lift cylinder application photo
Použití — namontované na pracovním stožáru vysokozdvižného vozíku
Inženýrský design

Čtyři konstrukční body, které prodlužují životnost válce

01

Tělo z vysoce pevné oceli

Základními požadavky jsou odolnost proti opotřebení a odolnost proti zpracování. U těžkých nákladních vozidel s každodenními cykly vykazuje povrch válce po delším provozu jen malé viditelné opotřebení.

02

Sladěný píst a těsnicí kroužek

Geometrie pístu a profil těsnicího kroužku jsou sladěny jako sada. Poté, co je struktura těsnicího kroužku optimalizována, výrazně poklesne počet poruch způsobených únikem oleje – jeden zákazník oznámil snížení frekvence údržby zhruba na polovinu.

03

Citlivé ovládání zdvihu

Válec okamžitě reaguje na vstup páky. Operátoři se mohou rychle pohybovat při naléhavém zvedání nebo zpomalit pro přesné umístění křehkého nákladu – žádné zpoždění, žádný skok.

04

Vyrovnávací zařízení na pokročilých modelech

Tlumič konce zdvihu zpomalí píst, když vidlice dosáhne vrcholu stěžně. Žádný tvrdý náraz, žádné vibrace – to chrání křehké zboží a snižuje opotřebení konstrukce na stožáru.

Výhody vysokozdvižných zdvižných válců Raydafon

  • A
    Kompatibilní s elektrickými a dieselovými vysokozdvižnými vozíky

    Pět standardních modelů pokrývá většinu stožárů vysokozdvižných vozíků. Instalační vzdálenosti od 1658 mm do 1808 mm odpovídají běžným skladovým a logistickým vozíkům.

  • B
    Stabilní tlak při nepřetržitých cyklech

    Jmenovitý 17,5-18,1 MPa. Sladěná sada pístu a těsnění udržuje tlak stabilní během častých cyklů nahoru a dolů bez driftu.

  • C
    Nízký únik oleje, nízké opotřebení

    Optimalizovaná struktura těsnění snižuje úniky v prašném skladu a vlhkém prostředí. Nižší frekvence údržby přímo snižuje provozní náklady.

  • D
    Ochrana vyrovnávací paměti zařízení

    Pokročilé modely zpomalují píst na konci zdvihu, čímž zabraňují tvrdému nárazu na křehký náklad a snižují opotřebení stěžně a samotného válce.

  • E
    OEM podpora

    Pošlete značku a model vysokozdvižného vozíku nebo číslo výkresu. Raydafon reverzní inženýrství, vzorky a cituje zakázkovou dávku na stejném výkresu.

  • F
    Přímá dodávka z továrny

    Vyrábí se ve vlastním závodě Raydafon v Ningbo. Zákazníci jednají přímo s výrobcem, s rychlou poprodejní odezvou a stabilní kvalitou šarže.

Kde se používají vysokozdvižné vozíky

Nakládka a vykládka skladu

Nakládání kontejnerů, vychystávání palet a překládání polic. Citlivé ovládání zdvihu urychluje manipulaci se standardními paletami.

Tovární zdvihací operace

Těžká nebo nepravidelná průmyslová břemena, kde obsluha potřebuje jemné ovládání výšky na vrcholu stožáru pro stohování.

Obrat přístavu a logistiky

Prostředí s nepřetržitým těžkým cyklem. Tlumicí zařízení a těsnění s nízkým opotřebením udržují válec v chodu během tisíců cyklů za směnu.

Aftermarket a náhradní díly

Prodejci vysokozdvižných vozíků a dodavatelé náhradních dílů, kteří potřebují spolehlivý zvedací válec ekvivalentní OEM pro oblíbené modely nákladních vozidel. K dispozici skladová i zakázková výroba.

Specifikace objednávky

Kompatibilita
Elektrické a dieselové vysokozdvižné vozíky
Pracovní tlak
17,5-18,1 MPa
Průměr vrtání
Φ56 až Φ60 mm
Průměr tyče
Φ45 mm
Mrtvice
1500 až 1505 mm
Instalační vzdálenost
1658 až 1808 mm
Jednotková hmotnost
32,6 až 50 kg
Přístav / rozhraní
G1/2, M22×1,5
Vyrovnávací zařízení
K dispozici u pokročilých modelů pro zastavení plného zdvihu bez nárazu
Těsnění
Optimalizovaná struktura těsnicího kroužku pro snížení úniku oleje a opotřebení
Přizpůsobení
Vlastní vrtání, zdvih, typ portu, OEM balení a soukromá značka
MOQ
50 jednotek na model
Hromadná dodací lhůta
25-35 dní po uložení a schválení výkresu
Základ cenové nabídky
Model a nosnost vysokozdvižného vozíku, požadovaný zdvih, velikost portu, množství, cílový port

Jak se vaše objednávka pohybuje přes Raydafon

01

Aplikační stručný

Pošlete značku a model vysokozdvižného vozíku, tonáž, požadovaný zdvih, velikost portu, množství a cílový port.

02

Výběr modelu

Raydafon potvrzuje, zda se hodí standardní model (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300), nebo zda je potřeba vlastní sestavení.

03

Schválení vzorku a výkresu

U zakázkových sestav Raydafon zpětně zkonstruuje OEM díl, vyrobí vzorek a potvrdí s kupujícím vrtání, zdvih, instalační vzdálenost a rozměry portu.

04

Obrábění těla a tyče

Tělo válce z vysokopevnostní oceli je broušeno na toleranci. Pístní tyč je broušená a tvrdě pochromovaná pro odolnost proti opotřebení.

05

Sestavení a ladění vyrovnávací paměti

Píst, těsnění, vodicí pouzdro a nárazníkové zařízení jsou smontovány. Zdvih nárazníku je vyladěn tak, aby doraz nebyl při jmenovitém tlaku nárazový.

06

Balení a expedice

Válce jsou baleny v dřevěných bednách s antikorozním olejem a ochrannými koncovkami. Dodáváno po moři, letecky nebo expresně se seznamem balení, fakturou a inspekční zprávou.

Dokumentace a podpora kvality

  • ✓
    Materiálový certifikát

    Certifikát o materiálu tělesa válce a tyče, list s údaji o těsnící směsi dodávaný s každou zásilkou.

  • ✓
    Zpráva o tlakové zkoušce

    Každá láhev před balením tlakově testována při jmenovitém tlaku. Zaznamenává se netěsnost, hladkost zdvihu a lícování portu.

  • ✓
    Záznam o rozměrové kontrole

    Vrtání, tyč, zdvih, instalační vzdálenost a rozměry portu zaznamenané podle objednané specifikace nebo zákaznického výkresu.

  • ✓
    Exportní balení

    Dřevěné pouzdro s antikorozním olejem a ochrannými koncovkami. Velké série válců paletizované a páskované pro námořní přepravu.

Často kladené otázky

Co je to zdvihací válec vysokozdvižného vozíku?

Zvedací válec vysokozdvižného vozíku je vertikální hydraulický válec nainstalovaný na stožáru, který zvedá a spouští nosič vidlic. Převádí hydraulický tlak na lineární pohyb podél svislé osy a je jedním ze tří hlavních hydraulických válců na vysokozdvižném vozíku vedle naklápěcího válce a válce řízení.

Jaký je rozdíl mezi zvedacím válcem a naklápěcím válcem?

Zvedací válec se pohybuje svisle a ovládá výšku nosiče vidlice. Naklápěcí válec se pohybuje vodorovně a ovládá úhel stěžně dopředu a dozadu. Oba spolupracují při zvedání nebo umístění břemene. Raydafon vyrábí obojí a naklápěcí válec je na webu uveden samostatně.

Jaký pracovní tlak zvládá tento válec?

V závislosti na modelu je pracovní tlak 17,5 MPa nebo 18,1 MPa. Rozměry vrtání a tyče jsou přizpůsobeny tomuto tlakovému rozsahu, takže válec udržuje tlak stabilní při nepřetržitých cyklech zvedání.

Jaké materiály a těsnění se používají?

Tělo válce a pístnice jsou vyrobeny z vysokopevnostní oceli. Sada těsnění používá směs odolnou proti opotřebení s optimalizovanou strukturou těsnicího kroužku. Tato struktura snižuje úniky oleje a opotřebení, což prodlužuje životnost v prašném skladu nebo vlhkém prostředí.

Co je vyrovnávací zařízení a proč na tom záleží?

U pokročilých modelů Raydafon má válec vyrovnávací zařízení na konci zdvihu. Když vidlice dosáhne vrcholu stěžně, tlumič zpomalí píst, takže nedochází k žádnému silnému „cinknutí“ nebo vibracím. To chrání křehký náklad a snižuje nárazové opotřebení stěžně a samotného válce.

S jakými vysokozdvižnými vozíky je kompatibilní?

Pět standardních modelů pokrývá běžné aplikace elektrických a dieselových vysokozdvižných vozíků. Instalační vzdálenost se pohybuje od 1658 mm do 1808 mm, takže většina standardních stožárů má odpovídající model. U stožárů OEM nebo starších nákladních vozidel Raydafon podporuje vlastní vrtání, zdvih a instalační vzdálenost.

Jaká je MOQ a dodací lhůta?

MOQ je 50 jednotek na model. Hromadná dodací lhůta je 25-35 dní po uložení a schválení výkresu, v závislosti na složitosti modelu a množství objednávky.

Jak si vyžádám cenovou nabídku?

Pošlete svůj model vysokozdvižného vozíku a tonáž, požadovaný zdvih, velikost portu, množství a cílový port. Raydafon potvrdí model nebo navrhne vlastní sestavení a poté nabídne cenovou nabídku FOB Ningbo s dodací lhůtou a podrobnostmi o balení.

Jste připraveni získat vlastní vysokozdvižné vozíky?

Pošlete svůj model vysokozdvižného vozíku a tonáž, požadovaný zdvih, velikost portu a objednané množství. Raydafon potvrdí standardní model nebo navrhne vlastní sestavení a poté nabídne cenovou nabídku FOB Ningbo s dodací lhůtou a podrobnostmi o balení.
