Spirálové kuželové kolo

Raydafon manufactures spiral bevel gears for right-angle drives in its own factory in Ningbo, China. Zakřivená linie zubů udržuje dva nebo více zubů v každém okamžiku v kontaktu, takže pohon běží hladčeji a tišeji než rovná úkosová dvojice stejné velikosti a přenáší větší točivý moment na své rozměry. Standard modules run from M3 to M12 with precision grades DIN6 to DIN9, produced to ISO, DIN, ANSI, JIS or BS. Materiály zahrnují legovanou ocel, C45, nerezovou ocel, mosaz, měď, hliník a POM, s povrchovými úpravami od zinku a niklu až po černění, Geomet a Dacromet. Pastorek může být řezán již s pěti zuby, což umožňuje velký redukční poměr v jediném pravoúhlém stupni a boky zubů lze brousit po tepelném zpracování pro vyšší přesné třídy. Gears are supplied as matched pairs with the contact pattern checked before dispatch. Send your drawing or sample for a quotation within 24 hours.

Spirálové kuželové kolo — pravoúhlý pohon se zakřivenými zuby, M3 až M12

Spirálové kuželové soukolí je pravoúhlou převodovkou, když na hladkosti a nosnosti záleží více než na čemkoli jiném. Zakřivené linie zubů udržují dva nebo více zubů v každém okamžiku v kontaktu, takže pohon běží tiše, rovnoměrně se opotřebovává a přenáší mnohem větší zatížení než rovný pár úkosů stejné velikosti. Raydafon tato ozubená kola řeže, tepelně zpracovává a brousí ve své vlastní továrně v Ningbo v Číně.

minimálně 5 zubůNa pastorku, umožňující velké jednostupňové převody
DIN6 – DIN9Přesné třídy, broušené na vyžádání
M3 – M12Standardní moduly, ostatní do výkresu

Odůvodnění návrhu

Proč zvolit spirálové kuželové kolo místo přímého kuželového kola

Rozdíl mezi těmito dvěma je zcela v linii zubů. Zuby přímého kuželového kola probíhají radiálně, takže každý zub zabírá s protilehlým zubem po celé jeho šířce ve stejném okamžiku – náhlý náraz, který se opakuje u každého zubu. Zuby spirálového kuželového kola jsou vyříznuty do křivky, takže kontakt začíná na jednom konci zubu a přechází přes druhý, přesně tak, jak se zavírá zip. Tato jediná geometrická změna je zodpovědná za každou výhodu níže.

Spirálové kuželové kolo

  • Dva nebo více zubů se neustále dělí o zatížení, protože koeficient překrytí je vyšší
  • Postupný záběr místo nárazu, takže hlučnost chodu je podstatně nižší
  • Kontaktní tlak se šíří po delší kontaktní linii, což zajišťuje rovnoměrnější opotřebení
  • Pastorek může běžet jen s 5 zuby, což umožňuje velký převod v jednom stupni
  • Kontaktní vzor nastavitelný pomocí poloměru frézovací hlavy a lze jej dále zlepšit broušením
  • Vytváří axiální sílu, pro kterou musí být vybrána ložiska hřídele

Rovné kuželové kolo

  • Jeden zub nese plné zatížení v okamžiku záběru
  • Náraz na každý vstup zubu vytváří více hluku a vibrací
  • Vyšší místní kontaktní tlak, takže opotřebení má tendenci se koncentrovat
  • Praktický minimální počet zubů na pastorku je vyšší, což omezuje jednostupňový převod
  • Jednodušší a levnější řezání, které vyhovuje nízkorychlostním a kritickým pohonům s nízkou hlučností
  • Nevytváří se žádná axiální síla, takže výběr ložiska je jednodušší

Jeden návrhový bod, který stojí za to plánovat:protože linie zubu je spirálová, spirálové kuželové kolo generuje axiální tah podél hřídele. To není vada – je to cena hladkého zapojení. Ložiska musí být vybrána tak, aby to zvládla, a proto je spirálový kuželový pár obvykle specifikován společně s hřídelí a uspořádáním ložisek spíše než jako náhrada přímého kuželového páru.

Specifikace

Specifikace spirálového kuželového kola a dostupné možnosti

  • Číslo modelu (modulu)M3, M4, M5, M8, M12 a další
  • Forma zubuSpirála (zakřivená linie zubů), pravoúhlý pohon
  • Minimální počet zubů pastorku5 zubů
  • Přesné stupněDIN6, DIN7, DIN8, DIN9
  • NormyISO, DIN, ANSI, JIS, BS a nestandardní / do výkresu
  • MateriályLegovaná ocel, ocel C45, nerezová ocel, mosaz, měď, hliník, POM
  • Zpracování zubůFrézované, kalené nebo broušené (broušení používané pro vyšší přesné třídy)
  • Tolerance0,001 mm – 0,1 mm v závislosti na vlastnosti a jakosti přesnosti
  • Povrchová úpravaPozinkováno, poniklováno, pasivace, oxidace, anodizace, Geomet, Dacromet, černý oxid, fosfátování, práškové lakování, elektroforéza
  • Další operaceTryskání, pískování, tepelné zpracování, žíhání, temperování, leštění
  • BaleníPlastový sáček a karton, nebo dřevěné pouzdro
  • Platební podmínkyT/T, L/C
  • Průběh výroby20 pracovních dnů pro vzorky, 25 dnů pro hromadné
  • UkázkyUkázková cena 2–100 USD; ukázkové expresní přepravné hrazené zákazníkem

Kompletní technický list. Posuňte tabulku do strany na mobilním zařízení a přečtěte si každý řádek.

Položka Specifikace
Číslo modelu M3, M4, M5, M8, M12 atd.
Materiál Mosaz, ocel C45, nerezová ocel, měď, POM, hliník, slitina a další
Norma ISO, DIN, ANSI, JIS, BS a nestandardní
Přesnost DIN6, DIN7, DIN8, DIN9
Léčba zubů Kalené, frézované nebo broušené
Tolerance 0,001 mm – 0,01 mm – 0,1 mm, v závislosti na vlastnosti a specifikované třídě přesnosti
Povrchová úprava Pozinkováno, poniklováno, pasivace, oxidace, anodizace, Geomet, Dacromet, černý oxid, fosfátování, práškové lakování, elektroforéza
Dokončit Tryskání, pískování, tepelné zpracování, žíhání, temperování, leštění
Balení položek Plastový sáček a karton nebo dřevěný obal
Platební podmínky T/T, L/C
Průběh výroby 20 pracovních dní pro vzorek, 25 dní pro hromadné
Ukázky Ukázkové cenové rozpětí 2–100 USD. Ukázka expresní přepravy hrazené zákazníkem.
Aplikace Automatické řídicí stroje, polovodičový průmysl, všeobecné průmyslové stroje, lékařské vybavení, zařízení pro solární energii, obráběcí stroje, parkovací systémy, vysokorychlostní železniční a letecké dopravní zařízení a podobně

O toleranci a přesnosti:údaje v této tabulce představují rozsah napříč celou produktovou řadou, nikoli jedinou garantovanou hodnotu. Tolerance závisí na měřeném prvku, modulu a třídě přesnosti, kterou určíte – broušené ozubené kolo DIN6 má mnohem přísnější limity než frézované ozubené kolo DIN9. Sdělte nám požadavek na vůli a kontaktní vzor vaší sestavy a my vám potvrdíme, jakou třídu a zpracování vaše zařízení potřebuje.

Výrobní

Jak vyrábíme a kontrolujeme kvalitu spirálových kuželových kol

Spirálová kuželová kola patří mezi nejobtížněji vyrobitelné typy ozubených kol, protože bok zubu je zakřivený povrch, který je třeba generovat, nikoli jednoduše řezat. Proces, který provádíme u každé objednávky, je záměrně sekvenční: každý krok je dokončen a zkontrolován před zahájením dalšího, takže problém je zachycen ve fázi, která jej vytvořila, spíše než při konečné montáži.

Prázdná příprava

Materiál je vybrán na výkres a polotovar se soustruží a lícuje, aby se vytvořily montážní plochy a vrtání, na které se odkazuje každá pozdější operace.

Řezání ozubených kol

Boky zubů jsou generovány na spirálovém řezacím stroji s kuželovým ozubením pomocí poloměru frézovací hlavy, který vytváří požadovaný úhel spirály a kontaktní vzor.

Tepelné zpracování

Cementování zvyšuje tvrdost povrchu zubu pro odolnost proti opotřebení, zatímco jádro zůstává dostatečně tuhé, aby absorbovalo nárazové zatížení, které disk uvidí.

Broušení zubů

Tam, kde je specifikována jakost s vyšší přesností, je bok po tepelném zpracování broušen, aby se opravila deformace a zlepšila se kontaktní plocha a povrchová úprava.

Kontrola kontaktního vzoru

Pár je spuštěn na zkušebním zařízení se značkovací směsí, takže polohu, tvar a velikost kontaktního vzoru lze zkontrolovat podle výkresu před uvolněním páru.

Kontrola a balení

Finální rozměrová kontrola vlastností, které jsou pro sestavu důležité, pak ochranné balení pro export — plastový sáček a karton, nebo dřevěné pouzdro pro větší sady.

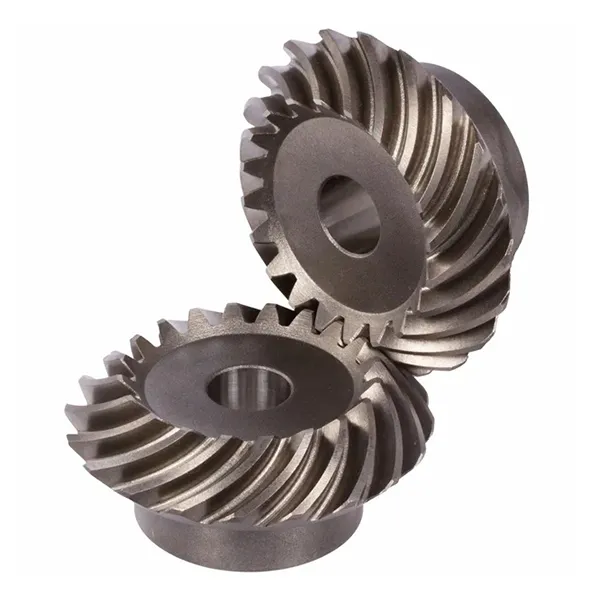

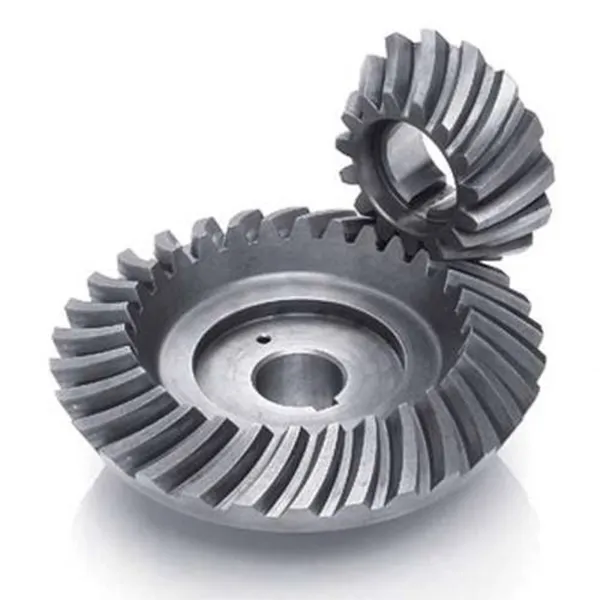

Spiral bevel gear with curved tooth flanks produced by Raydafon
Spirálové kuželové kolo s generovanými zakřivenými boky zubů.

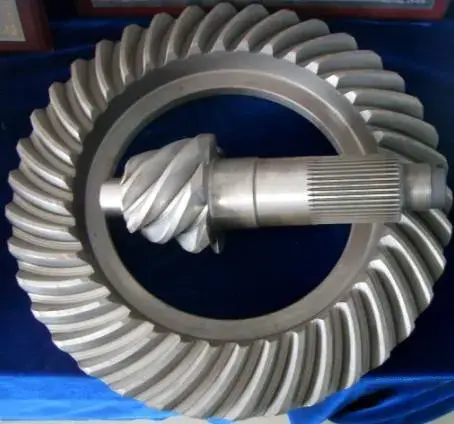

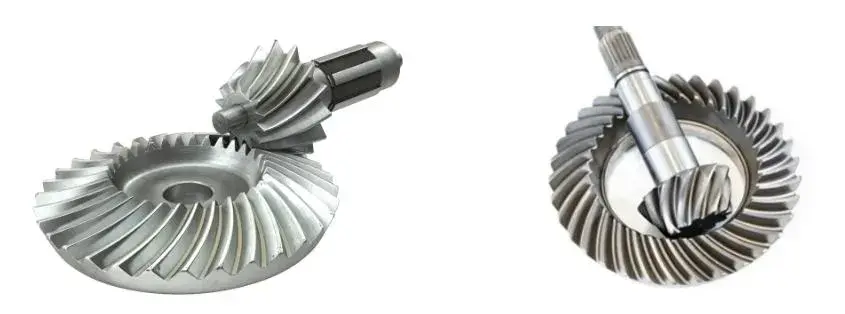

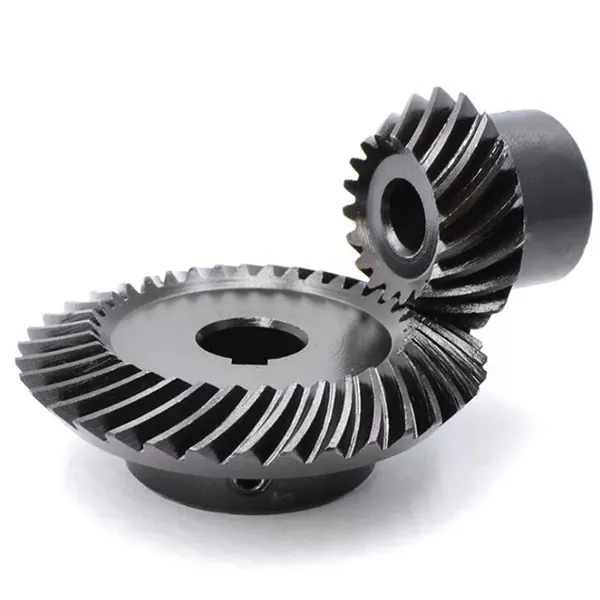

Spiral bevel gear pair showing matched contact pattern and mounting faces
Sladěný pár ozubených kol – kontaktní vzorek a montážní plochy.
Spiral bevel gear tooth flank detail after grinding
Detail boku zubu po broušení.
Spiral bevel gear inspection and measurement before packing
Konečná kontrola rozměrů před balením.
Spiral bevel gear set prepared for export packing
Sada ozubených kol připravená pro exportní balení.

Klíčové výhody

Vlastnosti produktu

Hladký chod a nízká hlučnost

Protože linie zubu je zakřivená, jsou v každém okamžiku alespoň dva zuby v záběru a zátěž se přenáší z jednoho zubu na druhý, když se kontakt přenáší přes bok. Nedochází k jedinému momentu nárazu v celé šířce, jako je tomu u přímého kuželového převodu, takže vibrace a hluk znatelně klesají – a proto je tento zub standardní volbou tam, kde je hluk řízen, od vřeten obráběcích strojů po nápravy osobních vozidel.

Vysoká nosnost a rovnoměrné opotřebení

Úhel šroubovice zvyšuje koeficient překrytí, což znamená, že zatížení sdílí více zubů a kontaktní tlak na každém boku je nižší. Nižší tlak v kombinaci s delší kontaktní linií šíří opotřebení rovnoměrněji po povrchu zubu místo toho, aby se soustředilo v blízkosti roztečné linie. Praktickým výsledkem je převod, který na svou velikost přenáší větší točivý moment a déle si zachovává přesnost při nepřetržitém provozu.

Široký rozsah poměrů v jedné fázi

Pastorek spirálového páru úkosů lze řezat již s pěti zuby, což umožňuje dosáhnout velkého redukčního poměru v jednom pravoúhlém stupni namísto dvou. Pro konstruktéra strojů to znamená méně dílů, kratší skříň a menší nahromaděnou vůli, proto se tento tvar zubu tak často objevuje u kompaktních pravoúhlých převodovek.

Kontaktní vzor lze opravit

Protože zakřivení hřbetu je nastaveno poloměrem frézovací hlavy, kontaktní vzor může být posunut a korigován ve fázi řezání a dále zlepšen broušením po tepelném zpracování. Tato kontrola nad tím, kde se zuby skutečně dotýkají, je to, co odděluje ozubené kolo, které běží po několik let tiše, od ozubeného soukolí, které během několika měsíců kvílí a hrká – a je to schopnost, která závisí na stroji a obsluze, nikoli pouze na výkresu.

Materiály a povrchové úpravy vyhovují danému účelu

Stejná geometrie zubů může být vyrobena z legované oceli pro pohony s vysokým kroutícím momentem, C45 nebo nerezové oceli, kde je důležitá odolnost proti korozi, a mosazi, mědi, hliníku nebo POM pro lehčí nebo nemagnetické aplikace. Povrchová úprava je pak vybrána tak, aby odpovídala prostředí – zinkování nebo niklování, černění, Geomet nebo Dacromet pro ochranu proti korozi, eloxování pro hliník a práškové lakování nebo elektroforéza pro vzhled a zvýšenou odolnost.

Aplikace

Kde se používají spirálová kuželová kola

Všude, kde se pohon musí otočit o 90 stupňů a přitom přenášet skutečný točivý moment a zůstat tichý:

  • Obráběcí stroje— pohony vřeten, indexovací hlavy a podávací mechanismy, kde přesnost přenosu určuje kvalitu hotového dílu
  • Automobilový průmysl a doprava— diferenciál a převody koncového převodu, kde je nezbytný pravoúhlý pár s nízkou hlučností a vysokým zatížením
  • Automatické ovládání strojů— vačkové indexery, otočné stoly a mechanismy pro uchopení a umístění
  • Polovodičové a lékařské vybavení— pohony, které musí být plynulé, tiché a opakovatelné, nikoli pouze silné
  • Zařízení pro solární energii— otočné pohony sledovačů, kde soukolí pracuje celoročně ve venkovních podmínkách
  • Parkovací systémy a logistická zařízení— zdvihací a přenosové mechanismy vyžadující kompaktní pravoúhlou redukci
  • Vysokorychlostní železniční a letecké pozemní zařízení— pomocné pohony, kde je předepsána spolehlivost a nízké vibrace
  • Všeobecné průmyslové stroje— čerpadla, míchačky, dopravníky a jakákoliv kompaktní pravoúhlá převodovka

Pokud vaše aplikace není uvedena, popište provoz – vstupní otáčky, krouticí moment, převodový poměr a montážní uspořádání. Dvojice spirálových úkosů je obvykle navržena společně s uspořádáním hřídele a ložiska kvůli axiálnímu tahu, který generuje, takže čím dříve uvidíme uspořádání, tím lepší bude výsledek.

Přizpůsobení

Zakázková spirálová kuželová kola vyrobená podle výkresu

Kromě standardní řady modulů lze parametry, které rozhodují o tom, zda se ozubené kolo hodí do vašeho krytu, vyrobit podle požadavků. Typické přizpůsobení zahrnuje:

  • Modul a počet zubů
  • Úhel spirály a ručička spirály
  • Poměr a spárovaný pár
  • Vývrt, drážka a drážka
  • Geometrie náboje a montážní plochy
  • Výběr materiálu
  • Přesná třída DIN6–DIN9
  • Povrchová úprava
  • Broušený nebo frézovaný bok zubu
  • Označení a identifikace spárované sady

Zašlete rozměrový výkres, vzorek ozubeného kola nebo požadovaný poměr, kroutící moment a obálku a my Vám potvrdíme nejbližší standardní geometrii nebo nabidneme novou. Spirálové kuželové páry jsou dodávány jako spárované sady, takže pokud vyměňujete jedno ozubené kolo z páru, řekněte nám – výměna pouze poloviny spárovaného páru obecně způsobuje hluk a rychlé opotřebení, i když jsou oba díly rozměrově správné.

Časté dotazy kupujícího

Časté dotazy kupujícího

  • Jaký je rozdíl mezi spirálovým kuželovým kolem a přímým kuželovým kolem?Linie zubu: přímé zkosené zuby probíhají radiálně a zabírají po celé své šířce najednou, zatímco spirálové zkosené zuby jsou zakřivené, takže kontakt postupně přechází z jednoho konce zubu na druhý. Zakřivený tvar poskytuje vyšší přesah, takže zatížení je sdíleno více zuby, chod je hladší a tišší, opotřebení je rovnoměrnější a pastorek lze řezat již s 5 zuby.
  • Můžete vyrobit spirálové kuželové kolo podle mého výkresu nebo ze vzorku?Ano. Pošlete rozměrový výkres nebo vzorek ozubeného kola s modulem, počtem zubů, úhlem spirály, převodem, vrtáním a materiálem. Potvrdíme, zda geometrie odpovídá stávajícímu nástroji nebo vyžaduje nové nastavení frézy, odpovídajícím způsobem naceníme a můžeme dodat vzorek přibližně do 20 pracovních dnů.
  • Jaké materiály a povrchové úpravy jsou k dispozici?Legovaná ocel a C45 pro pohony s vysokým točivým momentem, nerezová ocel tam, kde je potřeba odolnost proti korozi, a mosaz, měď, hliník nebo POM pro lehčí nebo nemagnetické aplikace. Povrchové úpravy zahrnují zinkování a niklování, pasivaci, oxidaci, eloxování, Geomet, Dacromet, černý oxid, fosfátování, práškové lakování a elektroforézu. Řekněte nám prostředí a my vám nějaké doporučíme.
  • Mám si objednat sladěný pár nebo jeden převod?Objednejte si odpovídající pár. Spirálová kuželová kola jsou lapována a jejich kontaktní vzor je kontrolován jako sada, takže výměna pouze jednoho ozubeného kola ze stávajícího páru obvykle způsobuje hluk a zrychlené opotřebení, i když obě části měří správně. Pokud je poškozeno pouze jedno ozubené kolo, pošlete nám oba, aby bylo možné náhradu sladit s přeživší částí.
  • Proč spirálové kuželové kolo potřebuje speciální ložiska?Kvůli úhlu šroubovice v linii zubu vytváří ozubené kolo kromě tangenciálního a radiálního zatížení axiální přítlačnou sílu podél hřídele. Ložiska musí být vybrána tak, aby nesla tento tlak – obvykle uspořádání s kuželovým válečkem nebo s kosoúhlým stykem – což je důvod, proč je nejlepší specifikovat spirálový kuželový pár spolu s uspořádáním hřídele a ložiska.
  • Jaká je vaše tolerance, dodací lhůta a platební podmínky?Tolerance závisí na prvku a třídě přesnosti, v rozsahu od 0,001 mm do 0,1 mm napříč celou řadou; sdělte nám svou vůli a požadavek na kontaktní vzor a my vám potvrdíme, jakého stupně toho dosáhnete. Vzorky trvají asi 20 pracovních dnů a hromadná výroba 25 dnů, ceny vzorků jsou 2–100 USD s expresní přepravou placenou zákazníkem a platební podmínky jsou T/T nebo L/C.

Související

Související produkty a další čtení

Vyžádejte si cenovou nabídku na spirálové kuželové kolo

Pošlete svůj výkres, vzorek nebo požadovaný modul, poměr, točivý moment a obálku. Potvrdíme geometrii, přesnost třídy a materiálu a odpovíme s cenou a dodací lhůtou do 24 hodin.

Odeslat poptávku

* Tolerance, dodací lhůty a ceny jsou uvedeny jako rozsah napříč celou řadou produktů a jsou potvrzeny na objednávku podle výkresu. Spirálová kuželová kola se dodávají jako spárované páry; před objednávkou potvrďte číslo dílu spojky.
