Plastová kuželová kola

Raydafon vyrábí plastová kuželová kola v Ningbo v Číně, lisovaná z POM a nylonu pro pravoúhlé pohony. Standardní poměry jsou 1:1, 2:1, 3:1, 4:1 a 5:1; moduly rozteče M0,25 až M1; počet zubů 10 až 60; průměry otvorů 3,0 až 10,0 mm; vnější průměry 8,7 až 60,4 mm; provozní teplota −40 °C až +80 °C. Čísla dílů zahrnují GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M515040BS, GB1M5150206* a GB1M512BS*. Přípona BS označuje mosaznou vložku a stavěcí šroub. Důležité: GB1M512* a GB1M512BS* se shodují pouze s 60zubým kuželovým převodem a nejsou kompatibilní s jinými převody. Tvarovaná geometrie zubů poskytuje tichou, těsnou síť; polymer je samomazný a odolný vůči chemikáliím. Vlastní modul, počet zubů, vrtání, náboj a třída materiálu k dispozici pro kreslení; cenovou nabídku do 24 hodin.

Plastová kuželová kola — Zakázkově tvarovaná POM & Nylon, M0,25 až M1

Pravoúhlá hnací kola pro malé přesné mechanismy: celá řada převodů od 1:1 do 5:1 s 10 až 60 zuby, lisovaná z POM nebo nylonu, s volitelnou mosaznou vložkou a stavěcím šroubem. Dostatečně tichý pro kávovary a tiskárny, dostatečně lehký pro bateriově napájená zařízení a dodává se pro kreslení kdekoli na světě.

  • 1:1 – 5:1Standardní poměry
  • M0,25 – M1Pitch modul (mod)
  • 10–60Počet zubů k dispozici
  • −40 až +80 °CProvozní teplota

Plastová kuželová kola pro pravoúhlé pohony — Zakázkově tvarované POM a nylon

Plastové kuželové kolo otáčí pohon o 90 stupňů pomocí lisovaných polymerových zubů namísto řezaných kovových. Tato jediná změna odstraňuje potřebu mazání, snižuje hmotnost páru a činí síť znatelně tišší – proto se toto uspořádání objevuje u kávovarů, tiskáren, závěsových motorů, robotických vysavačů a malých vozidel na dálkové ovládání. Raydafon vyrábí tuto rodinu jako výrobce i dodavatel z vlastní továrny v Ningbo v Číně, takže mezi vámi a formovacím strojem není žádná obchodní marže.

Přizpůsobení pokrývá parametry, které obvykle rozhodují o tom, zda ozubené kolo pasuje: modul, počet zubů, průměr vrtání, rozměry náboje a náboje, převodový poměr a samotný polymer. Pošlete nákres, ukázku ozubeného kola nebo i fotografii s rozměry a my vám potvrdíme nejbližší standardní díl nebo nabidneme nový nástroj. Související produkty ze stejné dílny zahrnují širšíplastová převodovkarozsah,plastové spirálové ozubené kolorodina pro pohony s paralelními hřídeli a kovkuželové ozubené koločára, kde točivý moment převyšuje to, co polymer unese.

Specifikace plastového kuželového ozubeného kola

  • Standardní rozměrový odkazΦ12 mm (k dispozici také ve velikostech uvedených v tabulce níže)
  • Pitch modul (mod)M0,25, s 0,5 a 1,0 v rozsahu standardních dílů
  • Typ materiáluPlast — POM, nylon (PA) nebo dle požadavku zákazníka
  • Poměry1:1, 2:1, 3:1, 4:1, 5:1
  • Provozní teplota−40 °C až +80 °C
  • Volitelné funkceMosazná vložka, stavěcí šroub, vlastní vrtání a náboj
  • PřizpůsobeníModul, počet zubů, vrtání, délka nálitku, šířka zubu, jakost materiálu

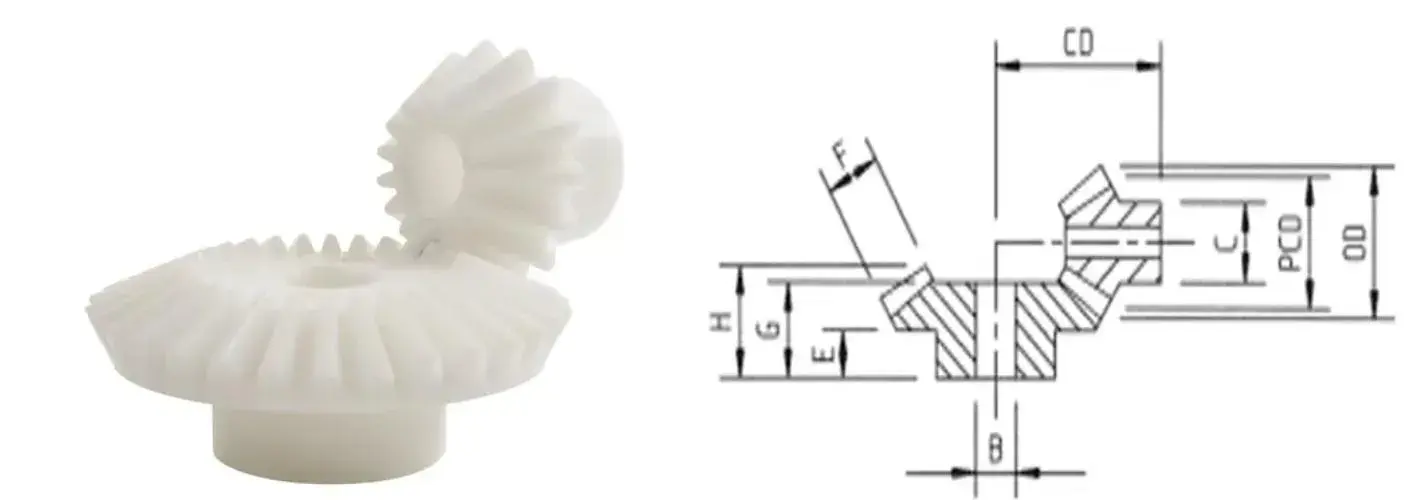

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Referenční geometrie pro rodinu plastových kuželových ozubených kol – písmena rozměrů níže odpovídají tomuto výkresu.
1:1Stejná rychlost, pravoúhlý přenos
2:1Snižte výstupní rychlost na polovinu
3:1Snížení třetí rychlosti
4:1Snížení rychlosti na čtvrtinu
5:1Snížení páté rychlosti

Důležitá poznámka ke shodě:poměrově spárované páry musí být použity společně. Kuželová kola s přímými zuby v poměru 1:1 jsou v rámci svého poměru zaměnitelná, aledíly s poměrem 5:1, jejichž číslo dílu končí * (GB1M512* a GB1M512BS*), se shodují pouze s 60zubým kuželovým kolem – jejich geometrie není kompatibilní s žádným jiným převodem.Před objednáním potvrďte číslo dílu protikusu.

Rozměry, počty zubů a poměry

Všechny rozměry v mm. Použijte písmena B, CD, C, E, F, G a H spolu s referenčním nákresem výše pro kontrolu montáže podle vašeho vlastního rozvržení.

Posuňte tabulku do strany a přečtěte si každý sloupec. Pravý sloupec ukazuje verzi mosazné vložky a stavěcího šroubu pro každý díl.

č. dílu Pitch
(mod)
č
zuby
Všechny rozměry v mm Mosazná vložka
& stavěcí šroub
Vnější prům. Rozteč prům. Vrt prům. B CD Náboj prům. C Délka nástavce E Šířka zubů F Délka G Délka H
Poměr 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Poměr 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Poměr 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Poměr 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Poměr 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Čtení tabulky:díly s příponou BS mají mosaznou vložku a stavěcí šroub pro pevné upevnění hřídele. Písmena B, CD, C, E, F, G a H se řídí referenčním nákresem v části specifikace výše. Pomlčka ve sloupci délky znamená, že rozměr se na daný díl nevztahuje. Nejste si jisti, který pár se hodí k vašemu rozložení? Pošlete nákres nebo rozměry hřídele a my je spárujeme.

Detail produktu

Fotografie našich lisovaných plastových kuželových kol – tvar zubu, náboje a mosazné vložky.

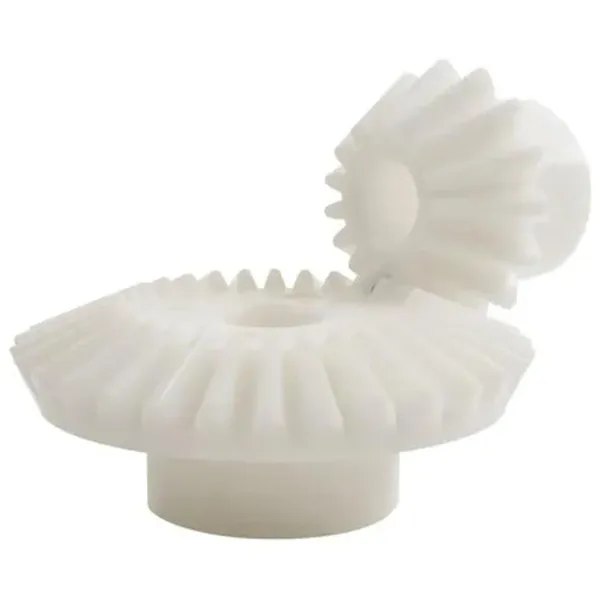

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Tvarovaná plastová kuželová kola – tvar zubů a detaily náboje v celém rozsahu převodových poměrů.

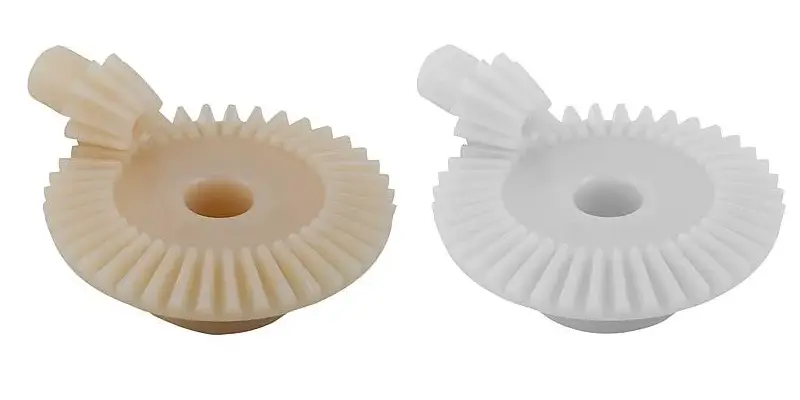

Plastic bevel gear pair in POM moulded for a right-angle drive
Pár kuželových kol POM pro pravoúhlý pohon.

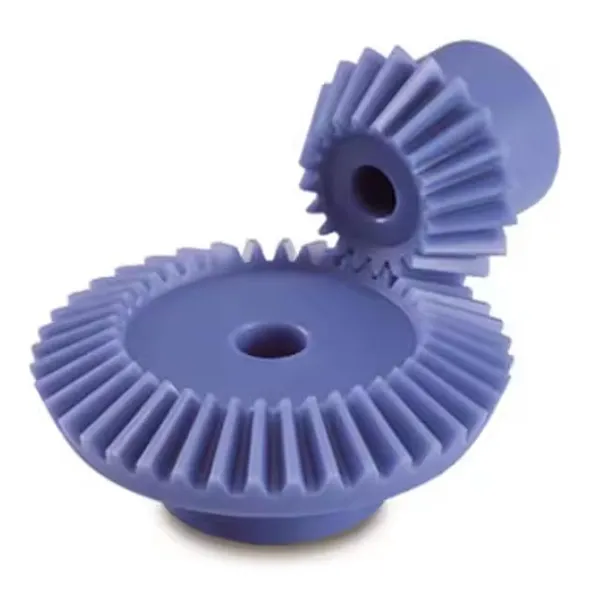

Plastic bevel gear set assembled and checked before packing
Soupravy ozubených kol před balením zkontrolovány na záběr a vůli.

Klíčové výhody

  • Čisté polymery odolné proti opotřebeníPOM a nylon odolávají vlhkosti a širokému spektru chemikálií, takže ozubené kolo funguje i ve vlhkém, umytém nebo mírně korozivním prostředí, kde by pokovené kovové ozubené kolo nakonec zkorodovalo. Žádné lakování, žádné pokovování a žádný olejový film na údržbu.
  • Přesně tvarované zubyTvar zubu pochází spíše z dutiny formy než z frézy, takže spojení zůstává těsné a konzistentní v celé dávce. Výsledkem je stabilní a tichá rotace – vlastnost, která je nejdůležitější u zařízení citlivých na hluk, jako jsou kávovary a tiskárny.
  • Zlomek hmotnosti kovuNízká hmotnost snižuje zatížení hřídelí a ložisek, snižuje setrvačnost, kterou musí motor pohánět, a prodlužuje životnost baterie u přenosných a baterií napájených produktů.
  • Pravoúhlý pohon v kompaktním obaluGeometrie zkosení přenáší výkon o 90 stupňů bez nutnosti samostatné skříně převodovky, díky čemuž jsou malé mechanismy krátké a snadno se montují.
  • Přizpůsobeno vaší kresběModul, počet zubů, průměr díry, rozměry náboje a náboje, převod a jakost polymeru, to vše lze vyrobit podle požadavků. Pokud se standardní díl v tabulce hodí, řekneme to a ušetříme vám náklady na nástroje.
  • Přímá cena a kontrola z výrobyLisování, kontrola a balení se provádí interně, takže neexistuje žádná střední marže a kvalitu kontroluje stejný tým, který díl vyrobil.

Aplikace

Díky kombinaci nízké hmotnosti, tichého chodu a odolnosti proti korozi jsou plastové kuželové převody vhodné pro malé pravoúhlé pohony napříč několika řadami produktů.

Zařízení chytré domácnosti

Inteligentní závěsové stroje se otevírají a zavírají tiše, aniž by rušily místnost, zatímco robotické vysavače používají stejný pravoúhlý pohon pro stoupání a otáčení s nízkým odběrem energie a dlouhou životností.

Kancelářské vybavení

Tiskárny spoléhají na konzistentní tvar zubů pro hladké podávání papíru a nízkou provozní hlučnost a skartovací stroje využívají chemickou odolnost a odolnost proti opotřebení, aby se vyrovnaly s nekonečným zatížením papíru bez předčasného selhání.

Hračky a spotřební zboží

Vozidla na dálkové ovládání těží z nízké hmotnosti, která prodlužuje životnost baterie, zatímco polymer snáší pády a nárazy. Pro výrobky pro děti jsou k dispozici vhodné třídy materiálu.

Kávovary a malé spotřebiče

Pravoúhlé pohony v uzavřených zařízeních běží bez znečištění okolních částí mastnotou a lisovaná síťovina udržuje nízkou provozní hlučnost v domácím prostředí.

Přístrojové vybavení a malé akční členy

Kompaktní 90stupňové přenosy v měřicích a polohovacích mechanismech, kde je výhodou nízká setrvačnost a nemagnetické, nerezavějící části.

Zakázková strojní zařízení

Jakýkoli malý pravoúhlý pohon, kde byste jinak potřebovali kovový pár úkosů, samostatné pouzdro a mazací místo. Pošlete nákres a clo a my poradíme s materiálem a poměrem.

Plastic bevel gears used in smart home, office equipment and toy applications
Plastová kuželová ozubená kola v provozu napříč inteligentními domácnostmi, kancelářskými zařízeními a aplikacemi spotřebního zboží.

Časté dotazy kupujícího

  • Můžete vyrobit plastové kuželové kolo podle mého výkresu nebo ze vzorku?Ano. Pošlete rozměrový výkres nebo vzorek ozubeného kola s modulem, počtem zubů, převodovým poměrem, vrtáním a preferovaným materiálem. Potvrdíme, zda se stávající standardní díl ve výše uvedené tabulce hodí, nebo nabídneme novou formu, a můžeme dodat obrobený prototyp jako první, pokud chcete ověřit geometrii před obráběním nástrojů.
  • Jaký materiál si mám vybrat, POM nebo nylon?POM je obvyklou volbou pro přesné páry úkosů, protože je tuhý, má nízké tření a rozměrově stabilní za vlhkosti, což udržuje středovou vzdálenost a vůli předvídatelnou. Nylon je tvrdší a lépe absorbuje nárazy, ale absorbuje vlhkost a mírně se posouvá. Řekněte nám zatížení, rychlost a prostředí a my vám jeden doporučíme.
  • Jsou ozubená kola dodávána jako spárovaný pár?Kuželový pár funguje správně pouze s protilehlým ozubeným kolem, proti kterému byl navržen. Díly označené hvězdičkou (GB1M512* a GB1M512BS*) se shodují pouze s ozubeným kolem 60 zubů a nejsou kompatibilní s jinými ozubenými koly. U každého dalšího čísla dílu nám před objednávkou potvrďte odpovídající díl a my pár zkontrolujeme.
  • Co znamená přípona BS na čísle dílu?BS označuje mosaznou vložku a stavěcí šroub, které poskytují pozitivní mechanické upevnění k hřídeli namísto spoléhání se na hladký lisovaný otvor. Je to obvyklá volba tam, kde převod přebírá vratné zatížení nebo kde hřídel nesmí prokluzovat.
  • Jaká je pracovní teplota a můžete dodat materiál s vyšší teplotou?Standardní rozsah je -40 °C až +80 °C. Pro zařízení s vyšší teplotou lze uvést materiály jako PEEK nebo PPS; sdělte nám trvalou provozní teplotu a my vám potvrdíme, co aplikace potřebuje.
  • Jaké jsou vaše dodací lhůty a podmínky objednávky?Pošlete číslo dílu nebo výkres s požadovaným množstvím. Odpovíme cenou, případným požadavkem na nástroje a dodací lhůtou – obvykle do 24 hodin. Standardní díly jsou dodávány z výrobních zásob; nové nástroje následují potvrzený výkres.

Související produkty a další čtení

Vyžádejte si cenovou nabídku na plastové kuželové ozubené kolo

Pošlete číslo dílu z výše uvedené tabulky nebo svůj vlastní výkres – modul, poměr, počet zubů, vrtání a množství. Potvrdíme montáž proti spojovacímu zařízení, poradíme s materiálem a odpovíme s cenou a dodací lhůtou do 24 hodin.

Odeslat poptávku

* Poměry je nutné objednat jako spárované páry. Rozměry se řídí referenčním výkresem v části specifikace; před objednávkou potvrďte konečný výkres proti vaší sestavě. Verze mosazné vložky a stavěcího šroubu jsou označeny příponou BS.
