Jak rozpoznat první známky opotřebení u planetové převodovky během provozu?

Detekce časných známek opotřebení v aplanetová převodovkaje klíčovou dovedností pro techniky údržby a operátory závodů, protože tyto převodovky jsou často srdcem těžkých strojů v těžbě, cementu, větrné energii a námořních aplikacích. Včasná identifikace není o čekání na katastrofické selhání; jde o rozpoznání jemných změn ve vzorcích vibrací, teplotních profilech a stavu oleje, které signalizují začátek důlkové koroze, oděru nebo únavy ložisek. NaRaydafon Technology Group Co., LimitedJednotky planetárních převodovek navrhujeme a vyrábíme více než dvě desetiletí a naše provozní údaje ukazují, že více než 80 procentům poruch převodovky lze předejít, pokud se příznaky zachytí během prvních 10 procent životnosti součásti. Tento článek poskytuje systematický přístup k rozpoznání těchto varovných příznaků pomocí kombinace online monitorování, pravidelných kontrol a provozního povědomí. Provedeme vás konkrétními parametry k měření a prahovými hodnotami, které indikují potřebu zásahu.

Identifikace předčasného opotřebení u planetové převodovky vyžaduje vícesmyslový přístup, který integruje analýzu vibrací, termografii, analýzu olejových úlomků a monitorování akustických emisí. Každá metoda se zaměřuje na jiný mechanismus selhání: vibrace zachycují nerovnováhu a anomálie zubů, teplota detekuje zvýšení tření a poruchu mazání, analýza oleje odhaluje tvorbu opotřebovaného kovu a eskalaci počtu částic a akustické emise zachycují vysokofrekvenční vlny napětí ze začínajících trhlin. Naše továrna vyvinula komplexní diagnostický protokol pro naše produkty Planetary Gearbox, o který se podělíme v této příručce. Poskytujeme také specifické prahové hodnoty pro každý monitorovací parametr, odvozené z testů na více než 2 000 převodovkách za podmínek řízeného zatížení a rychlosti. Na konci tohoto článku budete připraveni implementovat strategii údržby založenou na stavu, která může prodloužit životnost vaší planetové převodovky o 300 procent a eliminovat neplánované odstávky.

Obsah

• 1. Jaké jsou primární mechanismy opotřebení planetové převodovky a jejich příznaky?
• 2. Jak může analýza vibrací odhalit předčasné opotřebení ozubených kol a ložisek?
• 3. Jaké jsou klíčové provozní parametry k monitorování v naší řadě planetových převodovek?
• 4. Jak analýza oleje a monitorování nečistot signalizují počínající selhání?
• Často kladené otázky (FAQ)
• Podpora monitorování závěrů a stavu

Jaké jsou primární mechanismy opotřebení v planetové převodovce a jejich příznaky?

Planetová převodovka je důmyslná sestava centrálního kola, planetových kol, ozubeného věnce a planetového unašeče, které všechny pracují při vysokém kontaktním namáhání a posuvných rychlostech. Mezi primární mechanismy opotřebení patří abrazivní opotřebení (od kontaminovaného maziva), adhezivní opotřebení (odírání v důsledku poruchy mezního mazání), únavové opotřebení (pitting a odlupování) a korozivní opotřebení (od vlhkosti nebo agresivních přísad). Každý mechanismus produkuje zřetelné rané příznaky, které lze detekovat dříve, než dojde ke katastrofickému selhání převodovky. Naše továrna zdokumentovala, že více než 60 procent poruch planetových převodovek pochází z důlků na zubech planetového kola, po kterých následuje odlupování oběžné dráhy ložisek. Pochopení těchto mechanismů vám pomůže zaměřit vaše úsilí v oblasti monitorování na nejzranitelnější součásti.

První příznaky opotřebení mechanismem:

• Abrazivní opotřebení:Způsobeno tvrdými částicemi (oxid křemičitý, úlomky opotřebení) v oleji. Mezi první známky patří postupné zvyšování hladiny hluku převodovky, zejména při akceleraci, a měřitelný nárůst počtu částic v oleji (kód ISO 4406 stoupající z 18/16/13 na 21/19/16). Povrch zubů ozubeného kola vypadá při podrobné kontrole matný nebo matný, s jemnými škrábanci.
• Adhezivní opotřebení (odření):Occurs when the oil film breaks down due to high contact temperatures or low viscosity. Mezi časné příznaky patří náhlé zvýšení teploty skříně převodovky (o více než 10 °C nad normální ustálený stav) a občasné vysokofrekvenční špičky vibrací, které odpovídají harmonickým záběrům ozubených kol. In some cases, a faint burnt oil smell is detectable.
• Únavové opotřebení (pitting):Nejběžnější poruchový režim u konstrukcí planetárních převodovek. Rané důlky se objevují jako malé důlky na zubní dedendu (kořenové oblasti) planetových kol. Symptomy zahrnují charakteristickou změnu amplitudy frekvence záběru ozubených kol, která se často zvyšuje o 15 až 20 procent oproti základní linii, a výskyt mikroskopických kovových částic v olejovém filtru (viditelné pod mikroskopem jako nepravidelně tvarované částice 10-50 mikronů).
• Únava ložisek:Ložiska (kuželová nebo válcová) nesou planetové čepy a centrální kolo. Mezi první známky patří nárůst sub-harmonických vibračních pásem (kolem 1x a 2x rychlosti hřídele) a zvýšený axiální pohyb nebo "vůle" na vstupní hřídeli, měřitelné pomocí číselníku. Také charakteristická frekvence ložiska (BPFO, BPFI) se začíná modulovat postranními pásmy.

Kromě těchto mechanismů může opotřebení urychlit nesouosost a nevyváženost. Planetová převodovka pracující s nesouosostí mezi vstupním a výstupním hřídelem často vykazuje dominantní 1x rotační frekvenci ve spektru vibrací doprovázenou vysokými úrovněmi 2x a 3x harmonických. Naše továrna doporučuje vytvořit základní charakteristiku pro každou planetovou převodovku, když je nová nebo těsně po generální opravě. Tato základní linie by měla zahrnovat vibrační spektra, teplotní profily a údaje o vzorku oleje. Jakákoli odchylka od této základní linie o více než 10 procent by měla vyvolat podrobné vyšetřování. Poskytujeme základní záznamovou službu pro všechny naše produkty planetární převodovky pomocí našeho patentovaného softwaru pro monitorování stavu.

Je také nezbytné pochopit, že opotřebení neprobíhá lineárně. Jakmile dojde k důlkové korozi, koncentrace napětí urychlí úběr materiálu a převodovka může selhat za méně než 100 hodin. Tato nelineární progrese činí včasnou detekci naprosto kritickou. Pravidelné intervaly monitorování by měly být založeny na pracovním cyklu převodovky; u planetové převodovky pracující nepřetržitě při vysokém zatížení doporučujeme každodenní kontroly vibrací a teploty s týdenním vzorkováním oleje. Pro méně kritické aplikace mohou stačit týdenní vibrace a měsíční analýza oleje. Naše továrna může přizpůsobit plán monitorování na základě vaší konkrétní aplikace a historických dat.

Jak může analýza vibrací odhalit předčasné opotřebení ozubených kol a ložisek?

Analýza vibrací je nejúčinnějším nedestruktivním nástrojem pro detekci předčasného opotřebení planetové převodovky. Jedinečná geometrie planetových soukolí – s několika planetami zabírajícími současně – vytváří komplexní vibrační podpis, ale zkušení analytici mohou extrahovat bohaté diagnostické informace z frekvenční domény. Klíčem je podívat se za celkovou úroveň vibrací a zaměřit se na konkrétní frekvenční pásma a struktury postranních pásem. Naše továrna používá analýzu vibrací jako primární akceptační test pro každou planetovou převodovku, kterou vyrábíme, a vybudovali jsme rozsáhlou databázi signatur poruch. V této části rozebereme specifické vibrační indikátory předčasného opotřebení.

Kritické parametry analýzy vibrací a jejich indikátory opotřebení:

• Frekvence ozubení (GMF) a její harmonické:GMF se vypočítá jako počet zubů na centrálním kole nebo věncovém kole vynásobený rychlostí otáčení hřídele. Ve zdravé planetární převodovce je amplituda GMF stabilní. Včasné důlky nebo praskliny na jakémkoli zubu ozubeného kola způsobí zvýšení amplitudy GMF o 20 až 40 procent a kolem GMF se budou objevovat postranní pásy v intervalech rovných rychlosti otáčení planetového nosiče. Rozteč postranních pásem je klíčovou diagnostikou: pokud jsou postranní pásma rozmístěna podle nosné frekvence, indikuje to lokalizovanou vadu (např. jeden zub s důlkem). Pokud jsou postranní pásma rozmístěna podle frekvence průchodu planety (počet planet krát nosná rychlost), znamená to rozloženou vadu (např. opotřebení na všech planetách).
• Charakteristické frekvence ložiska (BCF):Každá součást ložiska (vnitřní kroužek, vnější kroužek, valivá tělesa, klec) má jedinečný frekvenční podpis. Předčasné opotřebení ložisek způsobuje zvýšení amplitudy na BPFO (kmitočet propusti kuličky vnější kroužek) nebo BPFI (kmitočet propusti kuličky vnitřní kroužek) a jejich harmonické. Důležité je, že tyto frekvence jsou často nižší než GMF a lze je maskovat. Naše továrna doporučuje k extrakci těchto signálů použít vysokofrekvenční demodulaci (analýzu obálky), protože dopad opotřebení vytváří vysokofrekvenční rezonance, které jsou demodulovány, aby odhalily frekvence vad ložiska.
• Subharmonické a zlomkové harmonické:Pokud je zub ozubeného kola vážně promáčklý nebo prasklý, převodovka může vykazovat subharmonické hodnoty při 0,5x GMF nebo 0,33x GMF. Ty vznikají v důsledku nelinearit v tuhosti záběru ozubených kol. Podle našich zkušeností jsou dílčí harmonické ukazatele v pozdní fázi, ale potvrzují, že je třeba okamžitě jednat.
• Analýza průběhu časové domény:Pozorování nezpracovaného tvaru vlny zrychlení může ukázat rázové impulsy, které odpovídají záběru zubů. Jak opotřebení postupuje, tvar vlny může vykazovat "zkrácení", kde jsou vrcholy oříznuty v důsledku plastické deformace nebo nečistot mezi zuby. Jednoduché zvýšení amplitudy od vrcholu k vrcholu nad 1,5násobek základní linie je jasným varováním.

Pro praktickou implementaci naše továrna doporučuje nainstalovat akcelerometry na skříň planetové převodovky ve třech polohách: radiální na vstupní straně, radiální na výstupní straně a axiální na konci vstupního hřídele. Tyto polohy zachycují dominantní vibrační režimy. Doporučujeme použít datový kolektor s frekvenčním rozsahem 10 Hz až 10 kHz a rozlišením alespoň 1 600 řádků. Pro nepřetržité monitorování nabízíme vyhrazený systém monitorování stavu, který automaticky porovnává spektrum vibrací se základní linií a generuje upozornění, když jsou překročeny prahové hodnoty. Tento systém pomohl našim zákazníkům snížit neočekávané poruchy planetární převodovky o více než 70 procent.

Interpretace vibračních dat vyžaduje zkušenosti, ale existují univerzální varovné signály: náhlé zvýšení celkových vibrací o více než 30 procent během krátké doby (např. jeden týden), vznik jasných postranních pásem kolem GMF a posun ve fázi 1x rotačního signálu. Naše továrna poskytuje školicí videa a referenční spektra pro naše modely planetárních převodovek, což týmům údržby umožňuje rychle se zdokonalit v diagnostice vibrací. Pamatujte, že cílem není jen odhalit opotřebení, ale identifikovat hlavní příčinu – ať už jde o nesouosost, nevyváženost, degradaci maziva nebo vlastní výrobní vady.

Jaké jsou klíčové provozní parametry k monitorování v naší řadě planetových převodovek?

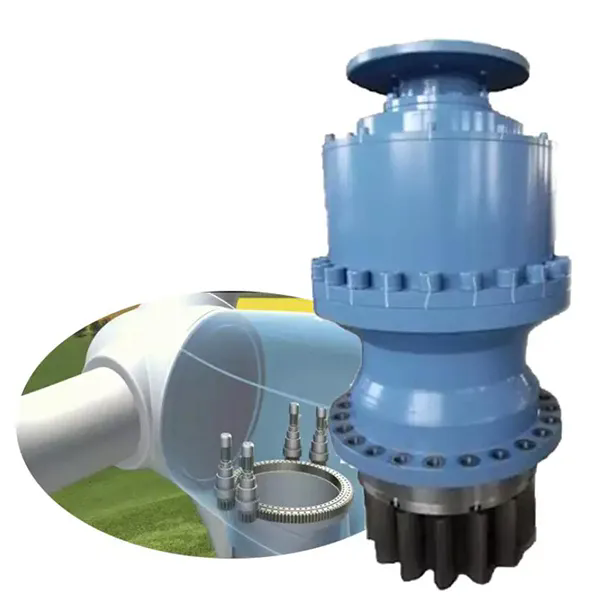

Raydafon vyrábí řadu modelů planetových převodovek pro různé úrovně výkonu a převodové poměry. Každý model má specifické provozní limity a monitorovací prahy. Níže uvedená tabulka uvádí klíčové parametry pro naše tři nejoblíbenější řady: PGS-400 pro středně náročné průmyslové aplikace, PGS-800 pro těžkou těžbu a cement a PGS-1200 pro větrné turbíny s vysokým točivým momentem a lodní pohon. Všechny údaje jsou založeny na rozsáhlém testování naší továrny a zpětné vazbě v terénu. Zdůrazňujeme, že tyto parametry je nutné sledovat v kontextu – očekává se mírná odchylka s kolísáním zátěže, ale přetrvávající trendy jsou skutečným alarmem.

Kromě těchto standardních parametrů naše továrna doporučuje nezávisle monitorovat rychlost planetového unašeče a rychlost otáčení centrálního kola, protože rozdíly mohou indikovat opotřebení zubů nebo prokluzování ložisek. Jako volitelné příslušenství dodáváme snímače rychlosti a terčová kola. Teplota by měla být měřena na vstupní straně, výstupní straně a olejové vaně; rozdíl více než 10°C mezi vstupní a výstupní stranou naznačuje nerovnoměrné zatížení nebo nedostatek mazání. Naše produkty planetární převodovky jsou dodávány s vestavěnými jímkami pro termočlánky pro snadnou instalaci senzoru.

Poskytujeme také službu záznamu dat, která zaznamenává všechny provozní parametry a generuje týdenní zprávy o trendech. Tyto zprávy obsahují grafy statistického řízení procesu (SPC), které zvýrazňují jakýkoli parametr překračující limity řízení. Pokud například rychlost vibrací na výstupní straně vykazuje konzistentní vzestupný trend po dobu 5 po sobě jdoucích dnů, náš systém ji označí ke kontrole. Tento trendový přístup je mnohem spolehlivější než samotné prahové alarmy, protože filtruje běžné výkyvy. Naše továrna zavedla tento systém do naší vlastní výrobní linky a pomohla nám identifikovat problémy s montáží dříve, než se stanou problémy s kvalitou. Důrazně doporučujeme přijmout podobný přístup pro vaši flotilu planetárních převodovek.

Jak analýza oleje a monitorování nečistot signalizují počínající selhání?

Analýza oleje je doplňkem analýzy vibrací při včasné detekci opotřebení. Zatímco vibrace vám dávají mechanický podpis planetární převodovky, analýza oleje vám sdělí chemický a fyzikální stav maziva a nečistot v něm rozptýlených. Opotřebené kovy jako železo, měď, cín a chrom vznikají při opotřebení součástí a jejich koncentrace v oleji je přímo úměrná rychlosti opotřebení. Naše továrna má korelované specifické poměry kovů s různými způsoby selhání: zvýšené železo s chromem indikuje opotřebení zubů ozubených kol; měď s cínem naznačuje opotřebení klece ložiska; a křemík indikuje kontaminaci z degradace těsnění nebo vnikání vnější nečistoty.

Klíčové parametry analýzy oleje a jejich důsledky opotřebení:

• Počet částic (kód ISO 4406):Čistá planetová převodovka by měla udržovat kód ISO 4406 18/16/13 nebo lepší. Pokud kód stoupne na 20/18/15, znamená to významný nárůst nečistot z opotřebení a olej by měl být filtrován nebo vyměněn. Kód 22/20/17 je kritickým varováním, které vyžaduje okamžité vypnutí a kontrolu. Naše továrna doporučuje odebírat vzorky oleje každých 250 hodin provozu po dobu prvních 1 000 hodin a poté prodloužit na 500 hodin po stanovení základní linie.
• Spektrometrická analýza oleje (SOAP):Měří koncentraci prvků v částech na milion (ppm). Typické úrovně alarmu: železo > 100 ppm, měď > 30 ppm, křemík > 25 ppm. Tyto úrovně se mohou lišit v závislosti na konstrukci převodovky, ale náhlé zdvojnásobení jakéhokoli prvku během 100 hodin je jasným znakem abnormálního opotřebení.
• Viskozita oleje a celkové číslo kyselosti (TAN):Viskozita by se neměla lišit o více než 10 procent od původní třídy. Zvýšení viskozity indikuje oxidaci nebo kontaminaci; pokles znamená zředění nebo rozpad. TAN by mělo být sledováno; zvýšení TAN o více než 2,0 mg KOH/g ve srovnání s čerstvým olejem naznačuje oxidaci, která může podporovat korozi.
• Monitorování železných úlomků (kvantitativní):K zachycení a kvantifikaci železných částic doporučujeme použít magnetickou zástrčku nebo online senzor železných nečistot. Náhlé zvýšení "hustoty železa" (měřeno v mg/l) o více než 200 procent oproti výchozí hodnotě je časným indikátorem opotřebení ozubených kol nebo ložisek. Naše produkty Planetary Gearbox jsou dodávány s volitelnými magnetickými vypouštěcími zátkami a nabízíme digitální monitor železných nečistot, který poskytuje data v reálném čase.

Praktický příklad: V cementářské mlýně Planetary Gearbox s výkonem 800 kW naše továrna detekovala postupný nárůst obsahu železa ze 45 ppm na 85 ppm během tří měsíců, přičemž vibrace zůstaly stabilní. Trend analýzy oleje naznačoval abrazivní opotřebení. Při kontrole jsme zjistili, že selhal olejový filtr, který umožnil vnikání prachu. Po výměně filtru a propláchnutí systému klesl obsah železa zpět na 50 ppm a bylo zabráněno katastrofické poruše. Tento případ zdůrazňuje důležitost analýzy oleje, i když se vibrace zdají normální.

Pro optimální odběr vzorků oleje naše továrna doporučuje používat vyhrazené odběrné otvory umístěné na vratném potrubí oleje, kde je olej dobře promíchaný a reprezentující stav vany. Poskytujeme odběrové sady, které obsahují injekční stříkačky, lahvičky a předplacené laboratorní zásilky pro pohodlné testování. Náš technický tým může také interpretovat zprávu o analýze oleje a poskytnout praktická doporučení. Díky robustnímu programu analýzy oleje můžete opotřebení detekovat měsíce předtím, než se projeví vibracemi nebo teplotou, což vám umožní naplánovat údržbu podle vašeho pohodlí spíše než v nouzovém režimu.

Často kladené otázky (FAQ)

Otázka 1: Jak často bych měl provádět analýzu vibrací na planetové převodovce v nepřetržitém provozu?

Odpověď: U planetové převodovky pracující 24 hodin denně 7 dní v týdnu při plném zatížení doporučujeme provést základní měření vibrací při instalaci, po kterém následuje týdenní sběr dat za první měsíc a poté měsíční měření, jakmile se základní linie ustálí. Pokud však zaznamenáte abnormální nárůst teploty nebo hluk, okamžitě proveďte analýzu vibrací. Pro kritické aplikace (např. převodovky větrných turbín) doporučujeme nepřetržité online monitorování vibrací s výstrahami v reálném čase. Naše továrna nabízí jak přenosná, tak trvalá monitorovací řešení. Obecně platí, že interval sledování by neměl být delší než 1 procento očekávané životnosti ložiska L10, takže u převodovky navržené na životnost 50 000 hodin je přijatelná čtvrtletní analýza, ale bezpečnější je měsíční.

Otázka 2: Jaký je nejspolehlivější indikátor časných důlků na zubech planetového kola?

Odpověď: Nejspolehlivějším indikátorem je amplitudová modulace frekvence záběru ozubených kol (GMF) frekvencí otáčení planetového nosiče. Ve zdravé planetární převodovce je GMF silný, ale stabilní. Když pitting začíná na jednom nebo více zubech planety, amplituda GMF se zvyšuje a postranní pásma se objevují v intervalech nosné frekvence. Kromě toho bude křivka vibrací ukazovat rázový puls ve stejném intervalu, v jakém zub procházející kolem senzoru. Pomocí spektrální analýzy s vysokým rozlišením (1 600 řádků nebo více) a zpracování peakHold můžete detekovat pitting, když amplituda postranního pásma překročí 5 procent amplitudy GMF. Naše továrna vyvinula proprietární algoritmus, který tento stav automaticky označí.

Otázka 3: Mohu se spolehnout pouze na sledování teploty, abych zjistil předčasné opotřebení?

Odpověď: Monitorování teploty je cenné, ale samo o sobě nestačí. I když náhlý nárůst teploty (např. o 10 °C nad normální hodnotu) může indikovat poruchu mazání nebo nadměrné tření v důsledku pokročilého opotřebení, je často příznakem pozdního stadia. Ve chvíli, kdy teplota výrazně překročí normální rozsah, může být poškození již nevratné. Proto doporučujeme používat monitorování teploty jako sekundární kontrolu v kombinaci s analýzou vibrací a oleje. Předčasné opotřebení nemusí generovat dostatek tepla ke zvýšení teploty oleje, ale změní profil vibrací a olejových nečistot. Teplota je tedy užitečným potvrzením, ale ne primární metodou detekce.

Otázka 4: Jak rozliším mezi úlomky opotřebení z ozubených kol a úlomky z ložisek?

Odpověď: Tvar částice a elementární složení pomáhají rozlišit zdroj. Opotřebení ozubených kol obvykle vytváří šupinky nebo třísky (z důlkové koroze) s vysokým obsahem železa a zubatými hranami. Opotřebení ložisek vytváří kulové nebo válcové částice (z únavy valivých těles) se směsí železa, chrómu a někdy i mědi nebo cínu z klece. Spektrometrická analýza oleje (SOAP) poskytuje elementární složení, zatímco analýza morfologie částic (pomocí mikroskopu nebo automatického analyzátoru tvaru částic) poskytuje tvar. Diagnostická služba naší továrny zahrnuje jak SOAP, tak ferografii k přesnému určení zdroje úlomků. Pokud je poměr železa k mědi vysoký (nad 10:1), naznačuje to opotřebení ozubeného kola; pokud je poměr nízký (pod 5:1), může to znamenat opotřebení ložiska.

Otázka 5: Jaké okamžité kroky bych měl podniknout, pokud na své planetové převodovce zjistím první známky opotřebení?

Odpověď: Nejprve to neignorujte. Zaznamenejte všechna data (vibrace, teplotu, vzorek oleje) a porovnejte je s posledními 3 naměřenými hodnotami, abyste potvrdili trend. Pokud pozorujete konzistentní nárůst, snižte zatížení převodovky o 20 až 30 procent, abyste zpomalili rychlost opotřebení. Poté zvyšte frekvenci monitorování na denní nebo směnu. Dále si objednejte podrobnou analýzu oleje a zvažte vizuální kontrolu boroskopem přes kontrolní otvor. Pokud je opotřebení lokalizované (např. jeden zub), můžete být schopni nechat převodovku běžet po omezenou dobu až do plánovaného vypnutí. Pokud je opotřebení rozložené (např. více zubů nebo úlomky ložisek), naplánujte si výměnu převodovky nebo generální opravu v nejbližším vhodném čase. Obraťte se na společnost Raydafon Technology Group Co., Limited pro odbornou pomoc a dostupnost náhradních dílů.

Závěr: Proaktivní monitorování šetří vaši planetární převodovku

Identifikace časných známek opotřebení u planetární převodovky je kombinací technologie a ostražitosti. Systematickým používáním analýzy vibrací, monitorování teploty, analýzy oleje a detekce nečistot můžete zachytit mechanismy opotřebení, jako jsou důlky, oděrky a únava ložisek v jejich zárodku, čímž zabráníte náhlým poruchám a prodloužíte životnost převodovky. Naše továrna ve společnosti Raydafon Technology Group Co., Limited navrhla naše produkty Planetary Gearbox tak, aby byly monitorovatelné, s vestavěnými porty pro senzory a body odběru vzorků oleje, a poskytujeme komplexní školení o interpretaci dat. Investice do programu monitorování dobrého stavu je malá ve srovnání s náklady na katastrofické selhání, které může zahrnovat ztrátu výroby, poškození zařízení a bezpečnostní rizika.

Jste připraveni chránit svou investici do planetární převodovky?Kontaktujte Raydafon Technology Group Co., Limited ještě dnespro kompletní konzultaci sledování stavu. Nabízíme na míru šité monitorovací balíčky, které zahrnují senzory, dataloggery, analytický software a odborný výklad. Poskytujeme také školení na místě pro váš tým údržby a nouzové náhradní díly pro všechny modely planetárních převodovek.Vyžádejte si nyní bezplatné posouzení stavu a zajistěte, aby vaše planetová převodovka spolehlivě fungovala po mnoho let. Důvěřujte Raydafon Technology Group Co., Limited pro všechny vaše potřeby monitorování převodovky.
