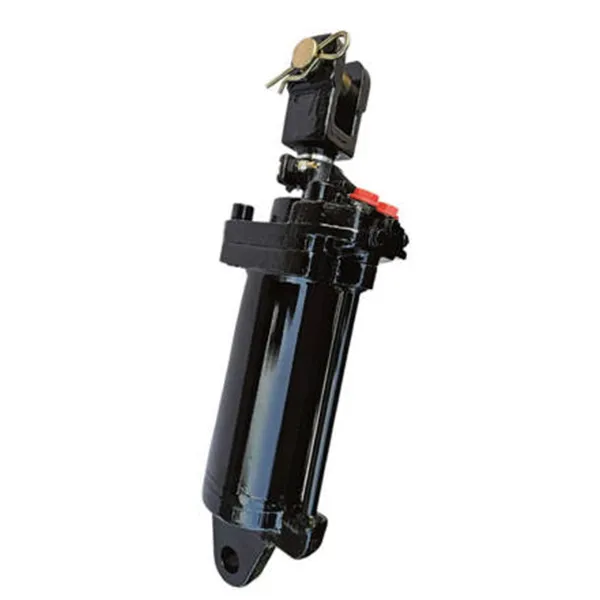

EP-TF1304.55.012 Hydraulický zvedací válec

Základní technické specifikace

Komponenty produktu

Výměna vašeho starého válce za hydraulický zvedací válec EP-TF1304.55.012 je chytrý krok, ale abyste z tohoto odolného hydraulického zvedacího válce vytěžili maximum, budete jej chtít spárovat se správnými díly. Pojďme se bavit o tom, co funguje nejlépe.

Začněte s hydraulickými ovládacími ventily – tito malí pracanti musí držet krok s požadavky na průtok válce. Pokud je hodnocení GPM/LPM vašeho ventilu příliš nízké, ucpe to systém a zpomalí pohyb průmyslového hydraulického zvedacího válce. Nikdo nechce opožděné nastavení, takže přizpůsobení ventilu potřebám válce je nesmlouvavé.

Pak je tu hydraulické čerpadlo. Pokud upgradujete na silnější hydraulický zvedací válec, jako je tento, vaše současné čerpadlo jej nemusí přerušit. Musíte zkontrolovat, zda může tlačit dostatek kapaliny, aby se válec pohyboval rychlostí, kterou potřebujete. Poddimenzované čerpadlo zadrží i ten nejtěžší hydraulický zvedací válec, takže tuto kontrolu nevynechávejte.

A nezapomínejme na základy: hydraulickou kapalinu a filtry na horní polici. Představte si je jako mízu vašeho hydraulického zvedacího válce. Čistá kapalina udržuje těsnění ve tvaru, zastavuje úniky a opotřebení, které mohou zvýšit výkon. Šetření na levné kapaliny nebo staré filtry je rychlý způsob, jak zkrátit životnost tohoto spolehlivého hydraulického zvedacího válce – tak zde trochu utrácejte, stojí to za to.

Jak vypočítat nosnost hydraulického válce

Zjistit, kolik může hydraulický válec zvednout, není jen matematické cvičení – je to klíčové pro výběr toho správného pro vaše zařízení. Ať už používáte hydraulický zvedací válec pro nůžkové zvedací plošiny, přesouváte materiály přímo nahoru nebo zvedáte auta, správná velikost zajistí, že věci budou bezpečné, dobře fungují a nebudou stát víc, než je potřeba.

Začněte se základním vzorcem – není třeba jej zbytečně komplikovat. Zvedací síla klesá na tlak vynásobený účinnou plochou válce. V metrice je to síla (v newtonech) = tlak (pascaly) × plocha (metry čtvereční). Pro imperiální je to Síla (v librách) = Tlak (PSI) × Plocha (čtvereční palce). Chcete-li získat plochu, stačí použít π krát (polovina průměru otvoru) na druhou. Řekněme, že máte těžký hydraulický zvedací válec s vrtáním 100 mm (to je asi 3,94 palce), který běží při 200 barech (zhruba 2 900 PSI). Plocha by byla 3,14 krát (0,05 metru čtverečního), což je 0,00785 m2. Vynásobte to 200 × 10⁵ Pascalů a uvidíte sílu přibližně 15 700 Newtonů – dostatek na zvládnutí těžkého zatížení.

Dále nezapomeňte na délku tahu. Na tom závisí, jak vysoko musíte zvednout. Ať už jde o kompaktní hydraulický zvedací válec pro nakládací můstky nebo válec s dlouhým zdvihem pro teleskopické zvedáky, ujistěte se, že zdvih odpovídá vertikálnímu pohybu, který potřebujete. Příliš krátké a nemůžete dosáhnout; příliš dlouhé a plýtváte místem.

Pak jsou tu věci ze skutečného světa, které se zařezávají do této teoretické síly – tření, úhel, pod kterým je válec namontován, jak rychle se pohybuje. Proto přidáte bezpečnostní faktor, obvykle 1,2 až 1,5. U vertikálních hydraulických zvedacích válců na kritických místech, jako jsou výtahy nebo zvedací plošiny, není tato dodatečná rezerva volitelná – je nutností, aby byly věci v bezpečí.

Nakonec zkontrolujte, jak je válec namontován. Způsob, jakým je připevněn, ovlivňuje, jak dobře přenáší sílu. Pokud používáte OEM hydraulický zvedací válec ve vlastní konfiguraci, ujistěte se, že montážní body zvládnou plné zatížení bez ohýbání nebo opotřebení. Ať už potřebujete jednočinný hydraulický zvedací válec pro zvedání stolů nebo dvojčinný pro vertikální práce, náš tým ve společnosti Raydafon vám pomůže najít správnou velikost a nastavení. Stačí nám sdělit zatížení, zdvih a tlak a my vás dovedeme ke správnému hydraulickému zvedacímu válci pro danou práci.

FAQ

Q1: Jak zjistím, že můj současný válec je pro danou úlohu poddimenzovaný?

Odpověď: Mezi běžné příznaky patří neschopnost zvednout jmenovitou zátěž stroje, velmi pomalý provoz, i když motor běží ve vysokých otáčkách, nebo se při běžném používání často aktivuje přetlakový ventil vašeho systému.

Q2: Jaké jsou známky netěsnosti vnitřního těsnění pístu?

Odpověď: Nejviditelnějším znakem je „unášení válce“, kdy se zvednutý náklad pomalu spouští bez jakéhokoli ovládacího zásahu. Můžete si také všimnout ztráty energie a pomalejší než normální doby cyklu.

Q3: Mohu jednoduše vyměnit svůj válec za větší, abych získal větší výkon?

Odpověď: Zatímco válec s větším průměrem poskytuje větší sílu, musíte zajistit, aby zbytek vašeho systému (čerpadlo, ventily, hadice) poskytoval dostatečný průtok. Musíte také ověřit, že fyzické rozměry a montážní body nového válce budou odpovídat vašemu stroji. Pokud si nejste jisti, poraďte se s odborníkem.

Q4: Můj hydraulický válec prosakuje z konce, kde vychází tyč. Co to znamená?

Odpověď: To znamená poruchu těsnění tyče, pravděpodobně způsobenou rýhovanou nebo poškozenou tyčí, znečištěním nebo jednoduchým opotřebením. Robustní stěrač EP-TF1304.55.012 a tyč z tvrdého chromu jsou navrženy tak, aby tento běžný problém minimalizovaly.
