Jaké jsou tři klíčové převodové stupně převodovky větrné turbíny?

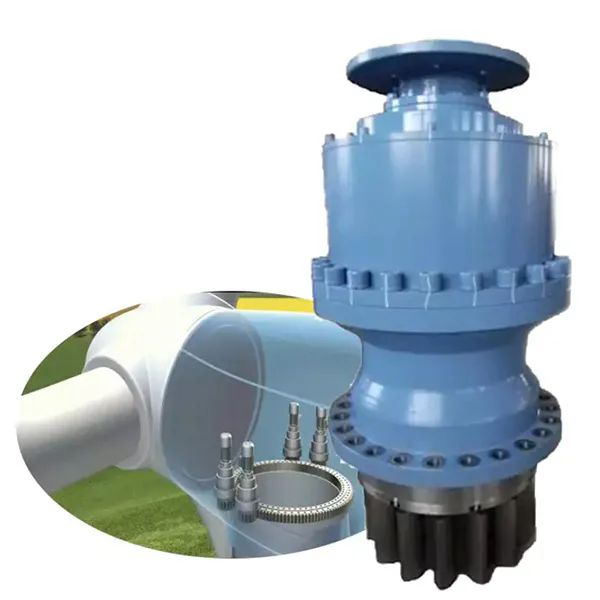

Převodovky větrných turbínpřevést nízkorychlostní rotaci rotoru na vysokorychlostní vstup generátoru. Porucha může mít za následek značné prostoje. Pochopení těchto složitých součástí není jen křivka technického učení; je zásadní pro maximalizaci návratnosti investic do větrných elektráren. Jako přední OEM,Raydafonnavrhuje každou dílčí součást převodovky tak, aby splňovala ty nejvyšší standardy odolnosti, přesnosti a účinnosti. Modernípřevodovka větrné turbínyintegruje tři klíčové převodové stupně do jediného systému. Jejich příslušné funkce a klíčové součásti jsou uvedeny níže.

1. Planetární převodový stupeň

Funkce:

Zvládá vysoký vstupní krouticí moment (až 6 MN·m) z hřídele rotoru při rychlostech 6-20 ot./min.

Klíčové komponenty:

Sun Gear: Přenáší točivý moment na centrální kolo tří až pěti planetových kol.

Planet Gears: Otáčejte kolem centrálního kola namontovaného na planetovém nosiči.

Ozubený věnec: Pevné vnější ozubené kolo s vnitřními zuby.

Planet Carrier: Připojuje planetová kola k vložené hřídeli.

2. Stupeň mezilehlého paralelního hřídele

Funkce: Používá spirálová ozubená kola ke zvýšení rychlosti 10-15krát. Klíčové komponenty:

Vstupní pastorek: Poháněn unášečem planetového převodu.

Mezilehlý převod: Přenáší pohyb do vysokorychlostního stupně.

Hřídel: Vysoce pevná legovaná ocel, konstrukce odolná proti únavě.

Ložiska: Přesná ložiska s kosoúhlým stykem.

3. Vysokorychlostní stupeň

Funkce: Zvyšuje konečnou rychlost generátoru na 1 500-1 800 ot./min.

Klíčové komponenty:

Výstupní pastorek: Připojuje se ke spojce generátoru.

Mazací systém: Tryskové a rozstřikovací mazání.

Chladicí okruh: výměník tepla olej/vzduch.

Převodovka větrné turbínyKritické podpůrné systémy:
