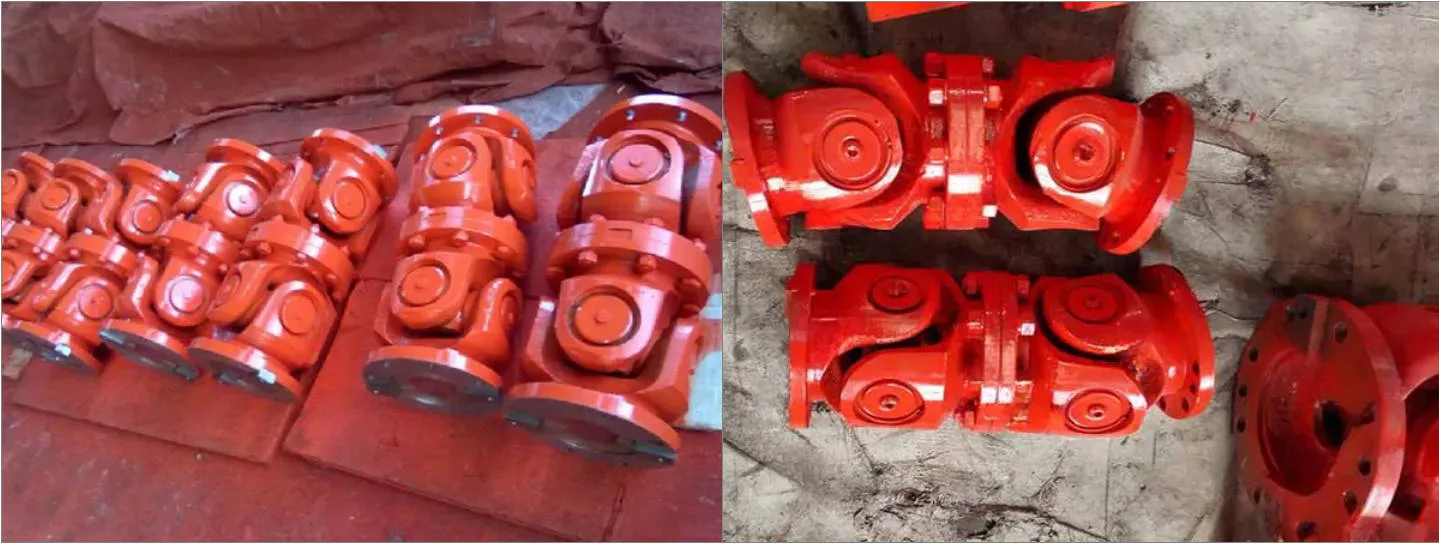

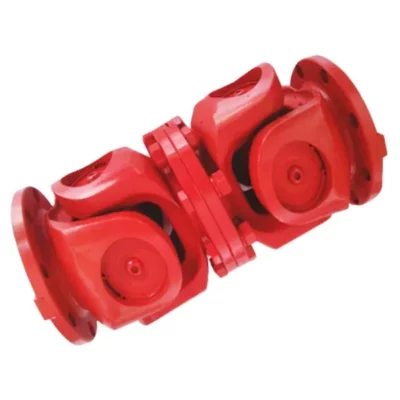

SWC-WD Krátká bez ohebné příruby Typ Univerzální spojka

Univerzální spojka SWC-WD Krátká bez ohebné příruby od Raydafonu je zkonstruována tak, aby efektivně přenášela točivý moment v těžkých strojích – vzpomeňte si na ocelové válcovny, jeřáby, zvedací zařízení, všechna ta těžká zařízení. Má kompaktní, neteleskopickou přírubu s průměrem otáčení od 180 mm do 1320 mm. Tato univerzální spojka s krátkou přírubou zvládne úhlové nesouososti až 15 stupňů a točivý moment až 16 000 kN·m, takže i ve stísněných prostorách, kde není mnoho místa, udržuje spolehlivý přenos síly. Vyrábíme jej z vysokopevnostní oceli 35CrMo s nosnou konstrukcí, která nepotřebuje šrouby – ideální pro univerzální spojky pro těžké stroje a neteleskopické univerzální spojky pro průmyslové aplikace. Nevyžaduje mnoho údržby a vydrží věčně, což je přesně to, co potřebujete v náročných nastaveních.

Naše výroba v Číně se řídí normami ISO 9001, takže univerzální spojka SWC-WD obstojí v drsných podmínkách. Příčná hřídel je pochromovaná, aby odolala korozi, což přispívá k její houževnatosti. Jeho pevná konstrukce svařované příruby usnadňuje instalaci, zejména v metalurgických a důlních zařízeních, kde je axiální pohyb zcela minimální. Můžeme upravit velikost tak, aby vyhovovala vašim potřebám, takže tato odolná krátká univerzální spojka funguje skvěle jako zakázková univerzální spojka pro jeřábové systémy a další náročné práce. A cena je také konkurenceschopná. Precizní řemeslné zpracování Raydafonu znamená méně prostojů a spolehlivější vybavení – to je něco, na co se průmysloví operátoři po celém světě mohou spolehnout.

Specifikace produktu

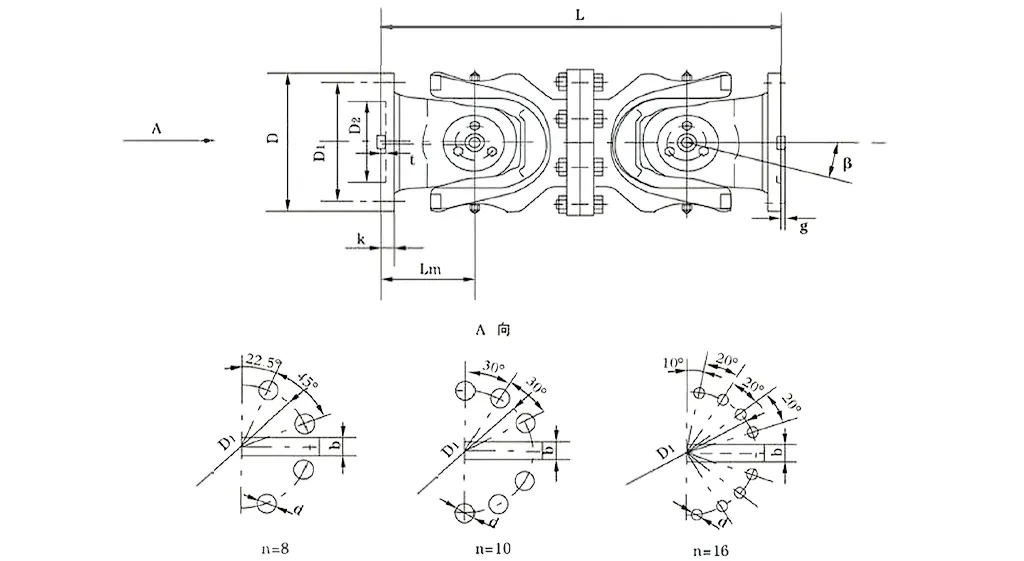

Žádný.	Průměr kroužení D mm	Nominální točivý moment Tn KN·m	Úhel skládání os β (°)	Opotřebený točivý moment Tf KN·m	Velikost (mm)									Hmotnost (kg)
					Lmin	D1 (js11)	D2 (H7)	Lm	n-d	k	t	b (h9)	g	Lmin	Zvýšení 100 mm
SWC180WD	180	12.5	6.3	≤25	440	155	105	110	8-17	17	5	-	-	0.145	52
SWC225WD	225	40	20	≤15	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5		560	218	150	140	8-19	25	6	40	12.5	0.831	127
Swc285wd	285	90	45		640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63		720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90		776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125		860	345	235	215	10-25	40	8	70	18.0	8.229	524
Swc440wd	440	355	180		1040	390	255	260	16-28	42	10	80	20.0	15.320	798
SWC490WD	490	500	250		1080	435	275	270	16-31	47	12	90	22.5	25.740	1055
SWC550WD	550	710	355		1220	492	320	305	16-31	50	12	100	22.5	46.780	1524
SWC620WD	620	1000	500		1360	555	380	340	10-38	55	12	100	25.0	83.760	2120

* 1. Tf-při střídavém zatížení točivý moment, který umožňuje podle únavové pevnosti.

Rozsah aplikace

Univerzální kloubová spojka SWC společnosti Raydafon – obvykle nazývaná kloubová spojka kardanového hřídele SWC – není jen součástí; je to nutnost v těžkých průmyslových oborech, jako jsou válcovny, zdvihací zařízení a všechny druhy těžkých zařízení. Jako spojka s univerzálním kloubem s vysokým kroutícím momentem odvádí solidní práci se spojením dvou převodových hřídelí, které nejsou dokonale vyrovnány, a zajišťuje tak hladký přenos výkonu, i když jsou pracovní podmínky opravdu drsné.

Promluvme si o jeho základních specifikacích: průměr otáčení se pohybuje od φ58 do φ620, jmenovitý točivý moment se pohybuje od 0,15 do 1000 kN·m a úhel osy není větší než 25°.

Tato spojka funguje nejlépe na konkrétních místech – například když potřebujete spolehlivou a vysoce výkonnou spojku univerzálního kloubu pro provoz válcovny nebo odolnou spojku univerzálního kloubu SWC ve zvedacích a manipulačních zařízeních. V těchto případech ukazuje svou sílu: i při velkém namáhání udržuje provoz stabilní, bez nepořádku nebo poruch.

Strukturální vlastnosti

Univerzální kloubová spojka SWC od Raydafonu není jen tak složená dohromady – je vyrobena pomocí chytrého a moderního inženýrství, aby skvěle fungovala a dlouho vydržela při průmyslovém použití. Pojďme si projít, čím vyniká jeho struktura.

Za prvé, má rozumnou a bezpečnou konfiguraci: pro tuto průmyslovou spojku univerzálního kloubu jsme použili integrovanou konstrukci vidlicové hlavy, která snižuje rizika, jako je uvolnění nebo zlomení šroubů. Díky tomuto vylepšení je celkově o 30 až 50 % pevnější, takže běží bezpečně a konzistentně. Ve srovnání s běžnými spojkami vydrží mnohem déle a předejde běžným problémům na místech s vysokým napětím – jako jsou systémy univerzálních spojek těžkých strojů, se kterými se setkáváte při náročných pracích.

Pak je tu jeho zvýšená nosnost: tato vysoce výkonná univerzální spojka SWC je vyrobena tak, aby zvládla velké hmotnosti, takže je nezbytností na místech, kde je třeba prvotřídní manipulace s nákladem, jako jsou důlní zařízení nebo stavební stroje.

Dosahuje také vysoké účinnosti přenosu – až 98,6 %. Jako účinná spojka s univerzálním kloubem pro přenos velkého výkonu snižuje spotřebu energie a náklady s tím spojené. To je důvod, proč je to nejlepší volba pro energeticky úsporná řešení spojky s univerzálním kloubem ve vysoce výkonných průmyslových převodovkách.

A běží hladce s nízkou hlučností: přenos zůstává stabilní a hluk se obvykle pohybuje mezi 30-40 dB(A). Tato nízkohlučná spojka univerzálního kloubu udržuje provoz tichý, což je ideální pro průmyslová místa, kde je hluk problémem – to vše při zachování spolehlivosti na vysoké úrovni.
