Univerzální spojka SWC-DH Short Flex Welding Type

Univerzální spojka SWC-DH Short Flex Welding Type

Univerzální spojky SWC-DH short flex svařovacího typu jsou nejkompaktnější svařovací spoje v řadě SWC: průměr otáčení φ180–φ390 mm, jmenovitý kroutící moment 20–250 kN·m, úhlové vychýlení až 25° a kovaná vidlicová hlava 35CrMo s chromovanou příčnou hřídelí a čtyřmi jehlovými ložisky. Jsou vyráběny ve vlastní dílně společnosti Raydafon ISO 9001 v Ningbo v Číně a jsou vhodné pro válcovny, kladkostroje, jeřáby a důlní pohony, kde je omezená rozteč hřídelí. Standardní modely se dodávají rychle; zakázkové otvory, drážky pro pero, délky a drážky jsou vyrobeny podle výkresu. Pošlete svůj model nebo výkres pro cenovou nabídku do 24 hodin.

Univerzální spojka SWC-DH Short Flex Welding Type

Nejkratší spoj svařovacího typu v řadě SWC — 4 čepy s jehlovými ložisky, kované třmeny 35CrMo a chromovaný křížový hřídel, vyrobený pro válcovny, kladkostroje a další pohony, kde je mezera mezi hřídeli jen několik set milimetrů.

  • 20–250 kN·mJmenovitý točivý moment (tento model)
  • φ180–φ390Průměr kroužení D
  • ≤25°Úhel osy ohybu β
  • 35CrMoKovaný třmenový materiál

Kupte si univerzální spojku SWC-DH Short Flex Welding Type od čínského výrobce

Inženýři zásobování sem obvykle přijíždějí se třemi již pevně danými čísly: vrtání hřídele, vzdálenost mezi středy a špičkový točivý moment. SWC-DH byl vyvinut přesně pro tuto situaci. Kde standardStandardní univerzální spojka typu flex svařování SWC-BHpotřebuje extra axiální prostor pro svůj delší ohyb, verze short-flex DH odstraňuje tuto délku při zachování stejné kapacity točivého momentu – takže můžete namontovat těžký kardanový hřídel do mlýnského stojanu, zvedacího bubnu nebo jeřábového vozíku, aniž byste museli předělávat okolní rám.

Raydafon vyrábí kompletní řadu SWC, od této kompaktní DH spojky až po dlouhé prodlouženíUniverzální spojka SWC-CH long flex svařování, podle systému kvality ISO 9001. Jeden technický kontakt sleduje vaši RFQ od šeku na výkres až po doručení a stejný tým zpracovává opakované objednávky, takže posun specifikací mezi dávkami není něco, co byste museli hlídat.

01

Krátká flex, dlouhá životnost

Kompaktní flex udržuje kloub tuhý v axiálním směru a stabilní při reverzním krouticím momentu, což je to, co vyžadují pohony válcovací stolice.

02

Vyrobeno pro nárazové zatížení

Čtyři utěsněné čepy jehlových ložisek a kalený, chromovaný křížový hřídel roznášejí rázové zatížení místo toho, aby je soustředily do jednoho bodu.

03

Svařovaný třmen, rychle padnoucí

Třmen svařovacího typu je nejprve vyrovnán s vaší hřídelí a poté přivařen, takže instalační tolerance zůstávají uvnitř pracovního úhlu 25°.

Co je to univerzální spojka typu krátkého ohebného svařování?

Krátká univerzální spojka typu flexibilního svařování je kloub kardanového typu, jehož dva třmeny jsou navařeny přímo na hnací a hnaný hřídel, s co nejmenší ohebnou délkou mezi čepy. Svarové spojení odstraňuje potřebu přírub, per nebo upínacích nábojů, což jednak zkracuje montáž a jednak eliminuje běžný zdroj vůle. Vzhledem k tomu, že ohebná část je krátká, spojka toleruje úhlové vychýlení až do 25° a malé axiální a radiální posuny, ale odolává axiálnímu posunutí – konstrukční volba, díky které jsou pohony válcovací stolice a kladkostroje tak spolehlivé.

U této řady DH se průměr otáčení pohybuje od φ180 mm do φ390 mm a jmenovitý krouticí moment od 20 kN·m do 250 kN·m. Pokud váš pracovní cyklus ukazuje za to,Univerzální spojka přírubového typu SWC-WFpokrývá stejnou řadu v šroubované variantě a širší rodina SWC dosahuje 1000 kN·m – Raydafon může citovat buď ze stejné továrny.

Technické specifikace a výběr velikosti

  • Modelová řadaSWC180DH1 – SWC390DH2
  • Průměr kroužení Dφ180 / φ225 / φ250 / φ285 / φ315 / φ350 / φ390 mm
  • Jmenovitý moment Tn20 – 250 kN·m
  • Únavový (střídavý) moment Tf≤25 kN·m (SWC180DH) až ≤15 kN·m (SWC390DH)
  • Úhel osy ohybu β10° / 15° / 20° / 31,5° / 45° / 63° / 90° / 125° na velikost
  • Flex množství Ls40/55/70/80/90/100/120/130/140/150 mm
  • Křížová hřídelLegovaná ocel, chromovaná
  • Materiál třmenuKovaná ocel 35CrMo, integrovaná hlava vidlice
  • Ložiska4 × sady jehlových ložisek na kloub
  • Možnosti šroubovaných přírub (D1/D2)φ105 – φ235 mm (js11 / H7)
  • Vlastní možnostiVývrt, drážka, délka, drážka, nerez nebo lakovaná povrchová úprava

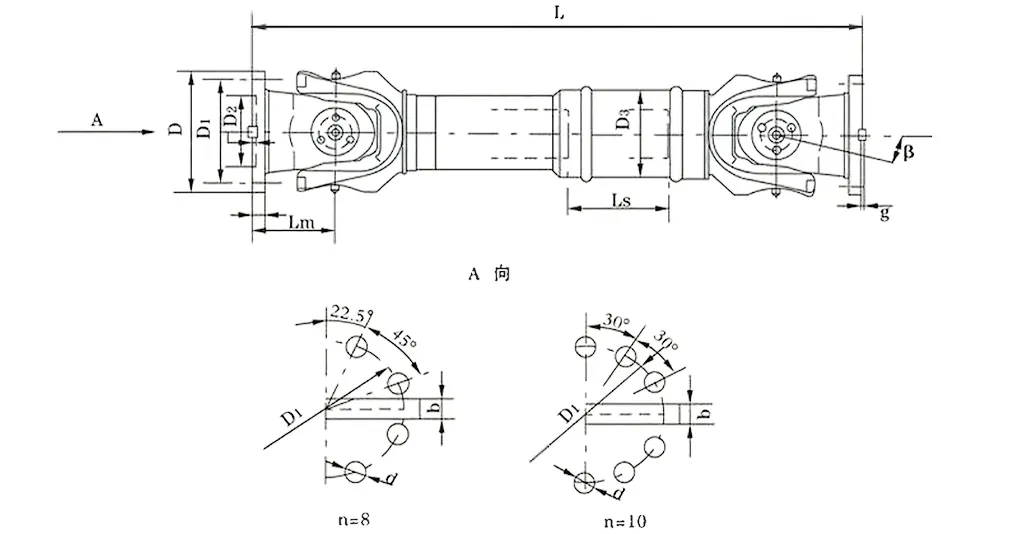

Kompletní tabulka rozměrů a točivého momentu SWC-DH – posouvejte vodorovně, abyste viděli každý sloupec.

Model D
(mm)
Tn
(kN·m)
β
(°)
Tf
(kN·m)
Ls
(mm)
Velikost (mm) Rotační setrvačnost (kg·m²) Hmotnost (kg)
Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Lmin +100 mm Lmin +100 mm
SWC180DH1 180 20 10 ≤25 75 650 155 105 114 110 8-17 17 5 – – 0.165 0.0070 58 2.8
SWC180DH2 180 20 10 ≤25 55 600 155 105 114 110 8-17 17 5 – – 0.162 0.0070 56 2.8
SWC180DH3 180 20 10 ≤25 40 550 155 105 114 110 8-17 17 5 – – 0.160 0.0070 52 2.8
SWC225DH1 225 40 20 ≤15 85 710 196 135 152 120 8-17 20 5 32 9.0 0.415 0.0234 95 4.9
SWC225DH2 225 40 20 ≤15 70 640 196 135 152 120 8-17 20 5 32 9.0 0.397 0.0234 92 4.9
SWC250DH1 250 63 31.5 ≤15 100 795 218 150 168 140 8-19 25 6 40 12.5 0.900 0.0277 148 5.3
SWC250DH2 250 63 31.5 ≤15 70 735 218 150 168 140 8-19 25 6 40 12.5 0.885 0.0277 136 5.3
SWC285DH1 285 90 45 ≤15 120 950 245 170 194 160 8-21 27 7 40 15.0 1.876 0.0510 229 6.3
SWC285DH2 285 90 45 ≤15 80 880 245 170 194 160 8-21 27 7 40 15.0 1.801 0.0510 221 6.3
SWC315DH1 315 125 63 ≤15 130 1070 280 185 219 180 10-23 32 8 40 15.0 3.331 0.0795 346 8.0
SWC315DH2 315 125 63 ≤15 90 980 280 185 219 180 10-23 32 8 40 15.0 3.163 0.0795 334 8.0
SWC350DH1 350 180 90 ≤15 140 1170 310 210 267 194 10-23 35 8 50 16.0 6.215 0.2219 508 15.0
SWC350DH2 350 180 90 ≤15 90 1070 310 210 267 194 10-23 35 8 50 16.0 5.824 0.2219 485 15.0
SWC390DH1 390 250 125 ≤15 150 1300 345 235 267 215 10-25 40 8 70 18.0 11.125 0.2219 655 15.0
SWC390DH2 390 250 125 ≤15 90 1200 345 235 267 215 10-25 40 8 70 18.0 10.763 0.2219 600 15.0
  • Tf— točivý moment povolený při střídavém zatížení, vypočítaný z únavové pevnosti.
  • Lmin— minimální délka po řezu; instalovaná délka L je vyrobena podle vašeho požadavku.
  • D1 (js11) / D2 (H7)— volitelné otvory pro šroubované příruby. Svařovací třmen je dodáván nevrtaný pro přivaření na vaši hřídel.
  • Tolerance a rozměry odpovídají standardu řady SWC. Potřebujete nestandardní L, vrtání nebo drážkování? Pošlete nákres a my Vám potvrdíme proveditelnost s cenovou nabídkou.

Detail produktu

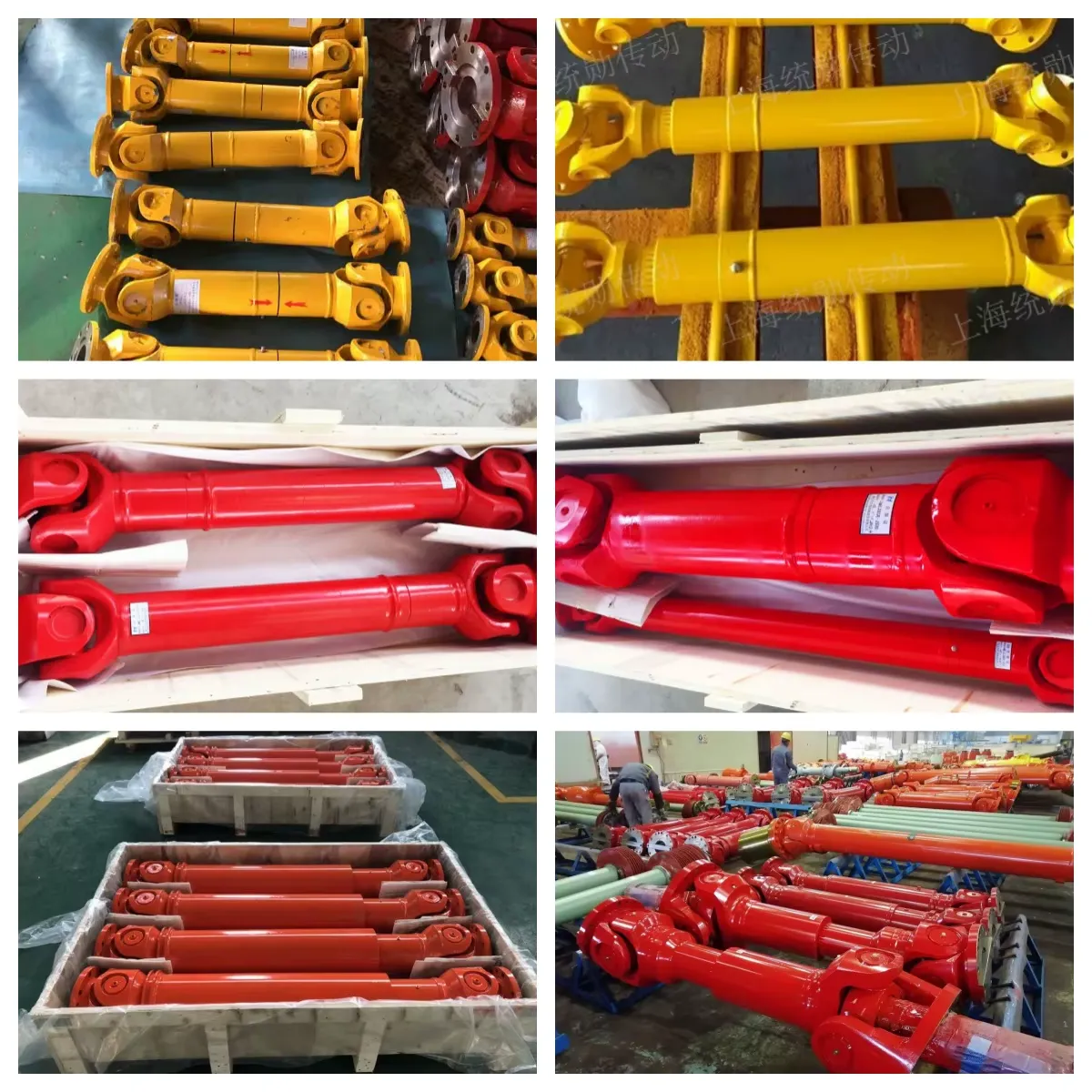

Níže uvedené fotografie jsou díly naší vlastní výroby – kovaná hlava vidlice, obrobené čelo příruby, svařovaný třmen a jehlový čep, který nese zatížení.

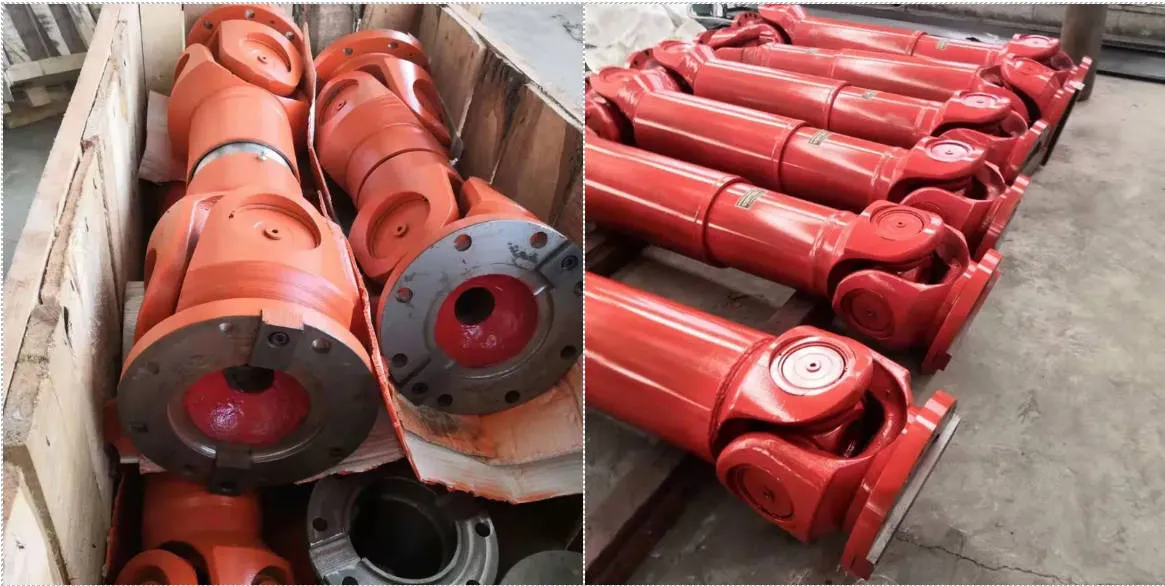

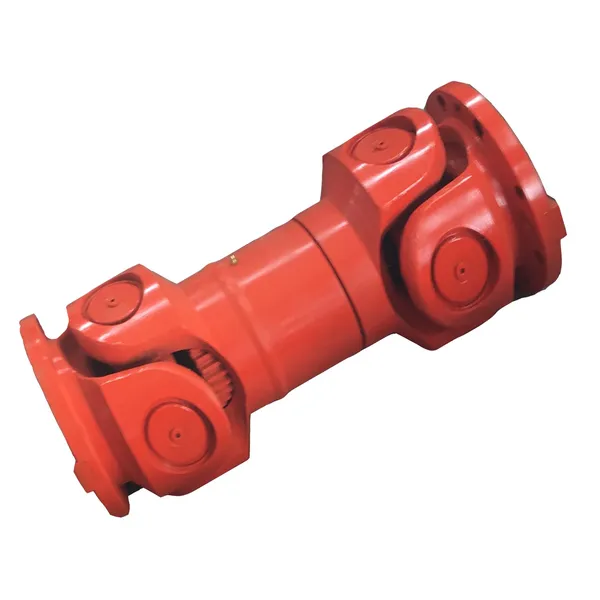

SWC-DH short flex welding type universal coupling showing forged fork head, welded yoke and needle bearing trunnion
Univerzální spojka SWC-DH s krátkým flex svařovacím typem — kovaná hlava vidlice, svařovaný třmen a čep s jehlovým ložiskem.

Jak vybrat správnou velikost SWC-DH

  1. Nejprve opravte vrtání a připojení.Ověřte průměr hřídele a drážku pro pero nebo vrtání příruby D1/D2 a rozmístění šroubů z výše uvedené tabulky. Pokud je hřídel drážkovaná nebo zkosená, řekněte nám – změní se třmen, nikoli jmenovitý krouticí moment.
  2. Porovnejte točivý moment, ne velikost.Vyberte model, jehož jmenovitý točivý moment Tn převyšuje váš maximální provozní točivý moment s vaším normálním provozním faktorem. U reverzačních nebo rázově zatížených pohonů zkontrolujte také Tf: je to mez únavy při střídavém zatížení.
  3. Změřte prostor.Řada DH existuje pro úsporu délky. Porovnejte Lmin s mezerou, kterou skutečně máte, a pamatujte, že Ls udává, jak velká část této délky je flex.
  4. Uveďte pracovní úhel.Každý model má svůj vlastní β limit (viz sloupec β). Nepřetržitý provoz pod velkým úhlem zvyšuje ekvivalentní krouticí moment na ložiskách, takže zvětšení velikosti je často levnější než předčasná porucha.
  5. Pošlete RFQ.Zahrňte model nebo výkres, množství, materiál hřídele, pracovní úhel a výstupní port. Odpovídáme pevnou cenou a dodací lhůtou – obvykle do 24 hodin.

Materiály, obrábění a kontrola kvality ve společnosti Raydafon

Třmen je vykován z 35CrMo a opracován jako integrovaná vidlicová hlava spíše než šroubovaná sestava. Tato jediná změna odstraňuje šroubové spoje, které se na kardanové hřídeli obvykle uvolňují jako první, a zvyšuje celkovou strukturální pevnost zhruba o 30–50 % ve srovnání s dělenými konstrukcemi. Příčná hřídel je z legované oceli, kalená na čepu a pochromovaná, aby odolala korozi a oděru v prašném nebo vlhkém prostředí závodu.

Každý kloub nese čtyři sady jehlových ložisek s řízenou vůlí uložení, odkud pochází nízká hlučnost a 98,6% účinnost převodu. Před expedicí zkontrolujeme rozměry díry a drážky, házení, tvrdost a smontovaný kloub; protokoly o zkouškách a materiálové certifikáty jsou vydávány s přepravními dokumenty, pokud je váš projekt vyžaduje.

SWC universal coupling manufacturing and assembly workshop at Raydafon factory
Obrábění a montáž univerzálních spojek SWC na výrobní lince Raydafon v Ningbo v Číně.

Proč kupující volí tuto spojku

  • Vysoký točivý moment v krátkém těle
  • Kompenzace nesouososti až 25°
  • Účinnost přenosu 98,6 %.
  • 30–40 dB(A) provozní hluk
  • Chromovaný křížový hřídel
  • Integrovaná hlava vidlice, žádné uvolněné šrouby
  • Továrna ISO 9001
  • OEM a vlastní vývrt k dispozici

Točivý moment bez extra délky

Jmenovité 20–250 kN·m v této řadě. Ve válcovacích stolicích, kde je axiální prostor fixován stolicí, plní DH kloub stejnou funkci jako delší spojka a odstraňuje riziko vysazení hřídele.

Životnost opotřebení měřená v letech

Jehlová ložiska, tvrzená chromovaná příčná hřídel a kovaná hlava vidlice eliminují dva způsoby selhání, které vidíme nejčastěji: opotřebení čepu a uvolněné šroubované třmeny. Týmy údržby hlásí znatelně delší intervaly mezi službami.

Konkurenční tovární cena

Třmeny a spoje montujeme ve vlastní dílně, takže mezi vámi a výrobní linkou neexistuje žádná obchodní marže – a na zakázkové otvory nebo délky se nevztahuje příplatek za nástroje.

Zpětná vazba od operátora ohledně vibrací a hluku je trvale pozitivní: se správně namontovanými a namazanými ložisky zůstává naměřená hlučnost v rozsahu 30–40 dB(A), díky čemuž je spojka vhodná pro uzavřené dílny a potravinářské nebo elektronické závody i těžký průmysl.

Aplikace

Spojky SWC-DH jsou určeny všude tam, kde krátké spojení hřídele s vysokým kroutícím momentem musí vydržet nepřetržitý provoz:

  • VálcovnyHlavní hnací a válečkové hřídele
  • Kladkostroje a jeřábyPohony bubnu, vozík a otočné zařízení
  • Hutní závodPrůběžná kolečka, nůžky, výběhové stoly
  • Těžební strojeDopravníky, drtiče, třídicí pohony
  • Stavební zařízeníMíchačky, stohovací plošiny, těžké navijáky
  • Námořní a přístavníPohony navijáků a kotvících strojů

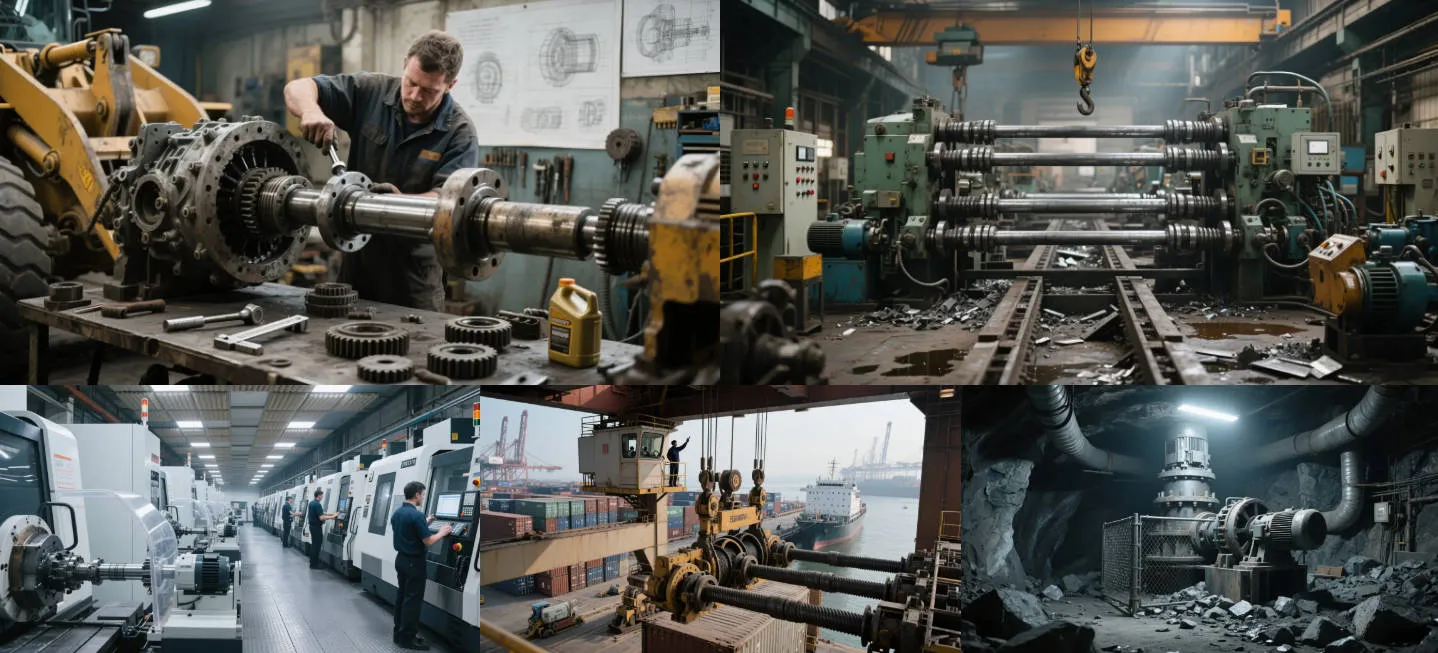

SWC-DH universal coupling installed in a heavy-duty rolling mill drive system
Univerzální kloubová spojka SWC v provozu na vysoce výkonném průmyslovém pohonu.

Pokud váš stroj není na tomto seznamu, sdělte nám aplikaci a pracovní cyklus. Pohony těžkých strojů jsou zřídka identické a spojka, která vyhovuje ocelárnám, může vyžadovat jiný vrtání, třídu vyvážení nebo specifikaci maziva pro provoz na jeřábu.

Zákaznické recenze

★★★★★

Wang LeiProjektový inženýr, Guangdong Heavy Machinery Co., Ltd.

Naše zařízení ponechává jen velmi málo místa pro díly převodovky a tato spojka se svým kompaktním designem hodí, aniž by se kolem ní cokoli přeskupovalo. Nemění ani výkon za velikost – silný, stálý točivý moment s nulovými abnormálními vibracemi po týdnech nepřetržitého provozu. Kvalita svařování je viditelně solidní, což nám dává jistotu při dlouhodobém náročném používání.

★★★★★

Zhao MingManažer nákupu, Tianjin Steel Equipment Co., Ltd.

Objednávka několika spojek SWC-DH byla jednoduchá: rychlé technické odpovědi, dodání v plánovaném termínu a balení, které dorazilo bez promáčknutí. Naši montéři uvedli, že montáž byla snadná bez speciálního nářadí. Vzhledem k ceně oproti této úrovni výkonu zůstává na našem pravidelném seznamu zakázek.

★★★★★

Liu HongŘeditel údržby, Shandong Industrial Group

Moje hlavní náklady jsou prostoje a tato spojka nikdy neklouže ani se neposouvá ani při každodenním velkém pracovním zatížení. Po měsících používání nedochází k téměř žádnému opotřebení, na rozdíl od předchozích spojek, které jsme provozovali. Sotva se ho dotýkáme – žádný častý servis, žádné neočekávané poruchy – takže to zkrátilo jak hodiny údržby, tak výdaje na náhradní díly.

Vyžádejte si cenovou nabídku na univerzální spojku SWC-DH

Pošlete nám číslo modelu nebo svůj výkres, množství a dodací port. Naši inženýři potvrdí velikost, materiál a dodací lhůtu a odpoví pevnou cenovou nabídkou do 24 hodin.
