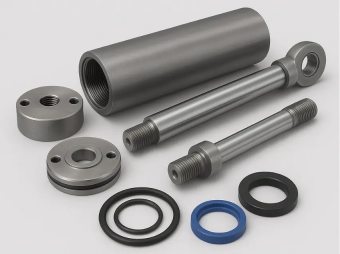

Jaké kroky je třeba dodržovat při návrhu hydraulického válce?

Za prvé, návrh tloušťky stěnyhydraulický váleczávisí na pevnosti v tahu materiálu, požadavcích na pracovní tlak, zdvihu pístu atd. Obecně platí, že hydraulické válce na severu používají třídu 35, s velkým průtokem, nízkým tlakem, tenkými stěnami a velkými písty. Na jihu se používají hlavně silnostěnné vysokotlaké lahve třídy 45 a konstrukční provedení amerického stylu. Plyn zachycený uvnitř hydraulického válce způsobuje pomalé plazení. Toho lze dosáhnout opakovaným ovládáním hydraulického válce k vytlačení plynu. V nezbytných případech mohou být v potrubí nebo na dvou komorách hydraulického válce během provozu hydraulického systému nastavena výfuková zařízení pro vytlačení plynu.

Výběr podpěr vedení hydraulického válce

Pro plazení při nízké rychlosti způsobené nerovnoměrným třením vnitřních vodicích prvků vhydraulický válec, doporučuje se upřednostnit použití kovů jako vodicích podpěr. V případě použití nekovových podpěrných kroužků je vhodné vybírat nekovové podpěrné kroužky s dobrou rozměrovou stálostí v oleji, zejména s malým koeficientem tepelné roztažnosti. Kromě toho musí být tloušťka nosného kroužku přísně kontrolována z hlediska rozměrové tolerance a rovnoměrnosti tloušťky.

Výběr těsnících kroužků

Pro problém plazení hydraulického válce při nízkých otáčkách způsobený materiálem těsnicího prvku se doporučuje upřednostnit použití kombinovaného těsnicího kroužku s polytetrafluorethylenem jako těsnícím materiálem; pokud je zvoleno břitové těsnění, doporučuje se pro těsnicí prvek použít nitrilkaučuk nebo podobné materiály, protože tyto materiály mají lepší přilnavost.

Výběr typů hydraulických válců a konstrukčních forem

Vyberte typ a konstrukční formuhydraulický válecna základě požadavků na činnost hlavního stroje; určit průběh změny zatížení hydraulického válce v každé fázi jeho zdvihu a požadovanou hodnotu výkonu na základě externích zatěžovacích sil, které nese, jako je gravitace, třecí síla pohybu vnějšího mechanismu, setrvačná síla a pracovní zatížení.

Výběr vnitřní konstrukce hydraulického válce

Na základě pracovního vytíženíhydraulický váleca zvolený pracovní tlak oleje, určit průměry pístu a pístnice; na základě rychlosti pohybu hydraulického válce, průměru pístu a pístnice určete průtok hydraulického čerpadla; vyberte materiál válce válce, vypočítejte vnější průměr; vyberte konstrukční tvar krytu válce, vypočítejte pevnost spojení mezi krytem válce a válcem válce. Nakonec podle požadavků pracovního zdvihu určete pracovní délku hydraulického válce a průměr pístnice. Obecně řečeno, pracovní délka je větší než průměr pístnice. Vzhledem ke štíhlé povaze pístnice by mělo být provedeno ověření pevnosti v podélném ohybu a výpočet stability hydraulického válce. V případě potřeby navrhněte nárazníková, odsávací a prachotěsná zařízení.
