Vývodový hřídel pro vertikální krmné mixéry Peecon
  • Vývodový hřídel pro vertikální krmné mixéry PeeconVývodový hřídel pro vertikální krmné mixéry Peecon
  • Vývodový hřídel pro vertikální krmné mixéry PeeconVývodový hřídel pro vertikální krmné mixéry Peecon

Vývodový hřídel pro vertikální krmné mixéry Peecon

Náhradní kloubové hřídele pro vertikální krmné míchačky PEECON 865, 1100, 1300 a 1500. CAT6 hlavní hřídel s konstantní rychlostí; možnosti drážkování na straně traktoru 1,375-6 (540 ot/min), 1,375-21 (1000 ot/min) a 1,750-20 (1000 ot/min); vstup na straně směšovače typicky 1,750-6. Kroutící moment spojky automatického vypínání 2 500–3 500 N·m; třmeny střižných šroubů jmenovité 2 920 N·m. Délku hřídele, velikost třmenu, kombinaci drážek a konfiguraci štítu lze upravit podle výkresu. MOQ a dodací lhůta jsou potvrzeny na objednávku, protože závisí na modelu a konfiguraci. Pošlete svůj model míchačky a drážku vývodového hřídele traktoru – potvrdíme kombinaci hnacího ústrojí a vystavíme cenovou nabídku.

Velkoobchodní náhradní hnací ústrojí · Řada vertikálních mixérů PEECON

Velkoobchodní vývodový hřídel pro vertikální míchačky krmiva PEECON — Specifikace, MOQ, přizpůsobení a dodací lhůta pro výměnu míchačky krmiva

Když selže vývodový hřídel vertikálního míchače, lis nebo míchačka se zastaví a rozhodnutí o výměně přijde na tři kontroly: který model PEECON, které drážkování na straně traktoru a jaký moment spojky může převodovka míchačky vzít. Tato stránka uvádí tyto tři položky oproti čtyřem modelům mixážních pultů v této řadě spolu s hlavní CV čísla dílů hřídele a spojky, takže si můžete ověřit specifikaci, než požádáte o cenovou nabídku.

Ceny a MOQPodle citace
Dodací lhůtaNa objednávku
PřizpůsobeníNa základě kreslení
DokumentyNA ZNAMENÍ

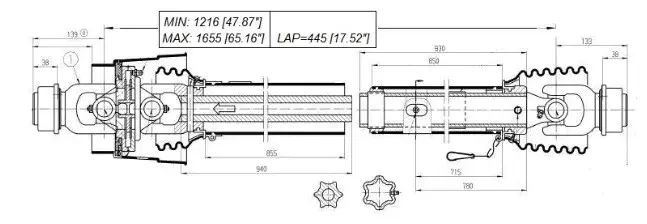

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Vertikální vývodový hřídel míchačky PEECON — kloub konstantní rychlosti CAT6 a konec spojky řady 2500.

Klíčové specifikace

  • Hlavní hřídelCAT6 konstantní rychlost
  • Traktorová drážka1,375-6 · 1,375-21 · 1,750-20
  • Vstup směšovačeTypicky 1,750-6
  • Točivý moment hřídele3 800 N·m jmenovitý / 4 200 N·m vrchol
  • Točivý moment spojky2 500 – 3 500 N·m
  • Třmen střižného šroubu2 920 N·m
  • Modely mixérů865 · 1100 · 1300 · 1500
  • Výkon traktoruMinimálně 95-200 koní
  • PřizpůsobeníDélka, třmen, drážka, štít

Model Matrix — který mixér PEECON potřebuje jaký PTO

PEECON865
  • Kapacita865 CFT
  • Šneky2
  • Min. moc95 hp
  • Hnací soustavaCV CAT6
  • SplineTraktorem
PEECON1100
  • Kapacita1100 CFT
  • Šneky2
  • Min. moc135 koní
  • Hnací soustavaCV CAT6
  • SplineTraktorem
PEECON1300
  • Kapacita1300 CFT
  • Šneky3
  • Min. moc180 koní
  • Hnací soustavaCV CAT6
  • SplineTraktorem
PEECON1500
  • Kapacita1500 CFT
  • Šneky3
  • Min. moc200 hp
  • Hnací soustavaCV CAT6
  • SplineTraktorem

Většina traktorů v tomto výkonovém rozsahu používá 1,750-20 PTO a většina PEECON mixerů v tomto rozsahu používá 1,750-6 vstup hřídel. Obě strany jsou přizpůsobeny nezávisle — strana míchačky je upevněna míchačkou, strana traktoru je fixována traktor. Před objednávkou oba potvrďte.

CAT6 hlavní hřídel s konstantní rychlostí – čísla dílů sestavy a poloviční hřídele

Kompletní sestava CV a reference poloviny hřídele pro hlavní hřídel CAT6
Výstupní hřídel traktoru Kompletní číslo dílu sestavy CV Číslo dílu hřídele CV 1/2 Číslo dílu poloviny nářadí (2500).
540 ot./min., 1,375" × 6 drážkování 392206 392206-POLOVINA 2500-PROVÁDĚNÍ-POLOVINA
1000 ot./min., 1,375" × 21 drážkování 392221 392221-POLOVINA 2500-PROVÁDĚNÍ-POLOVINA
1000 ot./min., 1,750" × 20 drážkování 392220 392220-POLOVINA 2500-PROVÁDĚNÍ-POLOVINA

Kompletní sestava CV se dodává se spojem předem namazaným. Pokud potřebujete vyměnit pouze jednu polovinu, poloosu číslo dílu je to, které si objednáte. Polovina nářadí je sdílená pro všechny tři varianty na straně traktoru.

Výběr spojky a třmenu — jmenovité krouticí momenty a čísla dílů

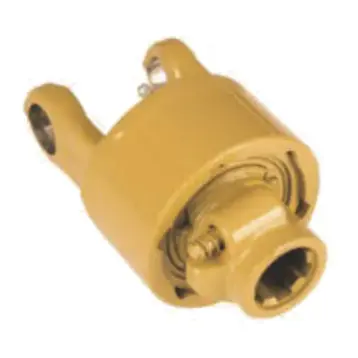

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Automatická vypínací spojka řady 2500 — tělesa K64 a K64/24.
Automatické vypínací spojky řady 2500
Číslo dílu Model Průměr Splines Točivý moment
134467 K64/24 1.750 20 3 500 N·m
LAF20250MDAL67 K64 1.750 20 2 500 N·m
135416 K64/24 1.375 6 2 700 N·m
135362 K64/24 1.750 6 2 700 N·m
135986 K64/24 1.750 20 2 700 N·m

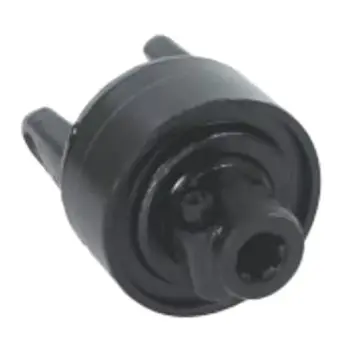

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Třmeny střižných šroubů řady 2500 — těla KB61, KB61/2 a BTL.
Třmeny střižných šroubů řady 2500
Číslo dílu Model Průměr Splines Točivý moment
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2 920 N·m
355272 KB61/2 1.375 6 2 920 N·m
4250104 KB61/2 1.375 6 2 920 N·m
BTL67205610A BTL 1.750 20 2 920 N·m
4250105 KB61/2 1.750 20 2 920 N·m
BTL67345610A KB61 1.750 6 2 920 N·m
338427 KB61/2 1.750 6 2 920 N·m
392340 KB61/2 1,9375 RD klíč 0,50 —

Dvě rodiny spojek nejsou v provozu zaměnitelné. Spojky s automatickým vypínáním se po prokluzu znovu zapnou, takže Vyhovují směšovačům, které se při spouštění setkávají s občasným přetížením. Třmeny střižných šroubů obětují šroub při přetížení a je třeba je znovu zašroubovat, než se mixér znovu spustí, takže se hodí pro mixéry, kde se zlomený šroub snáze vymění než přehřátá spojková sada. Kompletní reference pro širší sortiment je naVývodový hřídel pro krmné míchačkystrana.

Detail specifikace — hřídel, kloub a štít

Hřídel a kloub

Hlavní hřídel
CAT6 konstantní rychlost
Materiál hřídele
Kalená legovaná ocel, broušená
Průměr hřídele
φ62 mm
Kloubový úhel
±45°
Ložisko
Čtyřkulový válec
Jmenovitý točivý moment
3 800 N·m
Špičkový točivý moment
4 200 N·m
Rozsah rychlosti
540 – 1000 ot./min

Těsnění a ochrana

Materiál těsnění
Hydrogenovaný nitrilový kaučuk
Teplota těsnění rozsah
−45 °C až 130 °C
Protiprachový kryt
Tříbřitá se spirálovou drážkou pro třísky
Štít
Plné pokrytí, rychlé připojení
Výkon traktoru
80-220 koní
Kompatibilita mixéru
PEECON, KUHN (20 m³ a více)
Přizpůsobení
Délka, třmen, drážka, štít
Dokumentace
Dodáváno na vyžádání

Výše uvedené specifikace odrážejí současnou výrobu. Pro nestandardní délku hřídele nebo velikost třmenu je kreslení vládne. Širší sortiment pro další značky míchaček krmiva, včetněŠpičkové míchačky krmiva, je uvedené na stránce kategorie a odpovídajícípřevodovka míchačky krmivaje na samostatné stránce.

Jak je objednávka potvrzena

Pošlete model a spline

Uveďte model míchačky PEECON (865 / 1100 / 1300 / 1500) a velikost vývodového hřídele traktoru.

Potvrďte hnací ústrojí

Vrátíme odpovídající sestavu CV, rodinu spojky a kombinaci čísla dílu.

Kresba a citace

Pro zakázkové délky nebo třmeny je před výrobou vystaven výkres. Nabídka uvádí MOQ a dodací lhůtu pro potvrzenou konfiguraci.

Výroba a expedice

Standardní šachty se pohybují podle potvrzeného plánu; vlastní hřídele se pohybují po schválení výkresu.

MOQ a dodací lhůta jsou uvedeny na objednávku, protože závisí na modelu, kombinaci drážek a zda hřídel je standardní nebo vyrobená na výkres. Nic na této stránce nezavazuje k pevnému číslu, které by neplatilo pro a jiná konfigurace. TheRozsah vývodového hřídelestránku uvádí další kategorie zemědělství.

Často kladené otázky

Které modely směšovačů PEECON pokrývá tento vývodový hřídel?

865, 1100, 1300 a 1500. Minimální výkon traktoru pro každý z nich je 95 hp, 135 hp, 180 hp a 200 hp, jak je uvedeno v modelové matici výše. Všechny čtyři pohánějí hlavní hřídel s konstantní rychlostí CAT6.

Jaké drážkování se používá na straně traktoru a na straně míchačky?

Většina traktorů v této řadě používá 1.750-20 drážkování a většina míchaček používá 1.750-6 vstupní hřídel. K dispozici jsou také možnosti 1,375-6 (540 ot./min) a 1,375-21 (1000 ot./min.) na straně traktoru. Strana traktoru a strana mixéru jsou vzájemně sladěny – před objednávkou potvrďte obě strany.

Jaký je jmenovitý točivý moment hřídele a spojky?

Hlavní hřídel CAT6 je dimenzován na 3 800 N·m nepřetržitý a 4 200 N·m okamžitý vrchol. Spojky s automatickým vypínáním v řadě 2500 mají rozsah od 2 500 N·m do 3 500 N·m. Třmeny střižných šroubů jsou dimenzovány na 2 920 N·m.

Můžete dodat nestandardní délku hřídele nebo třmenu?

Ano. Délku hřídele, velikost třmenu, kombinaci drážek a konfiguraci štítu lze upravit podle výkresu. Zašlete rozměry stávající šachty, případně náčrt s vyznačenými středy kloubů a my Vám potvrdíme proveditelnost.

Jaké jsou MOQ a dodací lhůta?

MOQ a dodací lhůta jsou potvrzeny na objednávku. Závisí na modelu, kombinaci drážkování a na tom, zda je hřídel standardní nebo vyrobená podle výkresu. Pošlete svůj model míchačky a drážku vývodového hřídele traktoru a my vám vystavíme cenovou nabídku s MOQ a dodací lhůtou pro tuto konfiguraci.

Vyžádejte si cenovou nabídku pro váš mixér PEECON

Pošlete svůj model míchačky PEECON (865 / 1100 / 1300 / 1500) a velikost vývodového hřídele traktoru (1.375-6, 1.375-21 popř. 1,750-20). Potvrdíme kombinaci hnacího ústrojí a číslo dílu a vystavíme cenovou nabídku s MOQ a dodací lhůtou pro tu konfiguraci. Vlastní délky a třmeny jsou uvedeny proti výkresu.
