Proč je hydraulický zdvihací válec páteří zdvihacího zařízení?

Na staveništi zvedá masivní hydraulický jeřáb 20tunový ocelový nosník na vrchol výškové budovy. Ve skladu zvedne vysokozdvižný vozík paletu zboží do třetí úrovně regálu. V loděnici zvedá systém synchronizačního výtahu celé plavidlo za účelem údržby. Tyto zdánlivě odlišné operace sdílejí jeden společný prvek: všechny spoléhají na hydraulický zvedací válec, který převádí výkon kapaliny na lineární pohyb. TheHydraulický zvedací válecnení pouhou součástí; je to mechanický sval, který přeměňuje hydraulický tlak na řízenou sílu potřebnou ke zvedání, spouštění a umístění břemen. Bez něj by moderní zdvihací zařízení, jak je známe, neexistovalo.

Proč je tedy hydraulický zdvihací válec považován za páteř zdvihacího zařízení? Odpověď spočívá v jeho jedinečné kombinaci hustoty síly, přesnosti ovládání a spolehlivosti. Hydraulický válec může generovat obrovskou sílu z relativně malého balení, daleko přesahující to, co může dosáhnout elektrický pohon nebo pneumatický systém při stejné velikosti. Lze jej ovládat s milimetrovou přesností, což umožňuje plynulé zrychlování a zpomalování. A může být navržen tak, aby vydržel nejnáročnější prostředí, od arktického chladu po pouštní horko, od korozivní mořské atmosféry po výbušné průmyslové zóny. Tento článek prozkoumá technické principy, technické specifikace a aplikační požadavky, díky kterým je hydraulický zdvihací válec nepostradatelný ve zdvihacích zařízeních. NaRaydafon Technology Group Co., Limited, naše továrna vyrábí hydraulické zvedací válce již více než dvě desetiletí a naše návrhy jsme vylepšili tak, aby poskytovaly výkon a spolehlivost, kterou naši zákazníci požadují.

Obsah

• 1. Co je hydraulický zdvihací válec a jak generuje sílu?
• 2. Proč je hustota síly rozhodujícím faktorem při návrhu zdvihacích zařízení?
• 3. Jak Precision Control definuje bezpečné a efektivní zvedání?
• 4. Jaké jsou klíčové technické specifikace našeho hydraulického zvedacího válce?
• 5. Jak určuje aplikační inženýrství výběr válce?
• 6. Často kladené otázky (FAQ)
• 7. Závěr

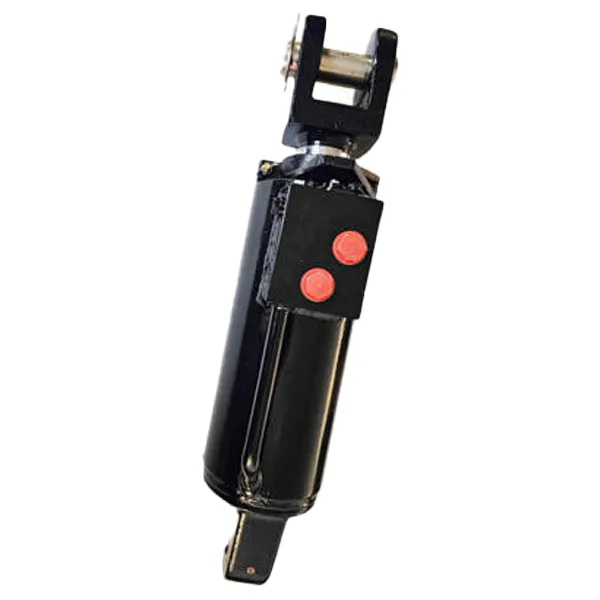

1. Co je hydraulický zdvihací válec a jak generuje sílu?

Hydraulický zdvihací válec je mechanický pohon, který převádí hydraulický tlak na lineární sílu a pohyb. Skládá se z válcového válce, pístu, pístnice a těsnících prvků. Hydraulická kapalina se čerpá do válce pod tlakem, tlačí na píst a způsobuje vysunutí tyče. Když se kapalina uvolní, tyč se zatáhne, buď pod tíhou zátěže nebo pomocí vratné pružiny. Síla generovaná válcem je určena hydraulickým tlakem a účinnou plochou pístu. Vztah je vyjádřen vzorcem F = P × A, kde F je síla, P je tlak a A je plocha pístu. Tento jednoduchý vztah je základem všech hydraulických zvedacích systémů.

Abyste pochopili praktické důsledky tohoto vzorce, zvažte hydraulický zdvihací válec s průměrem pístu 100 mm. Efektivní plocha je přibližně 7 854 mm². Při provozním tlaku 200 barů (20 N/mm²) válec vyvine sílu 157 080 N, tedy přibližně 16 tun. Tuto sílu vytváří válec, který váží pouze zlomek nákladu, který dokáže zvednout. Tato mimořádná hustota síly je hlavním důvodem, proč jsou hydraulické systémy upřednostňovány pro zdvihací aplikace. Žádná jiná technologie lineárního pohonu – elektrická, pneumatická nebo mechanická – se nemůže vyrovnat poměru síly k velikosti hydraulického zvedacího válce.

Konstrukce hydraulického zvedacího válce je navržena tak, aby vydržela nesmírné vnitřní tlaky potřebné k vytvoření těchto sil. Hlaveň je obvykle vyrobena z bezešvé ocelové trubky, broušené na přesný vnitřní průměr a povrchovou úpravu. Pístní tyč je vyrobena z vysoce pevné oceli, často pochromovaná, aby odolala korozi a opotřebení. Těsnění jsou vyrobena z polyuretanu nebo nitrilkaučuku, vybraného pro jejich kompatibilitu s hydraulickou kapalinou a odolnost vůči vysokým teplotám. Koncové uzávěry jsou našroubovány nebo přivařeny k válci a mají otvory pro hydraulickou kapalinu. V Raydafonu naše továrna vyrábí hydraulické zdvihací válce s průměrem hlavně od 40 mm do 500 mm, schopné generovat síly od 5 tun do více než 500 tun. Níže uvedená tabulka shrnuje klíčové komponenty a jejich funkce.

Výběr materiálů a přesnost výrobního procesu určují výkon a životnost hydraulického zvedacího válce. Válec se špatně vybroušeným válcem bude vnitřně prosakovat, což snižuje účinnost a generuje teplo. Válec s nedostatečně pochromovanou tyčí bude korodovat, poškodí těsnění a způsobí vnější netěsnosti. V naší továrně dodržujeme přísné tolerance a používáme pouze vysoce kvalitní materiály, abychom zajistili, že naše hydraulické zvedací válce budou poskytovat spolehlivý výkon po celou dobu své životnosti.

2. Proč je hustota síly rozhodujícím faktorem při návrhu zdvihacích zařízení?

Hustota síly je množství síly, kterou může zařízení vyvinout na jednotku své vlastní hmotnosti nebo objemu. Je to jediný nejdůležitější faktor při návrhu zdvihacího zařízení. Příliš těžký jeřáb nemůže zvednout zamýšlený náklad, protože se musí nejprve zvednout sám. Příliš objemný vysokozdvižný vozík nemůže manévrovat v těsných skladových uličkách. Příliš velký hydraulický zdvihový systém nelze integrovat do zařízení. Hydraulický zdvihací válec nabízí nejvyšší hustotu síly ze všech technologií lineárního pohonu, což z něj činí jedinou praktickou volbu pro aplikace těžkého zvedání.

Abyste ocenili výhodu hustoty hydraulické síly, porovnejte hydraulický zdvihací válec s elektrickým lineárním pohonem. Typický elektrický pohon se zdvihem 100 mm a jmenovitou silou 10 kN (1 tuna) váží přibližně 15-20 kg. Hydraulický zdvihací válec se stejným zdvihem a jmenovitou silou váží přibližně 5-8 kg. Hydraulický válec je při stejné síle dvakrát až třikrát lehčí. Když se požadavek na sílu zvýší na 100 kN (10 tun), elektrický pohon se stane neprakticky velkým a těžkým, zatímco hydraulický válec zůstane kompaktní. To je důvod, proč jsou elektrické pohony omezeny na lehké aplikace, zatímco hydraulické válce dominují při zvedání těžkých břemen.

Hustotu síly hydraulického zvedacího válce lze dále zvýšit zvýšením provozního tlaku. Moderní hydraulické systémy pracují při tlacích až 350 barů a některé specializované systémy pracují při tlaku 700 barů. Při tlaku 700 barů generuje válec se 100mm pístem sílu 550 kN (55 tun), přitom samotný válec váží méně než 50 kg. Tato mimořádná hustota síly umožňuje konstrukci kompaktního, výkonného zvedacího zařízení, které lze přepravovat a provozovat v prostředí s omezeným prostorem. Níže uvedená tabulka porovnává hustotu síly různých technologií pohonů.

Ve společnosti Raydafon Technology Group Co., Limited navrhujeme naše hydraulické zvedací válce tak, aby maximalizovaly hustotu síly, aniž by byla ohrožena bezpečnost nebo životnost. Používáme vysokopevnostní oceli a pokročilé technologie těsnění, abychom zajistili, že naše lahve mohou pracovat při tlacích až 700 barů. Naše továrna také nabízí vlastní návrhy pro aplikace, které vyžadují optimální rovnováhu síly, velikosti a hmotnosti. Hustota síly hydraulického zvedacího válce je důvodem, proč je páteří zvedacího zařízení.

3. Jak Precision Control definuje bezpečné a efektivní zvedání?

Generování síly je jen polovina příběhu. Hydraulický zdvihací válec musí také přesně ovládat tuto sílu. U zdvihacích zařízení může být nekontrolovaný pohyb katastrofální. Jeřáb, který sníží náklad příliš rychle, může způsobit rozhoupání nákladu a potenciálně narazit na pracovníky nebo konstrukce. Vysokozdvižný vozík, který zvedne vidlice příliš prudce, může destabilizovat náklad a způsobit jeho pád. Zvedací plošina, která se nezastaví ve správné výšce, může způsobit zranění personálu. Přesné ovládání hydraulického zvedacího válce je proto stejně důležité jako jeho schopnost generovat sílu.

Přesného ovládání v hydraulickém zvedacím válci je dosaženo kombinací konstrukce hydraulického okruhu, technologie ventilů a konstrukce válce. Hydraulický okruh řídí tok kapaliny do a z válce. Proporcionální ventily a servoventily umožňují plynulou a plynulou regulaci otáček válce. Konstrukce válce – včetně odpružení na konci zdvihu – zabraňuje rázovému zatížení, když válec dosáhne svého limitu. Povrchová úprava tyče a design těsnění minimalizují prokluzování a zajišťují hladký pohyb i při velmi nízkých rychlostech. Níže uvedená tabulka uvádí klíčové prvky přesného ovládání hydraulického zvedacího válce.

Přesné ovládání hydraulického zvedacího válce je zvláště důležité v aplikacích, jako jsou letecké pracovní plošiny, kde musí být plošina umístěna přesně v požadované výšce a musí tam být držena bez posunu. To je také důležité v synchronizovaných zvedacích systémech, kde se musí více válců pohybovat v dokonalé souhře, aby zvedly velký, nevyvážený náklad. V Raydafonu naše továrna navrhuje hydraulické zvedací válce s precizně zpracovanými součástmi a pokročilými těsnicími systémy, aby poskytovaly řídicí výkon, který tyto aplikace vyžadují. Také úzce spolupracujeme s našimi zákazníky na optimalizaci výběru hydraulického okruhu a ventilů pro jejich konkrétní zvedací zařízení.

4. Jaké jsou klíčové technické specifikace našeho hydraulického zvedacího válce?

Výkon hydraulického zvedacího válce je definován souborem klíčových technických specifikací. Tyto specifikace umožňují inženýrům vybrat správný válec pro jejich aplikaci a předvídat jeho výkon. Nejdůležitější specifikace jsou průměr vrtání, průměr tyče, délka zdvihu, provozní tlak a typ montáže. Tyto parametry určují sílu, rychlost a obálku válce. Ve společnosti Raydafon Technology Group Co., Limited vyrábíme hydraulické zvedací válce v celé řadě specifikací a můžeme přizpůsobit jakýkoli parametr tak, aby vyhovoval specifickým požadavkům aplikace.

Níže uvedená tabulka poskytuje souhrn standardních specifikací pro naši produktovou řadu Hydraulické zvedací válce.

Kromě těchto standardních specifikací naše továrna nabízí řadu možností a příslušenství pro naše hydraulické zvedací válce. Patří mezi ně integrované ventily pro udržení zátěže, snímače polohy a ložiska na konci tyče. Poskytujeme také zakázkové nátěry a materiály pro extrémní prostředí, jako jsou námořní nebo offshore aplikace. Každý hydraulický zvedací válec, který vyrábíme, je testován, abychom ověřili jeho výkon a integritu. Provádíme statické tlakové zkoušky, dynamické cyklické zkoušky a zkoušky těsnosti, abychom zajistili, že válec splňuje požadované normy. Náš závazek ke kvalitě a přesnosti je to, co dělá z našich hydraulických zvedacích válců páteř zdvihacích zařízení po celém světě.

5. Jak určuje aplikační inženýrství výběr válce?

Výběr správného hydraulického zvedacího válce pro konkrétní aplikaci zvedání není jen otázkou výběru největšího nebo nejvýkonnějšího modelu. Vyžaduje pečlivou analýzu požadavků aplikace, včetně zatížení, profilu pohybu, prostředí a dostupného prostoru. Proces výběru zahrnuje řadu technických výpočtů a rozhodnutí o návrhu. Níže jsou uvedeny klíčové faktory, které je třeba vzít v úvahu.

Analýza zatížení:Prvním krokem je stanovení maximální zátěže, kterou musí válec zvednout. To zahrnuje hmotnost užitečného zatížení, hmotnost zvedací konstrukce a jakékoli dynamické síly způsobené zrychlením nebo nárazem. K zohlednění nejistot a podmínek přetížení se pak použije bezpečnostní faktor. Požadovaná síla určuje průměr otvoru a provozní tlak.

Pohybový profil:Pohybový profil definuje, jak se musí náklad pohybovat. Potřebuje se pohybovat rychle nebo pomalu? Musí se zastavit na přesných pozicích? Potřebuje při zatížení držet svou pozici? Odpovědi na tyto otázky určují požadovaný průtok, typ ventilu a potřebu zařízení pro uchycení zátěže.

Podmínky prostředí:Prostředí, ve kterém válec pracuje, ovlivňuje výběr materiálů a těsnění. Láhev pracující v korozivním prostředí vyžaduje nerezovou ocel nebo speciální nátěry. Válec pracující v extrémních teplotách vyžaduje speciální těsnění a kapaliny. Tlaková láhev pracující v prašném prostředí vyžaduje stěrače a ochranné boty.

Prostorová omezení:Dostupný prostor určuje typ upevnění a celkové rozměry válce. V některých aplikacích je vyžadován kompaktní válec s krátkým zdvihem. V jiných je potřeba válec s dlouhým zdvihem s velkým vrtáním. Typ upevnění musí být kompatibilní s konstrukcí, ke které je válec připevněn.

Níže uvedená tabulka shrnuje klíčová kritéria výběru pro hydraulický zdvihací válec.

Ve společnosti Raydafon náš technický tým úzce spolupracuje se zákazníky na výběru optimálního hydraulického zvedacího válce pro jejich aplikaci. Poskytujeme podrobnou technickou podporu, včetně výpočtů sil, analýzy pohybu a výběru materiálu. Naše továrna také nabízí zakázkové návrhy pro aplikace, které vyžadují nestandardní řešení. Spojením našich technických znalostí s našimi výrobními schopnostmi zajišťujeme, že každý hydraulický zvedací válec, který dodáváme, splňuje specifické potřeby zvedacího zařízení, které bude pohánět.

6. Často kladené otázky (FAQ)

Otázka 1: Jaká je typická životnost hydraulického zvedacího válce?

Odpověď: Životnost hydraulického zvedacího válce závisí na provozních podmínkách a údržbě. Za normálních podmínek a při správné údržbě může vysoce kvalitní hydraulický zvedací válec vydržet 10-15 let nebo více. Primárním předmětem opotřebení jsou těsnění, která lze vyměnit při běžné generální opravě. Ve společnosti Raydafon Technology Group Co., Limited navrhujeme naše tlakové láhve pro minimálně 1 milion cyklů a poskytujeme pokyny pro údržbu, abychom našim zákazníkům pomohli maximalizovat životnost jejich tlakových láhví.

Otázka 2: Jak poznám, že můj hydraulický zvedací válec potřebuje vyměnit nebo opravit?

Odpověď: Známky, že hydraulický zvedací válec vyžaduje pozornost, zahrnují vnější netěsnosti, ztrátu zvedací síly, neobvyklý hluk během provozu a unášení pod zatížením. V mnoha případech lze válec opravit výměnou těsnění. Pokud je hlaveň nebo tyč poškozena, může být nutné válec vyměnit. Naše továrna nabízí opravy a generální opravy hydraulických zvedacích válců a můžeme vám poradit, zda je oprava nebo výměna cenově výhodnější možností.

Otázka 3: Jaký je rozdíl mezi jednočinným a dvojčinným hydraulickým zvedacím válcem?

Odpověď: Jednočinný hydraulický zvedací válec používá hydraulický tlak k vysouvání tyče a spoléhá na gravitaci nebo vratnou pružinu, aby ji zatáhla. Dvojčinný válec využívá hydraulický tlak k vysouvání a zatahování tyče. Jednočinné válce jsou jednodušší a levnější a používají se v aplikacích, kde zatížení může válec zatahovat. Dvojčinné válce se používají v aplikacích, kde je vyžadováno řízené zatahování, nebo kde zátěž neposkytuje dostatečnou sílu k zatažení válce.

Otázka 4: Může být hydraulický zdvihací válec používán ve svislé poloze?

Odpověď: Ano, hydraulický zdvihací válec lze použít v jakékoli orientaci, včetně vertikální, horizontální nebo nakloněné. Orientaci je přizpůsobena konstrukce válce včetně uložení a uspořádání těsnění. Při vertikální aplikaci je třeba při návrhu hydraulického okruhu a nosných zařízení zohlednit hmotnost tyče a břemene. Náš technický tým může poskytnout konkrétní doporučení pro vertikální aplikace.

Otázka 5: Jaká údržba je vyžadována u hydraulického zvedacího válce?

Odpověď: Požadavky na údržbu hydraulického zvedacího válce zahrnují pravidelnou kontrolu těsnosti, kontrolu hladiny a stavu hydraulické kapaliny a výměnu těsnění v doporučených intervalech. Tyč by měla být udržována čistá a bez nečistot. Hydraulická kapalina by měla být pravidelně filtrována a testována. Naše továrna poskytuje podrobnou příručku údržby s každým hydraulickým zvedacím válcem a našim zákazníkům nabízíme školení údržby.

7. Závěr

Hydraulický zdvihací válec je páteří zdvihacího zařízení, protože poskytuje hustotu síly, přesnost ovládání a spolehlivost, které se žádná jiná technologie nevyrovná. Od největšího stavebního jeřábu až po nejmenší nůžkový zdvih, hydraulický zdvihací válec je komponenta, která přeměňuje hydraulickou sílu na řízený pohyb, který zvedá, umísťuje a drží břemena. Jeho schopnost generovat obrovskou sílu z kompaktního balení, ovládat tuto sílu s milimetrovou přesností a spolehlivě fungovat v nejnáročnějších prostředích z něj činí nepostradatelný v moderním průmyslu.

Ve společnosti Raydafon Technology Group Co., Limited naše továrna vyrábí hydraulické zvedací válce již více než dvě desetiletí. Máme technické znalosti, výrobní kapacity a systémy kvality, abychom mohli dodávat tlakové láhve, které splňují ty nejnáročnější požadavky. Ať už navrhujete nový zvedací systém nebo udržujete stávající, zveme vás, abyste nás kontaktovali a probrali vaše specifické potřeby. Náš tým je připraven vám pomoci s výběrem optimálního hydraulického zvedacího válce pro vaši aplikaci.

Kontaktujte Raydafon Technology Group Co., Limited ještě dnesprodiskutujte vaše požadavky na hydraulický zdvihací válec a zjistěte, jak mohou naše válce pohánět vaše zdvihací zařízení.
