Proč je délka zdvihu kritická při výběru hydraulického válce?

Při výběru hydraulického válce pro jakékoli náročné použití – ať už jde o stavební stroje, zemědělské stroje nebo průmyslovou automatizaci – je jeden parametr nad ostatními v diktování výkonu, bezpečnosti a dlouhé životnosti:délka zdvihu. Délka zdvihu určuje nejen to, jak daleko se může válec vysunout nebo zasunout, ale také ovlivňuje montážní konfiguraci, odolnost proti vybočení tyče, životnost těsnění a celkovou stabilitu systému. Volba nesprávné délky zdvihu může vést ke katastrofálnímu mechanickému selhání, nákladným prostojům nebo neefektivnímu provozu. V tomto komplexním průvodci využíváme dvě desetiletí zkušeností v oboru, abychom vysvětlili, proč je délka zdvihu základním kamenem výběru hydraulického válce a jak učinit informované rozhodnutí přizpůsobené přesně vašim potřebám.

Jako lídr v oblasti řešení fluidního napájeníRaydafon Technology Group Co., Limitedzkonstruoval a dodal tisíce zakázkovýchHydraulický válecjednotek po celém světě. Naše továrna dodržuje přísné normy ISO a zajišťuje, že zdvih každého válce je optimalizován pro skutečné podmínky. Ať už vyměňujete stávající jednotku nebo navrhujete nový systém, pochopení kritické povahy délky zdvihu vám ušetří problémy s výkonem a neočekávanými náklady na opravy. Pojďme se ponořit hluboko do mechaniky, parametrů a praktických úvah, pro které je délka zdvihu rozhodujícím faktorem.

Co definuje délku zdvihu a proč určuje výkon hydraulického válce?

Délka zdvihu je celková vzdálenost, kterou pístnice urazí z plně zatažené (zavřené) do plně vysunuté (otevřené) polohy. I když se definice zdá být přímočará, její dopad se šíří všemi provozními aspekty aHydraulický válec. Za 20 let práce s těžkými stroji a vlastními ovládacími systémy jsem byl svědkem bezpočtu scénářů, kdy zdánlivě malý nesoulad v délce zdvihu způsobil velké selhání. NaRaydafon Technology Group Co., LimitedNáš inženýrský tým považuje délku zdvihu za centrální sloupek, kolem kterého je navržen celý válec. Níže rozebereme, proč je tento parametr nesmlouvavý.

Za prvé, délka zdvihu přímo určuje použitelný rozsah pohybu. Pokud je zdvih příliš krátký, zařízení nemůže dosáhnout požadovaných poloh; pokud je příliš dlouhý, vede k nadměrnému pohybu, potenciálním vnitřním kolizím a zvýšenému riziku vybočení tyče při stlačení. Navíc délka zdvihu ovlivňuje dynamiku těsnění. Delší zdvihy vyžadují přesnější vyrovnání, aby se zabránilo nerovnoměrnému opotřebení těsnění pístu a ložisek ojnice. Naše továrna zdokumentovala, že válce s optimalizovanými poměry zdvihu a vrtání vykazují o 40 % delší životnost těsnění ve srovnání s běžně dostupnými nesourodými jednotkami.

Kritické faktory propojené s délkou zdvihu

• Práh vzpěru tyče:Čím delší je zdvih, tím vyšší je pravděpodobnost selhání zatížení sloupu. Inženýři musí vypočítat Eulerovo kritické zatížení na základě délky zdvihu, průměru tyče a stylu montáže.
• Integrita těsnění:Prodloužené zdvihy zvyšují kontaktní dráhu mezi tyčí a těsněním. Naše továrna používá pokročilá polyuretanová těsnění, která vyhovují delším zdvihům při zachování nulové netěsnosti při vysokých cyklech.
• Délka vedení a ložiska:Delší zdvihy vyžadují delší dosedací plochy, aby se zabránilo poškození válce bočními silami.Raydafon Technology Group Co., Limitedobsahuje odolné kryty ložisek, které zvládnou zdvihy až do 3000 mm bez vychýlení.
• Montážní prostorová omezení:Délka tahu určuje staženou a vysunutou délku. Mnoho klientů přehlíží, že zasunutá délka se musí vejít do rámů stroje. Náš konstrukční tým vždy provádí 3D kontroly kolizí.

Z hlediska výkonu zajišťuje správná délka zdvihu, že hydraulický válec pracuje v určeném tlakovém rozsahu. Předimenzovaný zdvih může přinést dodatečný objem hydraulické kapaliny a zkrátit dobu odezvy systému. Naopak poddimenzovaný zdvih si vynucuje mechanická omezení. U vysokocyklových aplikací, jako jsou ohraňovací lisy nebo manipulace s materiálem, délka zdvihu dokonce ovlivňuje energetickou účinnost. Například o 50 mm delší zdvih, než je požadováno, by mohl prodloužit dobu cyklu o 15 %, což má přímý dopad na produktivitu. Proto před specifikováním válce uRaydafon Technology Group Co., Limitedvždy mapujte celý kinematický profil stroje tak, aby přesně odpovídal délce zdvihu.

Jak délka zdvihu ovlivňuje montážní stabilitu a odolnost proti vzpěru?

Stabilita montáže je často nejvíce podceňovaným důsledkem nesprávného výpočtu délky zdvihu. Způsob montáže hydraulického válce – ať už se jedná o vidlici, čep, přírubu nebo oko – spolupracuje s prodlouženou délkou zdvihu a vytváří momenty a boční zatížení. V testovací laboratoři naší továrny jsme porovnávali válce se stejným vrtáním, ale rozdílným zdvihem za podmínek bočního zatížení. Výsledky konzistentně ukazují, že jak se délka zdvihu prodlužuje nad doporučený poměr (poměr zdvihu k vrtání > 8:1 u standardních válců se spojovací tyčí), válec se stává náchylnější k vybočení a selhání montáže. Prozkoumejme tento vztah podrobně.

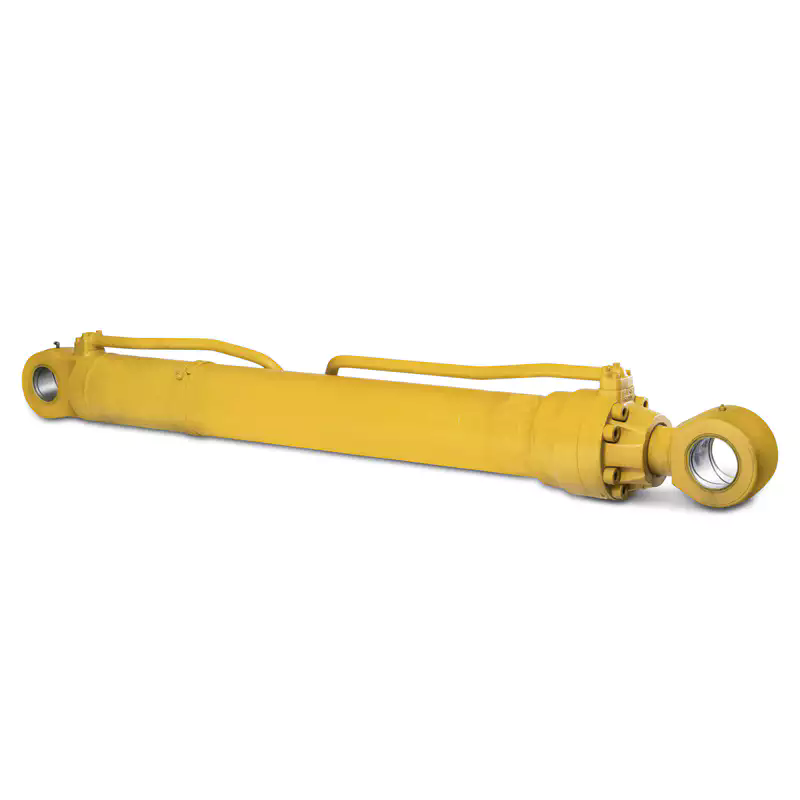

Když se válec vysouvá, délka nepodepřené tyče roste, takže působí jako sloup pod tlakovou silou. Pokud je délka zdvihu vzhledem k průměru tyče příliš velká, může i mírné zatížení způsobit trvalé ohnutí nebo katastrofické zlomení. To je důvodRaydafon Technology Group Co., Limitedvždy doporučuje vypočítat kritické vzpěrné zatížení pomocí průmyslových vzorců. U mobilních aplikací, jako jsou sklápěče nebo rypadla, kde je běžné rázové zatížení, často zvětšujeme průměr tyče nebo zabudováváme dorazové trubky, abychom efektivně zkrátili nepodepřené délky beze změny délky zdvihu.

Klíčové parametry stability ovlivněné délkou zdvihu

• Síla sloupce:Eulerův vzorec pro vzpěr (Pcr = π²EI / (KL)²) ukazuje, že kritické zatížení klesá s druhou mocninou délky zdvihu. Zvýšení zdvihu o 20 % snižuje odolnost proti vzpěru o zhruba 30 %.
• Koncentrace montážního napětí:Dlouhé zdvihy zesilují pákové síly na montážní konzoly, čepy a šrouby. Naše továrna používá analýzu konečných prvků (FEA) ke zpevnění montážních bodů, když zdvih přesáhne 1,5 metru.
• Průhyb při zatížení:Prodloužené zdvihy vedou k vyššímu vychýlení pístnice, zrychlení opotřebení těsnění a způsobení nerovnoměrného vyrovnání pístu. Řešíme to použitím indukčně kalených chromovaných tyčí, které odolávají ohybu.
• Přesnost vedení:U válců s dlouhým zdvihem náš výrobní proces zahrnuje extra dlouhá bronzová ložiska pro rovnoměrné rozložení radiálního zatížení. Tato filozofie designu je standardní pro všechnyHydraulický válecmodely, které vyrábíme.

Z praktického hlediska náš tým nahradil řadu konkurenčních válců, které selhaly kvůli vybočení při délkách zdvihu pouhých 800 mm, ale poddimenzovanými tyčemi. V jednom projektu pro zhutňovač odpadu jsme zkonstruovali válec s délkou zdvihu 1800 mm, s použitím průměru tyče 100 mm a speciální dorazové trubky ke snížení nepodepřené délky. Výsledkem bylo 300% zvýšení životnosti ve srovnání s předchozími jednotkami. To demonstruje, že délka zdvihu není jen rozměrová specifikace, ale bezpečnostní kritické technické rozhodnutí. Pro jakoukoli náročnou instalaci, konzultace s odborníky jakoRaydafon Technology Group Co., Limitedzajišťuje, že váš hydraulický válec odolává statickému i dynamickému zatížení v celém rozsahu zdvihu.

Proč přizpůsobení délky zdvihu zlepšuje celkovou efektivitu systému?

Zatímco standardní délky zdvihu jsou široce dostupné, přizpůsobení zdvihu pro vaši přesnou aplikaci odemyká významné zvýšení efektivity. Během desetiletí, kdy jsem se věnoval poradenství pro těžařská, stavební a zemědělská odvětví, jsem viděl, že válce jedné velikosti často snižují rychlost, spotřebu energie a strukturální integraci. NaRaydafon Technology Group Co., Limited, zastáváme optimalizaci délky zdvihu, protože přímo vyrovnává kinematiku pohonu s pracovním cyklem stroje. Zde je návod, jak přesné přizpůsobení zvyšuje efektivitu systému.

Za prvé, vlastní délka zdvihu eliminuje mrtvý chod. Standardní válce mohou mít extra zdvih, který se nikdy nezvykne, přesto válec stále vyžaduje plný objem hydraulické kapaliny pro každý cyklus. Tato promarněná kapacita zvyšuje zatížení čerpadla a plýtvání energií. Přesným zadáním potřebné délky zdvihu naše továrna snižuje vnitřní objem kapaliny, což umožňuje rychlejší doby odezvy a nižší provozní teploty. V nedávném případě pro automatizovanou lisovací linku jsme zkrátili délku zdvihu o 70 mm v porovnání se standardní variantou, což vedlo k o 12 % kratší době cyklu a o 8 % nižší spotřebě hydraulického oleje.

Výhody efektivity přizpůsobení zdvihu

• Snížený pokles tlaku:Kratší délka zdvihu znamená kratší dráhu tekutiny uvnitř válce, snižuje tlakové ztráty a zlepšuje odezvu pohonu.
• Kompaktní konstrukce stroje:Díky přesné délce zdvihu lze zmenšit rámy strojů, čímž se sníží náklady na materiál a celková hmotnost. Naše továrna spolupracuje s OEM na bezproblémové integraci válců.
• Nižší náklady na údržbu:Správná délka zdvihu minimalizuje boční zatížení a namáhání těsnění a zkracuje neplánované prostoje. Naše vlastní údaje ukazují, že válce s vlastním zdvihem mají o 30 % nižší frekvenci údržby.
• Optimalizovaný výkon tlumení:Když je přesně známa délka zdvihu, můžeme navrhnout vnitřní polštáře, které plynule zpomalují píst a snižují rázy a hluk na konci zdvihu.

Navíc přizpůsobená délka zdvihu nám umožňuje začlenit pokročilé funkce, jako jsou integrované snímače polohy nebo uzamykací mechanismy bez vyčnívajících součástí. Například u zvedacích plošin zajišťuje přesnost délky zdvihu, že plošina dosáhne přesné pracovní výšky bez nadměrného vysunutí. Naše továrna používá CNC obrábění k dosažení tolerancí zdvihu ±0,5 mm, což zaručuje opakovatelnost v aplikacích kritických pro polohování. V konečném důsledku se přizpůsobení stává obecnýmHydraulický válecdo výkonově přizpůsobené komponenty, která zvyšuje účinnost celého hydraulického systému. Když spolupracujete sRaydafon Technology Group Co., Limited, získáte optimalizaci délky zdvihu podpořenou přísnými inženýrskými výpočty a ověřením v reálném světě.

Klíčové parametry hydraulického válce: Velikost otvoru, Průměr tyče a Korelace zdvihu

Pochopení vztahu mezi délkou zdvihu a dalšími kritickými parametry zajišťuje vyvážený design. Níže je podrobná tabulka, která ukazuje, jak na toRaydafon Technology Group Co., Limitedstandardizuje svéHydraulický válecrozsah, ilustrující doporučené limity zdvihu založené na průměru vrtání a tyče pro optimální výkon a bezpečnost. Údaje jsou odvozeny z našich továrních technických pokynů a přísných testů v terénu.

Naše továrna zdůrazňuje, že tyto hodnoty jsou výchozími body; pro zdvihy za těmito limity začleňujeme další konstrukční prvky, jako jsou větší průměry tyčí, zesílená ložiska nebo teleskopické konfigurace. Kromě toho orientace montáže (horizontální vs. vertikální) ovlivňuje přípustnou délku zdvihu, protože vertikální válce jsou vystaveny menšímu riziku vybočení, ale vyžadují pečlivé zvážení poklesu pístu. KaždýHydraulický váleczRaydafon Technology Group Co., Limitedje doprovázena podrobnou specifikací, kde délka zdvihu koreluje s vypočtenou maximální nosností. Nabízíme také zprávy o analýze konečných prvků pro kritické aplikace, abychom zajistili absolutní spolehlivost.

Další parametry jsou závislé na délce zdvihu

• Typ montáže válce:Čelní držáky umožňují delší zdvihy ve srovnání s přírubovými držáky díky lepšímu rozložení zatížení.
• Provozní tlak:Vyšší tlak (až 350 bar) vyžaduje kratší zdvihy nebo větší průměry tyčí, aby se zabránilo vybočení.
• Materiál těsnění:Pro zdvihy delší než 1200 mm používáme specializovaná těsnění s PTFE, aby se udrželo nízké tření a zabránilo se vytlačování.
• Rozsah teplot:Extrémní teploty mohou ovlivnit expanzi tyče; delší zdvihy vyžadují kompenzaci tepelného růstu.

S odkazem na tabulku a tyto vzájemně závislé parametry mohou inženýři s jistotou vybrat nebo objednat válec, který vyrovnává délku zdvihu s velikostí otvoru a silou tyče.Raydafon Technology Group Co., Limitedudržuje rozsáhlý inventář komponent, což nám umožňuje vyrábět válce s přizpůsobenými délkami zdvihu bez dlouhých dodacích lhůt. Tato flexibilita zajišťuje, že získáte precizně navržené řešení, které maximalizuje výkon i efektivitu nákladů.

Shrnutí a závěrečná doporučení

Délka zdvihu je mnohem více než pouhý cestovní rozměr; je základním kamenem funkčnosti, bezpečnosti a účinnosti hydraulického válce. V této příručce jsme zkoumali, jak délka zdvihu ovlivňuje odolnost proti vzpěru, stabilitu montáže, životnost těsnění, odezvu systému a celkovou konstrukci stroje. Volba správné délky zdvihu – ať už pečlivým výběrem ze skladu nebo vlastní konstrukcí – se přímo promítá do zkrácení prostojů, nižších celkových nákladů na vlastnictví a vyšší provozní bezpečnosti. NaRaydafon Technology Group Co., Limited, přístup naší továrny integruje pokročilé simulační nástroje, materiálové vědy a desítky let praktických zkušeností k výrobě hydraulických válců, které vynikají v nejnáročnějších prostředích.

U jakéhokoli nového projektu nebo modernizace doporučujeme začít s komplexní analýzou kinematických požadavků aplikace, profilů zatížení a montážních omezení. Náš technický tým je připraven vám pomoci při definování ideální délky zdvihu a souvisejících parametrů. Nedovolte, aby délka tahu byla dodatečným nápadem – spojte se s výrobcem, který s ní zachází jako s kritickou proměnnou návrhu. KontaktRaydafon Technology Group Co., Limiteddnes prodiskutujte vaše požadavky na hydraulický válec a vyžádejte si přizpůsobenou cenovou nabídku. Naše tovární záruka a globální síť podpory zajišťují, že vaše zařízení bude fungovat na maximum, cyklus po cyklu.

FAQ: Časté otázky o výběru délky zdvihu
