Hydraulický válec výložníku pro minibagr
  • Hydraulický válec výložníku pro minibagrHydraulický válec výložníku pro minibagr
  • Hydraulický válec výložníku pro minibagrHydraulický válec výložníku pro minibagr

Hydraulický válec výložníku pro minibagr

Raydafon vyrábí hydraulické válce výložníku pro minirypadla ve své vlastní továrně v Ningbo v Číně. Standardní průměry vrtání se pohybují od 50 mm do 125 mm s průměrem tyče od 25 mm do 75 mm, zdvihem do 1000 mm, maximálním tahem 361 kN při 29,4 MPa a rozsahem pracovních teplot -20 °C až +70 °C. Hlaveň je vykována z vysokopevnostní legované oceli a vývrt je přesně broušen, snižuje vnitřní tření a poskytuje přesné nízkorychlostní ovládání výložníku. Vestavěná dvojitá těsnící struktura s dováženou pryží odolnou proti opotřebení a vnější stěrač chrání těsnicí břit před prachem a vlhkostí a prodlužuje životnost o více než 40 %. Vnější strana prutu a hlavně jsou antikorozně ošetřeny proti dešti, blátě a splachování. Vrtání, tyč, zdvih, montážní středy a pozice portů jsou vyráběny podle výkresu pro OEM montáž nebo výměnu na strojích třídy 1–8 tun. Pošlete svůj model rypadla nebo originální výkres pro cenovou nabídku do 24 hodin.

Hydraulický válec výložníku pro minirypadlo – vrtání 50–125 mm, zdvih do 1000 mm

Válec výložníku je beran, který zvedá a spouští výložník minibagru, a je to válec, který zabírá největší zatížení celého stroje. Raydafon vyková hlaveň z vysokopevnostní legované oceli, brousí vývrt, aby se snížilo vnitřní tření, a utěsňuje jej uspořádáním s dvojitým těsněním pro prašné podmínky. Dodává se jako součást OEM nebo jako náhradní válec vyrobený podle vašeho původního výkresu.

  • 50–125 mmPrůměr vrtání
  • 25–75 mmPrůměr tyče
  • ≤ 1000 mmMrtvice
  • 361 kNMaximální tah
  • −20 až +70 °CPracovní teplota
01 / PŘEHLED

Hydraulický válec výložníku pro minirypadlo — OEM a náhradní dodávka

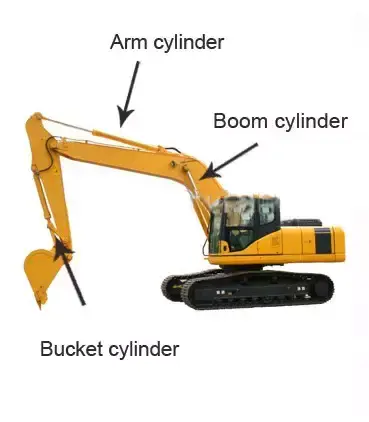

Válec výložníku je umístěn mezi rámem stroje a výložníkem a je to součást, která zvedá celou horní konstrukci rypadla. Na minibagru pracuje beran výložníku kratším zdvihem než stroj plné velikosti, ale při vysokém pracovním cyklu, často tisících cyklů denně při komunálních, terénních a zemědělských pracích. Tato kombinace – krátký zdvih, vysoký počet cyklů, prašné prostředí – je to, na co musí odpovídat specifikace, spíše než samotná síla.

Raydafon vyrábí tento válec ve své vlastní továrně v Ningbo v Číně jak pro výrobce strojů, tak pro trh s náhradními díly. Standardní průměry vrtání se pohybují od 50 mm do 125 mm s průměrem tyče od 25 mm do 75 mm, zdvihem do 1000 mm a maximálním tahem 361 kN, s rozsahem pracovních teplot -20 °C až +70 °C. Související válce ze stejné továrny zahrnují širšíhydraulický válec rypadlarozsah,hydraulický válec lžíce pro malé rypadlokterý s ním pracuje na stejném stroji ahydraulický váleckatalog zahrnující další mobilní stroje.

02 / SPECIFIKACE

Technické specifikace

  • Název produktuHydraulický válec výložníku pro minibagr
  • Průměr vrtání50 mm – 125 mm
  • Průměr tyče25 mm – 75 mm
  • Mrtvice≤ 1000 mm
  • Maximální tah361 kN
  • Maximální tlak29,4 MPa
  • Pracovní teplota−20 °C až +70 °C
  • Materiál hlavněVýkovek z vysoce pevné legované oceli, přesný broušený vývrt
  • TěsněníDvojitá těsnící struktura s dováženou pryží odolnou proti opotřebení
  • Povrchová úpravaVnější povrch tyče a hlavně je antikorozně ošetřen
  • MontážStrojní kreslení — uspořádání čepů, vidlic nebo přírub
  • PřizpůsobeníVrtání, tyč, zdvih, montážní středy, poloha portu, barva laku

Standardní technický list pro válec výložníku minibagru.

Parametr Hodnota
Průměr vrtání 50 mm – 125 mm
Průměr tyče 25 mm – 75 mm
Mrtvice ≤ 1000 mm
Maximální tah 361 kN
Tlak 29,4 MPa
Pracovní teplota −20 °C až +70 °C

Jak souvisí tah a vrtání:maximální tah 361 kN platí pro největší vrt v rozsahu 29,4 MPa. Menší vývrt produkuje při stejném tlaku úměrně menší sílu — vývrt 50 mm při 29,4 MPa dává zhruba 57,7 kN, vývrt 63 mm přibližně 91,6 kN a vývrt 80 mm přibližně 147,8 kN. Vrtání vždy specifikujte společně se systémovým tlakem, protože o vrtání rozhoduje tah, který váš stroj potřebuje, nikoli naopak.

03 / DETAIL PRODUKTU

Detail produktu

Fotografie a referenční pohledy na válec výložníku, který vyrábíme pro minirypadla.

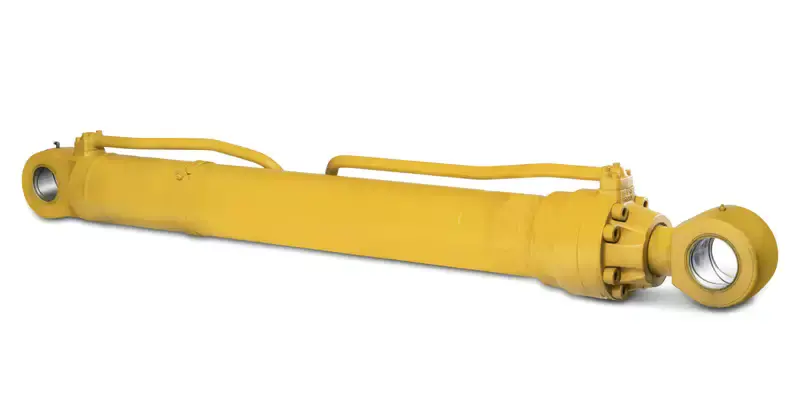

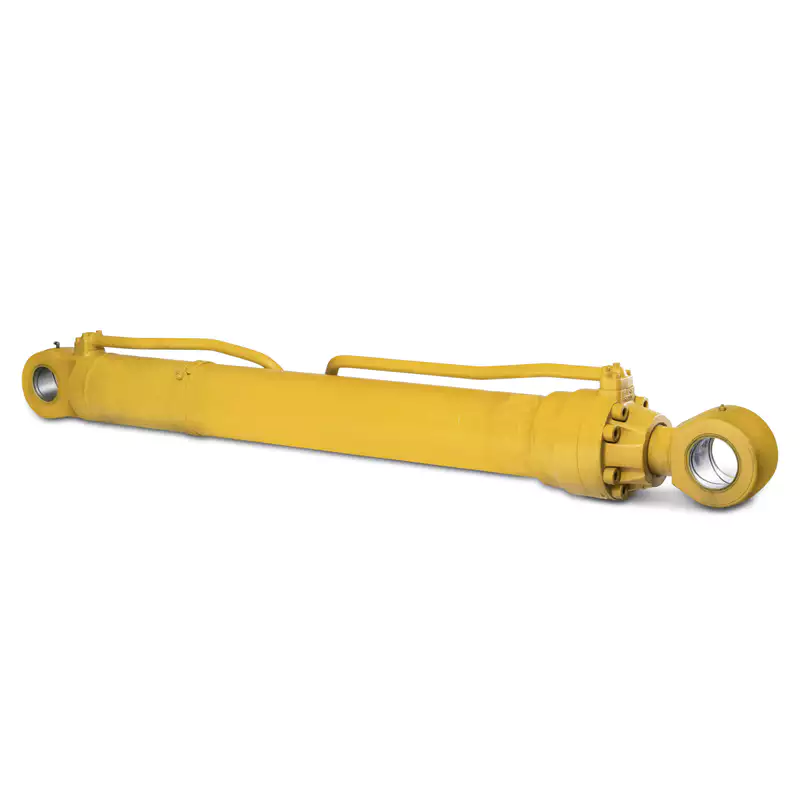

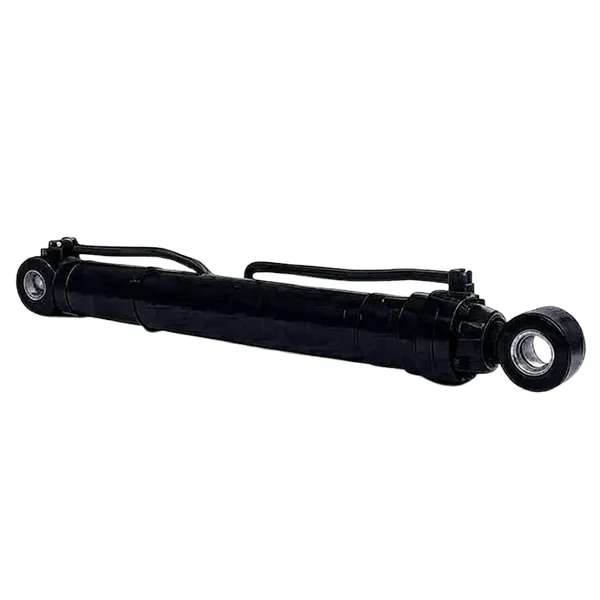

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hydraulický válec výložníku pro minibagr — hlaveň, tyč a montážní konce.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Hlaveň z kované legované oceli s přesně broušeným vývrtem.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Rozměry a montážní reference – před objednávkou si ověřte u svého stroje.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Povrch tyče a dvojité uspořádání těsnění.
04 / STAVBA

Vlastnosti a konstrukce produktu

Kovaná hlaveň a broušený vývrt

Hlaveň je vykována z vysoce pevného slitinového materiálu spíše než obráběná z trubkovnice, což poskytuje jednotnější strukturu zrna a lepší odolnost proti únavě na závitových a svařovaných koncích. Vrtání je poté přesně vybroušeno, takže těsnění pístu běží proti konzistentní povrchové úpravě; tato povrchová úprava udržuje koeficient vnitřního tření nízký – přibližně o 30 % nižší než u nebroušeného vývrtu v našich srovnávacích testech – a proto lze výložník stále přesně posouvat, když stroj pracuje v těsném prostoru, kde záleží na centimetrech.

Dvojité těsnění pro prašná místa

Každý válec používá vestavěnou dvojitou těsnící strukturu s dováženou pryží odolnou proti opotřebení. Vnitřní těsnění udržuje hydraulický tlak, zatímco vnější stěrač zadržuje prach a vlhkost od těsnicího břitu, což je uspořádání, na kterém záleží při práci na místě: jediné těsnění, které se nechá běžet kontaminované, je to, co způsobuje pomalé vytékání, které se nakonec stane netěsností. V provozu tato konstrukce prodlužuje životnost válce o více než 40 % ve srovnání s uspořádáním s jedním těsněním a snižuje četnost, kdy musí stroj vyjíždět z práce kvůli údržbě.

Vyrobeno podle geometrie vašeho stroje

Vývrt, tyč, zdvih, montážní středy a pozice portů jsou vyráběny podle výkresu. Pro náhradní válec je to kritická část – montážní středy a průměry čepů musí přesně odpovídat výložníku a rámu stroje, zašlete tedy originální výkres, model stroje nebo naměřené rozměry vadného válce a my před cenovou nabídkou spárujeme rozhraní. V celé řadě jsou k dispozici různé konfigurace zdvihu a tlaku, aby vyhovovaly komunálním, terénním a zemědělským úkolům.

05 / KOMPATIBILITA

Strojová kompatibilita

Tento válec výložníku je dodáván pro minirypadla ve třídě zhruba 1 až 8 tun, kde jsou standardní průměry vrtání v rozsahu 50–125 mm. Montuje se jako originální vybavení i jako náhrada na stroje mimo jiné následujících značek:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Housenka
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Poznámka:názvy značek jsou uvedeny pouze pro označení tříd strojů, do kterých je tento válec běžně namontován. Raydafon je nezávislý výrobce a není přidružený, autorizovaný ani originálním dodavatelem zařízení pro tyto značky. Před objednáním vždy potvrďte montážní výkres vašeho konkrétního modelu.

Nejste si jisti, jaké vrtání a zdvih váš stroj potřebuje? Zašlete model rypadla, stávající vrtání válce a průměr tyče, jeho délku mezi kolíky a tlak v systému a my potvrdíme konfiguraci.

06 / PŘIHLÁŠKY

Aplikace

Minibagry se kupují, protože se hodí tam, kde stroje plné velikosti nemohou, a to je přesně to místo, kde na ovládání válce výložníku záleží nejvíce.

Údržba městských komunikací

Pokládka potrubí a opravy poklopů šachet v úzkých ulicích, kde je třeba výložník zasunout do polohy spíše než natočit. Přesné nízkorychlostní řízení snižuje riziko nárazu do podzemního vedení nebo dokončených povrchů.

Rekultivace a výsadba sadů

Odstraňování starých pařezů a příprava nových pozemků se zvednutým a spouštěným výložníkem kolem stojících stromů. Kontrolovaný pohyb zabraňuje poškození ovocných stromů, které musí zůstat na místě.

Stavební a demoliční práce

Bourání nízkých zdí a zvedání lehkých stavebních materiálů, kde stabilní výkon při měnícím se zatížení udržuje provoz předvídatelný pro obsluhu a bezpečný pro každého, kdo pracuje poblíž.

Zachování vody v zemědělské půdě

Řezání drenážních příkopů do kontrolované hloubky a šířky, což je opakovatelné pouze tehdy, když válec výložníku drží polohu pod zatížením, místo aby se unášel, když lopata narazí na odpor.

Krajinářské a zahradní stavby

Srovnávání, hloubení a přemísťování půdy na omezených obytných pozemcích, kde kompaktní stroj s přesným ovládáním výložníku zanechává čistší povrch a méně ručního uklízení.

Výměna a oprava

Přímá výměna rýhovaného, ​​ohnutého nebo netěsného válce výložníku na stávajícím stroji, vyrobeného podle původního výkresu nebo měřeného vzorku tak, aby se kolíky a porty zarovnaly.

07 / PROČ RAYDAFON

Výhody produktu

  • Přímá dodávka z továrnyVálec je kován, obráběn, montován a testován ve vlastní továrně Raydafon, takže mezi vámi a výrobou neexistuje žádná obchodní marže a výkresy a náhradní těsnění zůstávají k dispozici po celou dobu životnosti stroje.
  • Nižší vnitřní třeníPřesné broušené vrtání a přizpůsobená vůle těsnění pístu snižují vnitřní tření, což se projevuje hladším ovládáním nízkých otáček a menším množstvím tepla generovaného v hydraulickém oleji během dlouhých směn.
  • Těsnění vytvořené pro podmínky staveništěDvojité těsnění s vnějším stěračem je určeno spíše pro prach a vlhkost než pro čistou dílnu, což prodlužuje životnost o více než 40 % a zkracuje neplánované prostoje.
  • Rozsah zdvihů a tlakůKonfiguraci vrtání, tyče, zdvihu a tlaku lze přizpůsobit stroji spíše než vynutit nejbližší katalogovou velikost, což je důležité při výměně válce u již nevyráběného modelu.
  • Antikorozní povrchová úpravaVnější povrch tyče a hlavně jsou ošetřeny proti korozi, takže válec přežije déšť, bláto a mytí bez důlků na povrchu, které ničí těsnění.
  • Náhrada na základě výkresuPošlete originální výkres, model stroje nebo naměřené rozměry a náhrada se vyrobí na toto rozhraní, takže kolíky, porty a montážní středy pasují bez úprav na místě.

Tah, životnost těsnění a servisní interval závisí na zvoleném vrtání, tlaku v systému, pracovním cyklu a na tom, jak dobře je filtrován hydraulický olej stroje. Dejte nám model rypadla a pracovní tlak a my potvrdíme vrtání a zdvih proti zatížení, které válec skutečně unese.

08 / Časté dotazy KUPUJÍCÍHO

Časté dotazy kupujícího

  • Jaké vrtání, zdvih a tlak pokrývá tento válec výložníku minibagru?Průměry vrtání od 50 mm do 125 mm, průměry tyčí od 25 mm do 75 mm, zdvih do 1000 mm a maximální tlak 29,4 MPa. Maximální tah je 361 kN při největším vrtání; menší otvory produkují úměrně menší sílu při stejném tlaku, takže otvor by měl být vybrán z tahu, který váš stroj potřebuje.
  • Můžete udělat náhradu za můj konkrétní model rypadla?Ano. Zašlete model stroje, originální výkres nebo změřený otvor, průměr tyče, zdvih, délku od čepu k čepu a podrobnosti o montáži vadného válce. Potvrdíme rozhraní a vyrobíme válec tak, aby odpovídal, čímž se vyhneme problémům s montáží, které pocházejí z použití obecné velikosti.
  • Jaký je rozdíl mezi maximálním tahem a tlakem?Tlak je hydraulický tlak, na který je válec dimenzován, v tomto případě 29,4 MPa. Tah je síla, kterou působí tlak na plochu pístu, a proto se mění s průměrem vývrtu — 361 kN při vrtání 125 mm, ale jen asi 57,7 kN při vrtání 50 mm při stejném tlaku.
  • V jakém teplotním rozsahu může válec pracovat?Standardní pracovní rozsah je -20 °C až +70 °C. U strojů provozovaných mimo tento rozsah nebo s hydraulickým olejem, který je teplejší, nám sdělte trvalou teplotu oleje a my potvrdíme vhodný materiál těsnění a specifikaci.
  • Jak je válec chráněn proti prachu a vodě?Využívá dvojitou těsnicí strukturu s dováženou pryží odolnou proti opotřebení a vnější stěrač, takže těsnicí břit je chráněn před prachem a vlhkostí. Toto uspořádání je určeno spíše pro podmínky na místě než pro čisté prostředí a prodlužuje životnost o více než 40 %.
  • Jaké informace potřebujete uvést a lze dodat náhradní těsnění?Model stroje, průměr vrtání a tyče, zdvih, pracovní tlak, typ montáže a množství – čím více jich zašlete, tím rychleji potvrdíme návrh. Sady těsnění a náhradní součásti jsou k dispozici samostatně, takže stroj lze po selhání těsnění vrátit do provozu bez výměny celého válce. Nabídka je obvykle do 24 hodin.
09 / SOUVISEJÍCÍ

Související produkty a další čtení

Vyžádejte si cenovou nabídku na válec výložníku minibagru

Zašlete model rypadla, průměr vrtání a tyče, zdvih, pracovní tlak, typ montáže a množství – nebo originální výkres. Potvrdíme konfiguraci proti vašemu stroji a odpovíme s cenou a dodací lhůtou do 24 hodin.

Odeslat poptávku

* Maximální tah 361 kN platí pro největší vrt v rozsahu 29,4 MPa. Před objednáním si prosím potvrďte vrtání, zdvih a montážní rozměry vašeho stroje. Názvy značek se používají pouze k označení tříd strojů a neimplikují žádnou příslušnost.
