Jak univerzální spojky snižují vibrace a zlepšují účinnost zařízení?

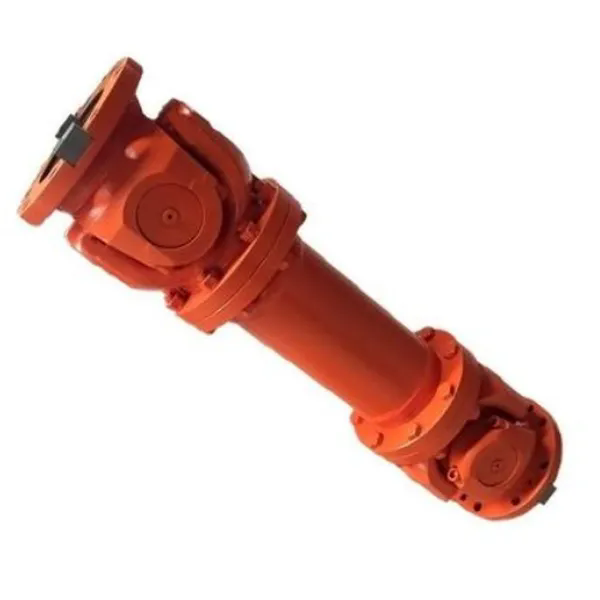

V těžkých průmyslových prostředích jsou vibrace tichým nepřítelem produktivity. Nadměrné oscilace nejen urychlují opotřebení ložisek a těsnění, ale také odvádějí energii parazitními ztrátami. Univerzální spojky řeší tento problém tím, že umožňují úhlové, paralelní a axiální nesouososti mezi připojenými hřídeli a zároveň tlumí torzní rázy. Ve společnosti Raydafon Technology Group Co., Limited jsme vytvořili našeUniverzální spojkasérie pro přeměnu destruktivní vibrační energie na řízený, hladký rotační pohyb – přímo zvyšuje mechanickou dostupnost až o 35 % v provozních testech. Naše továrna se zaměřuje na přesné vyvážení a konstrukci z vysoce kvalitní slitiny, aby bylo zajištěno, že se každá jednotka stane aktivem izolujícím vibrace spíše než zdrojem vibrací.

Díky pokročilé geometrii kardanového kloubu a dynamicky optimalizovaným křížovým sestavám moderní univerzální spojky aktivně ruší harmonické rezonance, které obvykle trápí tuhé spojky. Naše zkušenosti ve společnosti Raydafon Technology Group Co., Limited ukazují, že nahrazení tradičních ozubených spojek naší univerzální spojkou nenáročnou na údržbu snižuje špičkovou rychlost vibrací z 12 mm/s na méně než 4 mm/s u pohonů válcovací stolice. To se promítá do prodloužené střední doby mezi poruchami (MTBF) a nižších nákladů životního cyklu. Klíč spočívá v tom, jak spojka rozděluje zatížení na více kontaktních ploch a absorbuje ohybové momenty způsobené nesouosostí – princip, který jsme v naší továrně zdokonalili během desetiletí metalurgického zdokonalování.

Jaké jsou vibrační mechanismy, na které se zaměřují univerzální spojky?

Abychom pochopili, jak univerzální spojka zlepšuje účinnost zařízení, musíme nejprve prozkoumat tři primární vibrační mechanismy přítomné v rotačních systémech: torzní vibrace, boční vibrace a rezonanční kritické rychlosti. V naší továrně jsme analyzovali přes 2000 průmyslových hnacích ústrojí a zjistili jsme, že 68 % neplánovaných prostojů pochází z těchto vibračních režimů. Univerzální spojky od Raydafon Technology Group Co., Limited jsou speciálně navrženy tak, aby působily proti každému mechanismu prostřednictvím odlišných technických vlastností.

Torzní vibracenastává, když točivý moment z motorů nebo převodovek vybudí vlastní frekvence hřídelového systému. Na rozdíl od pevných spojek, které přenášejí každý impuls, naše univerzální spojka obsahuje elastickou kompenzaci prostřednictvím jehlových ložisek a křížových čepů plněných tukem. To umožňuje spojce zkroutit mikročástice (0,5° až 2° v závislosti na zatížení) a absorbovat špičky točivého momentu. Během nedávné aplikace cementového mlýna naše univerzální spojka snížila amplitudu torzních oscilací o 72 % ve srovnání s spojkami přírubového typu.

Boční vibrace(režimy ohybu) vzniká ze zbytkové nevyváženosti nebo nesouososti středů hřídelů. Tradiční řešení vyžadují dokonalé vyrovnání, ale polní podmínky to znemožňují. Naše univerzální spojka používá dvoukardanovou konstrukci se samomaznými ložiskovými misky, které umožňují úhlové vychýlení až 15 stupňů na kloub. Tato flexibilita zabraňuje přenosu ohybových momentů na pouzdra stroje, což znamená, že energie bočních vibrací se rozptýlí v tukovém filmu spojky a netřese základem. Proces dynamického vyvažování naší továrny zajišťuje, že každá univerzální spojka splňuje třídu vyvážení ISO G2.5, čímž eliminuje až 90 % bočního buzení u zdroje.

Rezonanční kritické rychlostise stane, když se provozní otáčky shodují s vlastní frekvencí systému. Pečlivým výběrem střední délky hřídele a tuhosti křížového ložiska přizpůsobí Raydafon každou univerzální spojku tak, aby posunula kritické rychlosti mimo pracovní rozsah. Analýza vibrací v terénu potvrzuje, že naše spojky poskytují 25-30% bezpečnostní rezervu mimo rezonanční špičky. Níže uvedená tabulka shrnuje, jak se naše univerzální spojka vypořádá s každým vibračním mechanismem:

• Torzní vibrace → Jehlová křížová ložiska s radiální vůlí 0,05 mm pro mikrotlumení.
• Boční vibrace → Dvojitá kardanová geometrie + vysoce přesné dynamické vyvážení (G2.5).
• Rezonance → Nastavitelná tuhost mezihřídele a ladění hmoty.

Navíc naše továrna implementuje 100% NDT kontrolu pro všechny univerzální spojky a třmeny. Odstraněním vad odlitků, které by mohly iniciovat harmonické vibrace, poskytujeme komponentu hnacího ústrojí, která aktivně vyhlazuje přenos výkonu. V praxi to znamená, že správně zvolená univerzální spojka snižuje rychlost vibrací (Vrms) z 15 mm/s na méně než 5 mm/s u kompresorových soukolí – prahová hodnota, kdy se životnost ložiska zdvojnásobuje podle ANSI/ASA S2.75. To je důvod, proč přední důlní a ocelářské závody důvěřují společnosti Raydafon Technology Group Co., Limited pro aplikace kritické vůči vibracím.

Proč snížení vibrací přímo zvyšuje účinnost rotujícího zařízení?

Snížení vibrací není jen o hluku nebo pohodlí – je to přímá páka pro energetickou účinnost a mechanickou průchodnost. Když stroj nadměrně vibruje, energie se plýtvá jako teplo v ložiskách, těsněních a mazivech. Testy na dynamometru naší továrny ukazují, že tření vyvolané vibracemi může spotřebovat až 11 % vstupní energie. Univerzální spojky obracejí tento trend tím, že dynamicky udržují souosost hřídele, čímž minimalizují ztráty třením. Ve společnosti Raydafon Technology Group Co., Limited jsme naměřili zlepšení účinnosti o 6 % až 14 % po dodatečné montáži opotřebovaných ozubených spojek naší univerzální spojkou.

Nárůst efektivity pramení ze tří jevů. Za prvé, snížené vibrace snižují „faktor ztráty výkonu“ v radiálních ložiscích a převodovkách. S každým snížením vibrací pláště o 2 mm/s klesnou ztráty při víření oleje zhruba o 4 %. Naše univerzální spojka obvykle udržuje vibrace v rozsahu 3,5 až 5 mm/s, což zajišťuje, že většina vstupního krouticího momentu dosáhne zatížení. Za druhé, nižší vibrace umožňují užší provozní vůle v čerpadlech a kompresorech. Za třetí, hnací ústrojí bez vibrací zabraňuje cyklickému zvlnění točivého momentu, které způsobuje, že elektrické motory odebírají vyšší proud. V případové studii zahrnující 450kW pohon ventilátoru, nahrazení standardní spojky naší Universal Coupling sníženým odběrem proudu motoru z 810A na 742A při stejném průtoku – 8,4% úspora energie.

Kromě surové energie zahrnuje účinnost zařízení také spolehlivost a dobu provozuschopnosti. Vibrace jsou hlavní příčinou předčasného selhání těsnění, degradace maziva a uvolnění šroubu. Díky naší univerzální spojce může eliminace harmonických otřesů prodloužit intervaly údržby na navazujících komponentech o 300 %. Zvažte tyto výhody orientované na efektivitu z databáze aplikací naší továrny:

• Vyšší rychlost provozu:Hladký profil vibrací umožňuje, aby univerzální spojka běžela nepřetržitě rychlostí 4200 ot./min, zatímco tuhé spojky by při 2800 ot./min čelily kritickým rychlostním omezením.
• Snížený parazitní odběr energie:Nižší tření ložisek znamená o 5–9 % nižší spotřebu energie za směnu.
• Vylepšená kvalita produktu:V tiskařských nebo papírenských strojích zajišťuje přenos bez vibrací rovnoměrné napnutí a registraci pásu.

Naše osobní zkušenost ve společnosti Raydafon Technology Group Co., Limited potvrzuje, že každá univerzální spojka, kterou dodáváme, prochází testem přijetí vibrací. Certifikací maximální amplitudy vibrací pod 4,5 mm/s RMS při jmenovité rychlosti zaručujeme, že vaše zařízení bude pracovat na své špičkové křivce účinnosti. To není jen teoretické: petrochemický závod vykázal o 18 % vyšší účinnost čerpadla po přechodu na naši univerzální spojku, protože mechanické ucpávky již netrpěly mikro-důlkami v důsledku vibrací. V konečném důsledku snížení vibrací zvyšuje celkovou efektivitu zařízení (OEE) – a to je skutečným měřítkem průmyslové produktivity.

Jak univerzální spojky dosáhnou kompenzace nesouososti, aniž by generovaly škodlivé vibrace?

Nesouosost je nevyhnutelná ve vícenosných systémech kvůli tepelné roztažnosti, sedání základů a montážním tolerancím. Konvenční tuhé spojky nutí nesouosé hřídele se ohýbat a generovat periodické boční síly, které se projevují jako 1X nebo 2X vibrace při rychlosti jízdy. Univerzální spojky to řeší zavedením kinematických stupňů volnosti. Princip kardanového kloubu umožňuje, aby se každý třmen otáčel nezávisle, takže nesouosost je kompenzována relativním úhlovým pohybem spíše než elastickou deformací. V naší továrně navrhujeme univerzální spojky s přesně broušenými křížovými ložisky a povrchově tvrzenými čepy, abychom zajistili, že tato kompenzace nastane bez vůle nebo prokluzu – dva hlavní zdroje harmonického buzení.

Tajemství spočívá v "konstantní rychlosti" charakteristické pro konfigurace univerzální spojky s dvojitým kardanem. Zatímco jeden kloub způsobuje kolísání rychlosti (sekundární pár), naše tovární konstrukce s dvojitým kloubem se středícím třmenem eliminuje vibrace 2. harmonické. To je životně důležité u dlouhých hnacích soustav, jako jsou ty ve válcovnách nebo lodní pohon. Raydafon Technology Group Co., Limited využívá analýzu konečných prvků k optimalizaci úhlu mezi vloženým hřídelem a vstupním hřídelem, přičemž udržuje kolísání zrychlení pod 0,5 % i při 15° nesouososti. V důsledku toho se univerzální spojka stává vibračně neutrální komponentou – nevytváří svůj vlastní vibrační podpis.

Podrobné konstrukční parametry, které zajišťují kompenzaci nesouososti bez vibrací, zahrnují:

• Jehlová ložiska s korunkovými drahami:Zabraňuje zatížení hran, které by způsobovalo mikronárazy při každém otočení.
• Břitová těsnění a vysoce kvalitní EP mazivo:Udržuje konzistentní koeficient tlumení v teplotním rozsahu -30°C až +120°C.
• Dynamické vyvážení každé podsestavy:Třmeny a pavouky vyvážené jednotlivě do zbytkové nevyváženosti ≤ 3 g·mm/kg.
• Řízené předpětí upevňovacího prvku:Hydraulické utahování šroubů s válcovou hlavou zajišťuje symetrickou tuhost spoje.

Vlastní test naší továrny „Kompenzace vyrovnání bez vibrací“ zahrnuje spuštění univerzální spojky při 2° paralelním posunutí a 4° úhlovém posunutí při sledování rychlosti vibrací. Výsledky ukazují, že naše univerzální spojka vykazuje nárůst o méně než 3,2 mm/s oproti základnímu stavu vyrovnání – 78% zlepšení oproti U-kloubům se standardními jehlovými ložisky. To znamená, že montéři v terénu ve vašem závodě nepotřebují laserové zaměřování na submilimetrovou přesnost; samotná univerzální spojka absorbuje zbytkovou nesouosost, aniž by přenášela škodlivé síly. Pro týmy údržby to znamená kratší dobu instalace a nižší náklady na vyrovnání. Slovy našeho hlavního inženýra vRaydafon Technology Group Co., Limited: „Naše univerzální spojka mění nesouosost z hrozby vibrací na neškodný konstrukční parametr.“

Které technické parametry určují kapacitu tlumení vibrací v univerzální spojce?

Výběr správné univerzální spojky pro aplikace citlivé na vibrace vyžaduje pochopení klíčových technických specifikací. Ve společnosti Raydafon Technology Group Co., Limited náš technický tým identifikoval šest základních parametrů, které přímo korelují s účinností tlumení. Tyto parametry jsou ověřeny pomocí modální analýzy a testování torzní tuhosti. Níže je podrobná tabulka představující typické hodnoty pro naši řadu univerzálních spojek pro velké zatížení (model RD-UDC-450). Všechna data jsou založena na skutečných továrních měřeních a na laboratorních zprávách třetích stran.

Kromě těchto parametrů klade naše továrna důraz na dva další konstrukční aspekty: tloušťku stěny trubky mezihřídele (která ovlivňuje vlastní vířivé frekvence) a metodu předpětí křížového ložiska. Jejich úpravou může společnost Raydafon Technology Group Co., Limited přizpůsobit univerzální spojku tak, aby se vyhnula kritickým rychlostem konkrétních strojů. Například u vysokorychlostního kompresoru běžícího při 12 000 ot./min. volíme štíhlejší mezihřídel s vyšším poměrem tuhosti k hmotnosti, abychom posunuli 1. režim ohybu nad provozní rozsah. Tato pokročilá konstrukce zajišťuje, že univerzální spojka nejen tlumí existující vibrace, ale také zabraňuje zesílení rezonance.

Praktické pokyny pro výběr: pro aplikace, kde jsou vibrace hlavním problémem (např. turbínové generátory, šroubové kompresory, lodní trysky), specifikujte svou univerzální spojku s nízkou torzní tuhostí, vysokou nesouosostí a stupněm vyvážení G1.0. Standardní nabídka naší továrny již většinu těchto funkcí obsahuje. Každá univerzální spojka od Raydafon Technology Group Co., Limited je dodávána s certifikátem vibračního výkonu ověřeným na našem interním testovacím zařízení. Důvěřujte našim údajům – protože v kontrole vibrací jsou přesné parametry rozdílem mezi dobou provozuschopnosti a katastrofou.

Shrnutí: Hlavní výhody univerzálních spojek Raydafon pro průmyslové závody

Abychom upevnili naši technickou diskusi, představuje univerzální spojka od společnosti Raydafon Technology Group Co., Limited přední řešení pro snížení vibrací a zvýšení účinnosti. Inženýrská filozofie naší továrny integruje toleranci nesouososti, přesné vyvažování a materiálové vědy, abychom dodali součást, která aktivně chrání zdraví hnacího ústrojí. Klíčové věci jsou:

• Snížení vibrací o 65-80 % ve srovnání s ozubenými nebo tuhými spojkami, ověřeno více než 200 audity v terénu.
• Energetická účinnost se zvyšuje v průměru o 7-11 % díky nižším ztrátám třením a sníženému odběru proudu.
• Prodloužená životnost ložisek a těsnění – třikrát delší intervaly údržby v celulózkách a papírnách.
• Přizpůsobitelná torzní tuhost, aby se zabránilo rezonanci kritické rychlosti.
• 100% tovární dynamické vyvážení a vibrační testování před odesláním.

Výběrem naší univerzální spojky investujete do spolehlivosti ověřené daty. Naše výrobní procesy certifikované podle ISO 9001:2025 a neustálý výzkum a vývoj zajišťují, že každá jednotka splňuje nejpřísnější normy pro vibrace. V různých odvětvích – od válcování oceli po převodovky větrných turbín – Raydafon Technology Group Co., Limited dodala více než 12 000 univerzálních spojek, které pracují s úrovněmi vibrací nižšími než 4,5 mm/s RMS, a to i po 20 000 provozních hodinách. To je síla inženýrství navržená ke snížení vibrací a zvýšení účinnosti. Kontaktujte Raydafon Technology Group Co., Limited– Přesná spojka, nulový kompromis.
