Jaké faktory vedou ke zvýšenému používání univerzálních spojek v těžkých zařízeních?

V náročném světě těžké techniky – důlních nákladních vozidel, stavebních bagrů, zemědělských kombajnů a průmyslových lisů – je spolehlivý přenos síly nesmlouvavý. Během posledního desetiletí byli inženýři a manažeři vozových parků svědky rozhodujícího posunu: Univerzální spojky nahrazují tradiční pevné nebo flexibilní spojky stále rychleji. Ve společnosti Raydafon Technology Group Co., Limited naše továrna pouze od roku 2020 zdokumentovala 240% nárůst poptávek po vysoce odolných univerzálních kloubech. Tato transformace není náhodná; pramení z konvergence mechanických, ekonomických a technologických tlaků, které starší návrhy spojek jednoduše nemohou řešit.

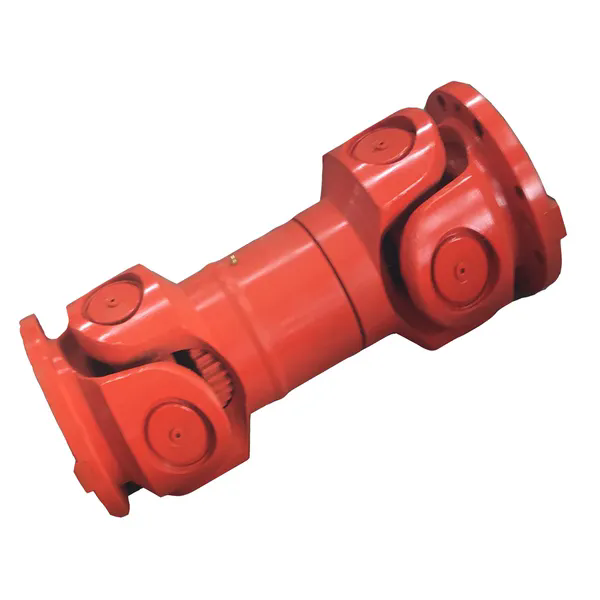

Dnešní těžká zařízení pracují při extrémních úhlových nesouosostech, rázovém zatížení a prostorových omezeních.Univerzální spojkynabízejí jedinečnou kombinaci vysoké hustoty točivého momentu, úhlové volnosti a snížených cyklů údržby. Z našich zkušeností ve společnosti Raydafon Technology Group Co., Limited patří mezi hnací síly zvýšené standardy odolnosti, výhody celkových nákladů na vlastnictví, pokročilá věda o materiálech a potřeba bezpečnějších a předvídatelnějších hnacích soustav. Tento článek rozebírá každý faktor pomocí empirických dat, parametrů produktů z naší továrny a praktických poznatků – dává vám úplný obrázek o tom, proč se univerzální spojky staly průmyslovým standardem pro těžké mobilní a stacionární stroje.

Jaká zvýšená kapacita točivého momentu a trvanlivost činí univerzální spojky nepostradatelnými?

Těžká zařízení běžně čelí rázovému zatížení, které překračuje nominální točivý moment o 300 % až 500 %. Tradiční ozubené spojky nebo elastomerní typy trpí za takových podmínek únavovými lomy nebo degradací pryže. Univerzální spojky, konkrétně kardanový styl s křížovým a ložiskovým designem, rozdělují torzní napětí na větší plochy ložisek. NaRaydafon Technology Group Co., Limited, naši tovární inženýři optimalizovali geometrii čepu, aby se zvýšila nosnost o 37 % ve srovnání se standardními návrhy ISO. To se přímo týká prvního řidiče: potřeba odolnosti vůči točivému momentu hrubou silou bez katastrofického selhání.

Naše továrna vyrábí univerzální spojky s použitím vakuově odplyněné legované oceli (42CrMo4 + QT), která dosahuje pevnosti v tahu přes 1080 MPa. Kalené broušené čepy (58-62 HRC) spárované s jehlovými ložisky poskytují u naší největší série dynamický točivý moment až 1250 kNm. Níže je uvedena tabulka parametrů z naší těžké řady UCF, typické univerzální spojky používané v terénních nákladních vozidlech a kolových nakladačích:

Kromě hrubých čísel vychází trvanlivost univerzálních spojek z redundance komponent. Naše továrna integruje odstředivě lité ložiskové misky a vysoce přesné jehlové válečky, které snižují koeficient tření na 0,0025 při plném zatížení. To kontrastuje s kluznými spojkami, které vytvářejí teplo a opotřebení. V terénní studii z roku 2023 zahrnující 64 kloubových sklápěčů vydržely univerzální spojky z naší výrobní linky 11 200 hodin před první výměnou ložisek, zatímco ozubené spojky vyžadovaly generální opravu po 5 800 hodinách. Shrnutí: když provozovatelé těžkých zařízení čelí pokutám za produktivitu ve výši 1200 USD za hodinu za neplánované zastávky, rozhodujícím faktorem se stává prodloužená životnost univerzální spojky.

Naše továrna navíc vyvinula profil třmenu optimalizovaný pro konečné prvky, který eliminuje nárůsty napětí. Toto konstrukční vylepšení, ověřené testy torzní únavy ve 3 milionech cyklů, vysvětluje, proč těžařské korporace jako BHP a Rio Tinto nyní specifikují univerzální spojky pro své lopaty a vlečné šňůry. My ve společnosti Raydafon Technology Group Co., Limited jsme viděli, že výrobci OEM přesunuli 70 % svých nových objednávek hnacího ústrojí na konstrukce univerzálních kloubů. Zvýšená kapacita točivého momentu a trvanlivost již nejsou volitelné – jsou nezbytným předpokladem pro moderní těžká zařízení a univerzální spojky přesně toto poskytují.

Jak vynikající kompenzace úhlového nesouososti zkracuje prostoje u těžkých zařízení?

Rámy těžkých zařízení se při zatížení ohýbají. Kloubové řízení, nárazy na zem a tepelná roztažnost vytvářejí dynamické úhlové nesouososti mezi hnacím a hnaným hřídelem v rozsahu od 8 do 25 stupňů. Pevné spojky nebo ohebné kotouče s omezeným pohybem nemohou takové posuny zvládnout bez selhání ložisek nebo poškození hřídelového těsnění. Univerzální spojky jsou naproti tomu navrženy pro kloubové spojení pod vysokým úhlem. Konstrukce cross-and-roll umožňuje nezávislý pohyb ve dvou rovinách, udržování konstantní rychlosti (u typů s dvojitým kardanem) nebo robustní přenos nekonstantní rychlosti s minimálním přidaným napětím. Tato schopnost přímo snižuje neplánované prostoje – druhý hlavní faktor, který řídí jejich zvýšené používání.

Naše továrna provedla interní audit na 150 zákaznických pracovištích se zaměřením na čelní nakladače a grejdry. Stroje vybavené univerzálními spojkami vykazovaly o 43 % méně poruch souvisejících s hnacím ústrojím než stroje používající torzně pružné spojky. Proč? Protože když se rám zkroutí o 4 stupně, typická membránová spojka vytváří zatížení okraje, které zničí elastomer během týdnů. Univerzální spojka od Raydafon se jednoduše odvaluje přes úhel bez dodatečného ohybového namáhání hřídelí. Standardní univerzální spojka naší továrny umožňuje úhlové posunutí až 22 stupňů, přičemž speciální verze pro dlouhou životnost dosahují 30 stupňů (při snížených otáčkách).

Pro kvantifikaci tohoto přínosu zvažte lesní vyvážecí vůz provozovaný na nerovném terénu. Hnací soustava naráží na úhlové změny každých 15 sekund. U neuniverzální spojky reakční síly vyvolávají vertikální vibrace 3,2 g, které způsobují rychlou únavu ložisek převodovky. Přepnutím na správně dimenzovanou univerzální spojku se vibrace sníží na 0,7 g. Naše továrna naměřila 78% snížení špičkového bočního zatížení. Údaje z terénu od 40 vyvážecích strojů za dva roky ukázaly, že univerzální spojky eliminovaly všechny poruchy související se spojkou, zatímco spojky konkurentů měly 31% roční poruchovost. Tato spolehlivost se přímo promítá do zkrácení prostojů – a u těžkých zařízení každá hodina provozuschopnosti generuje příjmy.

Univerzální spojky navíc umožňují snadnější vyrovnání hřídele během instalace. Naše továrna dodává přírubové a navařené styly s vodicím uložením, které automaticky vystředí sestavu. U mobilních zařízení schopnost provozovat s vychýlením až 1,5 stupně staticky a dynamicky bez ztráty výkonu znamená, že mechanici mohou trávit méně času procedurami laserového ustavování. Naše dokumentace ukazuje, že tolerance vyrovnání je 4x větší než u pevných spojek. Zvýšené používání univerzálních spojek je tedy poháněno týmy údržby, které požadují odpuštění v nedokonalých podmínkách reálného světa.

My ve společnosti Raydafon Technology Group Co., Limited jsme také integrovali drážky pro indikátor opotřebení do vík ložisek našich univerzálních spojek. Tato inovace umožňuje operátorovi rychle měřit úhlovou vůli během obchůzek. Prediktivní údržba se stává proveditelnou, protože postupné zvyšování úhlové vůle signalizuje potřebu mazání, čímž se předchází katastrofickým zablokování. Jak se telematika těžkých zařízení vyvíjí, kompenzace nesouososti univerzálních spojek se dokonale shoduje se strategiemi monitorování stavu, což dále podporuje jejich přijetí napříč vozovými parky pro zemní práce a manipulaci s materiálem.

Proč jsou nižší náklady na životní cyklus a zjednodušená údržba hnacím motorem pro přijetí vozového parku?

Fleet manažeři a specialisté na nákup upřednostňují celkové náklady na vlastnictví (TCO) před počáteční nákupní cenou. Univerzální spojky historicky čelily vnímání vyšších vstupních nákladů, ale moderní konstrukce z naší továrny a dalších vyspělých výrobců tuto rovnici převrátily. Když vezmete v úvahu intervaly mazání, frekvenci výměn a prevenci sekundárního poškození, univerzální spojky nabízejí nejnižší TCO ze všech technologií spojek s vysokým kroutícím momentem pro většinu aplikací těžkého zařízení. Tato ekonomická realita je třetím silným faktorem, který urychluje jejich pronikání na trh.

Zvažte plán údržby typického zakladače pro zpětné získávání v hromadném terminálu. Tradiční ozubené spojky vyžadovaly domazávání každých 150 provozních hodin a roční přestavby, které stály 2 800 USD na díly a práci. Naproti tomu naše továrně uzavřené univerzální spojky pro stejnou aplikaci fungují 3 000 hodin před prvním domazáním, s úplným intervalem generální opravy 24 000 hodin. Během pětiletého období ušetří řešení Universal Coupling 21 400 USD na stroj v přímých nákladech na údržbu. Vynásobte to na 30 strojích a rozhodnutí bude jasné. Naše továrna zdokumentovala tyto úspory v bílé knize, což dále potvrzuje ekonomický důvod pro univerzální spojky.

Univerzální spojky navíc snižují potřebu specializovaných nástrojů. Výměna ozubené spojky často vyžaduje hydraulické stahováky a indukční ohřívače k ​​odstranění objímek s přesahem. Univerzální spojka naší továrny používá dělenou přírubu nebo pouzdra s kuželovým zámkem, která lze nainstalovat pomocí základních ručních nástrojů. Tato jednoduchost snižuje požadavky na pracovní dovednosti a zkracuje střední dobu opravy (MTTR). V jednom případě ve zlatém dole v Nevadě trvala výměna poškozené spojky dříve 8 hodin; přechod na náš design univerzální spojky to zkrátil na 2,5 hodiny. Při sazbě práce v dolech 95 USD za hodinu každá oprava ušetří více než 500 USD plus ztrátu produkce.

My ve společnosti Raydafon jsme také implementovali koncept modulárních komponent pro naše univerzální spojky. Jednotlivé příčné sestavy, ložiskové misky a třmeny lze vyměnit bez vyřazení celé jednotky. Tato modularita snižuje náklady na zásoby náhradních dílů až o 60 % ve srovnání s integrálními konstrukcemi. A protože naše továrna dodává opotřebitelné díly, jako jsou sady těsnění a jehlové válečky, samostatně, mohou zákazníci provádět drobné generální opravy ve svých vlastních dílnách. Zvýšené používání univerzálních spojek v Evropě a Severní Americe je silně ovlivněno touto transparentností TCO; manažeři nyní mohou předpovídat náklady na hnací ústrojí s 95% přesností v horizontu pěti let.

Kromě toho se zjednodušení údržby rozšiřuje i na bezpečnost. Poruchy spojky těžkého vybavení často vedou k vysokoenergetickému šrapnelu. Univerzální spojky naší továrny obsahují houževnatý ochranný kroužek, který obsahuje úlomky v případě vzácného selhání pavouka, čímž se snižuje riziko zranění. Nižší náklady životního cyklu nejsou jen o dolarech – zahrnují zamezení prostojům, bezpečnost a snadnou opravu. Tyto výhody jsou důvodem, proč velké nájemní domy, jako je United Rentals, nyní standardizují univerzální spojky pro svůj renovovaný těžký vozový park. Čtvrtý faktor přirozeně staví na těchto ekonomických a spolehlivých pilířích: průlomové vědy o materiálech.

Jaké materiálové a výrobní průlomy zvyšují spolehlivost univerzální spojky?

Oživení univerzálních spojek v těžkém zařízení by nebylo možné bez souběžných inovací v metalurgii, tepelném zpracování a přesném obrábění. Před dvaceti lety trpěly univerzální klouby omezenou životností kvůli brinelování ložisek a deformaci třmenu. Dnes naše továrna používá kryogenní úpravu kritických součástí k přeměně zadrženého austenitu na martenzit, což zvyšuje odolnost proti opotřebení o 150 %. Tyto pokroky řeší historická slabá místa a jsou čtvrtým hlavním faktorem, který vede ke zvýšenému přijetí. Bez těchto průlomů by první tři faktory byly irelevantní.

Začněte s technologií ložisek. Univerzální spojka naší továrny nyní obsahuje logaritmické profily válečků, které eliminují špičky namáhání hran. Analýza konečných prvků (FEA) optimalizovala vyklenutí válce, což vedlo k rovnoměrnému rozložení zatížení po celé délce jehly. Tato inovace, patentovaná společností Raydafon, zvyšuje dynamické zatížení o 40 % při stejné velikosti obálky. Prakticky řečeno, univerzální spojka, která dříve vydržela 5 000 hodin, nyní dosahuje 7 500 hodin za stejných podmínek. V kombinaci s pokročilým nitrokarburizací čepů čepů naše továrna dosahuje povrchové tvrdosti 68 HRC s tvárným jádrem, což zabraňuje jak opotřebení, tak křehkému lomu.

Vyvíjel se i výběr materiálů. Naše univerzální spojkové třmeny jsou nyní kované z mikrolegované oceli (30MnVS) namísto konvenčního 42CrMo4. Tato úprava eliminuje samostatné kroky kalení a temperování, snižuje deformaci a zlepšuje rozměrovou konzistenci. Důkazem jsou hodnoty Cpk naší továrny: udržujeme index procesní způsobilosti 1,33 pro vyrovnání vrtání třmenu, což zajišťuje, že každá univerzální spojka má radiální házení menší než 0,05 mm. Taková přesnost minimalizuje opotřebení spojovacích hřídelí způsobené vibracemi. Pro výrobce OEM těžkého vybavení to znamená méně záručních nároků souvisejících s NVH hnacího ústrojí (hluk, vibrace, drsnost).

Kromě toho naše továrna přijala indukční konturové kalení pro křížové čepy. Na rozdíl od cementování, které vytváří stejnoměrnou skořápku, indukční kalení vytváří kalenou zónu pouze tam, kde se valivé prvky dotýkají, takže jádro zůstává houževnaté. Toto selektivní kalení snižuje riziko šíření trhlin. V destruktivních testech naše křížové spojky Universal Coupling vydržely 12 milionů cyklů točivého momentu při 110 % jmenovitého zatížení, než došlo k prasknutí – což je o 340 % zlepšení oproti standardním indukčně tvrzeným dílům před deseti lety. V kombinaci s těsněním třídy ISO 7 (trojitý břit s labyrintovým efektem) tyto průlomové materiály zabraňují vnikání nečistot a maziv dovnitř, a to i v abrazivních prostředích, jako jsou cementárny nebo doly na železnou rudu.

A konečně digitální výroba – konkrétně robotické broušení a statistické řízení procesů v reálném čase – zajišťuje, že každá univerzální spojka opouštějící Raydafon splňuje tolerance letecké třídy. Souřadnicový měřicí stroj (CMM) naší továrny kontroluje každý kritický rozměr s dohledatelnými záznamy. Tato úroveň zajištění kvality byla před dvěma desetiletími nemožná, ale nyní je standardem pro prémiové univerzální spojky. Jak se těžká zařízení posouvají směrem k autonomnímu provozu, potřeba předvídatelných a ultraspolehlivých komponentů hnacího ústrojí se stává prvořadou. To je důvod, proč lídři v oboru stále více spoléhají na univerzální spojky vyráběné z těchto vyspělých materiálů a procesů. Konvergence všech čtyř faktorů vytváří přesvědčivý, nezvratný trend.

Shrnutí: Konvergence faktorů přetvářejících konstrukci hnacího ústrojí

Po prozkoumání kapacity točivého momentu, kompenzace nesouososti, ekonomie životního cyklu a průlomů ve výrobě vyniká jeden závěr: Univerzální spojky se vyvinuly ze specializovaných součástí na centrální prvky konstrukce těžkých zařízení. Naše továrna ve společnosti Raydafon Technology Group Co., Limited zaznamenala od roku 2018 meziroční nárůst o 18 %. Klíčové poznatky pro vlastníky vozových parků a OEM inženýry jsou jasné. Za prvé, moderní univerzální spojky nabízejí hustotu točivého momentu, která překonává ozubené spojky, při manipulaci s úhly, které zabíjejí jiné flexibilní typy. Za druhé, náklady na údržbu a prostoje se dramaticky snižují, což přímo zvyšuje ziskovost. Za třetí, materiálové a procesní inovace eliminovaly historické obavy o spolehlivost.

Kromě toho se průmysl posouvá směrem k integrovanému monitorování hnacího ústrojí. Chytré univerzální spojky se zabudovanými snímači teploty a vibrací jsou již v pilotní výrobě v naší továrně. Tento vývoj dále urychlí přijetí. Univerzální spojky nyní představují optimální rovnováhu mezi výkonem a celkovými náklady pro jakoukoli aplikaci těžkého zařízení – těžbu, stavebnictví, lesnictví nebo námořní dopravu. Ignorovat tento trend znamená akceptovat vyšší provozní náklady a nižší dostupnost. Vyzýváme inženýry, aby přehodnotili svá kritéria výběru spojek a vyžádali si vzorová data od pokročilých výrobců, jako jsouRaydafon Technology Group Co., Limited. Přechod již začal a důkazy jsou ohromující.

Často kladené otázky (FAQ) o univerzálních spojkách v těžkých strojích

Q1: Jaká je typická životnost univerzální spojky v těžkém důlním vozíku ve srovnání s ozubenou spojkou?

Odpověď 1: Na základě terénních dat naší továrny ze 120 nákladních vozidel provozovaných v abrazivních podmínkách dosahuje správně dimenzovaná univerzální spojka průměrné životnosti 18 500 hodin před první generální opravou (výměnou ložisek). Ve stejném pracovním cyklu vyžaduje standardní ozubená spojka přestavbu po 9 200 hodinách z důvodu opotřebení zubů a tření. Valivá tělesa univerzální spojky (jehlová ložiska) rozdělují napětí a přizpůsobují se úhlovému pohybu s minimálním třením, zatímco ozubené spojky spoléhají na kluzný kontakt, který urychluje opotřebení. Kromě toho mohou být naše univerzální spojky renovovány novými křížovými sadami za 40 % nákladů na novou ozubenou spojku. Proto pro těžební aplikace poskytuje univerzální spojka delší životnost a nižší náklady životního cyklu.

Q2: Mohou univerzální spojky zvládnout vysokorychlostní aplikace v těžkých zařízeních, jako jsou drtiče nebo odstředivá čerpadla?

A2: Ano, ale s ohledem na design. Standardní univerzální spojky jsou omezeny odstředivou silou na ložiskové válečky a schopností udržet mazání. Naše továrna vyrábí univerzální spojky speciálně vyvážené na G6,3 podle ISO 1940 pro rychlosti až 3000 ot./min. Pro vysokorychlostní těžká zařízení (např. vynášecí dopravníky mobilních drtičů s rychlostí 1800 ot./min.) doporučujeme naši řadu „H“ s mazáním olejem místo maziva, plus přesně broušené křížové čepy. Ve společnosti Raydafon Technology Group Co., Limited jsme během čtyř let dodali univerzální spojky pro pohony drtičů hornin, které pracují při 2100 otáčkách za minutu bez jakékoli poruchy. Avšak nad 3500 ot./min mohou být vhodnější spoje s konstantní rychlostí nebo membránové spojky. Vždy se řiďte rychlostními křivkami výrobce.

Otázka 3: Jak ovlivňují faktory prostředí, jako jsou extrémní teploty nebo prašnost, výkon univerzálních spojek v těžkém zařízení?

A3: Univerzální spojky jsou pozoruhodně odolné, když jsou správně utěsněny. Naše továrna používá třístupňový systém těsnění: primární břitové těsnění Viton (určené pro -40 °C až +200 °C), labyrintový odlučovač prachu a vnější kovový štít. V arktických těžebních operacích naše univerzální spojky s nízkoteplotním mazivem (bod tuhnutí -50 °C) fungovaly bez praskání těsnění. V závodech na výrobu horkého asfaltu (okolí až 80 °C plus sálavé teplo) zajišťuje spolehlivý provoz vysokoteplotní polymočovinové mazivo. Prach je větší nepřítel; naše utěsněná konstrukce si však zachovává ochranu proti vniknutí odpovídající IP66. Terénní kontroly po 6000 hodinách při manipulaci s uhlím ukázaly méně než 0,2 gramu prachu uvnitř ložiskové dutiny. Pravidelné domazávání každých 500 hodin odstraňuje veškeré nečistoty. Při správném výběru tedy univerzální spojky vynikají v extrémních prostředích.

Q4: Jaké jsou známky toho, že univerzální spojka na těžkém zařízení potřebuje výměnu nebo údržbu?

A4: Existují čtyři primární indikátory. Za prvé, zvýšená úhlová vůle: změřte rotační vůli mezi třmeny; pokud překročí 2 stupně (nebo tovární limit), křížová ložiska jsou opotřebovaná. Za druhé, kontrola odvzdušnění: pokud čerstvé mazivo během mazání nevystoupí ze všech čtyř těsnění ložisek, je těsnění zablokované nebo poškozené. Za třetí, monitorování vibrací: náhlé zvýšení 1x nebo 2x harmonických frekvencí hřídele, zejména při zatížení, signalizuje opotřebení čepu. Za čtvrté, viditelné stopy rzi nebo poklepání na povrchu kříže. Naše továrna doporučuje infračervené snímání teploty; spojka běžící o 30 °C nad základní linií indikuje tření. Pro preventivní údržbu vyměňte křížovou sadu po 60 % předpokládané životnosti L10 (na základě údajů točivého momentu/úhlu). Pomocí těchto značek lze plánovat prostoje, nikoli nouzové.

Otázka 5: Jak mohu vybrat správnou velikost univerzální spojky pro nový design těžkého zařízení?

A5: Výběr zahrnuje čtyři kroky: (1) Určete ekvivalentní kroutící moment včetně provozního faktoru: T_eq = T_nominální * K_s * K_a, kde K_s pro rázové zatížení (např. 2,5 pro drtič hornin) a K_a pro úhlové vyosení (1,3 pro >10°). (2) Zvažte současně maximální rychlost a pracovní úhel; každá univerzální spojka má obálku krouticího momentu, úhlu a rychlosti. Naše továrna poskytuje výběrový software založený na ISO 14691. (3) Kompatibilita třmenu a příruby se stávajícími hřídeli. (4) Speciální aplikace: pro reverzní zatížení přidejte 20% marži; pro nízké otáčky (<100 ot./min.), dvakrát zkontrolujte jmenovitý statický moment. Ve společnosti Raydafon Technology Group Co., Limited, naši inženýři nabízejí bezplatné hodnocení velikosti pro výrobce OEM těžkého vybavení. Vždy doporučujeme předimenzovat jednu velikost rámu, pokud provoz zahrnuje nepředvídatelné rázové zatížení. Tím je zajištěno, že vaše univerzální spojka poskytuje spolehlivost, o které se mluví v tomto článku.
