Hydraulický válec pro zvedání jeřábu
  • Hydraulický válec pro zvedání jeřábuHydraulický válec pro zvedání jeřábu
  • Hydraulický válec pro zvedání jeřábuHydraulický válec pro zvedání jeřábu

Hydraulický válec pro zvedání jeřábu

Hydraulický válec Raydafon pro vylamování jeřábu je válec pro ovládání úhlu výložníku pro mobilní jeřáby a přístavní stroje. Referenční model ZXSTC1000S.2.5-00: otvor Φ320, tyč Φ280, zdvih 4000 mm, instalační vzdálenost 4750 mm, pracovní tlak 32 MPa, dynamický tah v reálném čase 3000 kN, hmotnost jednotky 1522 kg. Těleso je 7-tahové zápustkově kované z letecké vysokopevnostní legované oceli, dvakrát zestárlé pro stabilizaci pevnosti v tahu nad 1250 MPa. Trojité progresivní těsnění s dováženým německým perfluoretherovým pryžovým kompozitním kroužkem a 5 μm stupňovitým prachovým břitem. Integrované elektrohydraulické servo s magnetostrikční polohovou zpětnou vazbou ±0,03 mm pro stabilitu při ultranízké rychlosti 0,08 mm/s. 5000 hodin bezúdržbového cyklu. Vlastní vrtání Φ50-500 mm, odolné proti slané vodě a prachu. MOQ 5 jednotek, dodací lhůta 45–60 dní. Zašlete model jeřábu, požadavek na tah a množství pro cenovou nabídku.
Luffing jeřábu · Model ZXSTC1000S.2.5-00

Hydraulický válec na zakázku jeřábu pro mobilní jeřáby a přístavní stroje – přímá dodávka výrobce OEM

Hydraulický válec vylamování jeřábu ovládá úhel výložníku na mobilních jeřábech. Raydafon jej vyrábí s dvojčinným vícestupňovým teleskopickým designem, který se vysouvá na velkou vzdálenost a kompaktně se zasouvá. Tělo je 7-tahové zápustkově kované z letecké vysoce pevné legované oceli a dvakrát zestárlé pro stabilizaci pevnosti v tahu nad 1250 MPa. Trojité progresivní těsnění a magnetostrikční servomodul zvládají požadavky na solnou mlhu, prach a přesnost provozních cyklů přístavu a větrné energie.

3000 kN Dynamický tah v reálném čase
32 MPa Pracovní tlak
Φ320×Φ280 Vývrt × tyč
4000 mm Mrtvice
5000 h Bezúdržbový
Referenční model

ZXSTC1000S.2.5-00 — Úplná specifikace

Referenční model je skutečná produkční konfigurace používaná pro okruhy vylamování těžkých nákladních mobilních jeřábů. Vlastní vrtání a zdvih jsou k dispozici ve stejném procesu kreslení.

Název válce Číslo výkresu Vývrt ΦD Rod Φd Mrtvice S Instalovat. L Tlak Přístav Hmotnost
Luffovací hydraulický válec ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Jeřábové obvody s různým tahem nebo montážními vzory lze vyrobit podle vašeho výkresu. Pošlete značku a model jeřábu, požadovaný tah a montážní výkres. Širší řadu válců mobilního jeřábu vizHydraulické válce mobilního jeřábukategorie.

Inženýrský hluboký ponor

Čtyři technologie, díky kterým je tento válec jiný

01

Adaptivní řízení zátěže v plném stavu

Tělo válce je vykováno z leteckého materiálu. Raydafon používá zakázkovou vysoce pevnou legovanou ocel, která prochází sedmi průchody zápustkovým kováním a poté tepelným zpracováním dvojitým stárnutím. Dvojité stárnutí stabilizuje strukturu materiálu, takže pevnost v tahu se drží nad 1250 MPa. Na přítlačném válci o síle 3000 kN s nepřetržitými zdvihovými cykly je tato struktura zrna tím, co udržuje únavovou životnost stabilní při tlaku 32 MPa.

≥1250 MPa v tahu
02

Přesné servořízení na úrovni mikronů

Inženýrský tým společnosti Raydafon vyvinul integrovaný elektrohydraulický servo modul, který nahrazuje tradiční samostatné nastavení ovládání ventilů. Skupina ventilů používá jádra servoventilů letecké třídy a magnetostrikční snímač posunu s přesností ±0,03 mm. Tato kombinace podporuje stabilní provoz při ultranízké rychlosti při 0,08 mm/s, takže obsluha může umístit výložník bez prokluzu nebo překmitu během operací jemného nakládání.

±0,03 přesnost snímače mm
03

Extrémní ochrana životního prostředí s dlouhou životností

Přístavní stroje vidí erozi solnou mlhou. Hutní zařízení vidí vysokoteplotní prach. Raydafon vybudoval trojitou progresivní těsnící ochrannou strukturu pro oba. Hlavním těsněním je perfluoretherový pryžový kompozitní kroužek dovezený z Německa s dvoubřitým designem pro obousměrnou kompenzaci tlaku. Střední vrstva využívá stupňovitý prachový okraj, který zachycuje pevné částice větší než 5 μm. Odolnost vůči znečištění je o 40 % vyšší než u tradičního těsnění s jedním břitem. Kombinovaný cyklus je hodnocen na 5000 hodin bez údržby.

5 μm prachový ret
04

Hydraulický systém s optimalizovanou energetickou účinností

Energeticky úsporný design Raydafonu vychází z analýzy skutečného chodu stavebních strojů. Obvod diferenciální amplitudy snižuje objem cirkulace hydraulického oleje o 35 % v podmínkách bez zatížení. V kombinaci s vysoce účinným synchronním motorem čerpadel s permanentními magnety celková spotřeba energie systému klesne o 28 % ve srovnání s tradičním řešením. Na jeřábu s 8hodinovými směnami to znamená měřitelné snížení spotřeby paliva nebo baterie.

-28 % energie systému

Proč Raydafon Crane Luffing Hydraulické válce

A

20 let v oboru hydrauliky

Raydafon vyrábí hydraulické válce již dvě desetiletí. Konstruktérský tým vyvíjí válec, servo modul a systém těsnění ve firmě, takže změny specifikací jsou řešeny u zdroje, nikoli prostřednictvím externích dodavatelů.

B

Plná kontrola od kování po montáž

Kování karoserie, tepelné zpracování, honování, chromování, montáž těsnění a tlaková zkouška – to vše probíhá v závodě Raydafon. To zachovává sledovatelnost nedotčenou a snižuje odchylky šarží, které získáte od více dodavatelů.

C

Přímé tovární ceny

Prodáváno pod modelem přímého prodeje. Srovnatelný výkon za zhruba 60 % nákladů evropských a amerických značek na stejné úrovni specifikací. Mezi továrnou a kupujícím není přidána žádná obchodní marže.

D

Kompletní přizpůsobení

Průměry válcového vrtání od Φ50 mm do Φ500 mm lze vyrobit na zakázku. Zdvih, instalační vzdálenost, typ portu a montážní vzor jsou vyrobeny podle vašeho výkresu, takže nestandardní modely jeřábů lze přesně sladit.

E

Ověřeno v podmínkách přístavu a větrné energie

Trojitý těsnící systém a servomodul byly navrženy pro přístavní stroje solnou mlhou a větrné podmínky těžkého zdvihu. Návrh se zaměřuje na skutečná pracoviště, nikoli na laboratorní podmínky.

F

OEM podpora

Pošlete značku a model jeřábu nebo číslo výkresu. Raydafon reverzní inženýrství, vzorky a cituje zakázkovou dávku na stejném výkresu. Podporuje balení soukromých značek pro zákazníky OEM.

Rozměrové výkresy

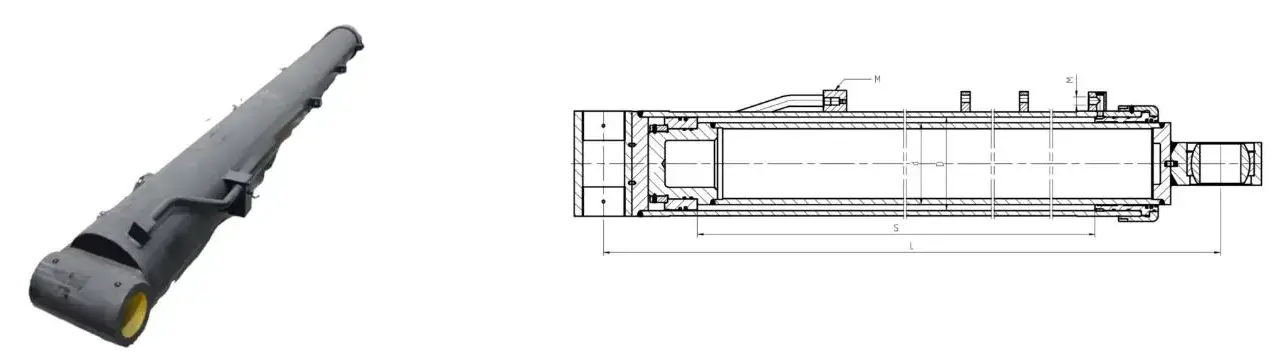

Crane luffing hydraulic cylinder dimension drawing
Přehled instalace — rozhraní vrtání/tyče, pozice portu a montážní schéma

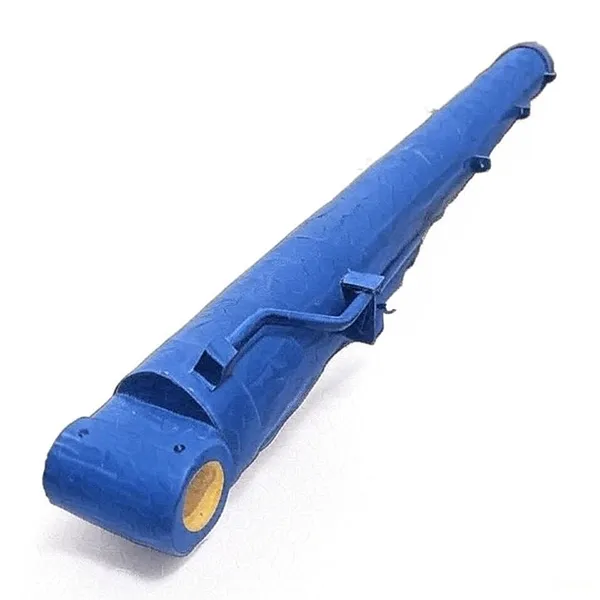

Crane luffing hydraulic cylinder product view
Pohled na produkt — sestava těla válce a tyče

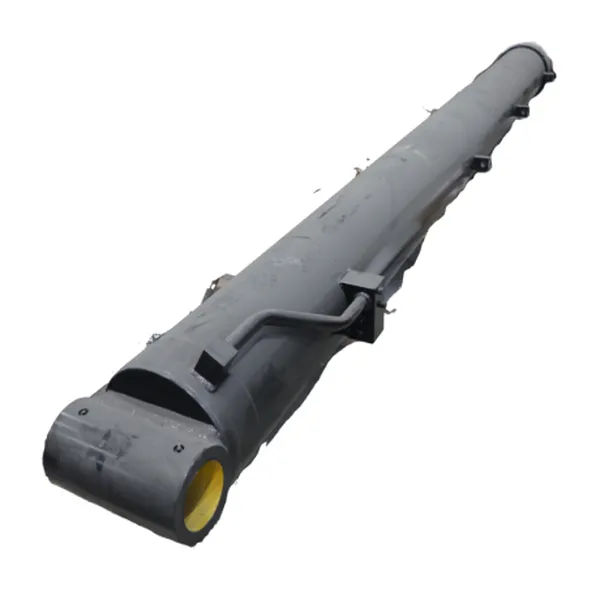

Crane luffing hydraulic cylinder detail
Detail portu a těsnění — 2-M27×2 plus 4-G1/4 rozhraní

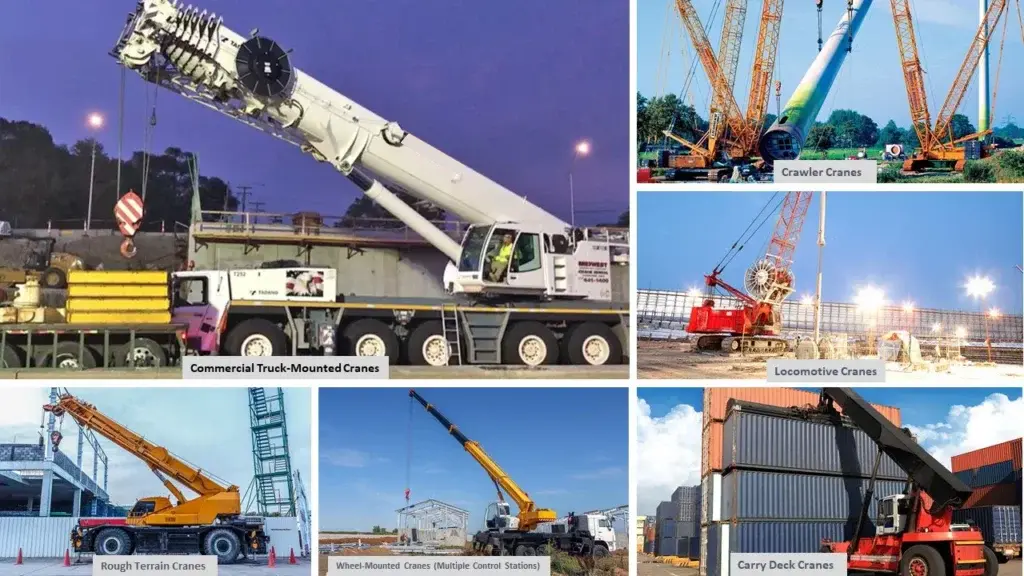

Crane luffing hydraulic cylinder application
Referenční číslo aplikace – namontované na vylamovacím okruhu mobilního jeřábu

Kde se používají hydraulické válce s jeřábovým lešením

01

Mobilní jeřáby

Ovládání úhlu výložníku na nákladních a terénních mobilních jeřábech. Zvládá tah potřebný ke zvednutí a držení výložníku při plném zatížení.

02

Přístavní stroje

Jeřáby z lodi na břeh a ze dvora v prostředí solné mlhy. Trojité progresivní těsnění a tvrdé chromování prodlužují cyklus údržby v pobřežních provozech.

03

Zařízení na větrnou energii

Vyostření jeřábového výložníku na instalačních a údržbářských nádobách. Vysoká stabilita tahu a servořízení na úrovni mikronů jsou důležité pro přesné polohování na moři.

04

Těžké strojírenství a hutnictví

Průmyslová zvedací zařízení ve vysokých teplotách a prašných podmínkách. Energeticky úsporný obvod snižuje spotřebu paliva nebo baterie při dlouhých směnách.

Specifikace objednávky

Referenční model
ZXSTC1000S.2.5-00
Dynamický tah v reálném čase
3000 kN
Pracovní tlak
32 MPa
Průměr vrtání
Φ320 mm (k dispozici vlastní Φ50-500 mm)
Průměr tyče
Φ280 mm
Mrtvice
4000 mm
Instalační vzdálenost
4750 mm
Jednotková hmotnost
1522 kg
Přístav / rozhraní
2-M27×2 plus 4-G1/4
Kování těla
7-tahová zápustkově kovaná legovaná ocel letecké třídy, dvojnásobně zestárlá na pevnost v tahu ≥1250 MPa
Servo ovládání
Integrované elektrohydraulické servo, magnetostrikční senzor přesnost ±0,03 mm, ultra nízká rychlost 0,08 mm/s
Těsnění
Trojité progresivní těsnění, hlavní kroužek z německého perfluoretherového kompozitu, 5 μm stupňovitý prachový břit
Úspora energie
Obvod s diferenciální amplitudou, o 35 % menší cirkulace oleje naprázdno, o 28 % nižší spotřeba energie systému
Cyklus údržby
5000 hodin bez údržby
Přizpůsobení
Kompletní zakázkový otvor Φ50-500 mm, OEM balení a soukromá značka
MOQ
5 jednotek na model
Hromadná dodací lhůta
45-60 dní po uložení a schválení výkresu
Základ cenové nabídky
Model a nosnost jeřábu, požadavek na tah, specifikace vrtání/zdvihu, velikost portu, množství, cílový port

Jak se vaše objednávka pohybuje přes Raydafon

  1. 01

    Aplikační stručný

    Pošlete model jeřábu a nosnost, požadovaný tah, specifikaci vrtání/zdvihu, velikost portu, množství a cílový port.

  2. 02

    Výběr modelu a cenová nabídka

    Raydafon potvrdí, zda referenční model vyhovuje, nebo zda je vyžadována vlastní sestavení. Nabídka FOB Ningbo je vydána s dodací lhůtou.

  3. 03

    Schválení výkresu

    U zakázkových sestav Raydafon zpětně zkonstruuje OEM díl, vyrobí vzorek a potvrdí s kupujícím vrtání, zdvih, instalační vzdálenost a rozměry portu.

  4. 04

    Kování a tepelné zpracování

    7-tahové zápustkové kování a tepelné zpracování s dvojitým stárnutím stabilizují tělo na pevnost v tahu nad 1250 MPa. Následuje honování a tvrdé chromování.

  5. 05

    Montáž a tlaková zkouška

    Píst, těsnění, servo modul a nárazník jsou smontovány. Válec je tlakově testován na 32 MPa a testován na zdvih na hladkost a odezvu serva.

  6. 06

    Balení a expedice

    Válce jsou baleny ve vyztužených dřevěných pouzdrech s antikorozním olejem a ochrannými koncovkami. Dodáváno po moři, letecky nebo expresně se seznamem balení, fakturou a inspekční zprávou.

Dokumentace a podpora kvality

  • ✓
    Materiálový certifikát

    Certifikát z legované oceli těla, záznam tepelného zpracování o dvojitém stárnutí, list s údaji o těsnící směsi dodávaný s každou zásilkou.

  • ✓
    Zpráva o tlakové zkoušce

    Každá láhev před balením testována tlakem 32 MPa. Zaznamenává se netěsnost, hladkost zdvihu, odezva serva a usazení portu.

  • ✓
    Záznam o rozměrové kontrole

    Vrtání, tyč, zdvih, instalační vzdálenost a rozměry portu zaznamenané podle objednané specifikace nebo zákaznického výkresu.

  • ✓
    Exportní balení

    Vyztužené dřevěné pouzdro s antikorozním olejem a ochrannými koncovkami. Velké série válců paletizované a páskované pro námořní přepravu.

Často kladené otázky

Co je to hydraulický válec lešení jeřábu?

Hydraulický válec pro vylamování jeřábu je hydraulická součást, která ovládá úhel výložníku na mobilním jeřábu. Luffing znamená zvedání nebo spouštění výložníku a válec pohání tento pohyb prostřednictvím dvojčinného vícestupňového teleskopického designu. Je to jeden z hlavních válců na mobilních jeřábech vedle válce protizávaží a válce výložníku.

Jaký je referenční model a jeho tah?

Referenčním modelem je ZXSTC1000S.2.5-00 s dynamickým tahem 3000 kN v reálném čase, pracovním tlakem 32 MPa, vrtáním Φ320 mm, tyčí Φ280 mm, zdvihem 4000 mm, instalační vzdáleností 4750 mm a hmotností jednotky 1522 kg. Raydafon podporuje vlastní vrtání a zdvih pro OEM značky jeřábů.

Jaký materiál a postup kování se používá?

Tělo válce je 7-tahové zápustkově vykované z letecké vysoce pevné legované oceli, poté dvakrát zestárlé, aby se stabilizovala pevnost v tahu nad 1250 MPa. Tento proces kování zlepšuje strukturu zrna a únavovou životnost ve srovnání s konvenčním odléváním nebo obráběním z tyčového materiálu, na čemž záleží u přítlačného válce 3000 kN s nepřetržitým zdvihem.

Jak přesné je ovládání serva?

Raydafon používá integrovaný elektrohydraulický servo modul s jádry servoventilů letecké třídy a magnetostrikčním snímačem posuvu s přesností ±0,03 mm. To podporuje stabilní provoz při ultranízké rychlosti při 0,08 mm/s, takže obsluha může přesně umístit výložník bez prokluzování.

Jak funguje systém trojitého těsnění?

Trojitá progresivní těsnící struktura má tři vrstvy. Hlavním těsněním je perfluoretherový pryžový kompozitní kroužek dovezený z Německa s dvoubřitým designem pro obousměrnou kompenzaci tlaku. Střední vrstva využívá stupňovitý prachový okraj, který zachycuje pevné částice větší než 5 μm. Vnější vrstva poskytuje dodatečnou ochranu stěrače. Odolnost vůči znečištění je o 40 % vyšší než u těsnění s jedním břitem.

Jaký je mechanismus úspory energie?

Raydafon používá inovativní obvod diferenciální amplitudy, který snižuje objem cirkulace hydraulického oleje o 35 % v podmínkách bez zatížení. V kombinaci s vysoce účinnou skupinou synchronních motorů s permanentními magnety je celková spotřeba energie systému snížena o 28 % ve srovnání s tradičním řešením.

Jaký je cyklus údržby a rozsah přizpůsobení?

Válec je navržen pro 5000hodinový bezúdržbový cyklus v solném a prašném prostředí. Raydafon podporuje kompletní přizpůsobení průměrů válcového vrtání od Φ50 mm do Φ500 mm, plus OEM balení a privátní štítek. MOQ je 5 jednotek na model.

Jak si vyžádám cenovou nabídku?

Pošlete svůj model jeřábu a nosnost, požadovaný tah, specifikaci vrtání/zdvihu, velikost portu, množství a cílový port. Raydafon potvrdí model nebo navrhne vlastní sestavení a poté nabídne cenovou nabídku FOB Ningbo s dodací lhůtou a podrobnostmi o balení.

Jste připraveni k odběru hydraulických válců na zakázku pro vytahování jeřábů?

Pošlete svůj model jeřábu a tonáž, požadovaný tah, specifikaci vrtání/zdvihu a objednané množství. Raydafon potvrdí model nebo navrhne vlastní sestavení a poté nabídne cenovou nabídku FOB Ningbo s dodací lhůtou a podrobnostmi o balení.
