Hydraulický válec s protizávažím jeřábu
  • Hydraulický válec s protizávažím jeřábuHydraulický válec s protizávažím jeřábu
  • Hydraulický válec s protizávažím jeřábuHydraulický válec s protizávažím jeřábu

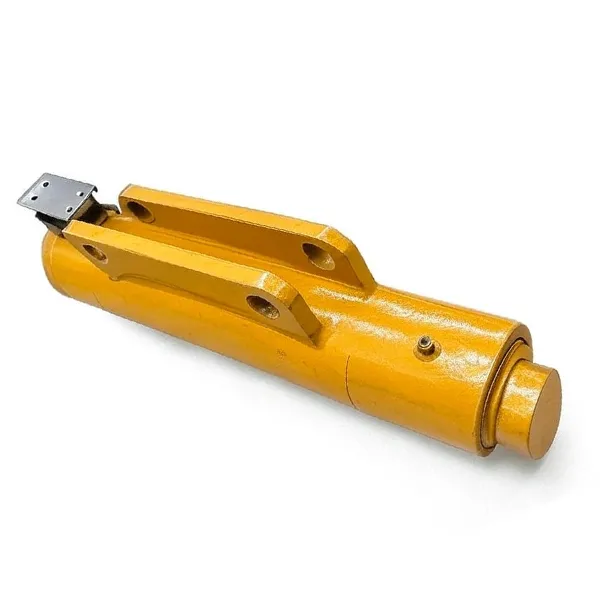

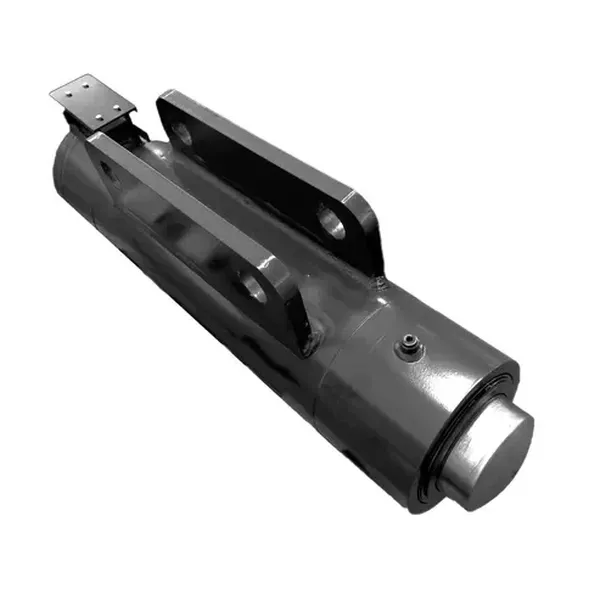

Hydraulický válec s protizávažím jeřábu

Hydraulický válec protizávaží jeřábupro mobilní jeřáby a přístavní zařízení. Pohybuje blokem protizávaží v reálném čase, aby se výložník kýval v rozmezí ±1° a omezil vypínání v důsledku nevyváženosti. Vyrobeno pro terénní jeřáby třídy QAY220 200–220 t.

OtvorΦ200 mm· RodΦ100 mm· Mrtvice180 mm· Pracovní tlak25 / 40 MPa· Hmotnost124 kg· Výkres č.QAY220.12/13A-00· Legovaná ocel třídy 35CrMo · Továrna ISO 9001 · MOQ 1 ks · K dispozici vlastní zdvih · Nabídka do 24 hodin.

Vrtání Φ200 · Tyč Φ100 · 25/40 MPa · OEM Factory

Jeřábový protizávaží Hydraulický válec proMobilní jeřáby a vybavení přístavů — Vlastní zdvih, 24hodinová nabídka

Raydafon vyrábí hydraulický válec protizávaží jeřábu, který udržuje vaše rameno vyvážené, když se náklad pohybuje. Vyrobeno z vysoce pevné legované oceli s chromovanou nebo antikorozní povrchovou úpravou, poskytuje stabilní výkon síly, ±1° kontrolu výkyvu výložníku a více než 15% úsporu energie ve srovnání s konvenčními válci při ekvivalentním zatížení. Přímá dodávka z továrny z Ningbo, Čína – řízení procesu podle ISO 9001, MOQ 1 kus, vlastní zdvih a montážní rozhraní k dispozici.

vrtání (D)
Φ200 mm
Tyč (d)
Φ100 mm
zdvih (S)
180 mm
Instalace Vzdálenost
530 mm
Pracovní tlak
25 / 40 MPa
Hmotnost
124 kg
Výkres č.
QAY220.12/13A-00
MOQ
1 kus

Co dělá jeřábový hydraulický válec s protizávažím na vašem jeřábu

Hydraulický válec protizávaží je hlavním pohonem systému protizávaží mobilního jeřábu. Když se výložník vysune, válec přesune blok protizávaží v reálném čase, aby udrželo těžiště jeřábu uvnitř bezpečného obalu. Bez něj se jeřáb spoléhá na pevné protizávaží – to znamená, že se buď sníží nosnost, nebo musí být podvozek těžší, než je nutné.

Válec protizávaží Raydafon spolupracuje s hydraulickým řídicím systémem jeřábu a převádí signály snímače nebo operátora do přesné polohy protizávaží. Výsledkem je plynulejší pohyb výložníku, menší kývání při zvedání ve větrných dnech a méně neočekávaných odstávek z alarmů nevyváženosti. Pro nákupy zdrojůprůmyslové hydraulické válce, je to součást, která nejpříměji ovlivňuje dobu cyklu a bezpečnostní rezervu.

Pokud váš jeřáb používá jinou funkci protizávaží – například systém otočného výložníku – porovnejtehydraulický válec leštění jeřábunebo procházet celýřada hydraulických válců mobilního jeřábupřed výběrem.

Specifikace hydraulického válce s protizávažím jeřábu

Níže uvedený standardní model pokrývá většinu 200–220 t protizávaží mobilních jeřábů. K dispozici je vlastní vrtání, zdvih a montážní vzdálenost – zašlete svůj výkres a my vám do 24 hodin vrátíme doporučení velikosti.

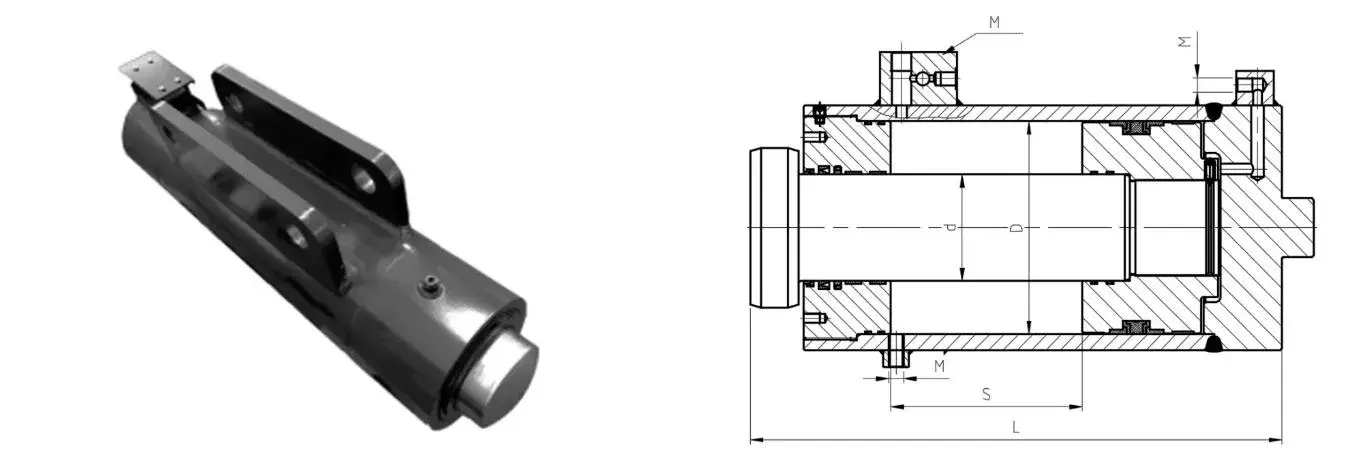

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Rozměrový výkres hydraulického válce protizávaží jeřábu — QAY220.12/13A-00

Standardní jeřábový hydraulický válec s protizávažím — Technická data
Název válce Výkres č. Vrt D Rod d Mrtvice S Instalace Distance L Pracovní tlak Rozhraní M Hmotnost
Hydraulický válec s protizávažím QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Vrtání Φ200 mm Tyč Φ100 mm Zdvih 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Není velikost, kterou potřebujete? Vyrábíme také vlastní válce s protizávažím pro jiné tonážní třídy jeřábů. Pošlete vrtání, zdvih, tlak a montážní rozhraní – nebo jednoduše přepošlete číslo výkresu – a naši inženýři potvrdí shodu.

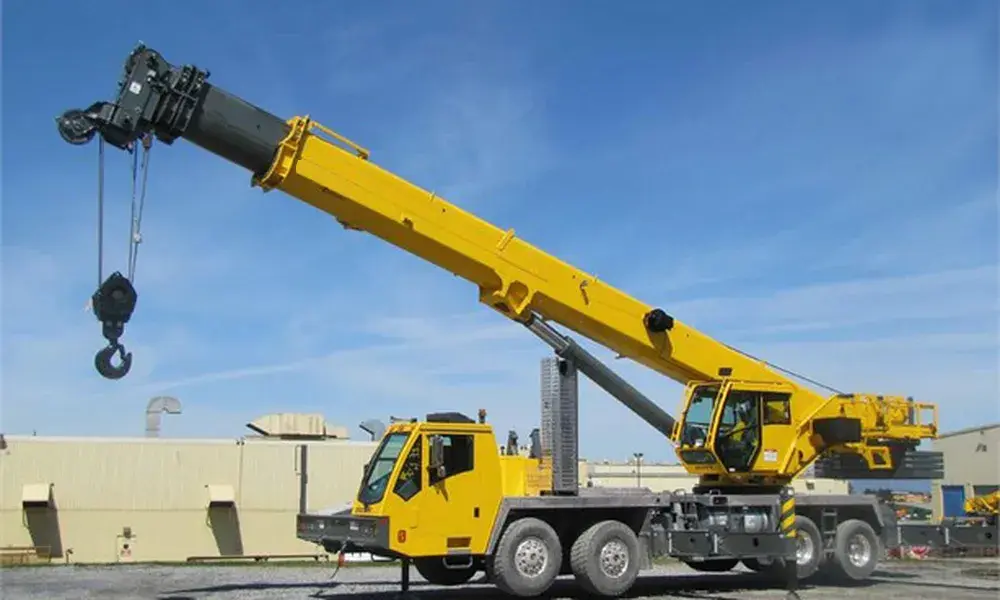

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Proč si technici nákupu vybírají válce s protizávažím Raydafon

K opakovaným objednávkám vedou tři komerční důvody:delší servisní interval, nižší pracnost údržby a stabilní výkon po celou dobu zdvihu.

01

Tělo z vysoce pevné slitiny oceli

Odolává vysokému tlaku a velkému zatížení bez deformace při nepřetržitém provozu. Povrchové chromování nebo antikorozní nátěr zvládá vlhké, solné a prašné prostředí.

02

Přesné polohování

Spolupracuje s hydraulickým řídicím systémem jeřábu pro hladký teleskopický pohyb – rychlé přemístění protizávaží během zvedání a nastavení vyvážení na milimetry během jemného umístění.

03

Modulární instalace

Pasuje na stávající upevňovací body jeřábu bez velkých úprav. Těsnění a servisní porty jsou dostupné pomocí standardních nástrojů – většina výměn těsnění je dokončena do 30 minut na místě.

04

Energeticky efektivní

Výkon se v reálném čase přizpůsobuje pracovním podmínkám. Ve srovnání s konvenčními lahvemi při ekvivalentní síle je spotřeba energie snížena o více než 15 %.

Aplikace: Kde kupující instalují tyto válce

Hydraulický válec protizávaží je určen všude tam, kde musí jeřáb zůstat vyvážený, zatímco se mění poloha nákladu nebo výložníku. Mezi typické instalace patří:

Přístavní kontejnerové jeřáby Jeřáby z lodi na pobřeží Věžové jeřáby Terénní mobilní jeřáby Pásové jeřáby Jeřáby pro instalaci větrných turbín Výstroj těžkého vybavení Montáž ocelové konstrukce Zvedání prefabrikovaných budov Loděnice portálové jeřáby

Potřebujete související funkce jeřábu? Zkontrolovat celýsérie hydraulických válců mobilního jeřábuneborozsah teleskopických hydraulických válcůpro aplikace rozšíření výložníku.

Zakázkové válce s protizávažím — OEM, privátní značka a výroba založená na výkresech

Raydafon je výrobcem OEM hydraulických válců, nikoli obchodní společností. Přizpůsobení probíhá v našem vlastním závodě ISO 9001 v Ningbo v Číně – na stejné lince, na které vyrábíme naše standardní láhve.

A

Velikost otvoru a tyče

Od Φ40 mm do Φ400 mm vrtání. Tvrdě pochromovaná tyč s vlastním průměrem a drsností povrchu.

B

Zdvih a montáž

Vlastní délka zdvihu, instalační vzdálenost, vrtání kolíku, montáž příruby nebo čepu podle potřeby.

C

Tlak a těsnění

Pracovní tlak do 40 MPa a více. Značky těsnění přizpůsobené vaší provozní teplotě a kapalině.

D

Potahování a značení

Chromování, antikorozní nátěr nebo lakování. K dispozici je štítek a označení soukromé značky.

Pošlete PDF, DWG, DXF nebo STEP výkres s vaším pracovním tlakem, průtokem a montážním rozhraním. Naši inženýři vrátí doporučení velikosti a výrobní cenu do 24 hodin.

Kontrola kvality, certifikace a 12měsíční záruka

Každá láhev s protizávažím projde před odesláním zdokumentovanou kontrolní cestou – důkazní stopa, na kterou se zámořští kupující spoléhají při schválení dodavatelem a příchozí kontrole.

  • Výrobní proces s certifikací ISO 9001
  • Vstupní záznamy o ověření oceli a tepelném zpracování
  • Honování vrtání, tloušťka chromu tyče a zpráva o drsnosti povrchu
  • Tlaková zkouška při 1,5× jmenovitém pracovním tlaku před balením
  • Kontrola uložení těsnění, zdvihu a montážních rozměrů
  • 12měsíční omezená záruka na výrobní vady

Jak objednávat: MOQ, dodací lhůta, balení a doprava

MOQ

1 kus

Standardní velikosti dodáváme od 1 kusu. Objemové ceny od 20 kusů pro OEM projekty.

VÉST

15 – 30 dní

Po potvrzení výkresu a uložení. Vlastní návrhy se mohou prodloužit na 45 dní.

BALÍČEK

Dřevěné Pouzdro

VCI antikorozní fólie, vysoušedlo, vlastní paleta pro velké otvory. Exportní standardní balení.

LOĎ

Námořní / Air / Express

Podmínky EXW, FOB, CIF a DDP. Úplné exportní dokumenty: CI, PL, CO, formulář A/E, materiálový certifikát.

Hydraulický válec s protizávažím jeřábu — Často kladené dotazy kupujících

Jaká je funkce hydraulického válce protizávaží jeřábu?

Pohybuje blokem protizávaží v reálném čase, aby udrželo těžiště jeřábu uvnitř bezpečné obálky, když se výložník vysouvá nebo se pohybuje náklad. To umožňuje lehčímu podvozku zvednout stejný náklad, snižuje kývání výložníku a eliminuje odstávky způsobené alarmy nevyváženosti.

Jaká je standardní specifikace vašeho válce protizávaží jeřábu?

Vrtání Φ200 mm, tyč Φ100 mm, zdvih 180 mm, montážní vzdálenost 530 mm, pracovní tlak 25 MPa a 40 MPa, rozhraní 3-G1/4 · M20×1,5 · 2-M14×1,5, hmotnost 124 kg. Číslo výkresu QAY220.12/13A-00.

Můžete přizpůsobit vrtání, zdvih a montážní rozhraní?

Ano. Vyrábíme zakázkové válce s protizávažím s vrtáním od Φ40 mm do Φ400 mm, zakázkovým zdvihem a instalační vzdáleností, montáží na kolík nebo přírubu a libovolný požadovaný závit rozhraní. Pošlete PDF, DWG, DXF nebo STEP výkres a my vám do 24 hodin zpracujeme cenovou nabídku.

Jaký je maximální pracovní tlak?

Standardní model je dimenzován na 25 MPa spojitý a 40 MPa špičkový. Vyšší tlaky jsou k dispozici na vyžádání s odpovídajícím výběrem těsnění a tloušťkou chromované tyče.

Jaká je MOQ, dodací lhůta a záruka?

MOQ 1 kus pro standardní velikosti. Dodací lhůta 15–30 dní po potvrzení výkresu a uložení. 12měsíční omezená záruka na výrobní vady. Kompletní exportní dokumenty dodávané s každou zásilkou.

Které modely jeřábů používají tento válec s protizávažím?

Je určen pro mobilní jeřáby třídy QAY220 a ekvivalentní 200–220 t terénní jeřáby. Dodáváme také válce s protizávažím pro jiné tonážní třídy – zašlete svůj model jeřábu a číslo výkresu pro kontrolu kompatibility.

Jak nainstaluji válec protizávaží na stávající jeřáb?

Válec využívá modulární montážní konstrukci, která se hodí ke stávajícím montážním bodům jeřábu bez větších úprav. Před objednáním si ověřte průměr montážního čepu, instalační vzdálenost a hydraulické rozhraní. Podrobné instalační výkresy jsou součástí dodávky. Naši inženýři mohou také zkontrolovat váš instalační plán před dodáním.

Mohu si před hromadnou objednávkou objednat vzorek?

Ano. Vzorové objednávky jsou přijímány pro standardní velikosti. Vzorové náklady a dopravné jsou uvedeny samostatně a lze je započítat proti první hromadné objednávce.

Vyžádejte si cenovou nabídku na válec s protizávažím jeřábu

Pošlete svůj model jeřábu, číslo výkresu nebo pracovní tlak. Naši inženýři odpoví do 24 hodin s doporučením velikosti a výrobní cenou.
