Jaký je rozdíl mezi jednočinnými a dvojčinnými kombajnovými hydraulickými válci?

V oblasti zemědělských strojů, zejména u sklízecí techniky, je hydraulický válec základní součástí. Převádí tlak hydraulické kapaliny na lineární sílu a pohyb, což umožňuje ovládání různých funkcí, od zvedání sestav žací lišty až po nastavení poloh navijáku. Mezi nejběžnější typy hydraulických válců používaných v harvestorech patří jednočinné a dvojčinné válce. Volba mezi těmito dvěma typy není libovolná; jde o zásadní technické rozhodnutí, které ovlivňuje výkon, efektivitu a náklady stroje.

Zásadní rozdíl mezi jednočinností a dvojčinnostíHydraulický válec kombajnuspočívá ve způsobu, jakým je hydraulická kapalina aplikována k vytvoření pohybu. Jednočinný válec využívá hydraulický tlak k vysouvání pístu v jednom směru, přičemž zpětný zdvih je dosahován vnější silou, typicky gravitací nebo pružinou. Dvojčinný válec využívá hydraulický tlak k vysouvání a zasouvání pístu a zajišťuje poháněný pohyb v obou směrech. Tento základní rozdíl způsobuje rozdíly v designu, použití a výkonnostních charakteristikách. Tento článek poskytuje systematickou technickou analýzu obou typů válců, zkoumá jejich provozní principy, konstrukci, oblasti použití a výběrová kritéria. Cílem je vybavit inženýry, techniky a odborníky na nákup jasným porozuměním výhodám a omezením každého typu.

Obsah

• 1. Principy fungování: Jak fungují jednočinné a dvojčinné válce
• 2. Konstrukce a rozdíly součástí
• 3. Aplikační specifika v Harvester Systems
• 4. Výkonové a řídicí charakteristiky
• 5. Výběrová kritéria: Jaký typ válce zvolit?
• 6. Často kladené otázky (FAQ)
• 7. Závěr

1. Principy fungování: Jak fungují jednočinné a dvojčinné válce

Hydraulický válec je mechanický pohon, který přeměňuje hydraulickou energii (tlak kapaliny) na mechanickou energii (lineární síla a pohyb). Základním principem je aplikace tlakové hydraulické kapaliny na píst uvnitř válce. Tlak působí na oblast pístu a vytváří sílu, která pohybuje pístem a připojenou tyčí. Směr pohybu je určen tím, na kterou stranu pístu je kapalina aplikována. Jednočinný a dvoučinný Harvester Hydraulický válec se zásadně liší ve způsobu, jakým je kapalina aplikována k řízení pohybu.

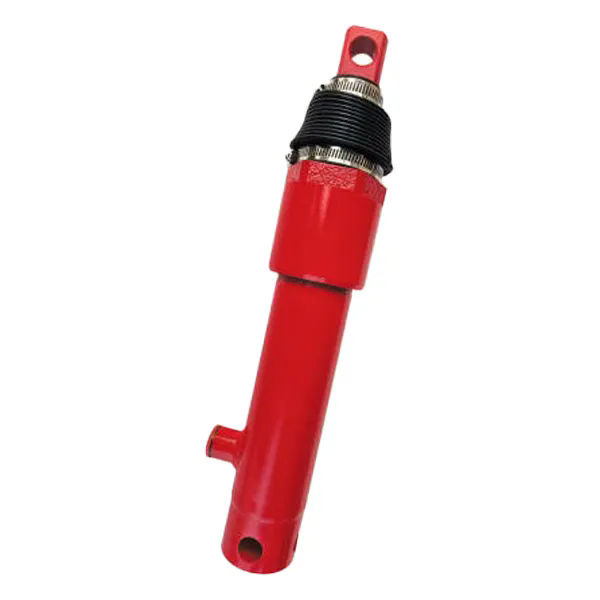

Jednočinný válec:Jednočinný válec má jeden port pro hydraulickou kapalinu. Kapalina je aplikována pouze na jednu stranu pístu (typicky spodní stranu). Tlak tlačí píst a tyč jedním směrem a prodlužuje válec. Zpětný zdvih (zatažení pístu) je dosažen vnější silou. Nejběžnější vnější síly jsou gravitace (hmotnost břemene táhnoucí píst zpět) nebo mechanická pružina. Jednočinné válce mají jednoduchou konstrukci a používají se v aplikacích, kde vratnou sílu zajišťuje samotné zatížení. V harvestoru může být jednočinný Harvester Hydraulický válec použit pro úkoly, jako je zvedání těžké součásti, kde váha součásti poskytuje vratnou sílu, když se uvolní hydraulický tlak.

Dvojčinný válec:Dvojčinný válec má dva porty, jeden na každé straně pístu. Hydraulická kapalina může být přiváděna do kteréhokoli portu a generovat pohyb v obou směrech. Pro prodloužení válce je tekutina přiváděna do spodního portu a tlačí píst nahoru. Pro zatažení válce je tekutina přiváděna do horního portu a tlačí píst dolů. To zajišťuje poháněný pohyb v obou směrech. Síla generovaná v každém směru nemusí být nutně stejná, protože účinná plocha pístu je na obou stranách různá (strana pístu má menší účinnou plochu kvůli průřezu pístu). Dvojčinné válce nabízejí přesnější ovládání a používají se tam, kde je vyžadována síla v obou směrech. V harvestoru se dvojčinný Harvester Hydraulic Cylinder používá pro funkce, jako je ovládání výšky navijáku, naklánění žacího ústrojí nebo nastavení polohy žací lišty, kde je vyžadován poháněný pohyb v obou směrech.

Následující tabulka poskytuje srovnání provozních principů vedle sebe.

NaRaydafon Technology Group Co., Limited, vyrábíme jak jednočinné, tak dvoučinné sklízecí hydraulické válce, abychom vyhověli různorodým potřebám zemědělského sektoru. Náš technický tým může poskytnout odborné poradenství při výběru vhodného typu válce pro konkrétní aplikaci.

2. Konstrukce a rozdíly součástí

Konstrukce jednočinného a dvojčinného sklízecího hydraulického válce odráží jejich různé principy fungování. Základní součásti obou typů válců jsou podobné: válec, píst, tyč, těsnění a koncovky. V detailech konstrukce jsou však značné rozdíly, které ovlivňují jejich výkon a spolehlivost. Hlavní rozdíly jsou v pístu a systému těsnění pístu.

Píst:V jednočinném válci je píst typicky jednoduchý diskový komponent, který je připojen k tyči. Píst slouží k přenosu síly z hydraulické kapaliny na tyč. U dvojčinného válce je píst složitější součástí. Má těsnění na obou stranách, aby se zabránilo úniku kapaliny mezi dvěma komorami. Píst musí být schopen odolat tlaku z obou stran, což vyžaduje robustní konstrukci. Píst v dvojčinném válci často obsahuje vodicí kroužek (nebo otěrový kroužek), který udržuje vyrovnání a zabraňuje kontaktu kov na kov mezi pístem a vrtáním válce.

těsnění:Těsnicí systém je rozhodující pro výkon jakéhokoli hydraulického válce. U jednočinného válce je primárním požadavkem na těsnění zabránit úniku tekutiny z tlakové strany pístu. U dvojčinného válce jsou vyžadována těsnění na obou stranách pístu, aby se zabránilo úniku mezi dvěma komorami. Jedná se o náročnější požadavek na těsnění, protože vyžaduje těsnění, které odolá tlaku z obou směrů. Těsnění pístu v dvojčinném válci je často dvojčinné těsnění, jako je těsnění ve tvaru U nebo polyuretanové těsnění.

Těsnění tyčí:Oba typy válců mají těsnění tyče, aby se zabránilo úniku kapaliny podél tyče. Těsnění pístnice v dvojčinném válci však musí také odolat vyšším tlakům, které se mohou vyskytnout na pístové straně pístu. To může vyžadovat robustnější konstrukci těsnění tyče.

odpružení:Dvojčinné válce často obsahují tlumicí prvky na konci zdvihu, aby se snížily nárazové síly a hluk. To je zvláště důležité v aplikacích, kde válec pohybuje těžkými břemeny při vysokých rychlostech. Tlumení je u jednočinných válců méně běžné, protože zpětný zdvih je typicky řízen vnější silou.

Následující tabulka uvádí srovnání konstrukčních vlastností jednočinného a dvojčinného sklízecího hydraulického válce.

Ve společnosti Raydafon Technology Group Co., Limited vyrábíme hydraulické válce Harvester s použitím vysoce kvalitních materiálů a přesných výrobních procesů. Naše válce jsou navrženy tak, aby splňovaly náročné požadavky zemědělských aplikací a poskytovaly spolehlivý a dlouhotrvající výkon.

3. Aplikační specifika v Harvester Systems

Volba mezi jednočinným a dvoučinným sklízecím hydraulickým válcem je silně ovlivněna konkrétní aplikací v rámci harvestoru. Každý typ válce je vhodný pro konkrétní funkce na základě požadovaného pohybu, silového profilu a požadavků na ovládání. Hydraulický válec kombajnu se na stroji používá v široké řadě funkcí, od zvedání těžkých součástí až po ovládání složitých pohybů.

Aplikace pro jednočinný válec:Jednočinné válce se obvykle používají v aplikacích, kde zatížení může poskytnout vratnou sílu. U harvestoru to často zahrnuje zvedací operace, kdy vratnou sílu zajišťuje hmotnost součásti. Například jednočinný válec může být použit ke zvedání žací lišty (žací lišty) sklízecí mlátičky. Při použití hydraulického tlaku se válec vysune a zvedne adaptér. Když se tlak uvolní, váha hlavice tlačí válec zpět dolů. Podobně se u některých harvestorů používají jednočinné válce pro nastavení výšky navijáku, kde vratnou sílu zajišťuje hmotnost navijáku.

Aplikace dvojčinného válce:Dvojčinné válce se používají v aplikacích, které vyžadují poháněný pohyb v obou směrech. U harvestoru to zahrnuje funkce, jako je ovládání úhlu žací lišty, nastavení polohy navijáku a ovládání vykládacího šneku. Například dvojčinný sklízecí hydraulický válec může být použit k naklánění adaptéru tak, aby sledoval obrys země. Válec lze vysunout nebo zasunout pro nastavení úhlu hlavičky. Podobně se k ovládání polohy vykládacího šneku často používá dvojčinný válec, který umožňuje jeho vysouvání nebo zasouvání podle potřeby. Schopnost zajistit poháněný pohyb v obou směrech je nezbytná pro přesné ovládání těchto funkcí.

Níže uvedená tabulka poskytuje souhrn typických aplikací pro každý typ válce v harvestoru.

Ve společnosti Raydafon máme rozsáhlé zkušenosti s výrobou hydraulického válce Harvester pro širokou škálu aplikací. Náš technický tým může poskytnout odborné rady ohledně vhodného typu válce pro vaši konkrétní aplikaci.

4. Výkonové a řídicí charakteristiky

Výkonnostní a regulační charakteristiky jednočinného a dvoučinného sklízecího hydraulického válce jsou přímým důsledkem jejich konstrukce a principů činnosti. Pochopení těchto charakteristik je nezbytné pro výběr správného válce pro danou aplikaci a pro jeho integraci do celkového hydraulického systému. Primární výkonnostní charakteristiky, které je třeba vzít v úvahu, jsou výstupní síla, regulace rychlosti a ovladatelnost.

Vynucený výstup:Výkon hydraulického válce je určen hydraulickým tlakem a účinnou plochou pístu. U jednočinného válce je síla generována pouze na vysouvacím zdvihu. Síla se rovná tlaku vynásobenému celou plochou pístu. U dvojčinného válce je síla generována při vysouvacím i zatahovacím zdvihu. Síla na výsuvný zdvih je stejná jako u jednočinného válce (tlak x plná plocha pístu). Síla na retrakční zdvih je menší, protože efektivní plocha je zmenšena o plochu tyče (tlak x (plocha pístu - plocha tyče)). Tento rozdíl může být značný, zejména u válců s velkými tyčemi.

Ovládání rychlosti:Rychlost hydraulického válce je řízena průtokem hydraulické kapaliny. U jednočinného válce jsou otáčky řízeny pouze při výsuvném zdvihu. Rychlost zpětného zdvihu je řízena vnější silou (gravitací nebo pružinou). U dvojčinného válce lze rychlost ovládat jak při vysouvacím, tak zatahovacím zdvihu nastavením průtoku na příslušný port. To poskytuje přesnější kontrolu nad pohybem válce.

ovladatelnost:Dvojčinný Harvester Hydraulický válec nabízí přesnější ovládání než jednočinný válec. Schopnost vyvinout hydraulický tlak na obě strany pístu umožňuje přesnější umístění břemene. Dvojčinný válec také umožňuje použití regeneračních okruhů, které mohou v určitých aplikacích zvýšit otáčky válce. Jednočinné válce jsou hůře ovladatelné, protože zpětný zdvih je závislý na vnější síle.

Následující tabulka shrnuje výkonnostní charakteristiky jednočinného a dvojčinného sklízecího hydraulického válce.

Ve společnosti Raydafon jsou naše hydraulické válce Harvester navrženy tak, aby poskytovaly vysoký výkon a spolehlivý provoz. Používáme pokročilé výrobní techniky, abychom zajistili stálou kvalitu a dlouhou životnost.

5. Výběrová kritéria: Jaký typ válce zvolit?

Výběr vhodného typu hydraulického válce Harvester (jednočinný nebo dvojčinný) je zásadním technickým rozhodnutím, které ovlivňuje výkon, spolehlivost a cenu systému. Proces výběru by měl být založen na systematickém hodnocení požadavků na žádost. Je třeba zvážit následující kritéria:

Požadavky na sílu:Vyžaduje aplikace sílu v obou směrech? Pokud je vyžadována pouze zvedací nebo tlačná síla, může být postačující jednočinný válec. Pokud je vyžadována síla v obou směrech, je nutný dvojčinný válec. Zvažte také velikost síly potřebné v každém směru. Síla na zatahovací zdvih dvojčinného válce je nižší než vytahovací zdvih kvůli oblasti tyče, což může být faktor.

Požadavky na ovládání:Jak přesné musí být ovládání válce? Pokud stačí jednoduché ovládání zapnutí/vypnutí, může být postačující jednočinný válec. Pokud je požadováno přesné polohování, je zapotřebí dvojčinný válec. Zvažte také, zda aplikace vyžaduje, aby válec držel polohu, což lze snadněji dosáhnout u dvojčinného válce.

Požadavky na rychlost:Vyžaduje aplikace řízenou rychlost v obou směrech? Je-li regulace rychlosti požadována pouze u výsuvného zdvihu, může být přijatelný jednočinný válec. Pokud je požadována regulace otáček na oba zdvihy, je nutný dvojčinný válec.

Úvahy o ceně:Jednočinné válce jsou obecně levnější než dvojčinné válce kvůli jejich jednodušší konstrukci. Úspory nákladů na jednočinný válec však musí být porovnány s potenciálními omezeními výkonu a ovládání.

Ve společnosti Raydafon Technology Group Co., Limited vám můžeme pomoci s výběrem vhodného hydraulického válce Harvester pro vaši konkrétní aplikaci. Náš technický tým může poskytnout odborné poradenství na základě vašich požadavků.

6. Často kladené otázky (FAQ)

Otázka 1: Lze jednočinný válec přeměnit na válec dvojčinný?

Odpověď: Ne, jednočinný válec nelze přeměnit na dvoučinný válec. Konstrukce válce je zásadně odlišná. Jednočinný válec má pouze jeden port a jednu sadu těsnění, zatímco dvoučinný válec má dva otvory a těsnění na obou stranách pístu. Přestavba by vyžadovala kompletní přepracování válce a výměnu pístu a těsnění, což není nákladově efektivní. Obecně je praktičtější pořídit si dvojčinný válec pro aplikace, které vyžadují obousměrnou sílu.

Otázka 2: Co se stane s kapalinou na netlakové straně jednočinného válce?

Odpověď: V jednočinném válci je netlaková strana pístu typicky odvětrávána do atmosféry. To umožňuje vzduchu vstupovat a vystupovat z válce, když se píst pohybuje, což zabraňuje vzniku vakua nebo přetlaku. Tohoto odvětrání je dosaženo prostřednictvím odvzdušňovacího otvoru. Některé jednočinné válce mají také konec tyče, který je otevřený do okolí.

Otázka 3: Který typ válce se častěji používá v moderních harvestorech?

Odpověď: Moderní harvestory používají kombinaci jednočinného a dvojčinného Harvester Hydraulic Cylinder v závislosti na konkrétní aplikaci. Pro jednoduché zdvihací úkoly se často používají jednočinné válce. U složitějších funkcí, které vyžadují přesné ovládání a obousměrnou sílu, jsou však standardem dvojčinné válce. Trend v moderních harvestorech směřuje k více dvojčinným válcům, protože poskytují větší kontrolu a všestrannost.

Otázka 4: Jak zjistím, zda moje aplikace potřebuje jednočinný nebo dvojčinný válec?

Odpověď: Volba závisí na síle a požadavcích na ovládání aplikace. Pokud potřebujete sílu pouze v jednom směru a zpětný zdvih lze provést gravitací nebo pružinou, může stačit jednočinný válec. Pokud potřebujete sílu v obou směrech nebo přesné ovládání polohy válce, je zapotřebí dvoučinný válec. Náš technický tým vám může pomoci analyzovat vaši aplikaci.

Otázka 5: Jak velikost tyče ovlivňuje sílu dvojčinného válce?

Odpověď: Velikost tyče snižuje účinnou plochu pístu při zpětném zdvihu. Síla na zatahovací zdvih se rovná tlaku vynásobenému plochou pístu mínus plocha pístu. To znamená, že stahovací síla je vždy nižší než vytahovací síla. Rozdíl mezi vysouvacími a zatahovacími silami je výraznější u válců s větším průměrem tyče. Pro aplikace vyžadující vysokou sílu v obou směrech může být preferován válec s malou tyčí.

7. Závěr

Jednočinný a dvoučinný Harvester Hydraulický válec jsou základními součástmi zemědělských strojů, ale slouží různým účelům. Jednočinný válec poskytuje sílu v jednom směru, přičemž zpětný zdvih je prováděn vnější silou, takže je vhodný pro jednoduché zdvihací úkoly. Dvojčinný válec poskytuje sílu v obou směrech, nabízí přesné ovládání a všestrannost pro komplexní funkce. Výběr vhodného typu válce závisí na konkrétních požadavcích aplikace, včetně potřeby obousměrné síly, přesnosti ovládání a řízení rychlosti.
