Šnekové převodovky řady WPDA — 13 velikostí rámu (40–250), poměry 5:1 až 100:1, výstupní kroutící moment 15–2 500 N·m, příkon 0,12–15 kW, litinové pouzdro IP65 s nuceným mazáním. Šnekové kolo je kaleno a broušeno na HRC 58–62; dvoubřité těsnění udržuje prach z mouky, polní bahno a oplachovou vodu mimo dutinu ozubeného kola. K dispozici je montáž patky, příruby a dutého hřídele a výstupní hřídel lze opracovat tak, aby odpovídala vašemu stávajícímu motoru. Pošlete svůj příkon, požadovaný převod a přírubu motoru – do 24 hodin vrátíme přizpůsobený rám, rozměrový výkres a přímou nabídku z výroby.
4050607080100120135147155175200250

Šnekové převodovky řady WPDA — poměry 5:1 až 100:1, 15–2 500 N·m, litinové pouzdro IP65

Pokud získáváte šnekový reduktor pro mixér, dopravník, balicí linku nebo zemědělské nářadí, tři čísla, která rozhodněte, zda se hodí pro poměr, výstupní moment a přírubu motoru. Série WPDA pokrývá všechny tři přes třináct velikosti rámu od 40 do 250, s příkonem od 0,12 kW do 15 kW a litinovým pouzdrem, které drží IP65 pod mytí a prachu. Níže uvedené tabulky vám umožňují přizpůsobit rám podle vašich povinností, aniž byste museli otevírat katalog.

Snímek specifikace

  • Velikosti rámů40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Vstupní výkon0,12 kW – 15 kW
  • Redukční poměr5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Výstupní točivý moment15 N·m – 2 500 N·m
  • BydleníVysoce pevná litina, odolná proti nárazu a deformaci
  • Šnekové koloKalené a broušené, povrch zubů HRC 58–62
  • OchranaIP65 — dvojité břitové těsnění plus prachotěsné skeletové olejové těsnění
  • MontážPatka, příruba nebo dutý hřídel; výstupní hřídel obrobený na vašem motoru
  • MazáníOkruh nuceného mazání, teplota jímky pod 60 °C při provozu 24/7

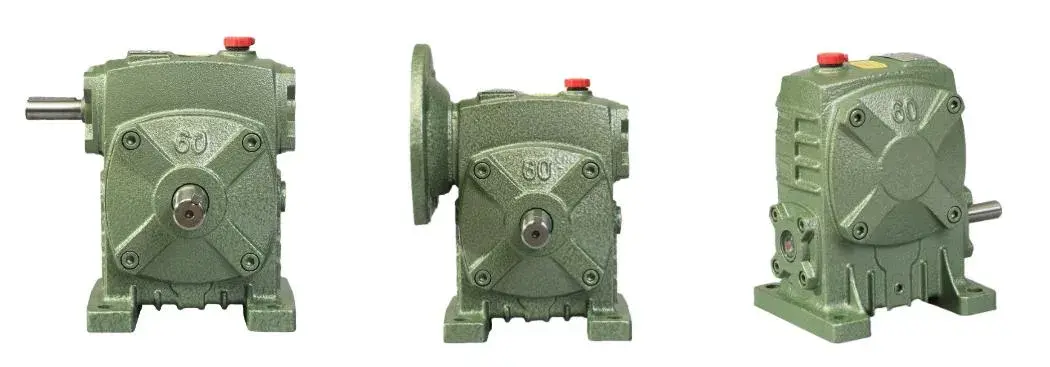

WPDA Series Worm Gearboxes — cast iron housing worm reducer

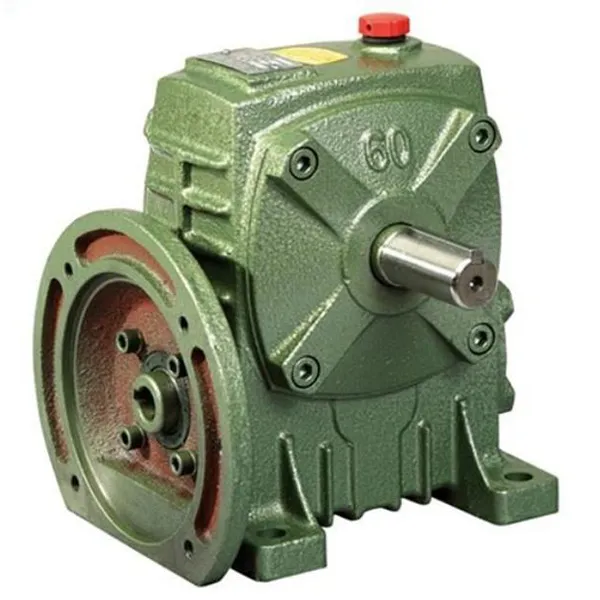

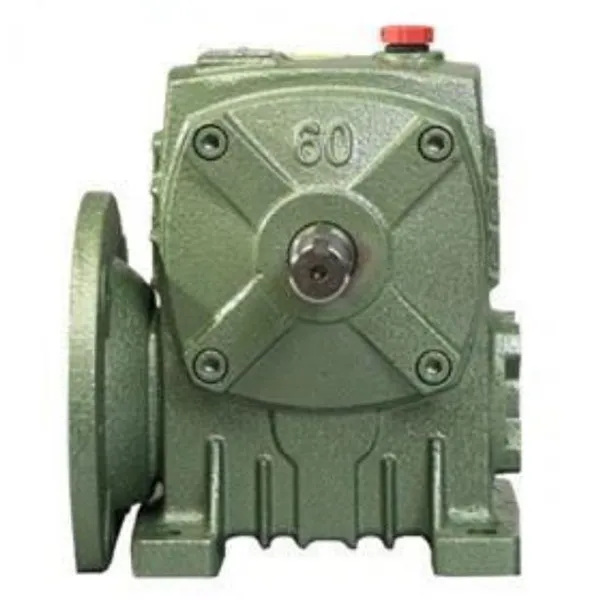

Šneková převodovka WPDA — litinové pouzdro, přírubový vstupní, dutý nebo plný výstupní hřídel.

Kam se hodí WPDA

Zpracování a míchání potravin

Samosvornost drží pádlo, když se motor zastaví

Poměr 40:1 na WPDA-70 umožňuje start velkokapacitní míchací lopatky pod zatížením bez zastavení. Kdy vlasec se zastaví, samosvorná geometrie šneku zabraňuje pádu pádla vlastní vahou. The těsnění s dvojitým břitem udržuje prach z mouky mimo olej, takže servisní interval se pohybuje zhruba na šest měsíců.

Odpadní voda a třídění

Litinové pouzdro a dvoubřité těsnění proti vlhkosti

V čistírně odpadních vod nebo v zařízení na třídění odpadu zabíjí ložiska olej prosakující přes opotřebované těsnění. WPDA-100 používá nerezové litinové pouzdro a dvoubřité těsnění; naměřený provozní hluk klesá z okolí 80 dB až 62 dB, což je důležité při nočních směnách v obytných zónách.

Zemědělské stroje

Poměr 60:1 ztrojnásobuje točivý moment bubnu na harvestoru

Na mláticím bubnu kombajnu zvedá 60:1 WPDA-80 točivý moment motoru zhruba trojnásobně a zlepšuje mlácení účinnost asi o 25 %. Dutá hřídel se montuje přímo na stávající hnací hřídel, tedy rám nepotřebuje přepracování. IP65 udržuje polní bahno a déšť mimo dutinu převodovky.

Logistika a zvedání

Pravoúhlé uspořádání šetří 30 % instalačního prostoru

Na automatizovaných třídicích linkách a zvedacích plošinách umožňuje uspořádání pravoúhlého šneku motor sedět vedle sebe. hnaný hřídel místo za ním. 25:1 WPDA-60 poskytuje dostatečně jemné polohování pro třídění balíků bez serva. Výstupní hřídele mohou být opracovány tak, aby odpovídaly dováženým motorům, čímž se zabrání plnému převodu vyměnit. VizŠneková převodovka řady WProzsah pro cla s nižším poměrem.

Tabulka výběru — Výkon, poměr a hmotnost

Rychlá reference velikosti rámu – jmenovitý příkon a hmotnost
Velikost Příkon (kW) Poměrový rozsah Hmotnost (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Výstupní točivý moment je v rozsahu 15 N·m u velikosti 40 až 2 500 N·m u velikosti 250. Pokud vaše povinnost potřebuje poměr mimo devět standardní kroky, požádejte o nejbližší pár a my vám potvrdíme skutečné výstupní otáčky a točivý moment.

Instalační rozměry — Velikosti rámu 40 až 250

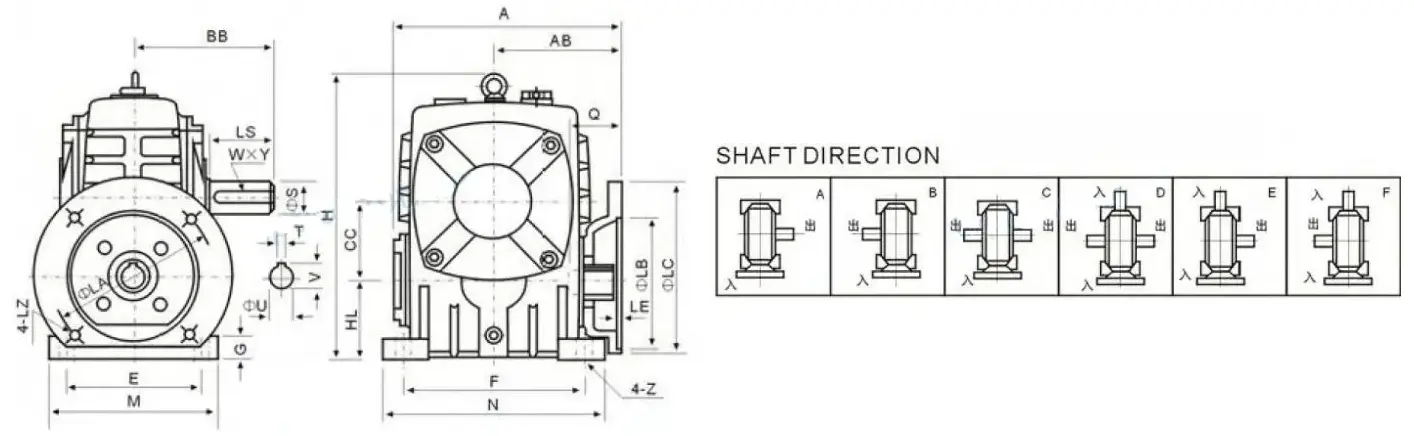

Montážní rozměry (mm) — A, AB, BB, H, HL, příruba LA/LB/LC, vstupní otvor Q/U, výstupní hřídel LS/S
Velikost A AB BB H HL M N E F G Z Los Angeles LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Všechny rozměry jsou v milimetrech. Na mobilním zařízení přejeďte stolem vodorovně, abyste dosáhli na sloupky příruby a hřídele. Pošlete svůj rám motoru a požadovanou velikost výstupního hřídele a my vám před objednávkou potvrdíme odpovídající řádek.

Proč kupující specifikují tuto sérii

01

Kalené a broušené šnekové kolo, HRC 58–62

Šnekové kolo prochází kalením a broušením s tvrdostí povrchu zubů v pásmu HRC 58–62. V aplikaci důlního dopravníku způsobily dva roky nepřetržitého provozu méně než 0,1 mm opotřebení ozubených kol — zhruba trojnásobek životnosti standardního reduktoru při stejném provozu. Thevýroba přesných ozubených kolstránka zobrazuje brusné a kontrolní kroky za tímto obrazcem.

02

Nucené mazání udržuje teplotu jímky pod 60 °C při nepřetržitém provozu

Vnitřní nucený mazací okruh zásobuje síto a ložiska spíše než se spoléhat pouze na rozstřik. v nepřetržitý 24hodinový provoz olejová vana zůstává pod 60 °C, což zpomaluje oxidaci maziva a udržuje tloušťka filmu na kontaktu se šnekem. To je rozdíl mezi reduktorem, který vydrží sezónu a jednu která trvá několik.

03

Dvoubřité těsnění IP65 a pouzdro, které neprorezává

Těsnění s dvojitým břitem a prachotěsné skeletové olejové těsnění drží IP65 proti blátu, dešti a provoznímu prachu. Na a místo na třídění odpadu, kde z běžných reduktorů vytekl olej a zabavily se do tří měsíců, běžel WPDA-100 18 měsíců ve stejném korozivním prostředí bez kapky úniku. Pokud je vaše povinnost lehčí a potřebujete menší obálku, porovnejteŠneková převodovka řady RV.

04

Výstupní hřídel obrobený na vašem motoru, ne naopak

K dispozici je montáž patky, příruby a dutého hřídele a výstupní hřídel lze opracovat na velikost motoru nebo hnaného hřídele, který již vlastníte. Závod na zemědělské stroje potřeboval hřídel, která by odpovídala staršímu motor; náhradní hřídel byla odeslána za tři dny a našroubována bez výměny motoru. pro zemědělské poplatky, vizzemědělská převodovkarozsah také.

Zpětná vazba od zákazníků

„Provozujeme je ve vlhké potravinářské dílně, kde předchozí převodovky rezavěly a vyžadovaly časté odstávky. U řady WPDA pouzdro nezrezlo ani moukou a vlhkostí po celý den a bronz šnekové kolo je stále čisté. Hluk při provozu je téměř zanedbatelný, takže již nepřekáží zařízení na testování potravin v blízkosti. Když jsem potřeboval upravit redukční poměr, jejich tým mě provedl modelové rozdíly a spustil mi výpočet zatížení — doporučená jednotka běžela hladce od první začít.”

Emma WilsonováFood Processing Plant, Sydney, Austrálie

„Převodovky WPDA fungovaly na našem projektu velmi dobře – spolehlivé, efektivní a snadno se instalují a udržují. Od první konzultace až po dodání vše proběhlo hladce a komunikace byla přímočará. Budeme nadále spolupracovat a doporučovat produkt dalším partnerům.“

James CarterProject Buyer, zákazník Raydafon

Odešlete výkon a poměr motoru – získejte vhodný rám

Sdělte nám příkon, požadovanou výstupní rychlost nebo převodový poměr, typ montáže a velikost hřídele. Potvrdíme Rám WPDA, vraťte rozměrový výkres a cenovou nabídku za tovární cenu, obvykle do 24 hodin. Celý sortiment našneková převodovkastrana.

Vyžádejte si cenovou nabídku
Odeslat dotaz
Kontaktní informace
V případě dotazů na hydraulické válce, převodovky, vývodové hřídele nebo ceník nám zanechte svůj e-mail a my se vám do 24 hodin ozveme.
