Jaké faktory je třeba vzít v úvahu při výběru materiálu pro univerzální spojku?

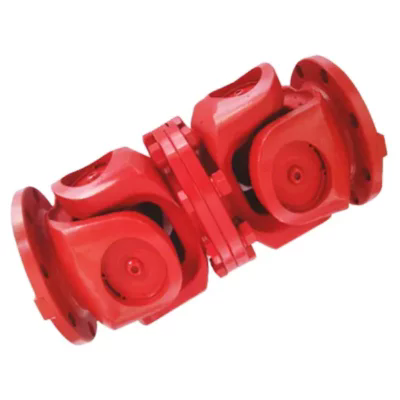

Výběr správného materiálu pro univerzální spojku je mnohem víc než jen rutinní konstrukční zaškrtávací políčko – určuje bezpečnost, životnost a celkové náklady na vlastnictví celé hnací soustavy. Auniverzální spojkakterý je dokonale specifikován pro točivý moment, ale předčasně selže kvůli korozi nebo únavě, může zastavit výrobní linku, ochromit námořní plavidlo nebo uzemnit vlečné letadlo. Během posledních dvou desetiletí naši inženýři z Raydafon Technology Group Co., Limited analyzovali stovky poruch spojky a hlavní příčina se opakovaně vystopovala zpět k materiálu, který neodpovídal úplnému obrazu provozních podmínek. Pochopení toho, které faktory skutečně ovlivňují výběr materiálu, odděluje spolehlivý a dlouhotrvající systém přenosu energie od systému, který se stává neustálou zátěží údržby.

V tomto obsáhlém průvodci projdeme čtyřmi kategoriemi faktorů, které je třeba vyhodnotit společně: mechanické a fyzikální nároky, vystavení vlivu prostředí, výrobní omezení a komerční realita. Po výrobě univerzálních spojek pro průmyslová odvětví od válcoven oceli po zpracování potravin naše továrna nashromáždila hluboké praktické znalosti o tom, jak každý z těchto faktorů mění výkonnostní obálku uhlíkové oceli, legované oceli, nerezové oceli, hliníku a pokročilých kompozitů. Na konci tohoto článku budete schopni sestavit rozhodovací matici, která vede přímo ke třídě materiálu, která vyvažuje pevnost, odolnost, obrobitelnost a rozpočet – přesně ten proces, který dodržujeme při dodávání zákaznických řešení univerzálních spojek ve společnosti Raydafon Technology Group Co., Limited.

Obsah

• Jaké jsou primární mechanické a fyzikální faktory při výběru materiálu univerzální spojky?
• Jak okolní podmínky určují optimální univerzální spojovací materiál?
• Proč způsob výroby ovlivňuje výběr univerzálního spojovacího materiálu?
• Jak může cena a dostupnost ovlivnit konečné rozhodnutí o univerzálním spojovacím materiálu?
• Shrnutí
• Často kladené otázky

Jaké jsou primární mechanické a fyzikální faktory při výběru materiálu univerzální spojky?

Mechanické požadavky tvoří základ každého rozhodnutí o univerzálním spojovacím materiálu. Spojka je současně komponentem přenášejícím točivý moment, kompenzátorem nesouososti a často bezpečnostní pojistkou v hnacím ústrojí. Když naše továrna zahájí nový projekt spojky, první soubor dat, který zkontrolujeme, zahrnuje moment v ustáleném stavu, špičkový přechodový moment, rychlost otáčení, úhel úhlového vychýlení a přítomnost axiálního nebo radiálního zatížení. Tyto parametry se přímo promítají do požadavků na vlastnosti materiálu: pevnost v tahu, mez kluzu, mez únavy, tvrdost a rázová houževnatost. Zanedbání byť jen jedné z těchto vlastností může mít za následek, že spojka se buď plasticky deformuje, praskne při rázovém zatížení, nebo se předčasně opotřebí dosedací plochy.

Kapacita točivého momentu, mez kluzu a pevnost v tahu

Univerzální spojka musí přenášet krouticí moment bez trvalé deformace. Výnosnost se tedy stává prvním vrátným. V našem procesu výběru materiálu ve společnosti Raydafon používáme bezpečnostní faktor – obvykle 1,5 až 2,5 v závislosti na kritičnosti aplikace – na maximální špičkový točivý moment. Toto vypočtené napětí musí zůstat pod mezí kluzu materiálu. Například standardní průmyslová univerzální spojka v pohonu dopravníku může být adekvátně obsluhována uhlíkovou ocelí C45 s mezí kluzu kolem 350 MPa, zatímco spojka pro těžké válcovací stolice vyžaduje legovanou ocel 40Cr nabízející mez kluzu nad 650 MPa. Pevnost v tahu poskytuje maximální bezpečnostní rezervu; spojka by však v ideálním případě neměla nikdy fungovat blízko své meze v tahu, protože plastická deformace v uších třmenu nebo příčných čepech ničí vyrovnání a urychluje opotřebení. Náš technický tým vždy simuluje rozložení napětí na poloměrech zaoblení a kořenech čepů, kde koncentrace napětí mohou překročit nominální hodnoty o faktor tři nebo více.

Odolnost proti únavě a cyklickému zatížení

Univerzální spojka zažívá plně obrácený cyklus ohybového napětí během každé otáčky, když pracuje pod úhlem. Toto cyklické zatížení činí únavovou pevnost v mnoha aplikacích důležitější než statickou pevnost. Mez odolnosti materiálu, jeho vrubová citlivost a povrchová úprava na vysoce namáhaných místech určují, zda spojka dosáhne nekonečné životnosti nebo selže po konečném počtu cyklů. V našem závodě specifikujeme vakuově odplyněné legované oceli s jemnozrnnou mikrostrukturou pro vysokocyklové aplikace, protože jejich poměr únavové odolnosti může přesáhnout 0,5 pevnosti v tahu. Únavovou životnost dále zlepšují povrchové úpravy, jako je brokování nebo indukční kalení čepů čepů. U univerzální spojky instalované ve vysokorychlostním tiskovém stroji s rychlostí 3 000 otáček za minutu se může i nepatrné snížení meze únavy promítnout do iniciace trhliny během týdnů. Proto náš proces schvalování materiálu vždy zahrnuje údaje o únavových zkouškách v rotačním ohybu, které dodává válcovna.

Tvrdost, odolnost proti opotřebení a třecí chování

Ložiskové čepy univerzálního spojovacího kříže nebo vývrt v provedení špalík a čep jsou kluzné kontaktní plochy. Když se spojka kloubí pod zatížením, dochází na těchto plochách k tření a opotřebení. Tvrdost se stává primární obranou proti abrazivnímu a adhezivnímu opotřebení. Podle našich zkušeností povrchová tvrdost minimálně 58 HRC na kontaktních plochách jehlových ložisek, dosažená cementováním, dramaticky prodlužuje servisní intervaly. Průchozí kalení celé součásti však může snížit houževnatost jádra, takže naše specifikace materiálu často vyžaduje nízkouhlíkové legované oceli, které lze nauhličit nebo nitridovat. Materiál, který je příliš měkký, bude při vysokém kontaktním namáhání brinell; příliš tvrdý a křehký a hrozí jeho prasknutí. Volba univerzálního spojovacího materiálu proto musí vyvážit tvrdost povrchu s tažností jádra. Naše továrna udržuje knihovnu doporučených rozsahů hloubky skříně na základě velikosti sekce a typu ložiska, kterou sdílíme se zákazníky během dialogu pro výběr materiálu.

Úvahy o hmotnosti, hustotě a setrvačnosti

Ve vysokorychlostních nebo vysoce dynamických servo aplikacích ovlivňuje hmotnostní moment setrvačnosti univerzální spojky moment zrychlení, odezvu systému a zatížení ložisek připojeného zařízení. Lehké materiály, jako je vysoce pevná hliníková slitina 7075 nebo umělé kompozity, se stávají atraktivními i přes jejich nižší absolutní pevnost. Náš konstrukční tým úspěšně nahradil ocelové spojky hliníkovými univerzálními spojkami v balicích strojích a lehkých robotických ramenech, čímž dosáhl 60% snížení hmotnosti při zachování dostatečné kapacity točivého momentu. Nižší modul pružnosti hliníku a vyšší koeficient tepelné roztažnosti však musí být kompenzovány revidovaným uložením a vůlí. U univerzální spojky ovladače vztlakových klapek letadla záleží na každém gramu a výběr materiálu se posouvá směrem k titanu nebo slitinám hliníku a lithia. NaRaydafon Technology Group Co., Limited, považujeme hmotnost a setrvačnost za kvantifikovatelné požadavky na výkon, nikoli za dodatečné myšlenky.

Srovnávací tabulka vlastností materiálu

Níže uvedená tabulka uvádí typické třídy materiálů, které v naší továrně pravidelně vyhodnocujeme pro univerzální spojkové třmeny, kříže a ložiskové bloky. Tyto hodnoty představují základní mechanické vlastnosti a slouží jako výchozí bod pro podrobnou analýzu metodou konečných prvků.

Náš výběr materiálu pro univerzální spojku nikdy nespoléhá pouze na tabulkové hodnoty. Validace prototypu pomocí tenzometrických zkoušek a metalurgických zkoušek prvních výrobků zaručuje, že teoretických vlastností je skutečně dosaženo v geometrii hotové součásti.

Jak okolní podmínky určují optimální univerzální spojovací materiál?

I mechanicky dokonalá univerzální spojka rychle selže, pokud materiál neodolá okolnímu prostředí. Koroze, extrémní teploty, vlhkost, chemické výpary, abrazivní prach a ultrafialové záření narušují integritu materiálu. V průběhu let byl náš tým svědkem univerzálních spojek z nerezové oceli, které během několika měsíců praskly, protože jakost neodpovídala specifické koncentraci chloridů, a standardních spojek z legované oceli, které zkřehly v podmínkách těžby pod nulou. Prostředí není sekundární filtr – může vetovat jinak vynikající mechanickou volbu.

Odolnost proti korozi a chemická kompatibilita

Nejčastějším ekologickým problémem je koroze. Venkovní instalace, strojní zařízení na námořní palubě, míchadla chemických závodů a zařízení na zpracování potravin – to vše vystavuje univerzální spojku vlhkosti, solím, kyselinám nebo alkalickým roztokům. Uhlíkové a nízkolegované oceli vyžadují ochranné povlaky, jako je zinkování, bezproudový nikl nebo epoxidová barva. Povlaky se však mohou odštípnout nebo opotřebovat na kloubových spojích a odhalit tak holý kov. To je důvod, proč naše továrna často doporučuje masivní nerezové oceli pro korozivní zatížení. AISI 304 poskytuje dobrou obecnou odolnost proti korozi, ale pro prostředí bohatá na chloridy – jako je mořská voda nebo roztoky solanky – naši inženýři specifikují AISI 316 nebo duplexní nerezové oceli, aby se zabránilo důlkové a štěrbinové korozi. Podle našich zkušeností s univerzální spojkou čerpadla na slanou vodu se přechodem z uhlíkové oceli s povlakem na duplexní nerez prodloužila životnost z 8 měsíců na více než 5 let. Při extrémním vystavení chemikáliím, jako je manipulace s kyselinou sírovou, hodnotíme slitiny s vysokým obsahem niklu nebo dokonce jakosti titanu, i když tyto vyžadují specializované výrobní procesy, na které jsou naše obráběcí buňky plně vybaveny.

Extrémní teploty a tepelná stabilita

Vysoké teploty snižují mez kluzu materiálu a urychlují oxidaci, zatímco nízké teploty mohou způsobit přechod z tvárnosti ke křehkosti. Univerzální spojka na horkém doběhovém stole ocelárny může vidět okolní teploty přesahující 200 °C, což okamžitě vylučuje hliník a mnoho technických polymerů. Naše doporučení pro materiály pro zvýšené teploty se soustředí na chrom-molybdenové legované oceli, jako je 42CrMo, které si zachovávají pevnost až do 450 °C, a precipitační kalené nerezové oceli pro aplikace, které také vyžadují odolnost proti korozi. Na studené straně musí mít spojovací materiály pro arktická vrtná zařízení nebo čerpadla LNG vynikající houževnatost při nízkých teplotách. Naše továrna vybírá oceli legované niklem nebo austenitické nerezové oceli, protože jejich plošně centrovaná kubická krystalická struktura nevykazuje náhlý křehký přechod. Zkouška nárazem Charpyho V-zářezem při minimální konstrukční teplotě je standardní součástí našeho protokolu o kvalifikaci materiálu.

Požadavky na hygienu, mytí a čisté prostory

Potravinářský, nápojový a farmaceutický průmysl uplatňují přísné hygienické normy. Univerzální spojka v mixéru na těsto nebo sterilní plnicí linka musí odolat častému mytí horkou vodou, detergenty a dezinfekčními chemikáliemi. Porézní materiály, štěrbiny a materiály, které korodují nebo se odlupují, jsou nepřijatelné. Naším řešením ve společnosti Raydafon bylo specifikovat plně austenitické nerezové oceli s hladkým, elektrolyticky leštěným povrchem a hygienickým provedením těsnění. Materiál musí být také netoxický a nenasákavý. V těchto prostředích může specifikace univerzálního spojovacího materiálu dokonce potlačit požadavky na krouticí moment – ​​hygiena se stává primárním konstrukčním omezením a náš technický tým vyvíjí mechanické rozměry podle dostupných zásob potravinářského materiálu.

UV záření, vlhkost a abrazivní média

Polymery a kompozitní univerzální spojky nacházejí uplatnění v aplikacích s nízkou zátěží, kde je potřeba elektrická izolace nebo tlumení vibrací. Avšak dlouhodobé vystavení UV záření může mnoho polymerů zkřehnout, pokud nejsou začleněny UV stabilizátory. Abrazivní prach, jako například v cementárnách nebo důlních dopravnících, působí jako lapovací směs, která urychluje opotřebení na exponovaných plochách. Náš materiálový přístup pro tato drsná prostředí s částicemi často kombinuje tuhé, kalitelné ocelové jádro s vyměnitelnými kalenými otěrovými pouzdry nebo povrchovými povlaky, jako je karbid wolframu. V naší továrně jsme vyvinuli vlastní těsnicí a nátěrový balíček, který prodlužuje životnost univerzální spojky pracující ve vysoce abrazivních systémech pro manipulaci s popílkem o faktor tři ve srovnání s nechráněnou ocelí.

Provozní podmínky prostředí často vyžadují slitinu odolnou proti korozi, která může mít nižší mechanickou pevnost než standardní legovaná ocel. To je místo, kde náš iterativní proces navrhování přidává hodnotu: úpravou rozměrů, tepelného zpracování a uspořádání ložisek můžeme často obnovit požadovanou kapacitu točivého momentu v nerezové univerzální spojce, aniž bychom překročili limity prostoru nebo hmotnosti. Ignorování prostředí při výběru materiálu je jedinou příčinou předčasného selhání spojky, které lze nejlépe předejít.

Proč způsob výroby ovlivňuje výběr univerzálního spojovacího materiálu?

Způsob, jakým se vyrábí univerzální spojka – kovaná, litá, obráběná z tyče nebo vyráběná z plechu – má hluboký dopad na to, které materiály jsou životaschopné a jak fungují. Materiál, který poskytuje výjimečné vlastnosti v kovaném třmenu, může být zcela nevhodný pro odlévání do písku stejné geometrie. Ve společnosti Raydafon Technology Group Co., Limited se o výrobní cestě diskutuje současně s výběrem materiálu, protože tyto dva jsou neoddělitelné. Naši procesní inženýři a metalurgové pracují bok po boku, aby zajistili, že zvolený materiál lze ekonomicky a opakovaně tvarovat do spolehlivé univerzální spojky.

Kování a optimalizace toku zrna

Pro univerzální spojovací třmeny a kříže s vysokým točivým momentem a vysokým cyklem je preferovanou metodou kování. Kování za tepla vyrovnává tok zrna kovu podél obrysů součásti, čímž se dramaticky zlepšuje únavová pevnost a rázová houževnatost ve směru hlavního napětí. Středouhlíkové legované oceli jako 40Cr a 42CrMo jsou vysoce kujné a dobře reagují na následné tepelné zpracování. Naše továrna udržuje partnerství s uzavřeným zápustkovým kováním, které nám umožňuje specifikovat přesný vzor toku zrna pro kritické třmenové klasy, čímž se minimalizuje riziko lomu na vysoce namáhaných přechodových poloměrech. Kovaná univerzální spojka vyrobená z mikrolegované oceli může dosáhnout o 25 % vyšší meze odolnosti ve srovnání s identickou geometrií obrobenou z válcované tyče s příčnou orientací zrna. Tato výhoda je tak významná, že pro aplikace kritické z hlediska bezpečnosti, jako jsou univerzální spojky pohonu rotoru vrtulníku, je kování povinné a materiál je vybírán částečně pro svou kujnost a kontrolovanou velikost zrna.

Obrobitelnost a rozměrová stabilita

Mnoho univerzálních součástí spojky, zejména v malých až středních sériích, je obráběno přímo z masivní tyče nebo desky. Zde se obrobitelnost stává klíčovým parametrem výběru materiálu. Automatové oceli s kontrolovaným přídavkem síry umožňují rychlejší výrobu a delší životnost nástroje, ale přicházejí s kompromisem v tažnosti a svařitelnosti. Náš výrobní tým hodnotí index obrobitelnosti kandidátských materiálů spolu s jejich mechanickými vlastnostmi. Například nerezová ocel 304 se notoricky obtížně obrábí kvůli mechanickému zpevnění; použití nerezové oceli 303 zlepšuje obrobitelnost, ale mírně snižuje odolnost proti korozi. V univerzální spojce pro potravinářskou linku, kde materiál musí být 304 a nejsou povoleny žádné olovnaté nebo sířené třídy pro volné obrábění, naše továrna kompenzuje optimalizovanými řeznými parametry a pevným uchycením obrobku, aby byla zachována rozměrová přesnost. Rozměrová stabilita během obrábění a následného tepelného zpracování je dalším faktorem: nástrojové oceli kalené na vzduchu nebo cementační třídy musí být po tepelném zpracování broušeny, aby se opravila deformace, což zvyšuje náklady a dodací lhůty, které zohledňujeme při doporučení materiálu.

Svařitelnost a zpracování

Velké univerzální spojky, jako jsou spojky používané v lodních hnacích hřídelích nebo pohonech větrných tunelů, se někdy vyrábějí přivařením přírub k trubkovým hřídelům. Základní materiál musí mít dobrou svařitelnost bez nutnosti exotického předehřívání nebo tepelného zpracování po svařování. Hodnota uhlíkového ekvivalentu a prokalitelnost určují riziko vzniku trhlin za studena v tepelně ovlivněné zóně. Naše materiálová specifikace pro vyrobené univerzální spojkové sestavy často vybírá normalizované jemnozrnné oceli nebo nízkouhlíkové legované oceli s uhlíkovým ekvivalentem pod 0,45. V naší továrně jsme vyvinuli kvalifikaci svařovacího postupu pro spojování AISI 8630 s uhlíkovou ocelí, což zajišťuje, že si univerzální spojka zachová svou únavovou životnost napříč svarovým spojem. Svařitelnost se také stává klíčovou při opravách nebo úpravách stávajících spojek, což je služba, kterou často poskytujeme k prodloužení životnosti velkých investičních zařízení.

Odlévání a komplexní geometrie

U určitých velkých nebo složitě tvarovaných univerzálních spojovacích nábojů nabízí lití konstrukční volnost a snížené množství obráběného materiálu. Volitelné jsou odlitky z tvárné litiny, ocelolitiny a dokonce odlitky z austenitické nerezové oceli. Odlévané materiály však vykazují nižší mechanické vlastnosti než jejich tvářené protějšky v důsledku poréznosti a méně homogenní mikrostruktury. Náš inženýrský tým při navrhování univerzální spojky, která se bude odlévat, uplatňuje součinitel odlévání – často snižující dovolené napětí o 20–30 %. Výběr materiálu musí také vzít v úvahu vlastnosti tekutosti a smrštění, aby se zabránilo vnitřním dutinám. Úspěšně jsme specifikovali jakosti z tvárné litiny s vysokou pevností pro nízkorychlostní univerzální spojky s vysokým kroutícím momentem ve stavebních strojích, kde je další výhodou materiál tlumící vibrace. Interakce mezi výrobní metodou a materiálovými vlastnostmi znamená, že když zákazník ve společnosti Raydafon požaduje nákladově optimalizovanou univerzální spojku, vyhodnotíme, zda úspory z odlitku téměř čistého tvaru převažují nad požadovaným zvýšením tloušťky průřezu v důsledku nižší pevnosti materiálu.

Tepelné zpracování a integrace povrchového inženýrství

Materiál musí být kompatibilní s plánovaným procesem tepelného zpracování. Průchozí kalení, cementování, nitridace a indukční kalení vyžadují specifické chemické složení slitin. Univerzální spojovací kříž, který potřebuje tvrdé pouzdro odolné proti opotřebení a houževnaté jádro, vyžaduje nízkouhlíkovou legovanou ocel vhodnou pro nauhličování, jako je 20CrMnTi. Hloubka pouzdra a profil tvrdosti jsou navrženy společně s křivkou prokalitelnosti materiálu, aby se zabránilo nadměrnému zadržovanému austenitu nebo mezikrystalové oxidaci. V naší továrně je receptura tepelného zpracování vyvinuta interně a výslednou mikrostrukturu ověřujeme pomocí průřezové metalografie. Materiál, který nelze tepelně zpracovat na požadovanou tvrdost povrchu bez praskání nebo deformace, je okamžitě diskvalifikován. Tento pohled na výběr materiálu zaměřený na výrobu zajišťuje, že univerzální spojka, která opouští naši továrnu, splňuje jak tolerance výkresu, tak integritu podpovrchu, kterou vyžaduje únavová životnost.

Jak může cena a dostupnost ovlivnit konečné rozhodnutí o univerzálním spojovacím materiálu?

Technická dokonalost musí fungovat v rámci komerční reality. Technicky nejdokonalejší materiál je bezcenný, pokud jej nelze získat v časovém harmonogramu projektu nebo pokud činí univerzální spojku ekonomicky nekonkurenceschopnou. Ve společnosti Raydafon Technology Group Co., Limited nepřistupujeme k nákladům a dostupnosti jako k dodatečným nápadům, ale jako k omezením, která formují prostor pro proveditelné řešení od prvního náčrtu návrhu. Díky řízení dodavatelských řetězců pro výrobu univerzálních spojek na globálních trzích chápeme, že kolísání cen surovin, minimální objednací množství a regionální dostupnost často odsouvají exotické slitiny na konec seznamu, pokud jejich technické výhody nejsou nesporné.

Náklady na suroviny versus celkové náklady životního cyklu

Srovnávání nákladů na materiál na kilogram může být zavádějící. Univerzální spojka z nerezové oceli může stát dvakrát tolik než verze z uhlíkové oceli s povlakem, ale pokud verze z uhlíkové oceli vyžaduje výměnu po dvou letech, zatímco první vydrží deset, kalkulace nákladů životního cyklu silně upřednostňuje vyšší počáteční investici. Naši aplikační inženýři vytvářejí modely celkových nákladů na vlastnictví, které zahrnují počáteční nákupní cenu, plánovanou údržbu, ztráty způsobené prostoji a náklady na likvidaci. V nedávném případě čističky odpadních vod jsme prokázali, že utratit o 40 % více na duplexní nerezovou univerzální spojku by odstranilo roční cyklus renovace a dosáhlo návratnosti za pouhých 14 měsíců. Tato perspektiva životního cyklu je ústředním bodem našich doporučení ohledně materiálů.

Dostupnost a dodací lhůta

Speciální slitiny, zejména velkoprůměrové precipitačně kalené nerezové oceli nebo slitiny na bázi niklu, mohou mít dodací lhůty přesahující 20 týdnů. Pokud zákaznická odstávka nemůže počkat, náš výběr materiálů se přeorientuje na ekvivalentní třídy dostupné z našeho skladu nebo od regionálních distributorů. V naší továrně udržujeme strategický inventář běžných univerzálních spojovacích materiálů a výkovků – nerezové C45, 40Cr, 42CrMo a 304 – ve velikostech až do průměru 500 mm. Tato zásoba zásob nám umožňuje nabídnout zkrácené dodací lhůty pro standardní výběry materiálů. Když projekt vyžaduje neobvyklý materiál, proaktivně komunikujeme kompromis mezi optimalizací výkonu a jistotou harmonogramu. V mnoha případech může o něco těžší spojka vyrobená ze snadno dostupného materiálu splnit termín a poskytnout uspokojivé služby, zatímco optimalizovaný design ze vzácné slitiny by došel až po datu uvedení do provozu.

Ekonomika výrobních nákladů a obrobitelnosti

Výběr materiálu přímo ovlivňuje výrobní náklady prostřednictvím obrobitelnosti, opotřebení nástroje a doby cyklu. Univerzální spojka vyrobená z vysokopevnostní legované oceli může vyžadovat nižší řezné rychlosti, častější výměnu nástrojů a dodatečné operace broušení. Náklady na práci a nástroje mohou převýšit rozdíl v nákladech na suroviny. Náš tým pro plánování výroby vypočítá index celkových výrobních nákladů pro každého kandidáta na materiál. Například nerezová ocel 17-4PH ve stavu rozpouštěcím žíhání se snadněji obrábí než ve stavu stárnutí; často hrubujeme v měkčím stavu, vytvrzujeme a následně brousíme. Toto plánování procesu je součástí našich pokynů pro výběr materiálu. Ve společnosti Raydafon Technology Group Co., Limited jsme zjistili, že o něco dražší materiál s vynikající obrobitelností může mít za následek nižší celkové náklady na univerzální spojku než levnější materiál, který propaluje karbidové břitové destičky a vyžaduje rozsáhlou práci na pracovním stole.

Dodržování regionálních standardů a zákaznických specifikací

Mnoho zákazníků pracuje podle specifických materiálových norem – ASTM, EN, JIS nebo GOST – a jejich nákupní specifikace omezují povolené třídy. Univerzální spojka určená pro evropské zdvihací aplikace může vyžadovat oceli EN 10083-2 s plnou certifikací 3.1, zatímco zákazník na ropných polích v Severní Americe může vyžadovat shodu s NACE MR0175 pro odolnost proti praskání sulfidovým namáháním. Náš proces výběru materiálu vždy začíná identifikací povinných standardů, které musí materiál splňovat. O shodě se nedá vyjednávat a okamžitě zužuje seznam životaschopných slitin. Naše továrna udržuje certifikované protokoly o zkouškách materiálu a sledovatelnost pro každé použité teplo oceli, což zajišťuje, že dodávaná univerzální spojka splňuje přesný regionální a aplikační regulační rámec.

Komerční faktorová analýza nakonec konverguje k výběru založenému na hodnotě: materiál, který poskytuje požadovaný výkon při nejnižších celkových nákladech po celou plánovanou životnost a zároveň splňuje požadavky na dobu realizace a shodu. Technický úsudek ve společnosti Raydafon Technology Group Co., Limited znamená vědět, kdy prosazovat prémiovou slitinu, která zabrání nákladnému selhání, a kdy přijmout standardní jakost, protože riziko je zvládnutelné a rozpočet je skutečný. Tento vyvážený přístup si získal důvěru manažerů nákupu i techniků údržby.

Shrnutí

Výběr materiálu pro univerzální spojku je vícerozměrné rozhodnutí, které musí integrovat krouticí moment, rychlost, únavovou životnost, odolnost proti korozi, teplotní toleranci, schopnost výrobního procesu, náklady a dodací lhůty do jediné koherentní volby. Žádný univerzální spojovací materiál není univerzálně nejlepší – uhlíková ocel vyniká v nákladově citlivých suchých prostředích, legovaná ocel září v podmínkách vysokocyklové únavy, nerezová ocel je povinná, když koroze nebo hygiena vládne, a lehké slitiny otevírají vysokorychlostní dynamické aplikace. Naše osvědčená metodika ve společnosti Raydafon Technology Group Co., Limited začíná mechanickým pracovním cyklem, poté filtruje kandidáty materiálu prostřednictvím ekologických a výrobních čoček a nakonec ověřuje výběr podle komerčních požadavků a požadavků na shodu. Současným vyhodnocením všech faktorů pomáháme našim zákazníkům vyhnout se nákladné pasti optimalizace jednoho parametru na úkor druhého.

Naše továrna je připravena podpořit váš další požadavek na univerzální spojku pomocí úplného přezkoumání materiálového inženýrství, certifikovaných zásob materiálu a flexibility výroby, která zahrnuje množství prototypů až po velkoobjemové objednávky. Pokud specifikujete univerzální spojku pro náročnou aplikaci, obraťte se na náš technický tým ještě dnes. Pomůžeme vám převést vaše provozní data do podrobného doporučení materiálu a konkurenceschopné nabídky, čímž zajistíme, že vámi instalovaná univerzální spojka bude poskytovat desítky let spolehlivé služby.Kontaktujte Raydafon Technology Group Co., Limiteda dovolte nám využít naše dvě desetiletí zkušeností se spojkami pro vaše hnací ústrojí.

Často kladené otázky

Q1: Jaký je nejběžnější materiál používaný pro univerzální spojky v obecných průmyslových aplikacích?

Nejběžněji specifikovanými materiály pro univerzální univerzální spojky jsou středně uhlíkové oceli jako C45 (EN 1.0503) a legované oceli jako 40Cr (AISI 5140). Tyto materiály nabízejí vynikající rovnováhu mezi mezí kluzu, odolností proti únavě, obrobitelností a nízkou cenou. V naší továrně se z těchto jakostí vyrábí standardní zásobní třmeny a kříže pro pohony dopravníků, zemědělské stroje a pohony čerpadel pro střední rychlost, obvykle v kaleném a temperovaném stavu pro dosažení rozsahu tvrdosti 220–280 HB. Pro aplikace, kde neexistuje žádná významná koroze nebo teplotní extrémy, zůstávají uhlíkové a nízkolegované oceli výchozím doporučením, protože umožňují standardní výrobní procesy, snadno dostupné tepelné zpracování a spolehlivý výkon při správné velikosti. I v rámci této společné kategorie však musí být přesná třída a tepelné zpracování přizpůsobeny požadované únavové životnosti a špičkovému točivému momentu.

Q2: Jak teplota ovlivňuje výběr materiálu pro univerzální spojku?

Teplota ovlivňuje výběr materiálu dvěma primárními mechanismy: ztrátou pevnosti při zvýšených teplotách a ztrátou houževnatosti při nízkých teplotách. Při teplotách nad 200 °C ztrácejí hliníkové slitiny a mnoho technických polymerů významnou část své pevnosti při pokojové teplotě a jsou obecně nevhodné. Chrom-molybdenové legované oceli jako 42CrMo si zachovávají mechanické vlastnosti přiměřeně dobře až do 450 °C a jsou naším standardním doporučením pro univerzální spojky do horkého prostředí. Pro ještě vyšší teploty jsou nutné precipitačně kalené nerezové oceli nebo superslitiny na bázi niklu, i když jsou mnohem dražší. Při teplotách pod nulou mohou feritické oceli bez varování podléhat přechodu z tvárnosti ke křehkosti a lomu. Naše továrna specifikuje austenitické nerezové oceli nebo niklem legované nízkoteplotní uhlíkové oceli pro kryogenní a arktické aplikace, protože si zachovávají rázovou houževnatost pod -100 °C. Každý teplotní extrém navíc ovlivňuje mazání a vůle, takže při navrhování uložení ložisek a drážkových spojů v sestavě univerzální spojky je třeba vzít v úvahu koeficient tepelné roztažnosti materiálu.

Q3:  Mohu použít univerzální spojky z nerezové oceli v aplikacích s vysokým točivým momentem?

Ano, univerzální spojky z nerezové oceli lze bezpodmínečně použít v aplikacích s vysokým točivým momentem, ale konstrukce musí počítat s obecně nižší mezí kluzu austenitických nerezových ocelí ve srovnání s kalenými legovanými ocelmi. Častou chybou je přímé nahrazení třmenu z nerezové oceli 304 třmenem z legované oceli 40Cr bez zvětšení průřezu nebo úpravy tepelného zpracování. V Raydafon Technology Group Co., Limited, když zákazník požaduje univerzální spojku s vysokým kroutícím momentem v korozivním prostředí, hodnotíme precipitačně kalené nerezové třídy, jako je 17-4PH (AISI 630). Při tepelném zpracování do stavu H900 dosahuje 17-4PH mez kluzu přesahující 1 100 MPa, srovnatelnou s mnoha legovanými ocelmi, při zachování vynikající odolnosti proti korozi. Duplexní nerezové oceli také nabízejí přesvědčivou kombinaci vysoké pevnosti a vynikající odolnosti proti praskání korozí způsobené chloridy. Klíčem je sladit konkrétní druh nerezové oceli jak s požadavky na krouticí moment, tak s korozivním prostředím – ne všechny nerezové oceli mají stejnou pevnost nebo korozi. Náš inženýrský tým pravidelně navrhuje zakázkové nerezové univerzální spojky, které zvládají točivý moment nad 50 000 Nm pečlivým výběrem třídy a optimalizací geometrie třmenu.

Q4: Jaký materiál je nejlepší pro univerzální spojky používané v korozivním prostředí?

Neexistuje jediný „nejlepší“ materiál pro všechna korozivní prostředí, protože optimální výběr závisí na konkrétním korozívním činidlu, jeho koncentraci, teplotě a na tom, zda je spojka namáhána. Pro běžné venkovní a mírně korozní podmínky poskytuje nerezová ocel AISI 304 dostatečnou ochranu a je široce dostupná. V prostředích bohatých na chloridy, jako je mořská voda, poloslaná voda nebo vystavení posypové soli, se důrazně doporučuje nerezová ocel AISI 316 nebo duplexní nerezová ocel (např. 2205), protože přídavek molybdenu výrazně zlepšuje odolnost proti důlkové a štěrbinové korozi. Při extrémním vystavení chemikáliím – silným kyselinám, horkým žíravým roztokům nebo oxidujícím chemikáliím – se náš výběr materiálů přesouvá na slitiny s vysokým obsahem niklu, jako je Hastelloy C276 nebo titan. V naší továrně jsme vyrobili univerzální spojky z duplexní nerezové oceli pro námořní plošinové jeřáby a ze superaustenitické nerezové oceli pro dopravníky bělíren. Rozhodnutí o materiálu vždy začíná podrobnou analýzou chemické kompatibility, často včetně vzorků koroze testovaných ve skutečné procesní kapalině. Uhlíková ocel s povlakem je alternativou pouze tehdy, když povlak zůstává neporušený; jakékoli opotřebení na dosedacích plochách vyvolá rychlou korozi.

Q5: Proč je hmotnost materiálu univerzální spojky důležitá ve vysokorychlostních aplikacích?

U vysokorychlostních hnacích soustav rotační hmota univerzální spojky přímo ovlivňuje zatížení ložisek, kritické otáčky hřídele a kvalitu vyvážení potřebnou k zamezení destruktivních vibrací. Těžší ocelová spojka zvyšuje výchylku hřídele pod vlastní hmotností, což může snížit boční kritickou rychlost systému a silový provoz blíže k rezonančním frekvencím. Lehčí materiály, jako jsou hliníkové slitiny s vysokou pevností nebo umělé kompozity, snižují setrvačnost a umožňují rychlejší zrychlení a zpomalení hnacího ústrojí, což je nezbytné u servopohonu řízených indexovacích stolů, tiskových válců a testovacích zařízení. Naše zkušenosti ve společnosti Raydafon Technology Group Co., Limited s vysokorychlostním vyvažováním ukazují, že univerzální spojku s nižší hmotností lze snáze vyvážit na jemnější třídu, což má za následek nižší úrovně vibrací na ložiskách. Snížení hmotnosti však nemůže ohrozit kapacitu točivého momentu nebo tuhost. Náš výběr materiálů pro vysokorychlostní aplikace se proto zaměřuje na nejvyšší poměr pevnosti k hmotnosti dostupný v rámci rozpočtu. Častými kandidáty jsou hliník 7075-T6 a slitiny titanu. V některých případech navrhujeme duté nebo skeletonizované ocelové spojky, abychom dosáhli snížení hmotnosti bez změny základního materiálu, ale výchozím bodem je vždy materiál schopný splnit dynamické výkonnostní cíle.
