Zkřížené šroubové převody

Raydafon je čínský OEM výrobce a dodavatel zkřížených spirálových ozubených kol pro přesné přístroje, lékařské vybavení, automobilové pomocné pohony, inteligentní domácí zařízení a průmyslové stroje. Standardní řada pokrývá modul 0,8-4 mm, úhel hřídele nastavitelný 25°-90°, broušený povrch zubů, účinnost převodu přes 90%. Materiálové možnosti zahrnují vysoce pevnou legovanou ocel, nerezovou ocel, hliníkový bronz, nylon a technické plasty odolné proti opotřebení. Konstrukce zkřížených spirálových zubů přenáší výkon mezi neparalelními a neprotínajícími se hřídeli, šetří prostor pro uspořádání a snižuje hlučnost chodu. Jsou podporovány vlastní moduly, počet zubů, úhel hřídele, vrtání, drážka pro pero, materiál a povrchová úprava. K dispozici jsou vzorové objednávky, hromadné objednávky a balení privátních značek. Zašlete detaily výkresu nebo vzorku, požadovaný materiál, množství a cílový port pro rychlou cenovou nabídku.
Čína OEM výrobce zkřížených šroubových ozubených kol

Výrobce zkřížených šroubových ozubených kol pro převody s neparalelním hřídelem u přesných přístrojů a průmyslových pohonů

Raydafon je čínský OEM výrobce a dodavatel zkřížených šroubových ozubených kol, nazývaných také šroubová ozubená kola. Zkřížená spirálová ozubená kola přenášejí výkon mezi neparalelními a neprotínajícími se hřídeli, díky čemuž jsou vhodné pro kompaktní automatizační zařízení, chladicí ventilátory notebooků, systémy pro seřizování zubařských křesel, pomocné pohony automobilových motorů a inteligentní závěsová přenosová zařízení. Standardní řada pokrývá modul 0,8-4 mm, úhel hřídele nastavitelný 25°-90°, broušený povrch zubů a účinnost převodu přes 90%. Materiálové možnosti zahrnují vysoce pevnou legovanou ocel, nerezovou ocel, hliníkový bronz, nylon a technické plasty odolné proti opotřebení. Jsou podporovány vlastní moduly, počet zubů, úhel hřídele, vrtání, drážka pro pero, materiál a povrchová úprava. Pošlete svůj výkres nebo podrobnosti o vzorku, požadovaný materiál, množství a cílový port a vyžádejte si cenovou nabídku.

0,8-4 mmRozsah modulů
25°-90°Úhel hřídele
>90 %Účinnost přenosu
5 MateriályOcel · nerez · bronz · nylon · plasty

Proč se používají zkřížené šroubové převody tam, kde se běžné převody nevejdou

Standardní čelní ozubená kola, šikmá ozubená kola a kuželová ozubená kola přenášejí výkon mezi rovnoběžnými nebo protínajícími se hřídeli. Když uspořádání stroje dává dva hřídele pod nerovnoběžným, neprotínajícím se úhlem, běžná ozubená kola nemohou správně zabírat. Zkřížená spirálová ozubená kola to řeší použitím tvaru spirálového zubu, který umožňuje dvěma hřídelům přenášet výkon pod úhlem, typicky mezi 25° a 90°.

Díky tomu jsou zkřížená spirálová ozubená kola vhodná pro kompaktní konstrukce. U chladicího ventilátoru notebooku je prostor mezi hřídelí motoru a hřídelí lopatek ventilátoru velmi malý. V systému nastavení zubařského křesla jsou hnací hřídele opěradla a sedadla v různých úhlech. U pomocného pohonu automobilového motoru jsou vstupní hřídele vodního čerpadla a generátoru odsazeny od hlavního pohonu. Zkřížená spirálová ozubená kola zvládají tato uspořádání bez přidávání velkých převodovek nebo sad kuželových kol.

Raydafon vyrábí zkřížená spirálová ozubená kola v řadě materiálů, takže kupující mohou přizpůsobit ozubená kola požadavkům na zatížení, rychlost, korozi a hluk. Související typy výstroje naleznete v úplném zněníPřesná převodovkakategorie,Helical Gearstránku aKuželové ozubené kolostrana.

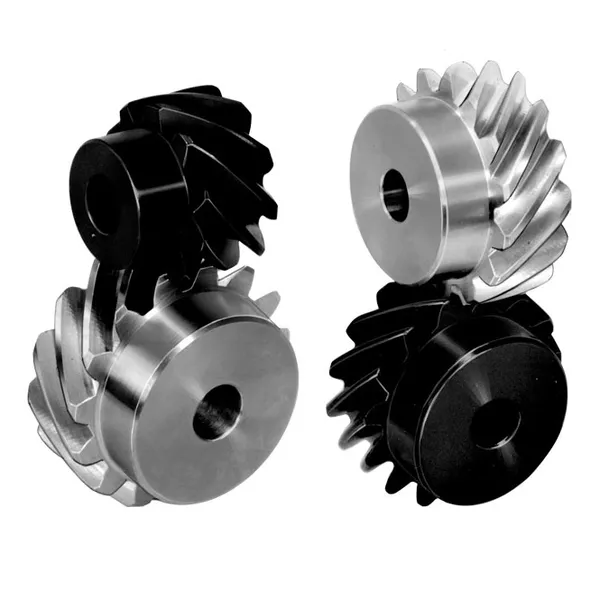

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Zkřížená spirálová ozubená kola pro převod s neparalelním hřídelem

Standardní rozsah specifikací a materiálové možnosti

Níže uvedená tabulka uvádí standardní rozsah specifikací pro zkřížené šroubové převody Raydafon. Pokud vaše zařízení vyžaduje jiný modul, číslo zubu, úhel hřídele, vrtání nebo drážku pro pero, zašlete OEM výkres nebo fyzický vzorek pro zakázkovou výrobu.

Parametr Standardní rozsah Vlastní možnost
Modul 0,8-4 mm K dispozici vlastní modul
Úhel hřídele 25°-90° Vlastní úhel k dispozici
Povrch zubu Země Broušení, lapování, fosfátování
Účinnost přenosu přes 90 % Závisí na materiálu, úhlu a mazání
Vývrt a drážka pro pero Standardní vrtání s drážkou pro pero Vlastní otvor, drážka pro pero, stavěcí šroub, tvar D
Povrchová úprava Olej proti korozi Černění, zinkování, tepelné zpracování
Materiál Vysoce pevná legovaná ocel Nerezová ocel, hliníkový bronz, nylon, technické plasty

Potřebujete srovnání materiálů nebo doporučení pro vaši aplikaci? Odešlete údaje o zatížení, rychlosti, prostředí a instalačním prostoru. Raydafon navrhne materiál a specifikace, které nejlépe vyhovují vašim pracovním podmínkám.

Dostupné typy materiálů

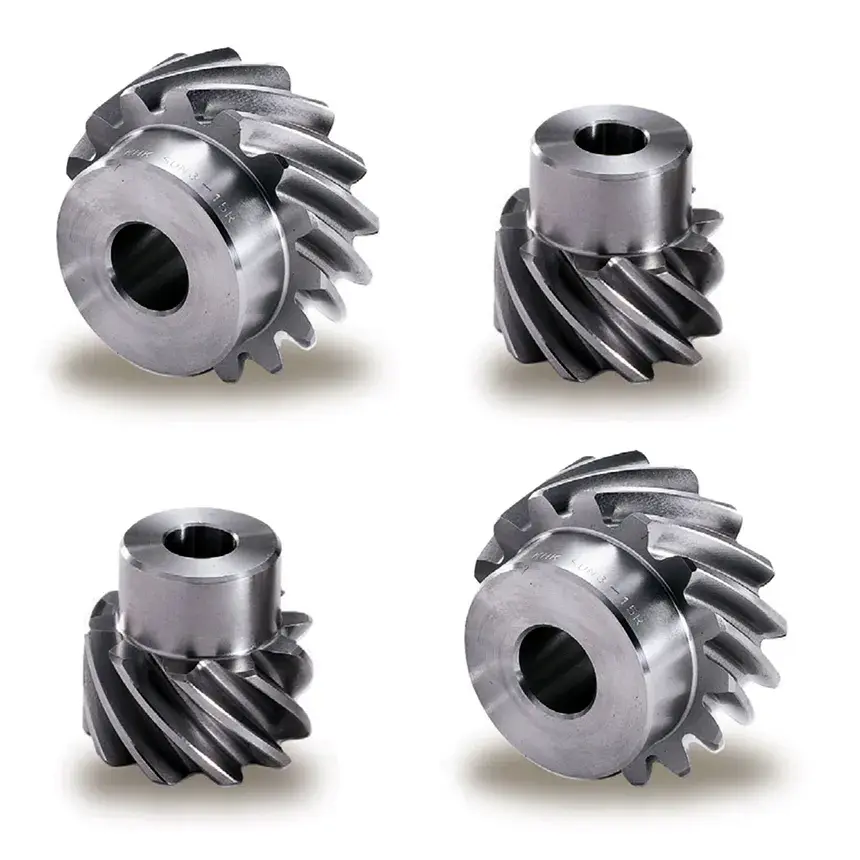

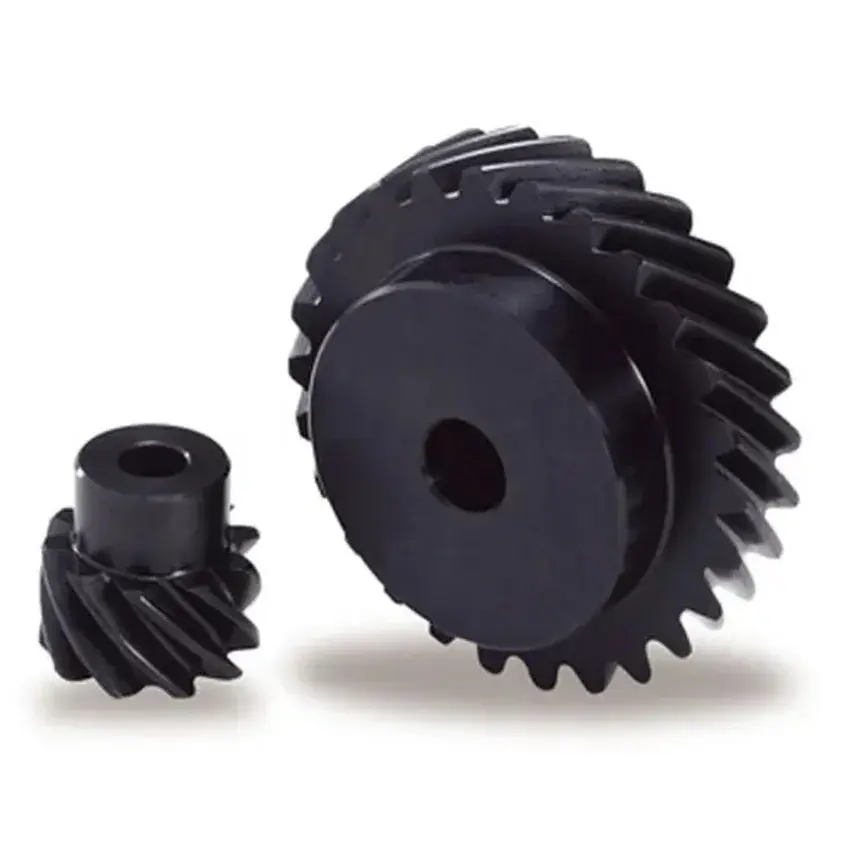

Steel crossed helical gears
Ocelová zkřížená spirálová ozubená kola

Vysoce pevná legovaná ocel pro aplikace s vysokým zatížením a vysokým točivým momentem v průmyslových pohonech a automobilových pomocných systémech.

Stainless steel crossed helical gears
Nerezová zkřížená spirálová ozubená kola

Odolný proti korozi pro lékařské vybavení, potravinářské stroje, vlhké prostředí a venkovní instalace.

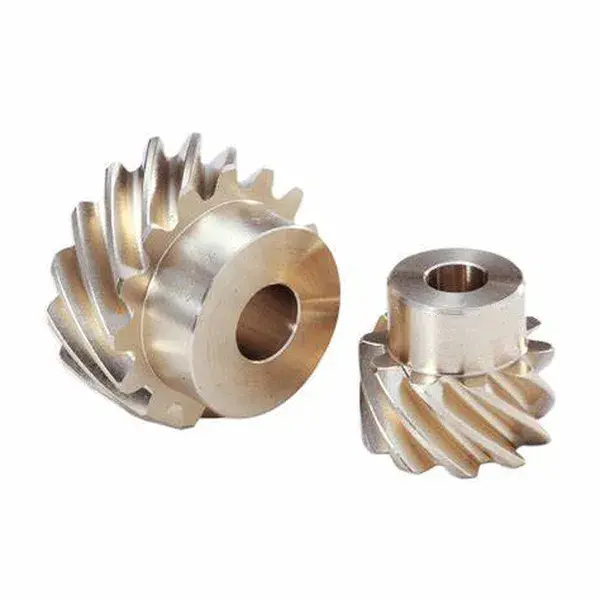

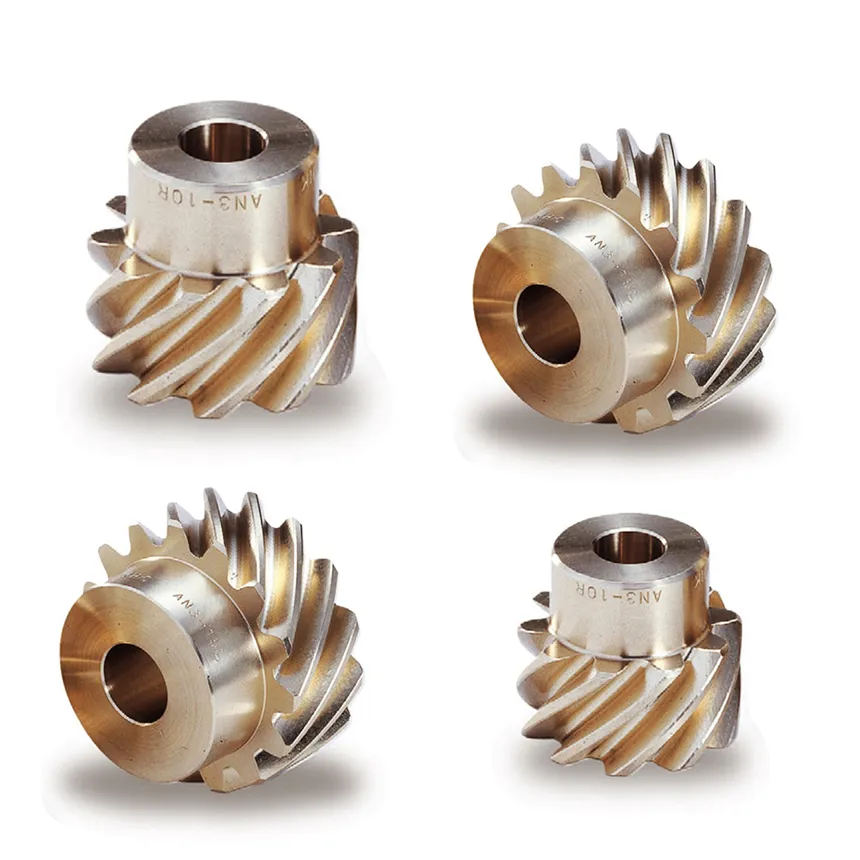

Aluminum bronze crossed helical gears
Hliníková bronzová zkřížená spirálová ozubená kola

Dobrá odolnost proti opotřebení a nosnost, vhodné pro těžké stroje, důlní zařízení a převodovky s vysokým točivým momentem.

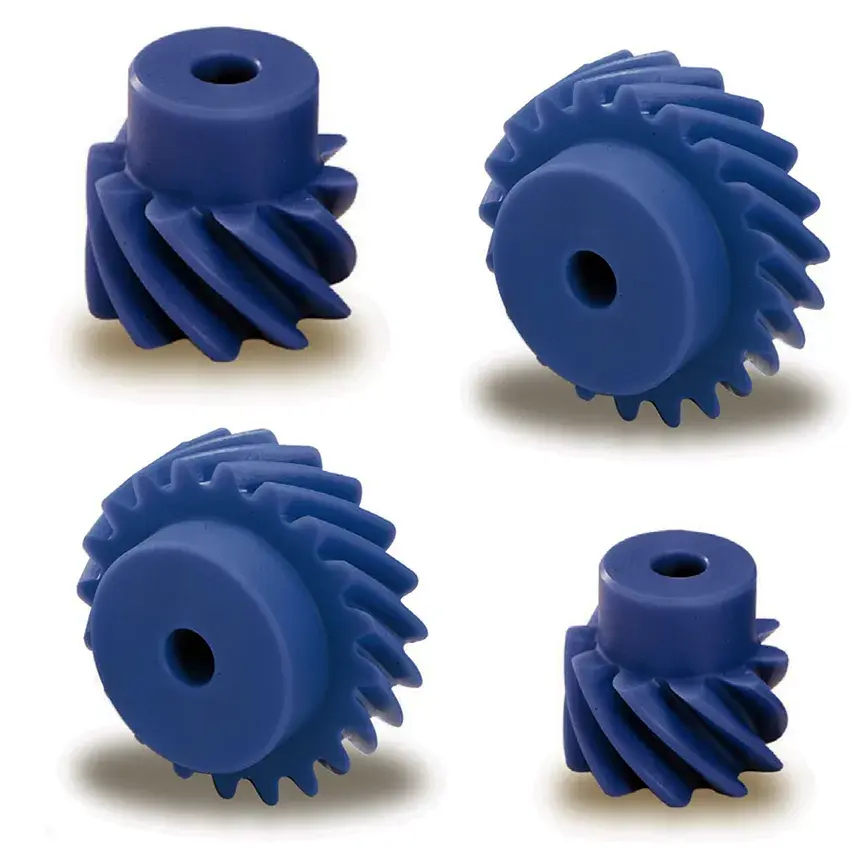

Nylon crossed helical gears
Nylonová zkřížená spirálová ozubená kola

Lehký a tichý chod pro chytrá domácí zařízení, kancelářské vybavení a přesné přístroje s nízkou zátěží.

Aplikace v přesných přístrojích, lékařském vybavení a průmyslových pohonech

Elektronika Přenos chladicího ventilátoru notebooku

Přesnost na úrovni mikronů odpovídá kompaktnímu prostoru mezi hřídelí motoru a hřídelí lopatek ventilátoru, udržuje ventilátor tichý a podporuje tenký a lehký design.

Lékařský Stomatologické křeslo víceúhlové nastavení

Přenáší sílu na součásti opěradla a sedadla v různých úhlech. Možnosti materiálů lékařské kvality podporují bezpečný a spolehlivý provoz.

Automobilový průmysl Pomocný pohon motoru

Zvládá velký točivý moment a rázová zatížení vodních čerpadel a generátorů. Tepelné zpracování zlepšuje odolnost proti opotřebení a pevnost při vysokých teplotách a vibracích.

Chytrý dům Inteligentní závěsový přenos

Vysílá pod nerovnoběžným úhlem s nízkou hlučností, šetří instalační prostor a dodává komfort systémům domácí automatizace.

Související součásti převodovky naleznete vŠroubové ozubené kolokategorie,Šnekové kolo a šnekový hřídelstránku aČelní ozubené kolorozsah.

Evidence kvality, kontrola a podpora exportu

Evidence materiálu a tepelného zpracování

Záznamy o jakosti materiálu a tepelném zpracování mohou být poskytnuty s hromadnými zásilkami pro kontrolu kvality kupujícím.

Kontrola profilu zubu a rozměrů

Modul, číslo zubu, úhel hřídele, vrtání, drážka pro pero a povrch zubu jsou kontrolovány podle objednaného výkresu nebo vzorku zákazníka.

Síťování a kontrola hluku

Vzorky a hromadné šarže jsou před balením kontrolovány na hladký záběr, nízkou hlučnost a stabilní přenos.

Exportní balení

Ozubená kola jsou zabalena s antikorozním olejem a ochranným obalem. Hromadné objednávky lze paletizovat a páskovat pro námořní, leteckou nebo expresní přepravu.

Vlastní OEM objednávkový proces

Krok 01 Odeslat podrobnosti aplikace

Poskytněte modul, číslo zubu, úhel hřídele, vrtání, drážku pro pero, materiál, povrchovou úpravu, množství a cílový port.

Krok 02 Kresba nebo ukázka recenze

Raydafon zkontroluje OEM výkres nebo fyzický vzorek a potvrdí specifikaci a výběr materiálu.

Krok 03 Vzorek a schválení

Pro zakázkové projekty vyrábí Raydafon před hromadnou výrobou vzorek pro potvrzení kupujícím.

Krok 04 Výroba a nabídka

Po schválení poskytuje Raydafon nabídku FOB Ningbo, výrobní plán a podrobnosti o balení.

Často kladené otázky

Co jsou zkřížená spirálová ozubená kola?

Zkřížená šroubová kola, nazývaná také šroubová kola, jsou šroubová kola, která zabírají s nerovnoběžnými, neprotínajícími se hřídeli. Přenášejí výkon mezi hřídelemi pod úhlem, typicky 25° až 90°, a používají se tam, kde je omezený prostor v uspořádání a kde je vyžadován hladký, tichý přenos.

Jaký modul a rozsah úhlu hřídele vyrábí Raydafon?

Raydafon vyrábí zkřížená šroubová kola s modulem 0,8-4 mm a úhlem hřídele nastavitelným od 25° do 90°. Broušený povrch zubů a účinnost převodu přes 90 % jsou standardní součástí výrobního sortimentu. Vlastní modul, počet zubů a úhel hřídele jsou podporovány podle výkresů zákazníka.

Jaké materiály jsou k dispozici?

Materiálové možnosti zahrnují vysoce pevnou legovanou ocel, nerezovou ocel, hliníkový bronz, nylon a technické plasty odolné proti opotřebení. Výběr materiálu závisí na zatížení, rychlosti, odolnosti proti korozi a hlučnosti.

Jaké jsou hlavní aplikace?

Zkřížená spirálová ozubená kola se používají v kompaktních automatizačních zařízeních, chladicích ventilátorech notebooků, systémech seřizování zubařských křesel, pomocných pohonech automobilových motorů, jako jsou vodní čerpadla a generátory, a inteligentních závěsových přenosových zařízeních. Jakákoli aplikace vyžadující neparalelní hřídelový převod v omezeném prostoru může používat zkřížená šroubová kola.

Může Raydafon vyrábět zakázková OEM zkřížená spirálová ozubená kola?

Ano. Raydafon podporuje OEM výrobu ze zákaznických výkresů nebo fyzických vzorků. K dispozici je vlastní modul, číslo zubu, úhel hřídele, vrtání, drážka pro pero, materiál, povrchová úprava a balení privátní značky.

Jaké informace jsou potřebné pro cenovou nabídku?

Pošlete detaily výkresu nebo vzorku, modul, číslo zubu, úhel hřídele, vrtání, drážku pro pero, materiál, povrchovou úpravu, objednané množství a cílový port. Raydafon odpoví cenovou nabídkou FOB Ningbo a dodací lhůtou.

Nabízíte vzorky před hromadnými objednávkami?

Ano. Raydafon může před hromadnou výrobou vyrobit vzorky pro potvrzení kupujícím. Doba realizace vzorku závisí na složitosti výkresu a výběru materiálu.

Jste připraveni získat vlastní zkřížená šroubová kola?

Pošlete svůj výkres nebo podrobnosti o vzorku, modul, číslo zubu, úhel hřídele, vrtání, drážku pro pero, materiál, povrchovou úpravu, objednané množství a cílový port. Raydafon potvrdí specifikaci, v případě potřeby vyrobí vzorek a poté poskytne cenovou nabídku FOB Ningbo s dodací lhůtou a podrobnostmi o balení.
