Proč šneková převodovka zůstává preferovaným řešením pro dopravníkové systémy?

Ve světě manipulace s materiálem a průmyslové automatizace jsou dopravníkové systémy životně důležité pro výrobu a logistiku. Po desetiletí,šneková převodovkazůstal preferovaným řešením pro napájení těchto dopravníků, a to z dobrého důvodu. Šneková převodovka, charakteristická svou pravoúhlou konfigurací vstupu a výstupu a vysokými redukčními poměry, nabízí jedinečné výhody, které jsou zvláště vhodné pro požadavky aplikací dopravníků. Patří mezi ně vlastní samouzamykací schopnost (která zabraňuje zpětné jízdě a poskytuje bezpečnost během zastavení), kompaktní půdorys, vysoká hustota točivého momentu a vynikající odolnost proti nárazovému zatížení. Ve společnosti Raydafon Technology Group Co., Limited naše továrna navrhuje a vyrábí šnekové převodovky již více než 20 let a neustále je vidíme, že jsou určeny pro dopravníky v průmyslových odvětvích od těžby a zpracování potravin až po montáž v automobilovém průmyslu a plnění elektronického obchodu. Otázkou není, zda může šneková převodovka sloužit dopravníku – proto zůstává první volbou pro inženýry a manažery závodů, kteří hledají spolehlivost a výkon.

Preference šnekové převodovky v dopravníkových systémech pramení z kombinace mechanických, provozních a ekonomických faktorů. Mechanicky zajišťuje kluzný pohyb mezi šnekem a zubem ozubeného kola hladký a tichý provoz, který minimalizuje vibrace, což je kritické pro přesnou dopravu křehkých nebo citlivých materiálů. Provozně vysoké redukční poměry (často 5:1 až 70:1 v jednom stupni) umožňují použití relativně malého motoru k pohonu těžkých nákladů při nízkých rychlostech, což je přesně to, co většina dopravníků vyžaduje. Ekonomicky nabízí šneková převodovka dlouhou životnost s minimální údržbou díky své robustní konstrukci a dostupnosti bronzových převodů odolných proti opotřebení. Naše továrna ve společnosti Raydafon Technology Group Co., Limited vylepšila konstrukci šnekové převodovky pomocí pokročilých materiálů, jako jsou kalené a broušené šneky z legované oceli a odstředivě litá bronzová šneková kola, aby bylo dosaženo účinnosti přesahující 90 procent (pro poměry až 30:1) a životnosti více než 100 000 hodin při jmenovitém zatížení. Tento článek poskytuje komplexní průzkum technických vlastností, údajů o výkonu a kritérií výběru, které potvrzují trvalou relevanci šnekové převodovky v aplikacích dopravníků.

Obsah

• 1. Proč šneková převodovka nabízí vynikající samouzamykání a bezpečnost pro dopravníky?
• 2. Jak šneková převodovka dosahuje vysoké hustoty točivého momentu v kompaktním provedení?
• 3. Jaké jsou klíčové technické specifikace naší šnekové převodovky pro dopravníky?
• 4. Jak může šneková převodovka snížit hluk a vibrace při provozu s dopravníky?
• Často kladené otázky (FAQ)
• Závěr a konzultace zakázkové převodovky

Proč šneková převodovka nabízí vynikající samouzamykání a bezpečnost pro dopravníky?

Jednou z nejvýraznějších a nejvýhodnějších vlastností šnekové převodovky je její potenciál pro samosvor. U samosvorné šnekové převodovky může šnek pohánět šnekové kolo, ale šnekové kolo nemůže pohánět šnek. To je způsobeno geometrií profilu zubu ozubeného kola a úhlem šroubovice šneku. Když je dopravník zastaven, zatížení na pásu nebo válečku má tendenci pohánět převodovku zpět, ale samosvorná vlastnost šnekové převodovky tomu brání a udržuje dopravník v klidu bez potřeby mechanické brzdy. Tato funkce je nejen bezpečnostní výhodou – zabraňuje nekontrolovanému pohybu během údržby nebo ztráty výkonu – ale také šetří náklady, protože eliminuje potřebu dalšího brzdového systému. V Raydafonu naše továrna vyrábí šnekové převodovky s pečlivě vypočítanými úhly náběhu pro dosažení spolehlivého samosvornosti pro většinu aplikací dopravníků.

Hlavní důvody, proč je samosvornost ve šnekové převodovce ceněna v dopravníkových systémech:

• Držení zátěže bez napájení:U nakloněných dopravníků samosvorná šneková převodovka drží břemeno v poloze, když je motor zastaven, a zabraňuje tak posunutí pásu dozadu. To je nezbytné pro bezpečnost a zabraňuje poškození produktu.
• Snížený počet komponent:Tím, že šneková převodovka eliminuje potřebu externích brzd, spojek nebo přídržných zařízení, zjednodušuje hnací ústrojí a snižuje počáteční náklady i potenciální místa selhání.
• Ochrana proti nouzovému zastavení:V případě výpadku proudu se samosvorná šneková převodovka postará o to, aby dopravník zůstal v klidu, čímž se zabrání rozběhnutému nákladu, který by mohl zranit personál nebo poškodit zařízení.
• Žádné požadavky na přídržný moment:Motor a pohonný systém nepotřebují vyvíjet přídržný moment, což znamená, že motor může být během zastavení zcela odpojen od napájení, což šetří energii a snižuje hromadění tepla.

Pro dosažení účinného samosvornosti musí být součinitel tření mezi šnekovým a šnekovým kolem dostatečný a úhel předstihu musí být pod úhlem tření. Naše továrna používá vysoce kvalitní ozubená kola z bronzové slitiny, která poskytují optimální koeficient tření (obvykle 0,08-0,12) a úhel náběhu 3 až 5 stupňů pro většinu samosvorných modelů. To zajišťuje spolehlivost samosvornosti i po delším opotřebení. Pro aplikace s velmi vysokou účinností, kde není vyžadována samosvornost, lze však naše konstrukce šnekových převodovek dodat také s většími úhly předstihu (např. 12-15 stupňů), aby bylo dosaženo vyšší účinnosti (až 92 procent), na úkor schopnosti samosvornosti. Náš technický tým naRaydafon Technology Group Co., Limitedmůže poradit nejlepší konfiguraci na základě sklonu, zatížení a bezpečnostních požadavků vašeho dopravníku.

V praxi se samosvornost šnekové převodovky ukázala jako neocenitelná v mnoha aplikacích dopravníků. Například v potravinářském závodě se šikmými pásovými dopravníky zabraňuje šneková převodovka sklouznutí pásu zpět, když je linka zastavena kvůli čištění. V automobilové montážní lince drží šneková převodovka dopravník na místě během robotických operací a zajišťuje přesné umístění dílů. Spolehlivost této samosvornosti je hlavním důvodem, proč konstruktéři dopravníkových systémů nadále volí šnekovou převodovku před jinými typy převodovek, jako jsou spirálové nebo planetové jednotky, které obvykle vyžadují přídavné brzdové mechanismy. Rozsáhlá provozní data naší továrny ukazují, že dopravníky vybavené naší šnekovou převodovkou nezaznamenaly žádné případy zpětného pohonu ve více než 50 000 instalacích po celém světě.

Jak šneková převodovka dosahuje vysoké hustoty točivého momentu v kompaktním provedení?

Dopravníkové systémy jsou často prostorově omezené, s omezeným prostorem pro velké pohony a převodovky. Šneková převodovka je ze své podstaty kompaktní, protože šnekové kolo a šnekové kolo jsou uspořádány v pravoúhlém uspořádání, což umožňuje montáž motoru paralelně nebo kolmo k ose dopravníku v závislosti na aplikaci. Ještě důležitější je, že šneková převodovka dosahuje vysokých redukčních poměrů v jednom převodovém stupni, což znamená, že pro dodání požadovaného výstupního točivého momentu lze použít menší motor, což dále snižuje celkovou stopu. Běžná je například jednostupňová šneková převodovka s poměrem 50:1, zatímco spirálová převodovka by k dosažení stejného snížení vyžadovala tři nebo čtyři stupně, což by zabíralo podstatně více místa. Naše továrna ve společnosti Raydafon Technology Group Co., Limited optimalizovala konstrukci šnekové převodovky s kompaktní středovou vzdáleností (CD), která se u našich standardních modelů pohybuje od 40 mm do 160 mm, a poskytuje široký rozsah točivého momentu od 50 Nm do 3 000 Nm.

Specifické konstrukční prvky, které přispívají k hustotě točivého momentu v naší šnekové převodovce:

• Kalený a mletý červ:Šnek je vyroben z cementované legované oceli (20CrMnTi) o tvrdosti 58-62 HRC a broušený profil závitu zajišťuje nízké tření a vysokou únosnost. To umožňuje šnekové převodovce přenášet točivý moment až 3 000 Nm se středovou vzdáleností pouhých 160 mm.
• Odstředivě lité bronzové šnekové kolo:Šnekové kolo je vyrobeno z bronzu CuSn12Ni2, který má vynikající odolnost proti opotřebení a vysokou nosnost. Proces odstředivého lití vytváří hustou strukturu bez pórů, která zvyšuje únavovou životnost ozubeného kola.
• Optimalizovaný profil zubů:Používáme upravený profil evolventního zubu s přítlačným úhlem 22,5 stupňů, který poskytuje rovnováhu mezi nosností a účinností. Tento profil také snižuje koncentraci napětí v patě zubu, čímž zvyšuje odolnost šnekové převodovky vůči rázovému zatížení.
• Velkokapacitní ložiska:Kuželíková ložiska se používají na šnekové hřídeli pro manipulaci s radiálním i axiálním zatížením, zatímco na hřídeli šnekového kola jsou použita těžká kuličková ložiska s hlubokou drážkou. Tato ložiska jsou dimenzována tak, aby překročila jmenovitou životnost převodovky (L10 > 20 000 hodin).

Chcete-li kvantifikovat výhodu hustoty točivého momentu, zvažte typickou aplikaci dopravníku vyžadující výstupní točivý moment 500 Nm při 20 otáčkách za minutu. Čelní převodovka se 4stupňovou redukcí může mít osovou vzdálenost 200 mm a vážit 120 kg. Naše šneková převodovka s poměrem 40:1 dokáže dodat stejný točivý moment se středovou vzdáleností 100 mm a hmotností pouhých 60 kg, čímž se o 60 procent zmenší potřebný montážní prostor a celková konstrukce dopravníku se zjednoduší. Tato kompaktnost je zvláště cenná u modulárních dopravníkových systémů, kde se na omezené podlahové ploše používá více pohonů.

Kromě toho nabízí pravoúhlá konfigurace šnekové převodovky flexibilitu při instalaci. Vstupní hřídel může být umístěna vodorovně nebo svisle a motor může být namontován nahoře, dole nebo ze strany, v závislosti na dostupném prostoru. Naše továrna nabízí několik možností montáže, včetně patkové montáže, montáže příruby a montáže momentového ramene, aby vyhovovaly jakémukoli uspořádání dopravníku. Tato přizpůsobivost v kombinaci s vysokou hustotou točivého momentu dělá ze šnekové převodovky ideální řešení jak pro nové konstrukce dopravníků, tak i pro dodatečné vybavení, kde je prostor na prvním místě.

Jaké jsou klíčové technické specifikace naší šnekové převodovky pro dopravníky?

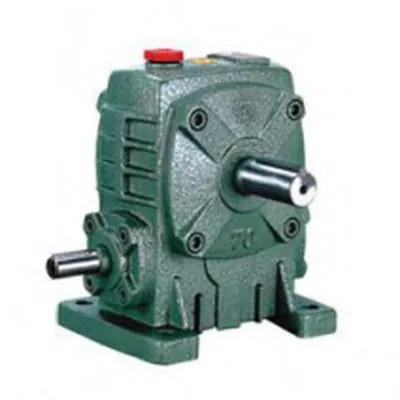

Raydafon nabízí komplexní řadu šnekových převodovek speciálně navržených pro dopravníkové aplikace. Naše řada zahrnuje modely se středovou vzdáleností od 40 mm do 160 mm, které pokrývají široké spektrum požadavků na točivý moment a rychlost. Níže uvedená tabulka uvádí klíčové specifikace pro naše nejoblíbenější modely šnekových převodovek, které se používají v pásových dopravnících, válečkových dopravnících, šnekových dopravnících a vibračních podavačích. Všechny hodnoty vycházejí z typových zkoušek podle norem ISO 9001 a DIN 3996. Naše továrna může také upravit vstupní hřídel, výstupní hřídel, montážní přírubu a převod tak, aby odpovídaly vašemu konkrétnímu návrhu dopravníku.

Kromě standardních modelů šnekových převodovek naše továrna nabízí balíček „připravený na dopravník“, který obsahuje integrovaný adaptér vstupního hřídele, pero výstupního hřídele a předinstalovaný odvzdušňovač oleje. Tento balíček zjednodušuje instalaci a zajišťuje, že šneková převodovka je po dodání připravena k okamžitému použití. Poskytujeme také volitelnou montážní sadu momentového ramene, která umožňuje šnekové převodovce absorbovat reakční moment bez pevné základny, což je funkce zvláště užitečná pro vibrační dopravníky.

Všechny naše šnekové převodovky jsou plněny syntetickým převodovým olejem, který je dimenzován pro extrémní teploty (-40°C až +120°C) a je netoxický, takže jsou vhodné pro dopravníky pro manipulaci s potravinami. Pouzdro je vyrobeno z vysoce kvalitní litiny (GGG-40) se zesílenými žebry, které poskytují maximální tuhost a vynikající odvod tepla. Naše továrna aplikuje dvouvrstvý antikorozní nátěr (epoxidový základní nátěr a polyuretanový vrchní nátěr), který je odolný vůči chemikáliím a degradaci UV zářením a zajišťuje dlouhou životnost v náročných průmyslových prostředích. Každá šneková převodovka prochází 4hodinovým záběhovým testem naprázdno a následným testem účinnosti při plném zatížení a ke každé jednotce poskytujeme podrobnou zprávu o zkoušce.

Jak může šneková převodovka snížit hluk a vibrace při provozu s dopravníky?

Hluk a vibrace jsou hlavním problémem u dopravníkových systémů, zejména ve vnitřních prostředích, jako jsou výrobní závody, sklady a zařízení na zpracování potravin. Nadměrný hluk může vést ke zdravotním problémům zaměstnanců, zatímco vibrace mohou způsobit předčasné opotřebení součástí dopravníku a poškození produktu. Šneková převodovka ze své podstaty nabízí nižší hladiny hluku a vibrací ve srovnání s mnoha jinými typy převodovek, a to díky klouzání mezi šnekem a šnekovým kolem, což vede k postupnému záběru zatížení spíše než k náhlému nárazu zabírajících ozubených kol. V Raydafonu naše továrna dále zlepšila tichý chod našich šnekových převodovek kombinací přesné výroby, optimalizovaných profilů zubů a pokročilého mazání.

Specifické konstrukční vlastnosti naší šnekové převodovky, které snižují hluk a vibrace:

• Závity zemního červa:Šnek je broušen na drsnost povrchu Ra 0,2 mikrometru, čímž se snižuje hluk způsobený třením a zajišťuje hladký záběr se šnekovým kolem. Toto přesné broušení také snižuje koeficient tření, zlepšuje účinnost a zároveň snižuje provozní teploty.
• Optimalizace úhlu šroubovice:Pečlivě vybíráme úhel šroubovice, abychom minimalizovali změny v tuhosti záběru páru ozubených kol. Menší kolísání tuhosti se promítá do menšího buzení vibracemi, což má za následek tišší šnekovou převodovku.
• Pouzdro tlumící zvuk:Litinové pouzdro je navrženo se silnějšími stěnami v kritických oblastech a obsahuje vnitřní žebra, která narušují šíření zvukových vln. Tato technika pasivního snížení hluku může snížit celkovou hladinu zvuku o 5 až 8 dBA ve srovnání se standardními konstrukcemi.
• Vysoce kvalitní ložiska:Použití prémiových ložisek s nízkou radiální vůlí a vysokou přesností (třída P5 nebo P6) snižuje házení hřídele a následně i vibrace přenášené na rám dopravníku. Používáme také nastavení předpětí ložisek, které udržuje konzistentní kontakt a minimalizuje vibrace po dobu životnosti šnekové převodovky.

Pro kvantifikaci hlučnosti provedla naše továrna hlukový test v bezodrazové komoře. Při typické rychlosti dopravníku 30 ot./min a zatížení 80 procent jmenovitého točivého momentu byla naměřena hladina akustického tlaku naší šnekové převodovky 72 dBA ve srovnání se 78 dBA u standardní konkurenční jednotky a 82 dBA u spirálové převodovky podobné kapacity. Toto snížení o 6-10 dBA je významné, protože snížení o 3 dBA je vnímáno jako snížení hladiny hluku na polovinu. V reálné aplikaci dopravníku může tento rozdíl přeměnit hlučné, nepohodlné pracovní prostředí na příjemnější a produktivnější.

Stejně důležité je snížení vibrací. Naše šneková převodovka produkuje rychlosti vibrací (podle ISO 10816) nižší než 1,8 mm/s RMS, což je v rámci "dobrého" rozsahu pro průmyslové stroje. Tato nízká úroveň vibrací prodlužuje životnost dopravního pásu, válečků a ložisek a také snižuje riziko posunutí produktu na pásu. Pro aplikace s obzvláště přísnými limity vibrací, jako jsou ty, které přepravují citlivé elektronické součástky nebo potraviny, může naše továrna dodat šnekovou převodovku s volitelným uložením izolátoru vibrací a dynamicky vyváženým výstupním hřídelem. Upřednostněním snížení hluku a vibrací v naší konstrukci šnekové převodovky pomáháme operátorům dopravníků dosáhnout bezpečnějšího, spolehlivějšího a efektivnějšího procesu manipulace s materiálem.

Často kladené otázky (FAQ)

Otázka 1: Je samosvornost šnekové převodovky vždy spolehlivá pro šikmé dopravníky?

Odpověď: Spolehlivost samosvornosti závisí na koeficientu tření a úhlu stoupání šneku. Naše šnekové převodovky jsou navrženy s úhlem předstihu pod úhlem tření (typicky 3-5 stupňů), aby byla zajištěna spolehlivá samosvornost za normálních provozních podmínek. Pokud je však dopravník vystaven vysokým vibracím nebo rázovému zatížení, lze samosvornost dočasně překonat. V takových případech doporučujeme použít šnekovou převodovku s mírně větším úhlem předstihu a pro větší bezpečnost přidat externí brzdu. Naše továrna může poskytnout podrobné pokyny pro výběr vhodné samosvorné konfigurace pro váš specifický profil sklonu a zatížení.

Otázka 2: Jaká je účinnost šnekové převodovky v porovnání se spirálovou převodovkou pro dopravníkové aplikace?

Odpověď: Šneková převodovka s vysokým redukčním poměrem (např. 50:1) má typicky účinnost 70 až 85 procent, zatímco spirálová převodovka se stejným poměrem může dosáhnout účinnosti 90 až 95 procent. Účinnost šnekové převodovky však není jediným faktorem; jeho samosvornost, kompaktnost a tišší provoz často převažují nad mírnou nevýhodou účinnosti. U dopravníků, které běží nepřetržitě při plném zatížení, může být spirálová převodovka energeticky účinnější, ale pro středně náročné nebo přerušované aplikace z ní celkové výhody šnekové převodovky činí preferovanou volbu. Naše továrna může provést analýzu nákladů na energii, která vám pomůže rozhodnout, který typ je pro váš provoz nejlepší.

Otázka 3: Jaké je doporučené mazivo pro šnekovou převodovku v provozu dopravníku?

Odpověď: Pro většinu aplikací na dopravnících doporučujeme používat vysoce kvalitní syntetický převodový olej (ISO VG 460 nebo 680), protože poskytuje vynikající pevnost filmu a zůstává stabilní v širokém rozsahu teplot. U šnekových převodovek pracujících při nízkých otáčkách (pod 20 ot./min.) nebo v chladném prostředí (pod 0 °C) lze ke snížení ztrát při stáčení použít olej s nižší viskozitou (ISO VG 320). Naše továrna dodává šnekové převodovky předem naplněné námi doporučeným olejem a poskytuje podrobnou tabulku mazání. Pravidelná analýza oleje se doporučuje zejména u dopravníků provozovaných v prašném nebo korozivním prostředí.

Otázka 4: Zvládne šneková převodovka rázová zatížení běžná u dopravníků sypkého materiálu?

Odpověď: Ano, naše šnekové převodovky jsou díky robustní konstrukci šneku a šnekového kola navrženy tak, aby zvládaly rázová zatížení. Bronzové šnekové kolo má střední tažnost, která absorbuje energii nárazu, zatímco šnek z kalené oceli odolává povrchové únavě. Pro aplikace s velkým rázovým zatížením, jako jsou dopravníky s drtičem kamene, můžeme dodat šnekovou převodovku s větší středovou vzdáleností a integrovaným omezovačem točivého momentu. Omezovač krouticího momentu odpojí výstupní hřídel při překročení předem nastaveného krouticího momentu, čímž zabrání poškození šnekové převodovky a dopravníku. Naše továrna poskytuje jmenovité rázové zatížení pro všechny naše modely šnekových převodovek na základě norem IEC 60804.

Otázka 5: Jaká je typická životnost šnekové převodovky v dopravníkovém systému a jak ji lze prodloužit?

Odpověď: Typická životnost naší šnekové převodovky v dopravníkové aplikaci je 50 000 až 100 000 hodin při jmenovitém zatížení. To lze rozšířit prováděním pravidelné údržby: kontrolou hladiny a kvality oleje každých 500 hodin, výměnou oleje každých 2 000 hodin (nebo ročně) a kontrolou těsnosti těsnění výstupního hřídele. Pro náročné aplikace doporučujeme používat syntetický olej s přísadami proti opotřebení a měnit olej v intervalu 3000 hodin. Naše továrna nabízí službu monitorování stavu, která měří vibrace převodovky a degradaci oleje, což vám umožní naplánovat údržbu dříve, než dojde k poruše. Při správné údržbě může šneková převodovka snadno překročit 150 000 hodin provozu.

Závěr: Šneková převodovka – důvěryhodné řešení pro automatizaci dopravníků

Šneková převodovka je i nadále preferovaným řešením pro dopravníkové systémy, protože řeší základní požadavky na manipulaci s materiálem: bezpečné držení nákladu (pomocí samosvornosti), vysoký točivý moment při kompaktním půdorysu, tichý provoz bez vibrací a dlouhodobou spolehlivost. Ve společnosti Raydafon Technology Group Co., Limited naše továrna zdokonalila design a výrobu šnekových převodovek tak, aby splňovaly požadavky moderních dopravníků, integrovaly pokročilé materiály, přesné obrábění a přísnou kontrolu kvality. Ať už navrhujete novou dopravníkovou linku nebo modernizujete stávající, naše řada šnekových převodovek nabízí výkon, flexibilitu a odolnost, kterou potřebujete.

Jste připraveni zlepšit výkon vašeho dopravníkového systému pomocí spolehlivé šnekové převodovky?Kontaktujte Raydafon Technology Group Co., Limited ještě dnesza komplexní konzultaci s výběrem převodovky. Náš technický tým zanalyzuje rychlost, točivý moment a podmínky prostředí vašeho dopravníku a doporučí optimální model šnekové převodovky se správným převodem, montáží a možnostmi těsnění. Poskytujeme vzorové jednotky pro testování, 3D CAD modely pro integraci a plnou poprodejní podporu.Vyžádejte si svůj bezplatný návrh designu šnekové převodovky od Raydafon Technology Group Co., Limited nyní a zažijte rozdíl mezi skutečně optimalizovaným pohonem dopravníku.
