Jak funguje zemědělská převodovka v systémech PTO traktorů?

V každém traktorem poháněném zemědělském nářadí jezemědělská převodovkaje kritický mechanický most, který přenáší výkon z vývodového hřídele traktoru (PTO) na pracovní části nářadí. Jak přesně ale zemědělská převodovka v rámci tohoto systému funguje? Základem zemědělské převodovky je měnič otáček a točivého momentu. Přebírá vysokorychlostní vstup s nízkým točivým momentem z vývodového hřídele traktoru (typicky 540 nebo 1 000 ot./min.) a převádí jej na výstup s nižší rychlostí a vyšším točivým momentem, který je vhodný pro úkoly, jako je obdělávání půdy, sečení nebo lisování. Této transformace je dosaženo pomocí sady zabírajících ozubených kol s různým počtem zubů, uspořádaných v jednom nebo více ozubených soukolích. Naše továrna ve společnosti Raydafon Technology Group Co., Limited navrhuje a vyrábí zemědělské převodovky již více než 20 let a zdokonalili jsme konstrukci těchto ozubených soukolí, abychom dosáhli úrovně účinnosti nad 96 procent, a to i při velkém rázovém zatížení.

Princip činnosti zemědělské převodovky v systému PTO je založen na základním zákonu převodu: součin rychlosti a točivého momentu zůstává konstantní (minus ztráty třením). Když menší ozubené kolo pohání větší ozubené kolo, výstupní otáčky úměrně klesají, zatímco výstupní točivý moment se zvyšuje o stejný poměr. Například redukce převodu 3:1 přemění vstupní otáčky 1 000 ot./min na výstupní 333 ot./min. s trojnásobným točivým momentem. To je nezbytné pro nářadí, jako jsou rotační kultivátory, které vyžadují vysoký krouticí moment k řezání a míchání půdy. Zemědělská převodovka navíc často obsahuje spojku nebo střižný čep na ochranu hnacího ústrojí před přetížením a některé modely obsahují zpátečku nebo více rozsahů rychlostí pro všestrannost. V tomto obsáhlém průvodci se ponoříme do mechanických součástí, mazacích systémů a provozních principů zemědělské převodovky. Budeme také sdílet podrobné technické specifikace, údaje o skutečném výkonu a osvědčené postupy údržby z rozsáhlých zkušeností naší továrny v zemědělském sektoru.

Obsah

• 1. Proč je redukce převodů nezbytná v systémech PTO traktorů?
• 2. Jak spolupracují vnitřní součásti zemědělské převodovky?
• 3. Jaké jsou klíčové technické specifikace naší zemědělské převodovky?
• 4. Jak může správné mazání a údržba maximalizovat výkon převodovky?
• Často kladené otázky (FAQ)
• Závěr a vlastní řešení převodovek

Proč je redukce převodů nezbytná v systémech PTO traktorů?

Vývodové hřídele traktoru se obvykle točí rychlostí 540 ot./min nebo 1 000 ot./min., v závislosti na modelu traktoru a používaném standardu. Většina zemědělských nástrojů je však navržena tak, aby pracovala při mnohem nižších rychlostech – často mezi 200 a 600 ot./min. – s výrazně vyšším točivým momentem, než jaký může poskytnout přímo traktor. Tento nesoulad mezi výkonem traktoru a požadavkem nářadí je základním důvodem, proč je zemědělská převodovka nepostradatelná. Bez redukce převodu by rotační kultivátor roztočil své radličky příliš rychle, což by způsobilo jejich lámání o kameny a zanechávající půdu špatně rozmělněnou; lis by neměl dostatečný krouticí moment ke stlačení sena do těsných balíků. Zemědělská převodovka to řeší pomocí sady převodů ke snížení vstupních otáček a znásobení točivého momentu, čímž je zajištěno, že nářadí pracuje v optimálním výkonovém pásmu.

Hlavní důvody, proč je redukce převodového stupně zásadní v systémech PTO traktoru:

• Násobení točivého momentu:Zemědělské úkoly, jako je orba, bránění a hloubkové zpracování půdy, vyžadují vysoký krouticí moment k překonání odporu půdy. Zemědělská převodovka dokáže násobit točivý moment traktoru faktorem 2 až 6 v závislosti na převodovém poměru. Například redukční převodovka 4:1 může produkovat čtyřnásobek točivého momentu na vstupním hřídeli nářadí, což mu umožňuje prosekat tvrdou hlínu nebo zhutněnou půdu.
• Přizpůsobení rychlosti:Nářadí mají optimální provozní rychlosti pro efektivitu a opotřebení. Například sekačka vyžaduje rychlost špičky nože asi 70-80 m/s pro čisté sečení. Zemědělská převodovka zajišťuje, že otáčky vývodového hřídele jsou sníženy nebo v některých případech zvýšeny tak, aby odpovídaly konstrukční rychlosti nářadí. Tím se zabrání překročení rychlosti, která může poškodit nářadí, nebo překročení rychlosti, která sníží produktivitu.
• Optimalizace zatížení motoru:Zemědělská převodovka přispívá k celkové spotřebě paliva tím, že umožňuje traktoru pracovat při jeho nejúspornějších otáčkách motoru (obvykle 85–90 procent maximálních otáček), zatímco nářadí běží svou ideální rychlostí. Moderní zemědělské převodovky z naší továrny jsou navrženy se specifickými převodovými poměry, které jsou v souladu s mapováním motoru traktoru, což vede k úspoře paliva až 15 procent.
• Adaptabilita pro různé rychlosti PTO:Mnoho zemědělských převodovek je navrženo tak, aby akceptovaly vstupy jak 540, tak 1 000 ot./min, buď prostřednictvím jednoduchého voliče převodů, nebo pomocí různých vstupních hřídelí. Tato všestrannost umožňuje použití jednoho nářadí s různými traktory, což zvyšuje využití majetku pro zemědělce.

Pro ilustraci praktického významu redukce převodu uvažujme traktor o výkonu 120 HP používaný pro orbu s 5radličným otočným pluhem. Pluh vyžaduje 230 otáček za minutu při točivém momentu 1 800 Nm, aby protáhl půdu. Vývodový hřídel traktoru poskytuje 1 000 otáček za minutu, ale točivý moment pouze 380 Nm. Zemědělská převodovka 4,3:1 snižuje otáčky na 233 ot./min a násobí točivý moment na 1 630 Nm, čímž splňuje požadavky pluhu. Bez převodovky by pluh nebylo možné efektivně používat. Naše továrna zkonstruovala zemědělské převodovky, které zvládnou tak vysoké zatížení točivého momentu při zachování kompaktních rozměrů a nízké hmotnosti, což zajišťuje, že celkové nářadí zůstane dobře vyvážené a snadno se s ním manévruje.

Kromě toho redukce převodu v zemědělské převodovce také pomáhá snížit nesoulad setrvačnosti mezi traktorem a nářadím. Při náhlých změnách zatížení (např. náraz na kámen) převod převodovky pohltí a vyhladí rázy a zabrání jejich přenosu zpět na převodovku traktoru. Tato ochranná funkce je často podceňována, ale je kritická pro dlouhou životnost traktoru i nářadí. Ve společnosti Raydafon navrhujeme naše zemědělské převodovky s bezpečnostním faktorem 1,5násobku maximálního vstupního točivého momentu, což zajišťuje, že zvládnou příležitostná přetížení bez poruchy.

Jak spolupracují vnitřní součásti zemědělské převodovky?

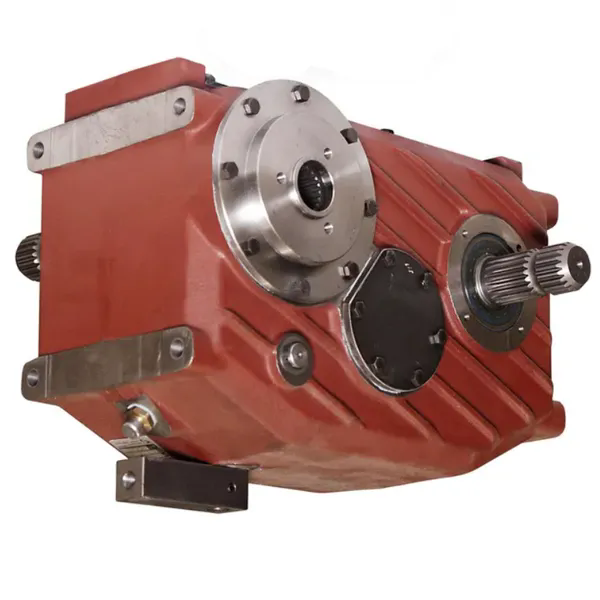

Zemědělská převodovka je přesná sestava ozubených kol, hřídelí, ložisek a skříně, které pracují v harmonii při přenosu výkonu. Nejběžnější konfigurací pro aplikace vývodového hřídele traktoru je kuželová převodovka (pro změnu směru toku výkonu o 90 stupňů) nebo převodovka s paralelním hřídelem (pro zachování rovnoběžnosti vstupního a výstupního hřídele). Uvnitř skříně jsou ozubená kola uspořádána v ozubeném soukolí, přičemž vstupní ozubené kolo (pastorek) zabírá s větším výstupním ozubeným kolem (bull gear) nebo řadou mezilehlých ozubených kol pro dosažení požadovaného redukčního poměru. Naše továrna naRaydafon Technology Group Co., Limitedpoužívá v našich zemědělských převodovkách šroubová kola, protože nabízejí hladší chod, vyšší nosnost a nižší hlučnost ve srovnání s převody s přímým řezem. Zuby jsou precizně broušeny pro dosažení povrchové úpravy 0,8 mikronu, zajišťující tichý chod a dlouhou životnost.

Klíčové vnitřní součásti zemědělské převodovky a jak spolupracují:

• Vstupní hřídel a pastorek:Vstupní hřídel je připojena k vývodovému hřídeli traktoru pomocí drážkové spojky. Ozubené kolo, které je integrální součástí vstupního hřídele nebo je na něm namontováno, je nejmenší ozubené kolo ve vlaku. Zabírá s prvním mezipřevodem nebo přímo s výstupním převodem. Počet zubů na pastorku (typicky 12-20) určuje počáteční redukční poměr.
• Mezilehlé hřídele a skupiny ozubených kol:U vícestupňových převodovek nese jeden nebo více mezihřídelů ozubená kola různých velikostí. Mezilehlé převody se používají k dosažení vyšších redukčních poměrů v rámci kompaktního půdorysu. Například dvoustupňová redukce může používat pastorek s 20 zuby pohánějící 60 zubů na mezilehlém hřídeli a 15 zubů na stejném hřídeli pohánějící výstupní kolo o velikosti 75 zubů, což vede k celkovému snížení (60/20) x (75/15) = 15:1.
• Výstupní hřídel a převodovka:Výstupní hřídel dodává energii pracovnímu prvku nářadí. Ozubené kolo, namontované na výstupním hřídeli, je největší ozubené kolo ve vlaku. Otáčí se konečnou sníženou rychlostí a poskytuje maximální točivý moment. Výstupní hřídel je obvykle drážkovaný, aby mohl přijmout univerzální kloub nebo přímo připojit ke vstupu nářadí.
• Ložiska a těsnění:Vysoce kvalitní ložiska (kuželíková ložiska nebo kuličková ložiska) podpírají hřídele a udržují souosost převodů pod zatížením. Naše zemědělské převodovky používají ložiska s dynamickou únosností, která 1,5krát překračuje maximální zatížení převodovky, což zajišťuje odolnost. Vstupní a výstupní hřídele jsou utěsněny olejovými těsněními s dvojitým břitem, aby se zabránilo úniku maziva a kontaminaci.

Skříň zemědělské převodovky je obvykle vyrobena z litiny nebo tvárné litiny a poskytuje tuhou konstrukci, která tlumí vibrace a odvádí teplo. Naše továrna používá tvárnou litinu (GGG 50) pro její vynikající pevnost v tahu a tažnost. Skříň je navržena s vnitřními žebry pro zvýšení tuhosti a s olejovými kanálky pro nasměrování maziva do ložisek a zubů ozubených kol. Některé zemědělské převodovky také obsahují čerpadlo nebo olejový odstřikovač pro zajištění nuceného mazání při vyšších provozních rychlostech. To je důležité zejména u převodovek používaných ve vysokorychlostních rotačních frézách, kde ozubená kola mohou dosáhnout teploty 80 °C nebo více.

Kromě základního ozubeného soukolí obsahuje mnoho zemědělských převodovek volitelné prvky, jako jsou:

• Spojka proti přetížení:Třecí spojka nebo střižný čep, který prokluzuje nebo se zlomí, když točivý moment překročí přednastavený limit, a chrání traktor a nářadí před poškozením.
• Vícerychlostní volič:Mechanismus řazení, který umožňuje obsluze měnit převodové poměry bez zastavení vývodového hřídele a poskytuje různé rychlosti pro různé úkoly.
• Integrovaná brzda:Mechanická brzda, která zastaví výstupní hřídel při odpojení vývodového hřídele a zabrání tak volnoběhu nářadí.

Tyto komponenty jsou precizně opracovány a smontovány v naší továrně, aby bylo zajištěno, že zemědělská převodovka bude podávat konzistentní výkon po celou dobu své životnosti. K optimalizaci geometrie ozubených kol s ohledem na pevnost a efektivitu používáme počítačově podporovaný návrh ozubených kol (KISSsoft) a každý návrh ověřujeme pomocí analýzy konečných prvků (FEA) a fyzického testování.

Jaké jsou klíčové technické specifikace naší zemědělské převodovky?

Raydafon Technology Group Co., Limited vyrábí širokou škálu zemědělských převodovek pro aplikace vývodového hřídele traktorů, pokrývající jmenovité výkony od 30 kW do 250 kW a redukční poměry od 1,5:1 do 15:1. Naše produktové řady zahrnují jednostupňové, dvoustupňové a kuželové převodovky, všechny navržené pro kompatibilitu s kloubovými hřídeli podle standardů SAE a ISO. Níže uvedená tabulka shrnuje klíčové specifikace našich nejoblíbenějších modelů zemědělských převodovek, které se používají u rotačních kultivátorů, talířových bran, žacích strojů, lisů a sklízecích řezaček. Všechny hodnoty jsou založeny na testování podle norem DIN 3990 a ISO 6336 a naše továrna může přizpůsobit jakýkoli model tak, aby splňoval specifické požadavky na nářadí.

Kromě těchto standardních modelů naše továrna nabízí služby zakázkového designu pro zemědělské převodovky. Můžeme upravit materiál převodu (ocel s nauhličenou nebo indukčně kalenou ocelí), typ ložiska a geometrii pouzdra tak, aby vyhovovaly konkrétním provozním podmínkám. Poskytujeme také řadu volitelného příslušenství, včetně snímačů rychlosti, teplotních sond a omezovačů točivého momentu. Všechny naše zemědělské převodovky jsou lakovány odolným dvousložkovým epoxidovým nátěrem, který odolává korozi a degradaci UV zářením.

Náš proces zajišťování kvality zahrnuje 100% kontrolu geometrie zubů ozubených kol, testování povrchové tvrdosti a 2hodinový zkušební provoz na dynamometru k ověření účinnosti a nárůstu teploty. Každá zemědělská převodovka je doprovázena podrobnou zprávou o zkoušce, včetně analýzy kontaktního vzorku převodů a spektra vibrací. Poskytujeme také 3D CAD model převodovky pro snadnou integraci do návrhu vašeho nářadí. Díky našim komplexním konstrukčním a výrobním možnostem jsme schopni dodat zakázkovou zemědělskou převodovku do 6-8 týdnů od potvrzení objednávky.

Jak může správné mazání a údržba maximalizovat výkon převodovky?

Zemědělská převodovka je vysoce přesný mechanický systém, který se spoléhá na správné mazání a pravidelnou údržbu, aby dosáhl své konstrukční životnosti. Mazání plní několik kritických funkcí: snižuje tření mezi zuby ozubeného kola a ložisky, odvádí teplo generované ztrátou výkonu, zabraňuje korozi a pomáhá odplavovat otěrové částice. V našich zemědělských převodovkách doporučujeme používat vysoce kvalitní převodový olej s přísadami EP (extreme pressure), typicky SAE 80W-90 nebo SAE 85W-140, v závislosti na okolní teplotě a provozním zatížení. Olej by měl být měněn v pravidelných intervalech, aby si zachoval své ochranné vlastnosti. Naše továrna vyvinula komplexní plán údržby, který při dodržení může prodloužit životnost zemědělské převodovky na 8 000 až 10 000 provozních hodin.

Základní postupy mazání a údržby pro zemědělskou převodovku:

• Kontroly hladiny oleje:Před každým použitím zkontrolujte hladinu oleje pomocí měrky nebo průhledítka. Hladina oleje by měla být na vyznačené značce na měrce, když je převodovka vodorovná a vychladlá. Nízká hladina oleje může vést k přehřátí a předčasnému opotřebení.
• Intervaly výměny oleje:U nové zemědělské převodovky doporučujeme výměnu oleje po prvních 50 hodinách provozu, aby se odstranily vloupané částice opotřebení. Poté vyměňujte olej každých 400-500 hodin nebo ročně, podle toho, co nastane dříve. U převodovek provozovaných v extrémně prašných nebo vlhkých podmínkách vyměňujte olej každých 300 hodin.
• Kvalita maziva:Používejte pouze vysoce kvalitní převodové oleje splňující specifikace API GL-5 nebo GL-6. Vyhněte se míchání různých značek nebo viskozit, protože to může ovlivnit výkon maziva. Pokud se olej stane mléčným (kontaminace vody) nebo tmavým a podobným kalu (oxidace), okamžitě jej vyměňte.
• Kontrola těsnění:Pravidelně kontrolujte těsnění vstupního a výstupního hřídele, zda nevykazují známky netěsnosti. Netěsné těsnění může umožnit pronikání nečistot do převodovky a úniku maziva, což vede k poruše. Při prvních známkách opotřebení nebo poškození vyměňte těsnění.
• Monitorování vibrací:Během provozu pravidelně poslouchejte neobvyklé zvuky nebo pociťujte nadměrné vibrace. Náhlé zvýšení hluku nebo vibrací může ukazovat na problém s ložiskem nebo ozubeným kolem, který by měl být okamžitě vyřešen.

Případová studie z rozsáhlé mléčné farmy na Novém Zélandu ilustruje dopad správné údržby. Farma používala naši zemědělskou převodovku RD-350 na 12 diskových sekačkách. První dvě sezóny dodržovaly náš doporučený plán údržby bez poruch převodovky. Ve třetí sezóně změnili operátora a nový tým zanedbával pravidelné kontroly oleje. Během tří měsíců selhaly dvě převodovky kvůli nedostatku oleje. Farma obnovila plán údržby a poskytla školení všem operátorům a v následujících pěti letech měli pouze jeden menší problém s převodovkou. Farma odhadla, že náklady na školení a výměnu oleje jsou nižší než 10 procent nákladů na výměnu převodovek.

Kromě základní údržby nabízíme volitelnou službu analýzy oleje, kdy mohou být vzorky zaslány do naší továrny k analýze opotřebitelných částic a kontaminantů. To může poskytnout včasné varování před hrozícími problémy, což umožňuje spíše plánovanou údržbu než neočekávané poruchy. Naše továrna také poskytuje sadu náhradních dílů ke každé zemědělské převodovce, včetně těsnění, těsnění a střižného čepu, takže drobné opravy lze rychle provést na poli. Investováním malého množství času a úsilí do údržby můžete zajistit, že vaše zemědělská převodovka bude i nadále poskytovat spolehlivý a účinný přenos výkonu po mnoho let.

Často kladené otázky (FAQ)

Otázka 1: Mohu použít zemědělskou převodovku určenou pro 540 ot/min PTO s 1000 ot/min PTO traktoru?

Odpověď: Záleží na konstrukci převodovky. Naše zemědělské převodovky jsou obvykle dimenzovány pro vstupní otáčky 540 i 1 000 ot./min za předpokladu, že vstupní točivý moment nepřekročí maximální jmenovitý výkon převodovky. Pokud používáte převodovku dimenzovanou pouze na 540 ot./min se vstupem 1000 ot./min., ozubená kola se mohou točit příliš rychle, což způsobuje nadměrné opotřebení a zahřívání. Doporučujeme zvolit zemědělskou převodovku, která odpovídá otáčkám vývodového hřídele vašeho traktoru, nebo použít převodovku s dvourychlostním vstupem. Naše továrna může poskytnout převodovku, která přijímá buď otáčky pomocí volitelného vstupního pastorku nebo stupňovitého vstupního hřídele. Před použitím vždy zkontrolujte specifikace převodovky.

Otázka 2: Jak určím správný redukční poměr pro mé nářadí?

Odpověď: Správný převodový poměr je určen požadovanou vstupní rychlostí nářadí a otáčkami vývodového hřídele traktoru. Vzorec je: Poměr = Otáčky PTO ÷ Vstupní otáčky nářadí. Pokud má například vývodový hřídel vašeho traktoru 540 otáček za minutu a vaše rotační kultivátor potřebuje 200 otáček za minutu, požadovaný poměr je 540/200 = 2,7:1. Musíte však také zvážit požadavek na točivý moment. Poměr, který poskytuje správnou rychlost, nemusí poskytovat dostatečný točivý moment. Náš technický tým ve společnosti Raydafon Technology Group Co., Limited může provést kompletní analýzu přizpůsobení výkonu, přičemž vezme v úvahu požadavky na výkon nářadí a křivku točivého momentu traktoru, aby doporučil optimální poměr.

Otázka 3: Jaký typ maziva bych měl použít ve své zemědělské převodovce?

Odpověď: Doporučujeme používat vysoce kvalitní převodový olej pro extrémní tlaky (EP) s viskozitou SAE 80W-90 pro většinu mírných podnebí a SAE 85W-140 pro tropické podnebí. Olej musí splňovat specifikace API GL-5 nebo vyšší. Pro syntetické oleje nabízíme syntetický převodový olej s prodlouženou životností, který poskytuje lepší výkon při vysokých teplotách a delší intervaly výměny oleje. Vyhněte se použití automobilového motorového oleje, protože postrádá aditiva EP nezbytná pro vysokotlaký kluzný kontakt v zubech ozubených kol. Naše továrna poskytuje podrobný list specifikace maziva s každou zemědělskou převodovkou.

Otázka 4: Jak mohu zabránit přehřátí zemědělské převodovky?

Odpověď: K přehřátí obvykle dochází v důsledku nízké hladiny oleje, přetížení nebo provozu nářadí při rychlostech nad konstrukční limit převodovky. Abyste předešli přehřátí, ujistěte se, že hladina oleje je správná a že je olej čistý. Zkontrolujte, zda není nářadí přetížené (například příliš hluboké orání nebo příliš rychlé sekání). Pro aplikace s vysokým výkonem nabízíme zemědělské převodovky s nuceným mazáním a externím chladičem oleje. Také se ujistěte, že je odvzdušňovací ventil převodovky čistý a umožňuje vyrovnání tlaku, protože zablokovaný odvzdušňovač může způsobit nárůst tlaku a únik oleje. Pokud teplota převodovky trvale překračuje 90 °C, kontaktujte naši továrnu pro posouzení.

Otázka 5: Jaká je typická hladina hluku zemědělské převodovky Raydafon a jak ji lze snížit?

Odpověď: Naše zemědělské převodovky jsou navrženy pro tichý provoz s typickými hladinami hluku v rozmezí od 80 do 85 dB(A) na 1 metr při plném zatížení, v závislosti na modelu a převodovém poměru. Hluk je způsoben především záběrem ozubených kol a chodem ložisek. Pro snížení hlučnosti používáme šikmá ozubená kola místo ozubených kol s přímým řezem, přesně broušené zuby a kvalitní ložiska. Během instalace se ujistěte, že je převodovka bezpečně namontována, aby se zabránilo rezonanci. K udržení nízké hladiny hluku přispívá také pravidelná výměna oleje a správné mazání. Pokud se hluk náhle zvýší, může to znamenat problém s ložiskem nebo ozubeným kolem, který je třeba okamžitě zkontrolovat.

Závěr: Zvládnutí přenosu výkonu se správnou zemědělskou převodovkou

Zemědělská převodovka je základní součástí systémů vývodového hřídele traktoru, převádí výkon traktoru na rychlost a točivý moment požadovaný nářadím. Prostřednictvím redukce převodů umožňuje efektivní provoz široké škály nářadí, od kultivátorů a žacích strojů až po lisy a kombajny. Vnitřní součásti – ozubená kola, hřídele, ložiska a pouzdro – pracují v přesné harmonii, aby poskytovaly spolehlivý přenos výkonu, zatímco správné mazání a údržba zajišťují dlouhou životnost. Ve společnosti Raydafon Technology Group Co., Limited naše továrna zkonstruovala zemědělské převodovky, které kombinují vysokou účinnost, odolnost a všestrannost a splňují požadavky moderního zemědělství.

Pokud chcete specifikovat, upgradovat nebo vyměnit zemědělskou převodovku pro vaše nářadí poháněné PTO,kontaktujte společnost Raydafon Technology Group Co., Limited ještě dnes. Náš zkušený technický tým s vámi bude spolupracovat na identifikaci optimálního modelu převodovky, převodového poměru a konfigurace pro vaši konkrétní aplikaci. Poskytujeme plnou technickou podporu, včetně integrace CAD, testovacích zpráv a školení na místě.Vyžádejte si bezplatnou konzultaci s převodovkou a cenovou nabídku od Raydafon Technology Group Co., Limited. Dovolte nám, abychom vám pomohli zajistit chod vaší farmy s přesností a spolehlivostí.
