Comer náhradní směšovací převodovka

Comer náhradní směšovací převodovka

Raydafonem vyrobená náhrada za převodovku míchačky krmiva C3A používanou na míchacích vozech a podavačích TMR. Určeno pro vstupní a výstupní otáčky 540 ot./min. a vstupní výkon až 92 kW, s 1-3/4palcovým Z20 drážkovaným vstupem a výstupem na standardním montážním vzoru C3A. Pouzdro je litinové; ozubená kola jsou nauhličována a kalena na HRC55 nebo vyšší pro odolnost proti opotřebení a nárazu a dovážená vysokorychlostní ložiska nesou směšovací zatížení v nepřetržitém denním provozu. Pro tento vzor jsou k dispozici poměry 1:1 a 1,8:1. Kompatibilní s míchacími vozy od Aksa, DAF Agro, Falke Maschinenbau, Euromilk a Metal-Fach. Comer a C3A jsou ochranné známky společnosti Comer Industries; Raydafon je nezávislý výrobce a není s nimi spojen. Do 24 hodin zašlete svůj poměr a fotografii starého typového štítku pro potvrzení montáže a cenovou nabídku.

Náhradní směšovací převodovka Comer — Montážní vzor C3A

Nezávislá náhrada za převodovku míchačky krmiva C3A používanou na míchacích vozech. Litinové pouzdro, nauhličované a kalené ozubení na HRC55 nebo vyšší, drážkovaný vstup a výstup 1-3/4" Z20, jmenovitý vstup 540 ot./min a vstupní výkon až 92 kW – řešení v případě, že je původní jednotka opotřebovaná nebo vyprodaná.

540JMENOVITÝ VSTUP ot./min
92 kWMAX. VSTUPNÍ VÝKON
Z201-3/4" DRÁŽKOVÁNÍ, OBA KONCE
HRC55+TVRDOST POVRCHU ZUBŮ

Upozornění na značku:Raydafon je nezávislý výrobce převodovek. Comer a C3A jsou ochranné známky společnosti Comer Industries S.p.A. Tato stránka popisuje náhradní jednotku vyrobenou společností Raydafon, která je rozměrově a funkčně zaměnitelná s montážním vzorem C3A. Společnost Raydafon není přidružena k Comer Industries, není jím autorizována ani není dodavatelem originálního vybavení. Před objednáním vždy potvrďte montážní výkres.

Převodovka Comer Replacement Feed Mixer — Kompatibilní náhradní jednotka C3A

Když selže převodovka míchacího vozu, praktickou otázkou nikdy není „která značka je na odlitku“, ale „zda se to stáhne, převezme náklad a dostane se sem tuto sezónu“. Tato převodovka se vzorem C3A je zkonstruována tak, aby přesně na to odpovídala: stejné drážkované uspořádání vstupu a výstupu, stejný konstrukční bod 540 ot./min a litinová skříň, která se montuje na desku převodovky vagónu bez úprav stroje. Vyhovuje míchačkám a krmným vozům TMR, které byly původně osazeny jednotkou C3A, a dodává jej Raydafon z vlastní továrny v Ningbo v Číně podle systému kvality ISO 9001.

Vzhledem k tomu, že se jedná o výměnu ze skladové výroby spíše než o originální díl určený pouze pro prodejce, jsou dodací lhůty a jednotková cena kratší a nižší – což je důležité, když je míchačka mimo provoz během krmné sezóny. Jednotka se dodává suchá a před prvním použitím musí být naplněna převodovým olejem SAE 90, proto se ujistěte, že je olej objednán s převodovkou. Pokud potřebujete také hnací ústrojí, našeVývodový hřídel pro krmné míchačkyje přizpůsobena stejnému profilu spline.

Technické specifikace

  • ModelC3A
  • AplikaceMíchací vůz / míchačka krmiva
  • Max. vstupní rychlost otáčení540 ot./min
  • Max. vstupní výkon92 kW
  • Připojení 1Drážkované, 1-3/4 palce, 20 drážek
  • Připojení 2Drážkované, 1-3/4 palce, 20 drážek
  • Materiál bydleníLitina
  • Ošetření ozubených kolNauhličované a kalené, HRC55 nebo vyšší
  • LožiskaDovezené sady vysokorychlostních ložisek
  • Třída viskozity oleje SAE90
  • Olej dodaný s jednotkouNe – olej se objednává samostatně
  • Prodejní jednotkaKaždý

Kompletní technický list pro tuto náhradní jednotku. Posouváním do stran na telefonu zobrazíte každou hodnotu řádku.

Název produktu Převodovky přívodních směšovačů — výměna Comer C3A, 1:1, 1,8:1
Model C3A
Jednotka Každý
Rozsah použití Míchací vůz
Max. vstupní rychlost otáčení 540 ot./min — kontaktujte nás pro výkon při jiných otáčkách
Max. vstupní výkon 92 kW
Připojení 1 Drážkované, vnější průměr 1-3/4 palce, 20 drážek
Připojení 2 Drážkované, vnější průměr 1-3/4 palce, 20 drážek
Materiál bydlení Litina
Ošetření ozubených kol Nauhličované a kalené, tvrdost povrchu zubů HRC55 nebo vyšší
Třída viskozity oleje SAE 90
Obsahuje olej Ne — převodovka je dodávána bez oleje a před prvním použitím je nutné ji naplnit
Harmonogram výměny oleje První výměna po 50–70 provozních hodinách, poté každých 500–700 provozních hodin nebo alespoň jednou ročně
Skládá se z Převodovka (olej objednejte samostatně)
Kompatibilní značky strojů Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Než si objednáte:potvrďte montážní plochu převodovky, vstupní a výstupní drážkování (1-3/4" Z20 na standardním vzoru C3A) a požadovaný převod. Pokud váš mixér pracuje s jiným převodem nebo uspořádáním hřídele, zašlete fotografii starého typového štítku nebo výkres a my je spárujeme.

Rozměry produktu

Níže uvedený obrys je referenční geometrie pro náhradní jednotku C3A. Před objednáním zkontrolujte rozteč děr pro šrouby, středy hřídelí, vstupní a výstupní polohy a celkovou výšku podle štítku převodovky na vaší míchačce.

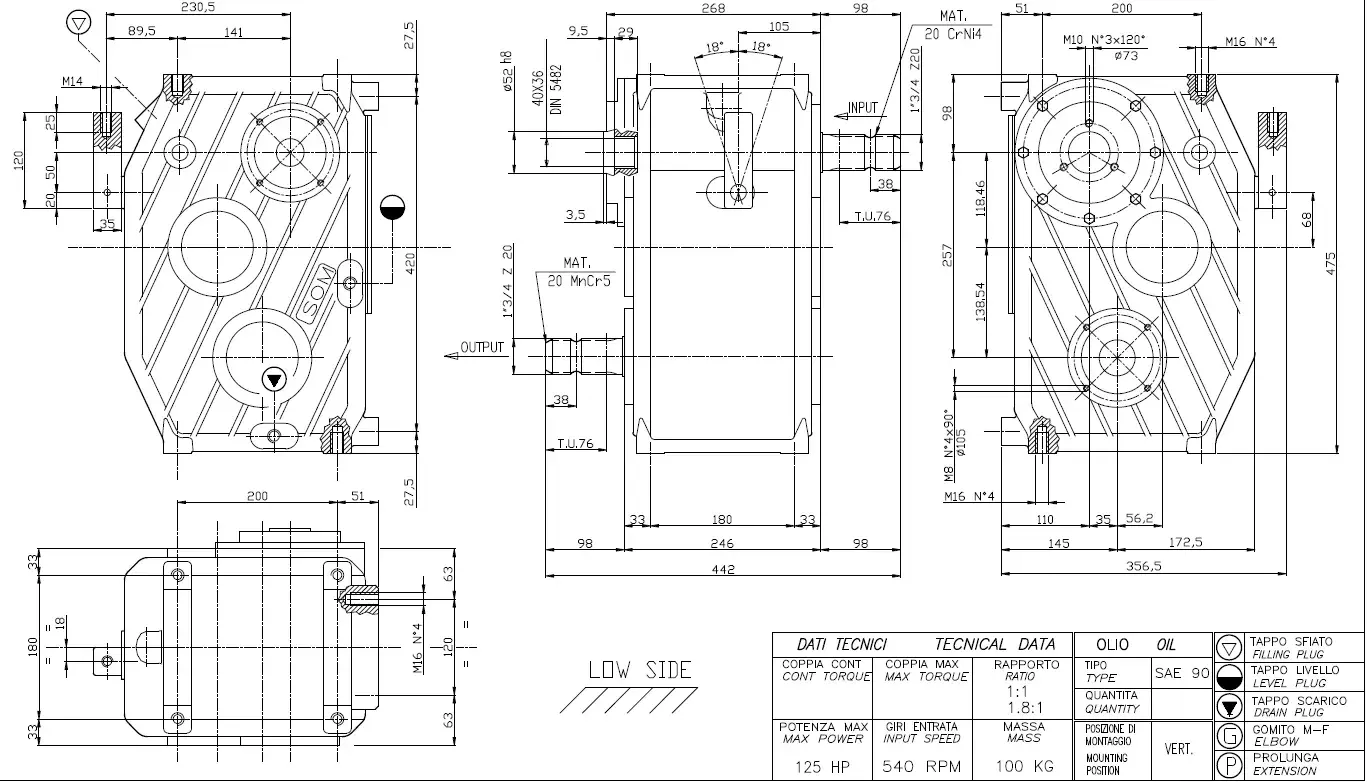

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Náhradní převodovka vzoru C3A – obrys a montážní rozměry.

Rozměry jsou uvedeny pro informaci. Před zadáním objednávky si prosím potvrďte konečný výkres na vašem stroji – 5 mm rozdíl v rozteči šroubů je nejčastější příčinou vrácení.

Pro jaké mixéry a značky se tato převodovka hodí

Vzor C3A se používá na míchacích vozech řady evropských a mezinárodních výrobců. Tato náhradní jednotka se běžně montuje na stroje od:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Euromilk
  • Metal-Fach

Názvy značek jsou uvedeny pouze pro označení montážní kompatibility. Pokud váš vůz není uveden v seznamu, zašlete fotografii stávající převodovky a jejího typového štítku – ve většině případů můžeme kompatibilitu potvrdit pouze na základě velikosti drážkování, převodu a rozmístění šroubů.

Použití produktu: Jak funguje převodovka na míchacím voze

U míchačky krmiva je převodovka rozhraním mezi vývodovým hřídelem traktoru a míchacím šnekem. Výkon traktoru přichází při 540 otáčkách za minutu, převodovka jej snižuje a znásobuje točivý moment a šnek se otáčí dostatečně pomalu, aby zvedl, složil a smíchal seno, obilí, siláž a mokré vedlejší produkty do konzistentní dávky. Poměr přizpůsobený vzoru C3A – v této aplikaci obvykle 1:1 nebo 1,8:1 – je to, co nastavuje rovnováhu mezi rychlostí míchání a silou otáčení, a proto na správném poměru záleží stejně jako na vzoru šroubu.

O tom, zda převodovka směšovače sezónu přežije, rozhodují dvě provozní charakteristiky. První je, jak si poradí s mokrým, hustým materiálem: siláž a řepné řízky kladou mnohem vyšší trvalé zatížení na zuby ozubených kol než suché seno, takže tvrdost povrchu zubů a kvalita ložisek jsou tím, co zabraňuje vzniku důlků a předčasnému selhání. Druhým je, jak se chová při rozjezdu, kdy se plný šnek musí odtrhnout od zhutněného krmiva. Převodovka se správně přizpůsobenou vůlí a pevným litým pouzdrem absorbuje tento náraz mnohem lépe než lehká skříň, která se pod zatížením ohýbá.

Také proto v praktických provozních nákladech krmné míchačky dominuje spíše převodovka než traktor. Jednotka, která přenáší energii s minimálními ztrátami, potřebuje méně paliva nebo elektřiny na stejný příděl a jednotka, která si zachovává své nastavení, potřebuje méně výměn oleje, méně výměn těsnění a méně prostojů uprostřed cyklu plnění. U farmy provozující několik vozů se tato čísla za sezónu sčítají.

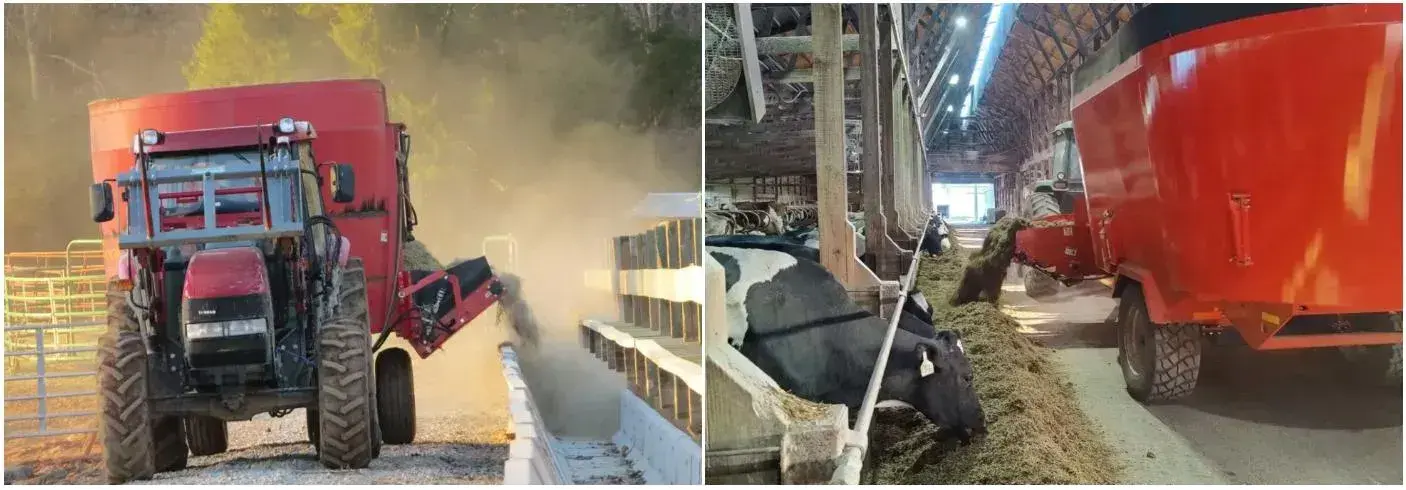

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Náhradní převodovka v pracovní poloze jako pohon šneku na míchacím voze.

Výhody produktu

Vyrobeno tak, aby běželo celý den

Litinová skříň a nauhličovaná ozubená kola s hodnocením HRC55 nebo vyšší si udržují svou geometrii díky nepřetržitému 8hodinovému míchání píce s vysokým obsahem vlákniny a vlhkého zrna, včetně prachu a vlhkosti každodenního použití na farmě.

Efektivní přenos energie

Pevně ​​sladěný záběr převodů udržuje ztráty v převodovce nízké, takže stejný traktor může smíchat několik tun v kratším cyklu a spálit méně paliva nebo odebírat méně elektřiny za stejnou dávku.

Hodí se pro širokou škálu vozů

Montážní schéma C3A a drážkování 1-3/4" Z20 pokrývají míchačky od malých rodinných strojů až po velké vozy TMR a jednotka může nahradit původní převodovku bez úpravy rámu stroje.

Přímý servis

Uspořádání je záměrně jednoduché: těsnění, ložiska a sady ozubených kol jsou jednotlivě vyměnitelné, takže dílna může dokončit většinu oprav bez speciálního nářadí a uvést vůz zpět do provozu ve stejný den.

Konkurenční cena přímo z výroby

Jednotka je vyráběna v naší vlastní továrně, nikoli nakupována prostřednictvím distribučního řetězce, její cena je nižší než cena originálních dílů určených pouze pro prodejce, se stejným drážkováním, poměrem a montážními rozměry.

Náhradní díly a technická podpora

Specifikace oleje, poměry, náhradní těsnění a ložiska jsou k dispozici od stejného dodavatele, přičemž inženýři jsou k dispozici pro potvrzení montáže z fotografie poškozené jednotky.

Výkon závisí na správné třídě oleje, správné hladině oleje a provozních hodinách uvedených v plánu údržby – intervaly výměny oleje pro tuto jednotku nejsou volitelné a vynechání první výměny po 50–70 hodinách je nejčastější příčinou předčasného hluku ložisek.

Objednávka, dodávka a údržba

  1. Pošlete podrobnosti.Sdělte nám model nebo poměr (C3A, 1:1 nebo 1,8:1), množství a – pokud jej máte – fotografii starého typového štítku převodovky a její montážní plochy.
  2. Potvrďte výkres.Před výrobou zkontrolujeme drážkování, poměr a montážní vzor podle referenčního výkresu C3A a zašleme potvrzení, takže nic není postaveno na nesprávném předpokladu.
  3. Pevná nabídka a dodací lhůta.Obdržíte cenu, množstevní přestávky, podrobnosti o balení a harmonogram dodání, obvykle do 24 hodin od dotazu.
  4. Doprava.Převodovka je zabalena pro export a expedována suchá. Na požádání lze zajistit leteckou nebo námořní dopravu a doručení z domu do domu.
  5. Uvedení do provozu.Před prvním použitím naplňte olej SAE 90, zkontrolujte hladinu oleje na průhledítku a krátce spusťte mixér bez zatížení, abyste se ujistili, že se točí hladce a nedochází k žádnému stékání těsnění.
  6. Plán údržby.První výměna oleje po 50–70 provozních hodinách, poté každých 500–700 provozních hodin nebo alespoň jednou ročně – podle toho, co nastane dříve.

Ohlasy zákazníků

★★★★★

Michael ThompsonProvozovatel výdejny

Instalace byla jednoduchá a vůz běžel hladce od prvního mixu. Jednotka působí solidně, drží si rychlost pod zatížením a ubírá námahu při krmení. Před objednávkou jsem položil dlouhý seznam otázek a tým na každou trpělivě odpovídal, což se u zahraničního dodavatele vždy nestává. Vrátím se, až bude druhý vůz potřebovat.

★★★★★

David WilsonManažer mléčné farmy

Převodovka je dobře vyrobena a od chvíle, kdy jsme ji namontovali, běží stabilně, bez problémů při každodenním používání. Komunikace byla ta část, kterou jsem ocenil nejvíce – jasné odpovědi, žádná jazyková bariéra a dodání v termínu, který slíbili. Jako kupující v zahraničí na spolehlivosti záleží a budu u nich nadále objednávat.

★★★★★

Hannah MooreMajitel ranče, Nový Zéland

Během let jsem prošel několika šaržemi převodovek mixérů a problém byl vždy s mokrým materiálem – staré jednotky klouzaly nebo se přehřívaly. Tento zpracuje siláž a řepné řízky bez stížností, udržuje stálou rychlost míchání a můj cyklus je téměř dvakrát rychlejší než dříve. Údržba byla jednoduchá.

Časté dotazy kupujícího

  • Je to originální převodovka Comer?Ne. Jedná se o náhradní jednotku vyráběnou společností Raydafon, která je vyrobena podle montážního vzoru C3A: stejné drážkové spoje 1-3/4" Z20, stejný konstrukční bod 540 otáček za minutu a stejný půdorys krytu. Comer a C3A jsou ochranné známky společnosti Comer Industries; Raydafon je nezávislý výrobce a není s nimi spojen ani jimi není autorizován.
  • Jak poznám, že bude pasovat do mého mixéru?Porovnejte drážku (1-3/4 palce, 20 drážkování), poměr (1:1 nebo 1,8:1 na tomto vzoru) a montážní rozměry na nákresu výše s vaší stávající jednotkou. Pokud se něco liší, pošlete nám fotografii starého štítku a my vám před objednávkou potvrdíme.
  • Dodává se převodovka s olejem?Ne. Dodává se suchý a před prvním použitím musí být naplněn převodovým olejem SAE 90. Olej objednejte samostatně s převodovkou, aby se uvedení do provozu nezdržovalo.
  • Jaký je interval výměny oleje?Nejprve vyměňte po 50–70 provozních hodinách, aby se odstranily počáteční částice opotřebení, poté každých 500–700 provozních hodin nebo alespoň jednou ročně, podle toho, co nastane dříve.
  • Jaký příkon a rychlost může mít?Jednotka je dimenzována na maximální vstupní otáčky 540 ot/min a maximální vstupní výkon až 92 kW. Pokud váš traktor nebo motor běží při jiných otáčkách, kontaktujte nás před objednávkou, abychom mohli potvrdit jmenovitý výkon při vaší rychlosti.
  • Jak rychle můžete odeslat a mohu získat náhradní díly později?Standardní jednotky jsou odesílány v krátkém čase po potvrzení výkresu, s možností letecké nebo námořní dopravy. Náhradní těsnění, ložiska a sady ozubených kol jsou k dispozici ve stejné továrně, takže pozdější oprava nezávisí na nalezení dílů pouze pro prodejce.

Související produkty a další čtení

Vyžádejte si cenovou nabídku na výměnu převodovky C3A

Pošlete poměr, který potřebujete (1:1 nebo 1,8:1), množství a fotografii starého štítku, pokud jej máte. Potvrdíme montáž podle montážního výkresu a odpovíme s pevnou cenou a dodací lhůtou do 24 hodin.

Odeslat poptávku

* Všechny obrázky na této stránce jsou produkty Raydafon a odkazy na výkresy. Comer a C3A jsou ochranné známky příslušných vlastníků a jsou zde použity pouze k popisu montážní kompatibility. Před objednávkou potvrďte konečný výkres.
