Hydraulický válec horního ramene vozidla s výložníkem
  • Hydraulický válec horního ramene vozidla s výložníkemHydraulický válec horního ramene vozidla s výložníkem
  • Hydraulický válec horního ramene vozidla s výložníkemHydraulický válec horního ramene vozidla s výložníkem

Hydraulický válec horního ramene vozidla s výložníkem

Raydafon je výrobce a dodavatel OEM výrobců a dodavatelů hydraulických válců horních ramen vozidel pro letecké práce se sídlem v Číně. Tento válec horního ramene zvedá a umísťuje plošinu výložníku na vzdušných pracovních vozidlech používaných pro opravy elektřiny, komunální výstavbu a instalaci billboardů. Standardní model GTHZ210C-620500-000 používá otvor Φ110 mm, tyč Φ75 mm, zdvih 815 mm, instalační vzdálenost 1433 mm, pracovní tlak 23 MPa, port 2-Φ9 a hmotnost 100 kg. Patentovaná dvoupístová konstrukce dosahuje tahu až 2000 kN, s polohovací chybou řízenou v rozmezí ±3 cm. Tělo válce je vyrobeno ze speciální legované oceli, kované a tepelně zpracované šestkrát, s tvrdostí o 40 % vyšší než běžná ocel. Čtyřnásobný kompozitní těsnící systém se používá pro déšť, prach a solná mlha, s 3letým nepřetržitým provozem ověřeným v pobřežních podmínkách. Modulární konstrukce snižuje objem o 25 % a hmotnost o 18 % oproti srovnatelným produktům a rozhraní pro rychlou instalaci zkracuje dobu instalace na polovinu. Vlastní vrtání, zdvih, instalační vzdálenost, poloha portu a soukromé označení jsou podporovány. Cílová cena je obvykle konkurenceschopná vůči dováženým alternativám v závislosti na modelu a množství. Zašlete číslo výkresu, požadované množství a cílový port pro rychlou cenovou nabídku.
Čína OEM výrobce válců pro letecké práce

Hydraulický válec pro zvedací plošiny a elektrické opravárenské vozíky s horním ramenem vozidla s výložníkem

Raydafon je přímý výrobce a dodavatel hydraulických válců horních ramen vozidel pro letecké práce se sídlem v Číně. Tento válec horního ramene pohání plošinu výložníku na vozidlech pro letecké práce, která se používají pro opravy elektřiny, komunální výstavbu, instalaci billboardů a údržbu ve vysokých nadmořských výškách. Standardní model GTHZ210C-620500-000 poskytuje tah až 2000 kN s patentovanou dvoupístovou konstrukcí, pracovní tlak 23 MPa, vrtání Φ110 mm, tyč Φ75 mm a zdvih 815 mm. Tělo ze speciální legované oceli je kované a tepelně zpracováno šestkrát pro tvrdost o 40 % vyšší než u běžné oceli a čtyřnásobný kompozitní těsnící systém si poradí s deštěm, prachem, větrem a pobřežní solí. Modulární konstrukce snižuje objem o 25 % a hmotnost o 18 % oproti srovnatelným produktům. Vlastní vrtání, zdvih, instalační vzdálenost, poloha portu a soukromé označení jsou podporovány. Zašlete číslo výkresu, požadované množství a cílový port a vyžádejte si cenovou nabídku.

2000 kNMaximální tah
23 MPaPracovní tlak
Φ110×Φ75Vývrt × tyč
815 mmMrtvice

Proč si letecká pracovní vozidla vybírají tento hydraulický válec s horním ramenem

Vozidla pro letecké práce přepravují pracovníky na vysoké pozice pro opravy elektřiny, výměnu pouličního osvětlení, instalaci billboardů a údržbu budov. Válec horního ramene je hlavní hydraulická součást, která zvedá a drží plošinu. Pokud ztrácí tah, driftuje pod zatížením nebo uniká olej, stává se celé vozidlo při výškových pracích nespolehlivé.

Raydafon vyrábí tento hydraulický válec horního ramene vozidla s výložníkem pro tyto podmínky. Patentovaný dvoupístový design dosahuje tahu až 2000 kN a může stabilně zvednout pracovní plošinu až do 50 m, s polohovací chybou řízenou v rozmezí ±3 cm. Tělo válce používá speciální legovanou ocel, kovanou a tepelně zpracovanou šestkrát, dosahující tvrdosti o 40 % vyšší než běžná ocel. Čtyřnásobná kompozitní těsnící struktura odolává silnému dešti, prachu, silnému větru a pobřežní slané vodě a byla ověřena při nepřetržitém používání na pobřeží po dobu 3 let bez úniku.

Pro kupující porovnávající dodavatele nabízí Raydafon ceny přímo z výroby, OEM výrobu a stabilní kvalitu šarží. Pokud odebíráte také válce spodního ramene nebo související hydraulické komponenty vozidla pro letecké práce, přečtěte si celýHydraulické válce pro letecké prácekategorie aHydraulický válec se spodním ramenem vozidla s výložníkemstrana.

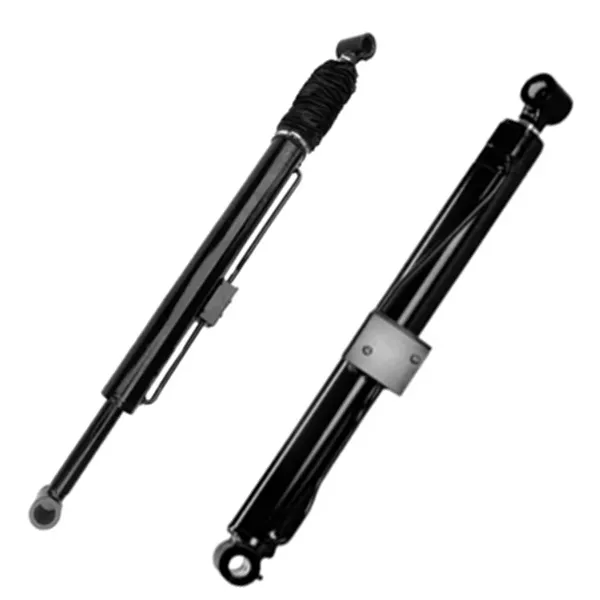

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Hydraulický válec horního ramene pro výložníková vozidla a zvedací plošiny

Standardní model a technické rozměry

Níže uvedený standardní válec horního ramene pokrývá běžné aplikace leteckých pracovních vozidel a zvedacích plošin. Pokud vaše zařízení používá jiný montážní vzor, ​​zašlete číslo výkresu OEM nebo fyzický vzorek pro reverzní inženýrství a zakázkovou výrobu.

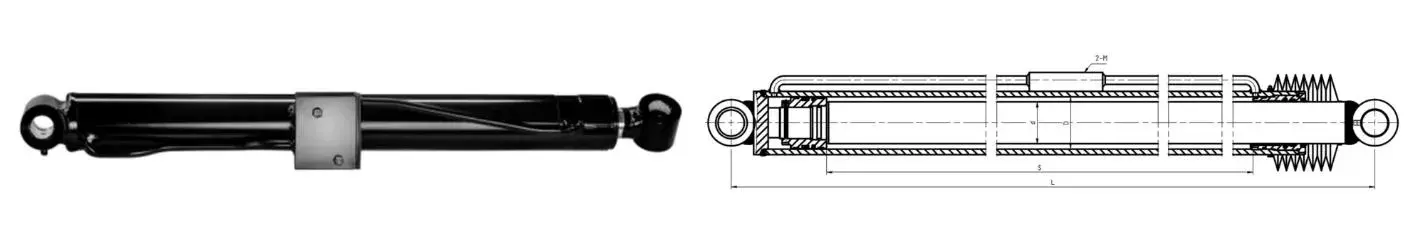

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Rozměrová reference pro standardní válec horního ramene modelu GTHZ210C-620500-000
Název válce Číslo výkresu Průměr vrtání D Průměr tyče d Mrtvice S Instalační vzdálenost L Pracovní tlak Rozhraní M Hmotnost
Válec horního ramene GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Potřebujete jiný otvor, zdvih, instalační vzdálenost nebo polohu portu? Raydafon může vyrobit vlastní hydraulický válec horního ramene podle vašeho výkresu. Související válce pro mobilní zařízení vizHydraulické válce mobilního jeřábukategorie.

Základní výkonnostní charakteristiky

01

Super výkon pro zvedání ve vysokých nadmořských výškách

Patentovaná dvoupístová konstrukce dosahuje tahu až 2000 kN. Zvedá plošinu do 50 m s polohovací chybou řízenou v rozmezí ±3 cm, podporuje přesné vedení a údržbu ve velkých nadmořských výškách.

02

Tvrzené pro drsná prostředí

Tělo ze speciální legované oceli, kované a tepelně zpracované šestkrát, tvrdost o 40 % vyšší než u běžné oceli. Čtyřnásobné kompozitní těsnění zvládne silný déšť, prach, silný vítr a pobřežní solnou mlhu.

03

Spolehlivost ověřená v terénu

Nepřetržitý 3letý provoz v prostředí pobřežní solné mlhy bez úniku. Během tajfunové sezóny používala obecní společnost tuto válec po celou dobu provozu a udržovala stabilní provoz.

04

Lehká a flexibilní

Objem snížen o 25 % a hmotnost o 18 % oproti srovnatelným produktům. Hodí se pro různé typy leteckých prací a snižuje zatížení konstrukce výložníku.

05

Rychlé instalační rozhraní

Design rozhraní pro rychlou instalaci zkracuje dobu instalace na polovinu. Obyčejní technici mohou podle pokynů dokončit výměnu přibližně za půl hodiny.

06

OEM přizpůsobení

Vlastní vrtání, tyč, zdvih, instalační vzdálenost, poloha olejového portu, balení soukromých značek a hromadná zakázková výroba pro různé typy leteckých prací.

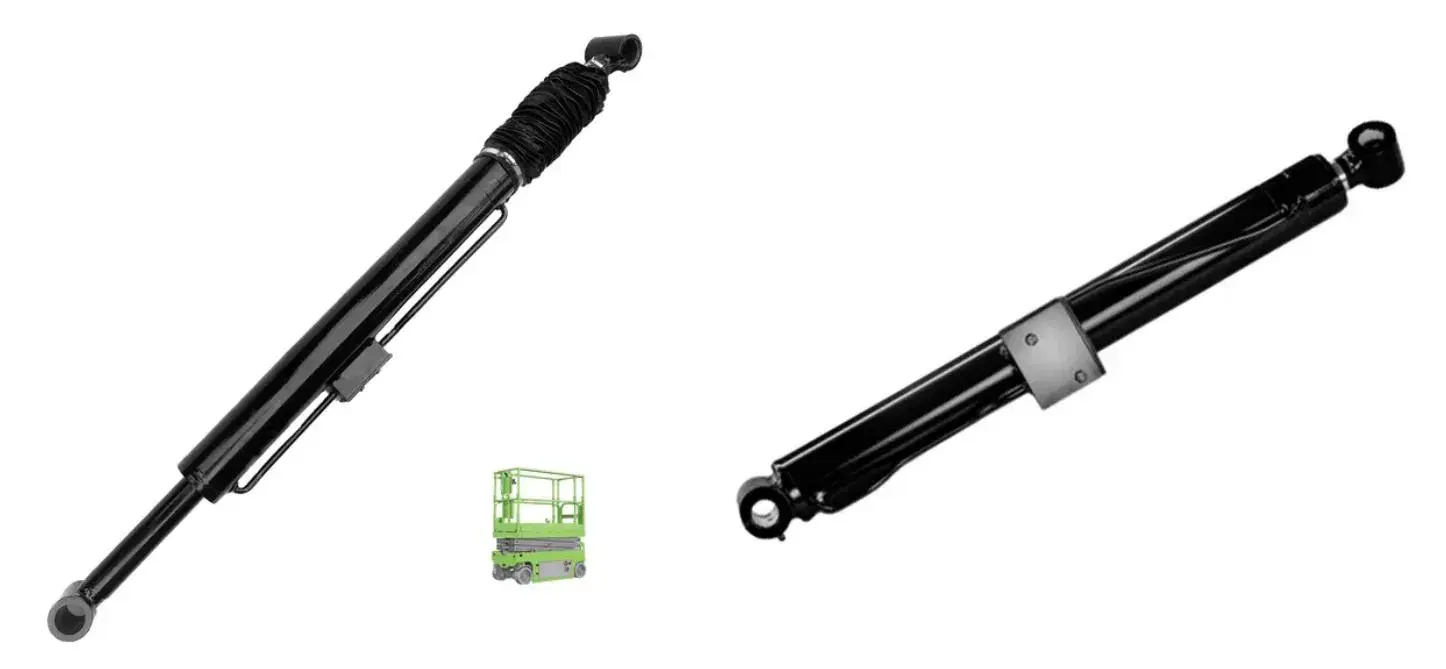

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Těsnění válce horního ramene a modulární struktura

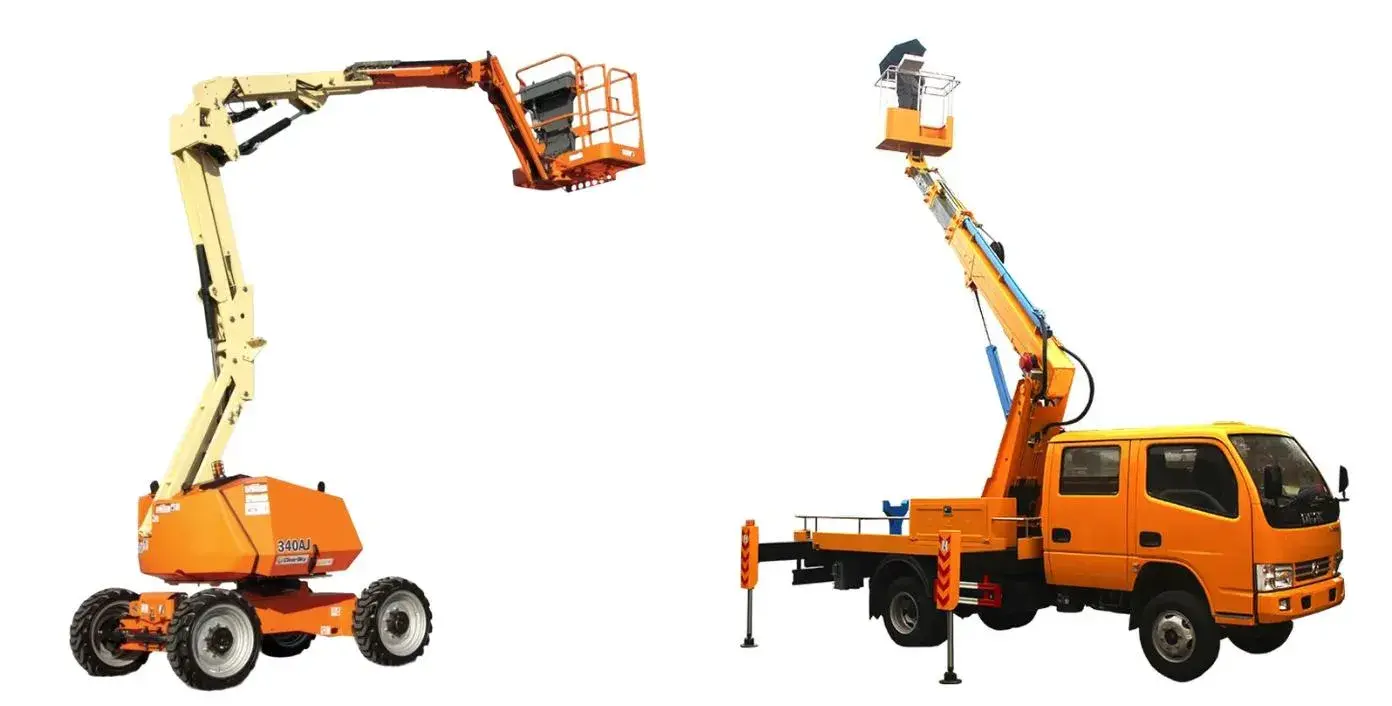

Aplikace v elektroopravách, komunální výstavbě a výškových pracích

Napájecí systém Údržba vysokonapěťových věží a rozvoden

Válec vyvíjí tah 1800 kN pro zvednutí pracovní plošiny do 30 m, s chybou polohování v rozmezí ±2 cm. Dokonce i v podmínkách vichřice úrovně 5 upravuje vestavěný stabilizační systém tah v reálném čase, aby platforma zůstala stabilní pro připojení linky a výměnu zařízení.

Obecní Instalace veřejného osvětlení a billboardů

Modulární konstrukce se hodí pro různé typy pracovních vozidel a polohu olejového portu lze flexibilně nastavit. V projektu rekonstrukce silnice dokončilo jediné pracovní vozidlo výměnu 20 pouličních osvětlení za jeden den se 40% zvýšením účinnosti oproti předchozím metodám.

Budova Údržba fasád a výškových budov

Stabilní přítlak a přesné polohování podporují čištění oken, opravy fasád a instalaci značek ve výšce. Čtyřnásobné těsnění odolává dešti, prachu a větru při venkovní práci.

OEM a aftermarket Trh OEM a oprav vozidel pro letecké práce

Výrobci zvedacích plošin, opravárenské dílny a dodavatelé náhradních dílů si mohou objednat standardní modely nebo zakázkové válce horních ramen s balením pod privátní značkou. Pokud také manipulujete s hydraulickými systémy vysokozdvižných vozíků, vizHydraulický válec vysokozdvižného vozíkurozsah.

Evidence kvality, testování a podpora exportu

Evidence materiálu a tepelného zpracování

Tělo ze speciální legované oceli, šestinásobné kování a tepelné zpracování, tvrdost o 40% vyšší než běžná ocel. U hromadných zásilek lze zajistit evidenci materiálu.

Testování tlaku a tahu

Každý válec je před balením zkontrolován na těsnost, hladkost zdvihu a montáž portu. Výkon tahu je ověřen proti jmenovitému tlaku.

Rozměrová kontrola

Vrtání, tyč, zdvih, instalační vzdálenost a rozměry portu jsou zaznamenány podle objednaného výkresu nebo vzorku zákazníka.

Exportní balení

Válce jsou naplněny antikorozním olejem a ochrannými koncovkami. Hromadné objednávky lze paletizovat a páskovat pro námořní, leteckou nebo expresní přepravu.

Vlastní OEM objednávkový proces

Krok 01 Odeslat podrobnosti aplikace

Uveďte typ zařízení, číslo výkresu, vrtání, tyč, zdvih, instalační vzdálenost, velikost portu, množství a cílový port.

Krok 02 Recenze modelu

Raydafon zkontroluje, zda model GTHZ210C-620500-000 nebo vlastní válec na horní rameno pasuje k vašemu vybavení.

Krok 03 Schválení vzorku a výkresu

U projektů OEM společnost Raydafon zpětně zkonstruuje vzorek a potvrdí rozměry před hromadnou výrobou.

Krok 04 Výroba a nabídka

Po schválení výkresu poskytuje Raydafon cenovou nabídku FOB Ningbo, výrobní plán a podrobnosti o balení.

Často kladené otázky

Co je hydraulický válec horního ramene výložníkového leteckého pracovního vozidla?

Hydraulický válec horního ramene zvedacího pracovního vozidla výložníku je hydraulický pohon, který pohání horní výložník zvedacího pracovního vozidla nebo zvedací plošiny. Zvedá a umístí pracovní plošinu tak, aby pracovníci mohli bezpečně provádět opravy elektřiny, komunální výstavbu, instalaci billboardů a další práce ve vysokých nadmořských výškách. Je to jedna ze základních hydraulických součástí systému zdvihu výložníku.

Jaký standardní model vyrábí Raydafon?

Raydafon vyrábí standardní model GTHZ210C-620500-000 s otvorem Φ110 mm, tyčí Φ75 mm, zdvihem 815 mm, instalační vzdáleností 1433 mm, pracovním tlakem 23 MPa, portem 2-Φ9 a hmotností 100 kg. Vlastní vrtání, tyč, zdvih, instalační vzdálenost a poloha portu jsou k dispozici podle výkresů OEM nebo fyzických vzorků.

Jaký tah může tento válec horního ramene generovat?

Patentovaná dvoupístová konstrukce dosahuje maximálního tahu až 2000 kN a dokáže stabilně zvednout pracovní plošinu až do 50 m. Při údržbě energetického systému válec vydává silný tah 1800 kN, aby zvedl plošinu na 30 m, s polohovací chybou řízenou v rozmezí ±2 cm, a udržuje stabilitu v podmínkách vichřice 5. úrovně.

Jaké materiály a těsnící systém se používají?

Tělo válce je vyrobeno ze speciální legované oceli, kované a tepelně zpracované šestkrát, s tvrdostí o 40 % vyšší než běžná ocel. Čtyřnásobná kompozitní těsnící struktura odolává silnému dešti, prachu, silnému větru a pobřežní soli. Válec byl nepřetržitě používán po dobu 3 let v prostředí pobřežní solné mlhy bez úniku.

Může Raydafon vyrábět vlastní OEM válce horních ramen?

Ano. Raydafon podporuje OEM výrobu ze zákaznických výkresů nebo fyzických vzorků. Vlastní vrtání, tyč, zdvih, instalační vzdálenost, poloha olejového portu, balení privátních značek a hromadná zakázková výroba jsou k dispozici pro různé typy leteckých prací.

Jaké informace jsou potřebné pro cenovou nabídku?

Pošlete číslo výkresu nebo stávající podrobnosti o vzorku, průměr otvoru, průměr tyče, zdvih, instalační vzdálenost, pracovní tlak, velikost portu, objednané množství a cílový port. Raydafon odpoví cenovou nabídkou FOB Ningbo a dodací lhůtou.

Jak mohu požádat o vzorek nebo hromadnou objednávku?

Použijte poptávkový formulář na této stránce nebo kontaktujte Raydafon telefonicky, e-mailem nebo WhatsApp. Uveďte požadovaný model, číslo výkresu, množství a použití. Prodejní tým potvrdí dostupnost vzorku, plán hromadné výroby a podrobnosti o balení.

Jste připraveni na zdroj vzdušných pracovních válců vozidla s horním ramenem?

Pošlete své číslo výkresu, požadavek na vrtání/tyč/zdvih, pracovní tlak, velikost portu, množství objednávky a cílový port. Raydafon potvrdí standardní model nebo navrhne vlastní hydraulický válec horního ramene a poté poskytne cenovou nabídku FOB Ningbo s dodací lhůtou a podrobnostmi o balení.
